在矩阵中的掩码操作

在矩阵中的掩码操作非常简单。我们根据掩码矩阵（也就是所谓的核）来重新计算图像中的每一个像素值。掩码的数值将会调整对相邻的像素（以及当前像素）转变为新的像素值的影响。从数学的角度上来说，使用我们指定的数值类似于加权平均值。

测试案例

我们来考虑一下一个图像的对比度增强问题。我们想要将图像中的每一个像素都应用于下面的的方程当中：

I(i,j)=5*I(i,j)-[I(i-1,j)+I(i+1,j]+I(i,j-1)+I(i,j+1)]<=====>I(i,j)*M,这里M=

这里第一个式子是要使用的方程，第二个是使用掩码后的第一个方程的压缩版本。你在使用掩码的时候，通过把掩码矩阵的中心（在上面的例子中就是坐标的（0,0）位置）放置在你想要计算的位置，然后将与之重叠的掩码值相乘，最后将所有的结果进行求和就可以得出最后的结果。在后面的大的矩阵中，你会更加容易的看到这些都是一样的。

现在，让我们看一下我们如何通过使用基本的像素读取技术或者使用filter2D函数来实现。

基本的方法

例子：

void Sharpen(const Mat & myImage ,Mat &Result)
{
CV_Assert(myImage.depth()==CV_8U);
Result.create(myImage.size(),myImage.type());
const int nChannels=myImage.channels();
for(int j=1;j<myImage.rows-1;++j)
{
const uchar*previous=myImage.ptr<uchar>(j-1);
const uchar*current=myImage.ptr<uchar>(j);
const uchar*next=myImage.ptr<uchar>(j+1);
uchar*output=Result.ptr<uchar>(j);

for(int i=nChannels;i<nChannels*(myImage.cols-1);++i)
{
*output++=saturate_cast<uchar>(5*current[i]-current[i-nChannels]-current[i+nChannels]-previous[i]-next[i]);
}
}
Result.row(0).setTo(Scalar(0));
Result.row(Result.rows-1).setTo(Scalar(0));
Result.col(0).setTo(Scalar(0));
Result.col(Result.cols-1).setTo(Scalar(0));
}

}

As a computer vision library, OpenCV deals a lot with image pixels that are often encoded in a compact, 8- or 16-bit per channel, form and thus have a limited value range. Furthermore, certain operations on images, like color space conversions, brightness/contrast adjustments, sharpening, complex interpolation (bi-cubic, Lanczos) can produce values out of the available range. If you just store the lowest 8 (16) bits of the result, this results in visual artifacts and may affect a further image analysis. To solve this problem, the so-called saturation arithmetics is used. For example, to store r, the result of an operation, to an 8-bit image, you find the nearest value within the 0..255 range:

$I(x,y)= \min ( \max (\textrm{round}(r), 0), 255)$

Similar rules are applied to 8-bit signed, 16-bit signed and unsigned types. This semantics is used everywhere in the library. In C++ code, it is done using the saturate_cast<> functions that resemble standard C++ cast operations. See below the implementation of the formula provided above:

I.at<uchar>(y, x) = saturate_cast<uchar>(r);

where cv::uchar is an OpenCV 8-bit unsigned integer type. In the optimized SIMD code, such SSE2 instructions as paddusb, packuswb, and so on are used. They help achieve exactly the same behavior as in C++ code.

Note

Saturation is not applied when the result is 32-bit integer.

首先，我们确保输入的图像数据是unsigned char 格式的。我们使用CV_Assert函数，当表达式内部结果是false的时候，抛出错误。

CV_Assert(myImage.detpth()==CV_8U);

我们创建了一个和输入相同大小相同类型的输出图像。就像我们在“How The image matrix stored in the memory？”这一章节中看到的一样，根据通道数量的不同，可能会有一个或者更多的子列。我们使用指针（pointer）迭代遍历他们，因此元素总数在这里是这样确定的。

Result.create(myImage.size(),myImage.type());
const int nChannels=myImage.channels();

我们在这里使用C语言中[]操作符来读取像素。这里我们需要同时读取多个行，因此我们为每一个需要的行设置指针（一个是previous，一个current以及一个next line）。我们需要另一个指针来存储计算结果。用简单的[]操作符来读取想要读取的元素。我们通过简单的在每一个操作完成之后递增（增加一个byte）来向前移动输出指针。

for（int j=1;j<myImage.rows-1;++j)
{
const uchar* previous=myImage.ptr<uchar>(j-1);
const uchar* current=myImage.ptr<uchar>(j);
const uchar* next=myImage.pr<uchar>(j+1);
uchar* output=Result.ptr<uchar>(j);
for(int i=nChannels;i<nChannels*(myImage.cols-1);++i)
{
*output++=saturate_cast<uchar>(5*current[i]-current[i-nChannels]-current[i+nChannels]-previous[i]-next[i];
}
}

在上面所示的程序会导致图像的边界不存在像素问题（类似于-1- -1）。我们的方程在这里并没有将这种情况作出定义。一个简单的解决方案是不在这些区域使用核，例如设置这些边界像素为0：

Result.row(0).setTo(Scalar(0));
Result.row(Result.rows-1).setTo(Scalar(0));
Result.col(0).setTo(Scalar(0));
Result.col(Result.cols-1).setTo(Scalar(0));

filter2D函数

在图像处理使用过滤器中是稀疏平常的事情，在OpenCV中存在一个关注使用掩码（在某些地方同样被称作核）的函数。你首先应当做的事情是定义一个Mat对象来存放这个掩码：

Mat kern=(Mat_<char>(3,3)<<0,-1,0,
                          -1,5,-1,
                           0,-1,0);

在调用filter2D函数的时候指定输入，输出图像以及所使用的内核：

filter2D(I,K,I.depth(),kern);

这个函数甚至拥有第五个可原则的参数来指定核的中心，以及第六个参数来决定在未定义（边界）行为的区域处进行什么操作。使用这个函数拥有一些有点：更短，更精简而且因为在实现的时候使用了一些优化技术，因此在使用时要比手动编码的方法更快一些。例如在我的测试中，第二个方法使用了13微秒，第一个方法使用了31微秒。确实有一些差距。

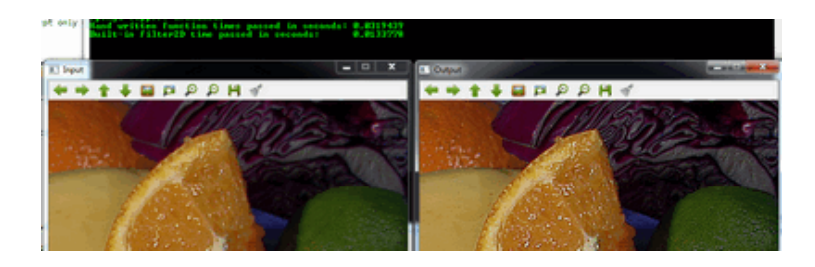

例如：

你可以从这里下载源码或者从OpenCV源代码库的事例文件夹的samples/cpp/tutorial_code/core/mat_mask_operations/mat_mask_operations.cpp位置中查看源码。
