结合GHS MULTI使用瑞萨E1仿真器实现对瑞萨RH850单片机的仿真调试

最新推荐文章于 2024-09-26 19:26:24 发布
最新推荐文章于 2024-09-26 19:26:24 发布
阅读量3.8k 收藏 22
点赞数 1
CC 4.0 BY-SA版权
分类专栏： 瑞萨RH850 瑞萨单片机开发板 瑞萨E1仿真器 文章标签： 瑞萨RH850单片机 GHS MULTI 瑞萨E1仿真器 调试仿真
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/announced1/article/details/121000167

博主联系方式：QQ：1256153255 ，邮箱：1256153255@qq.com

点击这里可申请RH850开发板
点击这里可申请瑞萨E1仿真器
点击这里可下载GHS安装包

瑞萨RH850在车载行业得到广泛应用，而GHS编译器由于其出色的性能，在车载行业也得到众多认可。
本文介绍如何配置GHS编译器，使其可以结合瑞萨E1仿真器对RH850进行仿真调试。

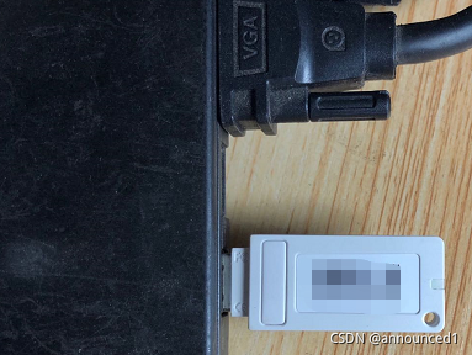

1、首先将USB KEY加密狗插入电脑USB
在这里插入图片描述

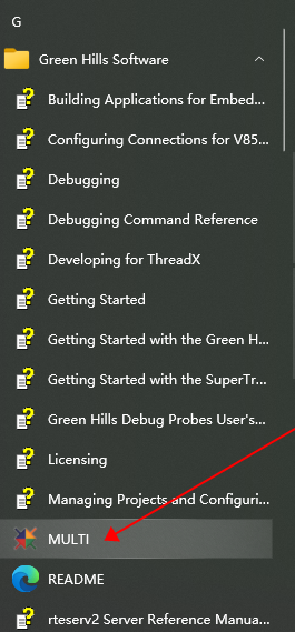

2、打开MULTI
在这里插入图片描述

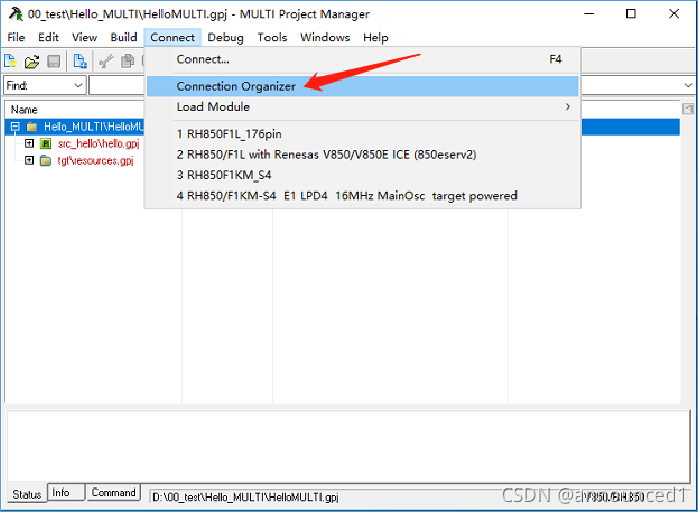

3、打开工程文件*.gpj，Connect → Connect Organizer
在这里插入图片描述

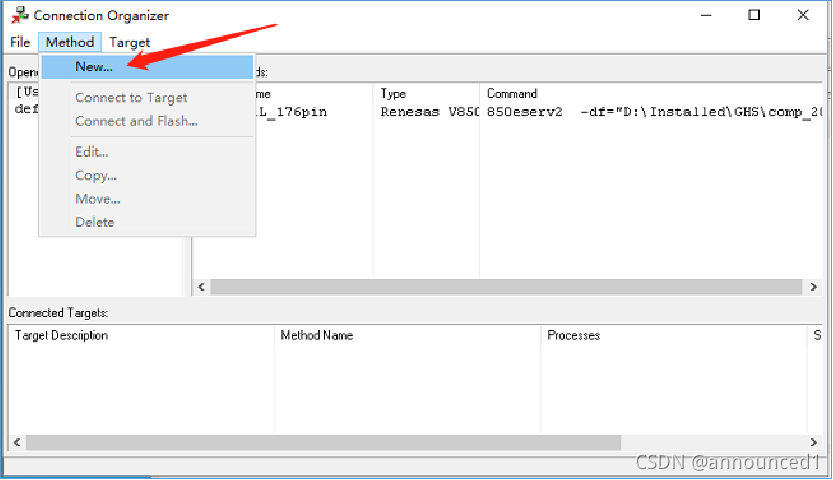

4、新建连接策略，Method → New
在这里插入图片描述

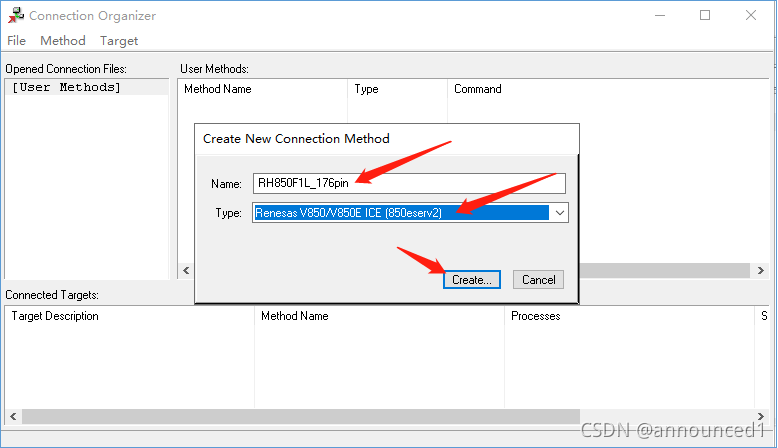

5、选择Name和Type
在这里插入图片描述

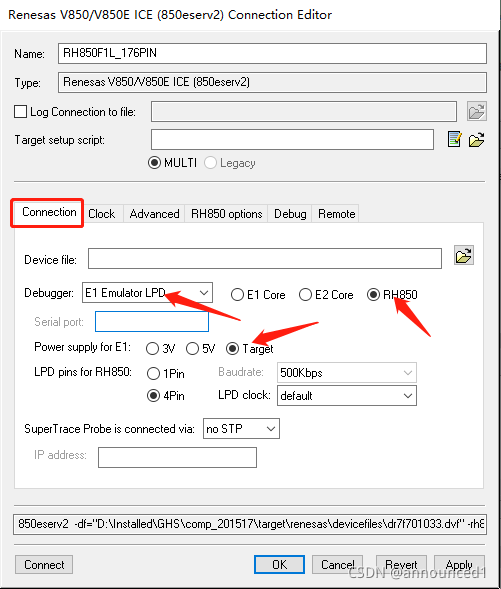

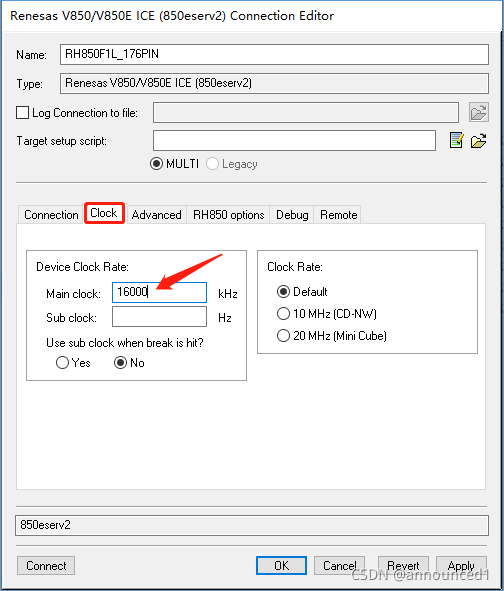

6、配置E1仿真器参数
在这里插入图片描述
在这里插入图片描述

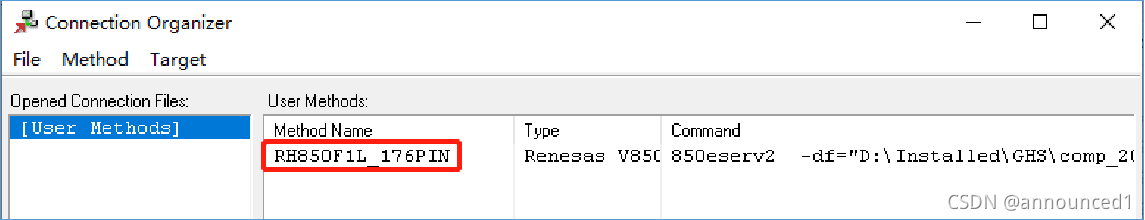

7、新建成功
在这里插入图片描述

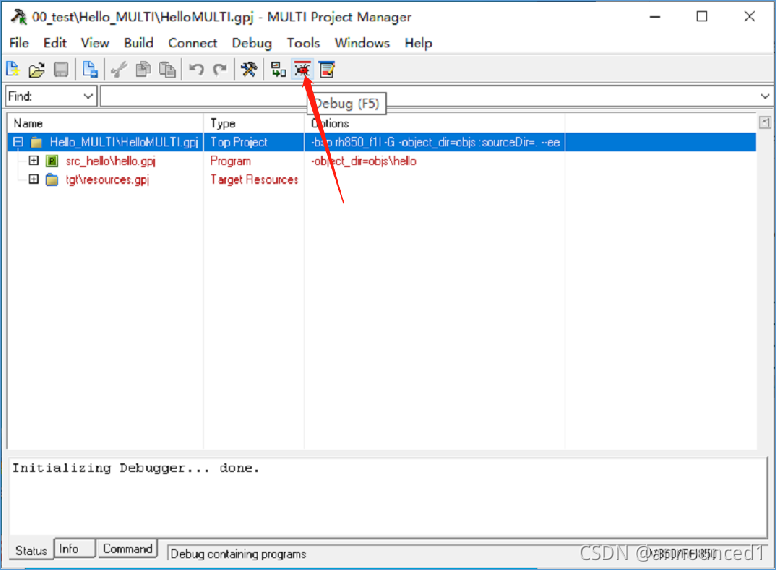

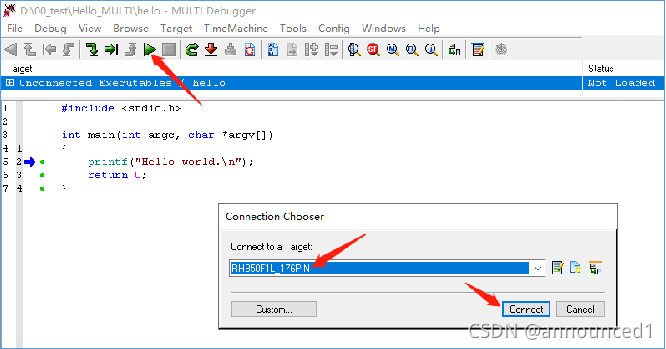

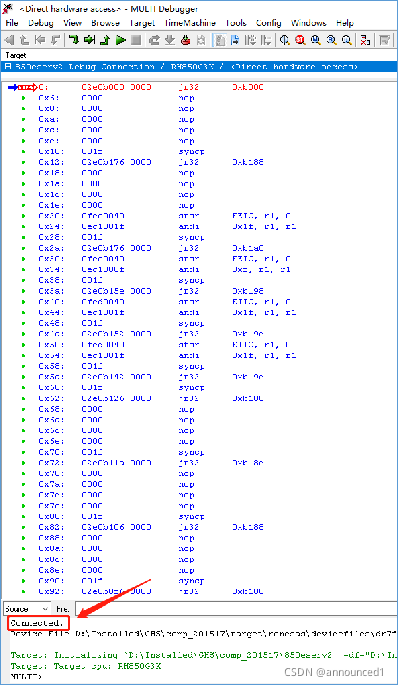

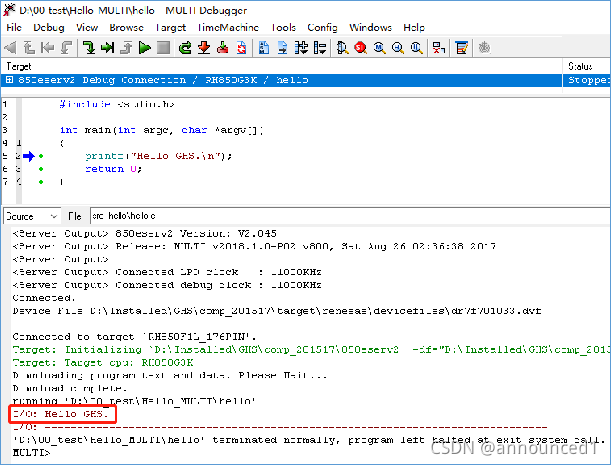

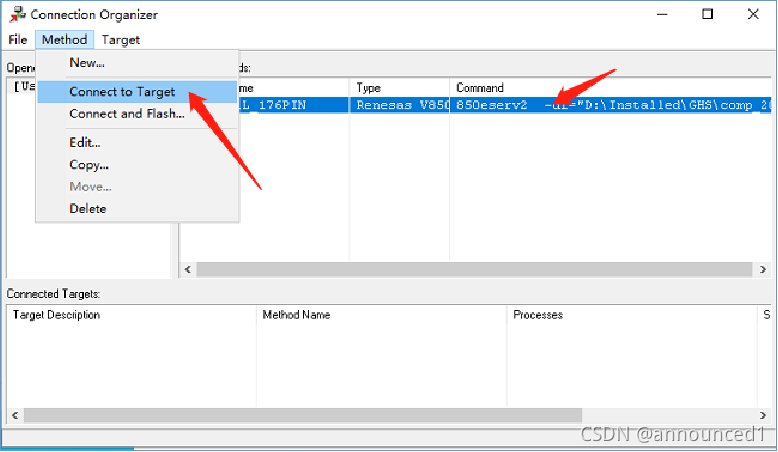

8、连接仿真测试
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
