一个串口和485与232同时连接通信方法(不能同时使用,只能分时复用）

原理介绍：

因为ttl（单片机)的接收默认为高电平，无输入时）

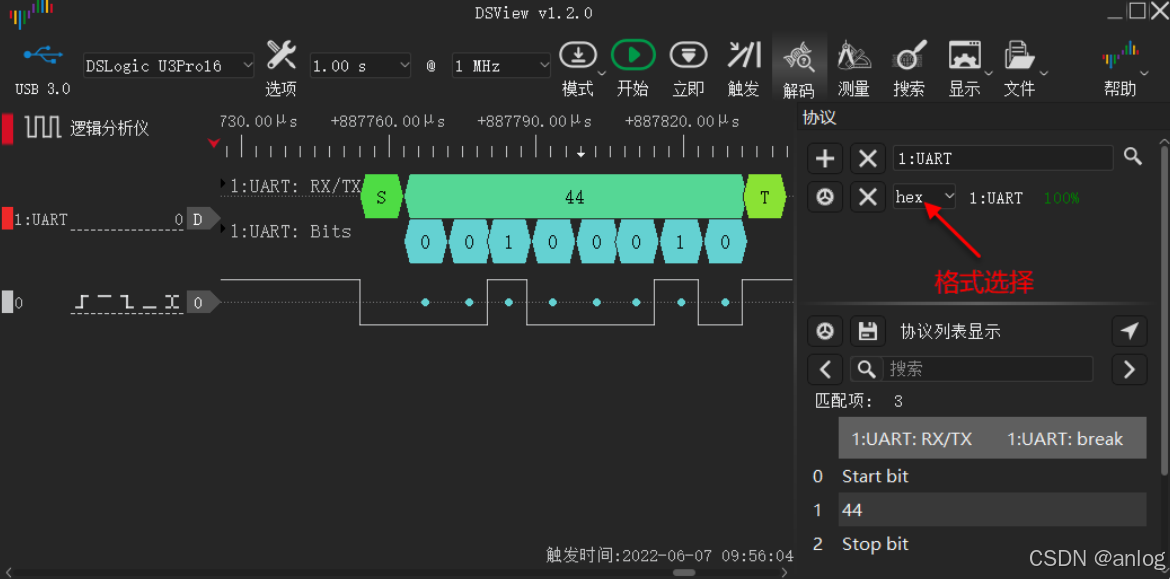

参考逻辑分析仪的采集波形

因此只需要处理单片机的收端即可同时连接

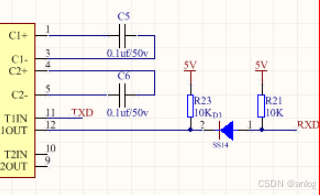

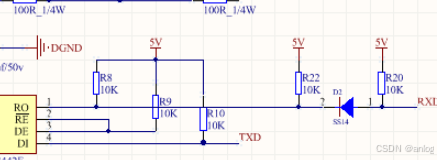

这里使用了二极管进行与运算。（注意二极管使用的肖特基二极管）

下面的网友的评论

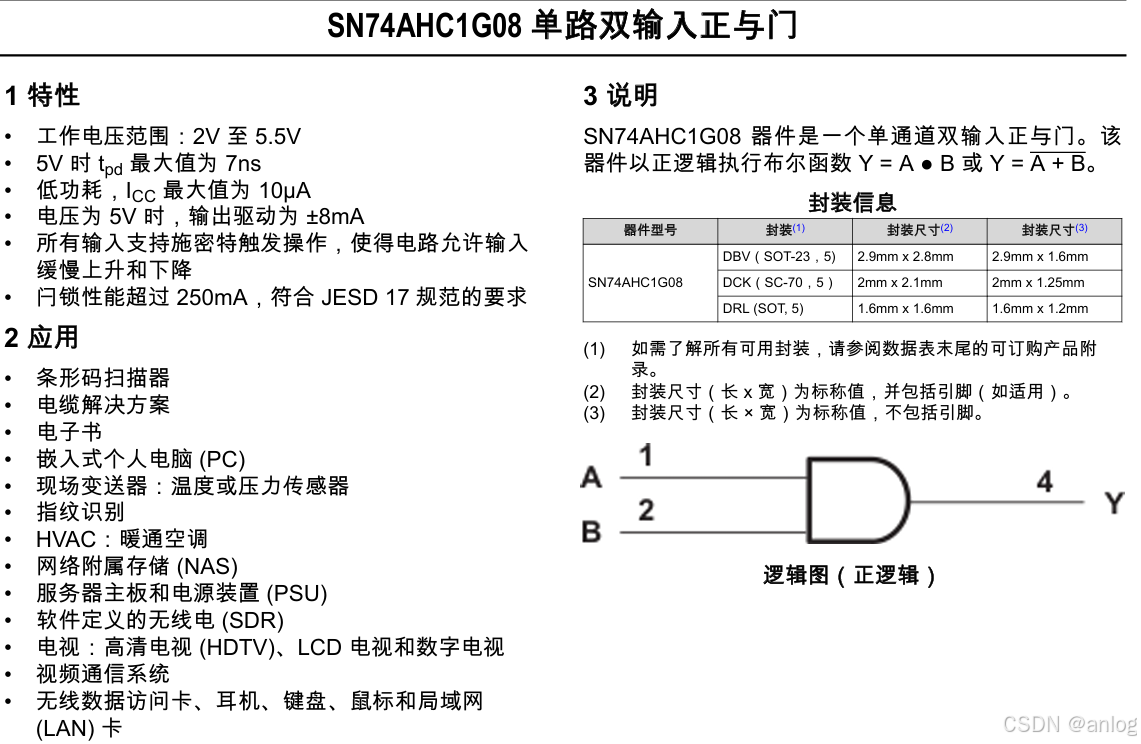

因此可以使用与门进行处理是一个更好的选择。

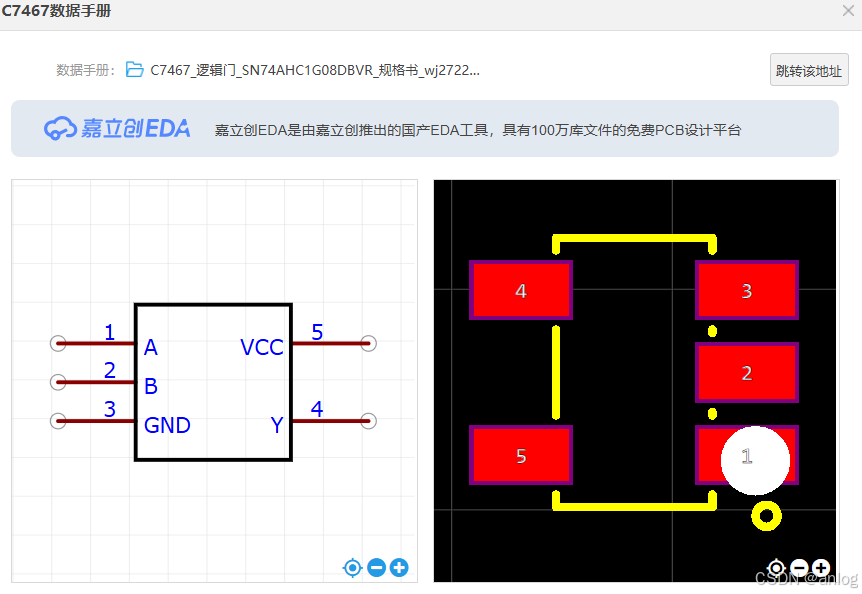

A与232芯片的TX端连接，

B与485芯片的RO端口连接，

Y与单片机的Rxd端口连接。

参考链接

一个串口和485与232选择通信方法_232和485共用一个串口-优快云博客https://blog.youkuaiyun.com/qq_35570735/article/details/81352011

特此记录
