LM2733升压芯片

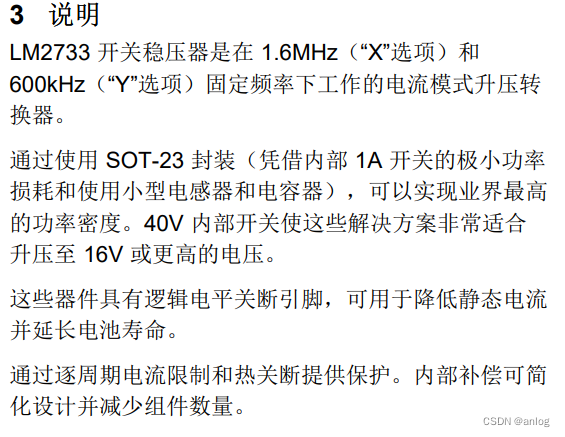

具有 40V 内部 FET 开关且采用 SOT-23 封装的 LM2733 0.6MHz 和 1.6MHz 升压转换器

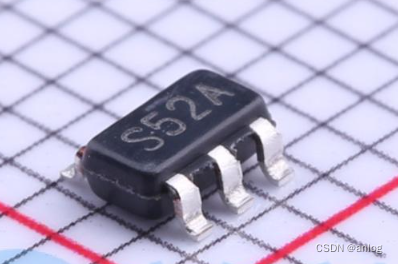

外观

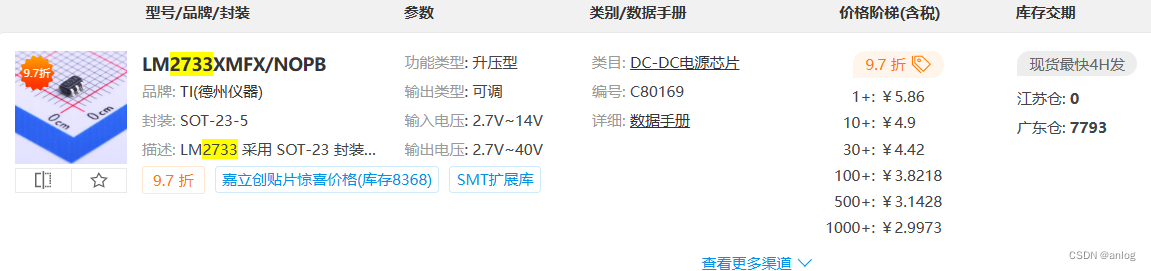

参考价格

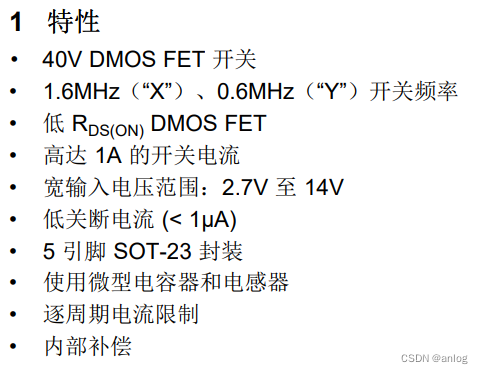

1 特性

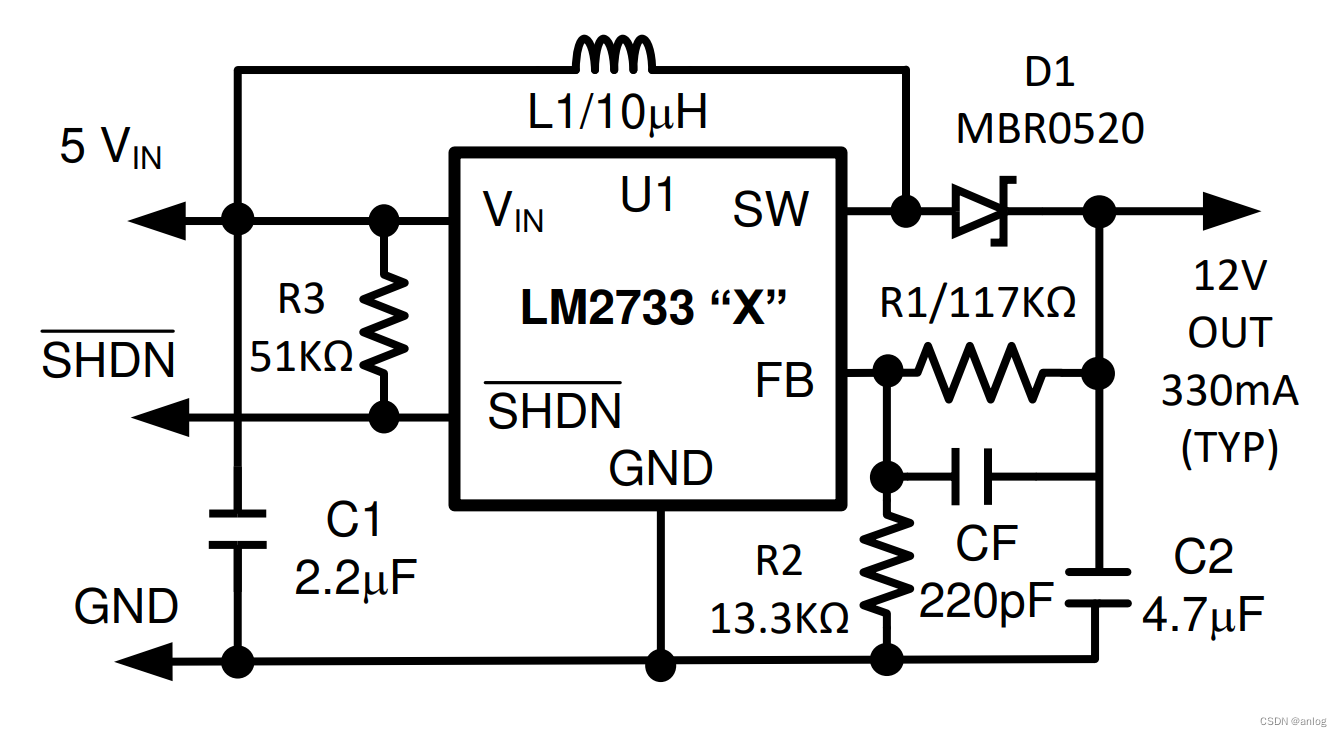

电路原理图

基于LM2733升压电路设计-优快云博客https://blog.youkuaiyun.com/qq_31251431/article/details/107479885

特此记录

anlog

2024年5月31日

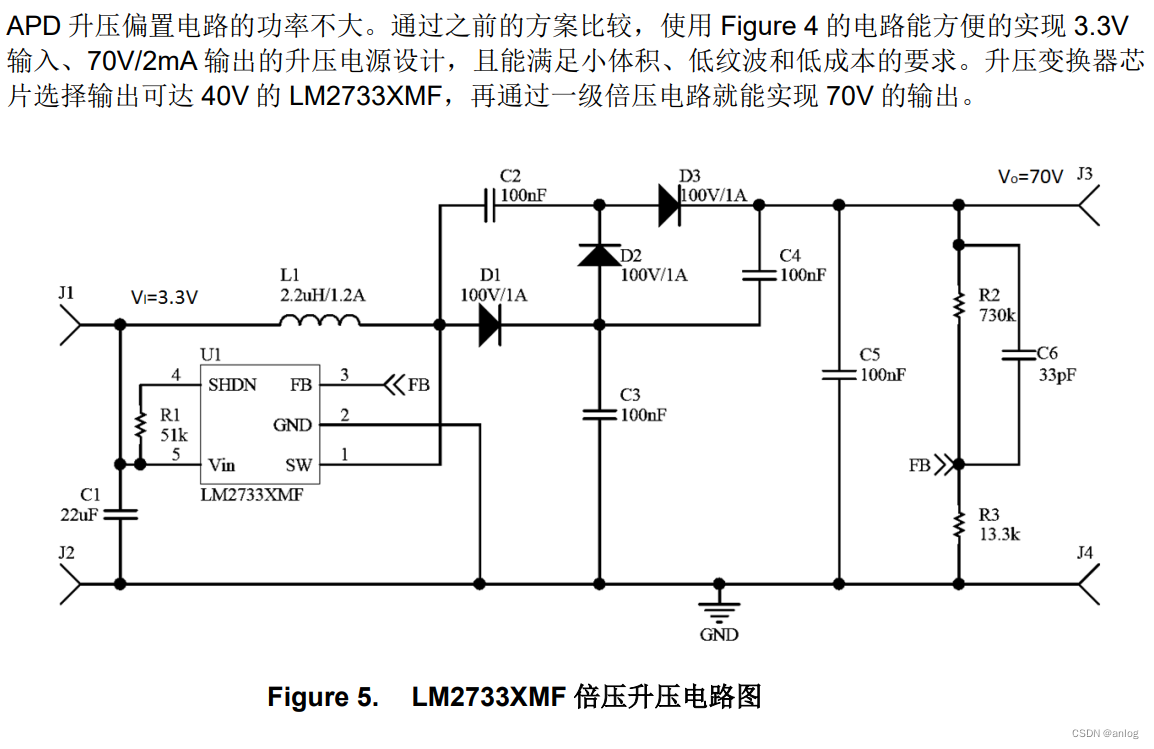

高压方案

此方案经过更多级的倍压电路，可以升级为更高的电压。

但是需要注意的是，电容的耐压值选择。

设计思路可以参考资源内的叙述

资源下载

【免费】200v升压方案基于lm2733资源-优快云文库https://download.youkuaiyun.com/download/anlog/89381154

参考链接

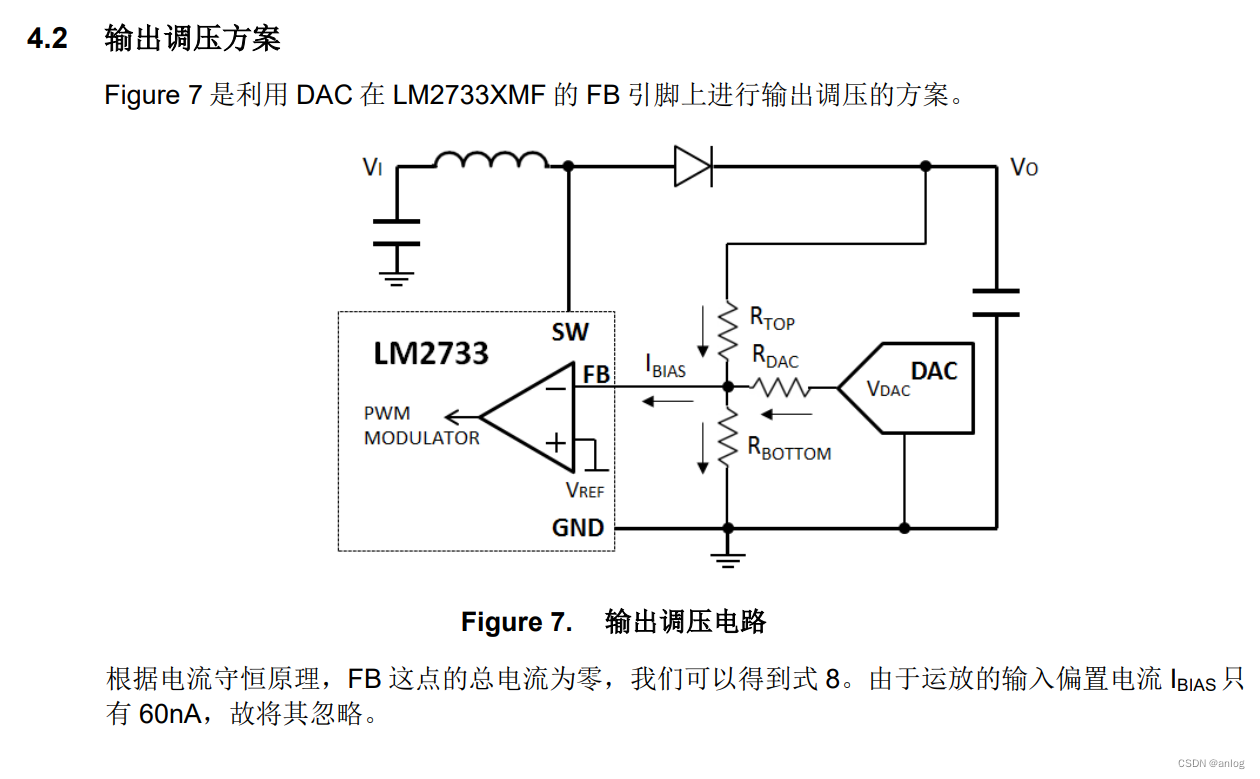

用LM2733XMF设计用于雪崩光电二极管（APD）的高升压比偏置电源 (ti.com)https://www.ti.com/lit/an/zhca769/zhca769.pdf?ts=1717133193324LM2733升压方案 - 电源管理论坛 - 电源管理 - E2E™ 设计支持 (ti.com)https://e2echina.ti.com/support/power-management/f/power-management-forum/122365/lm2733

LM2733升压方案 - 微波EDA网 (mweda.com)http://ee.mweda.com/ask/364622.html

LM2733 数据表、产品信息和支持 | 德州仪器 TI.com.cnhttps://www.ti.com.cn/product/cn/LM2733

高升压比BOOST升压电路设计,LM2733 芯鼎盛TX4221,高升压比(占空比大于0.9，升压比大于10)BOOST升压电路设计_哔哩哔哩_bilibilihttps://www.bilibili.com/video/BV1va4y1M7XL/?vd_source=e821a225c7ba4a7b85e5aa6d013ac92e
