am01b单触摸芯片

触摸芯片

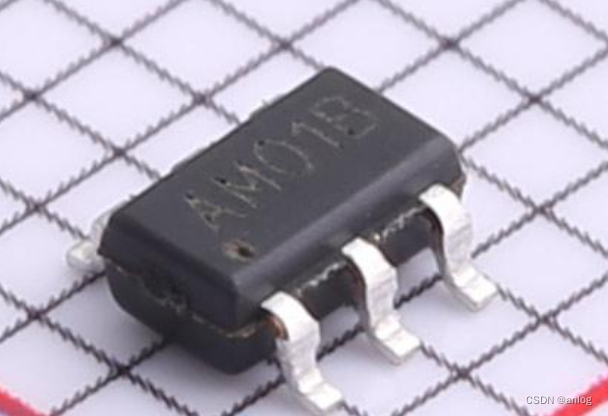

外观

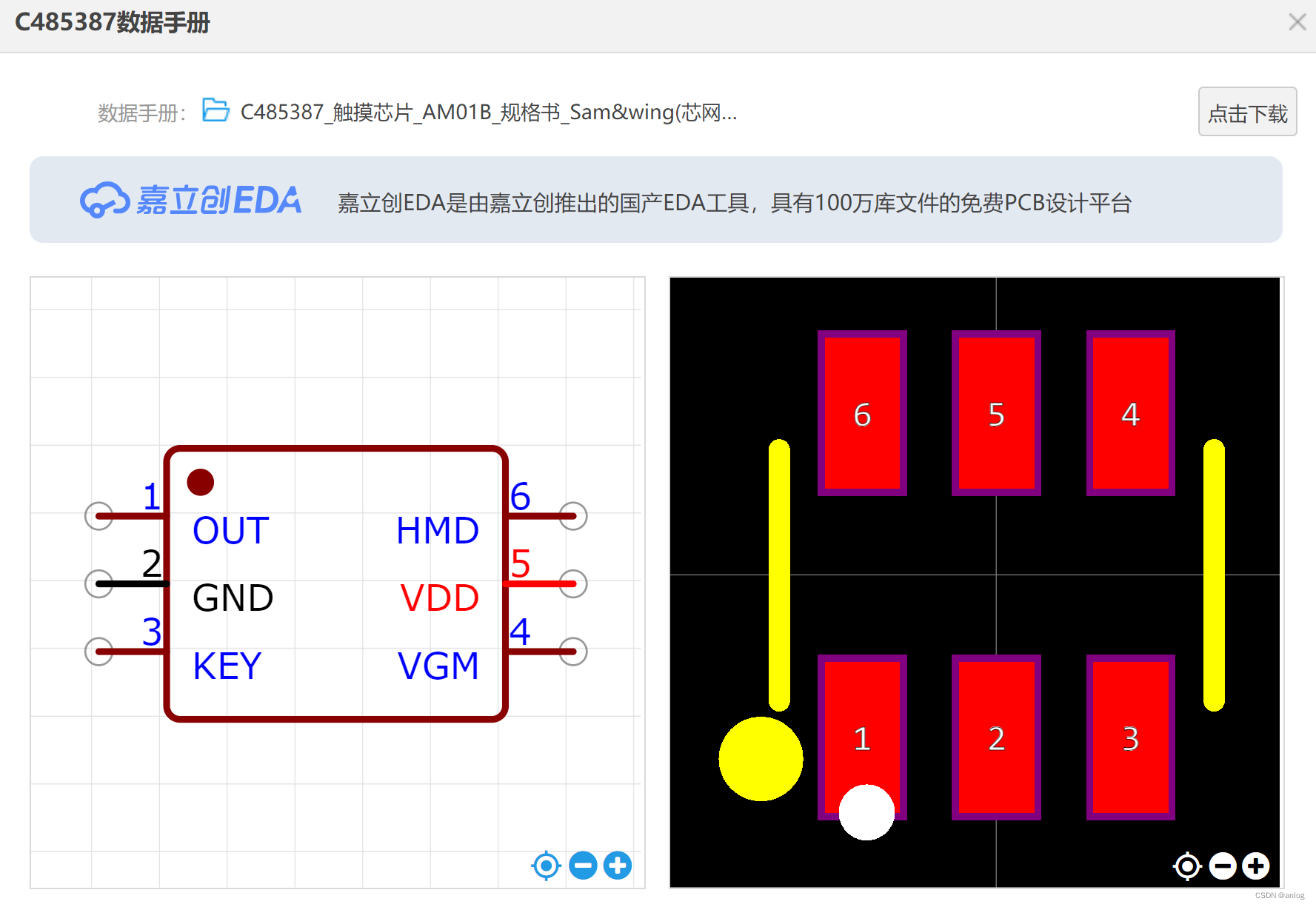

立创编号

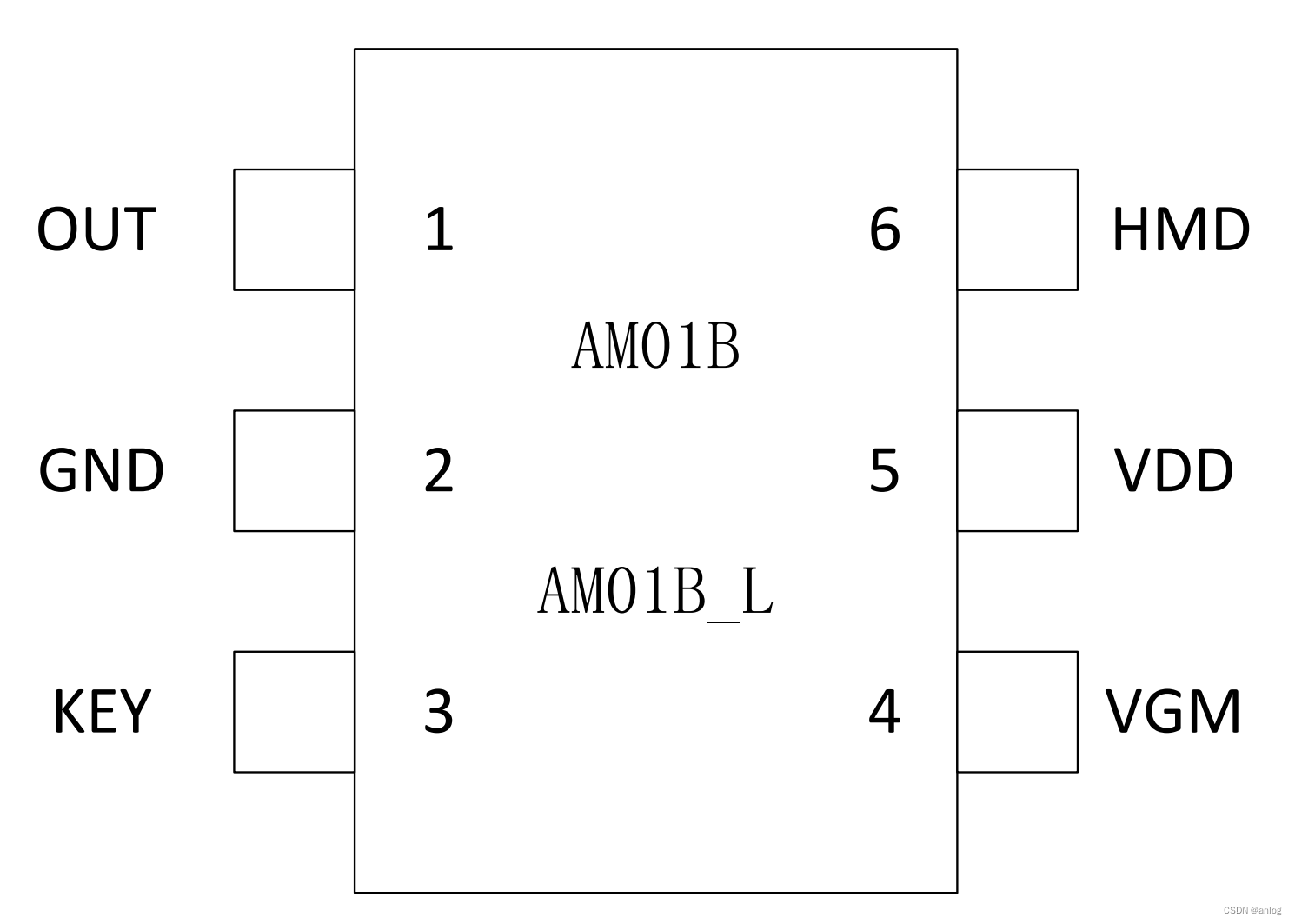

引脚

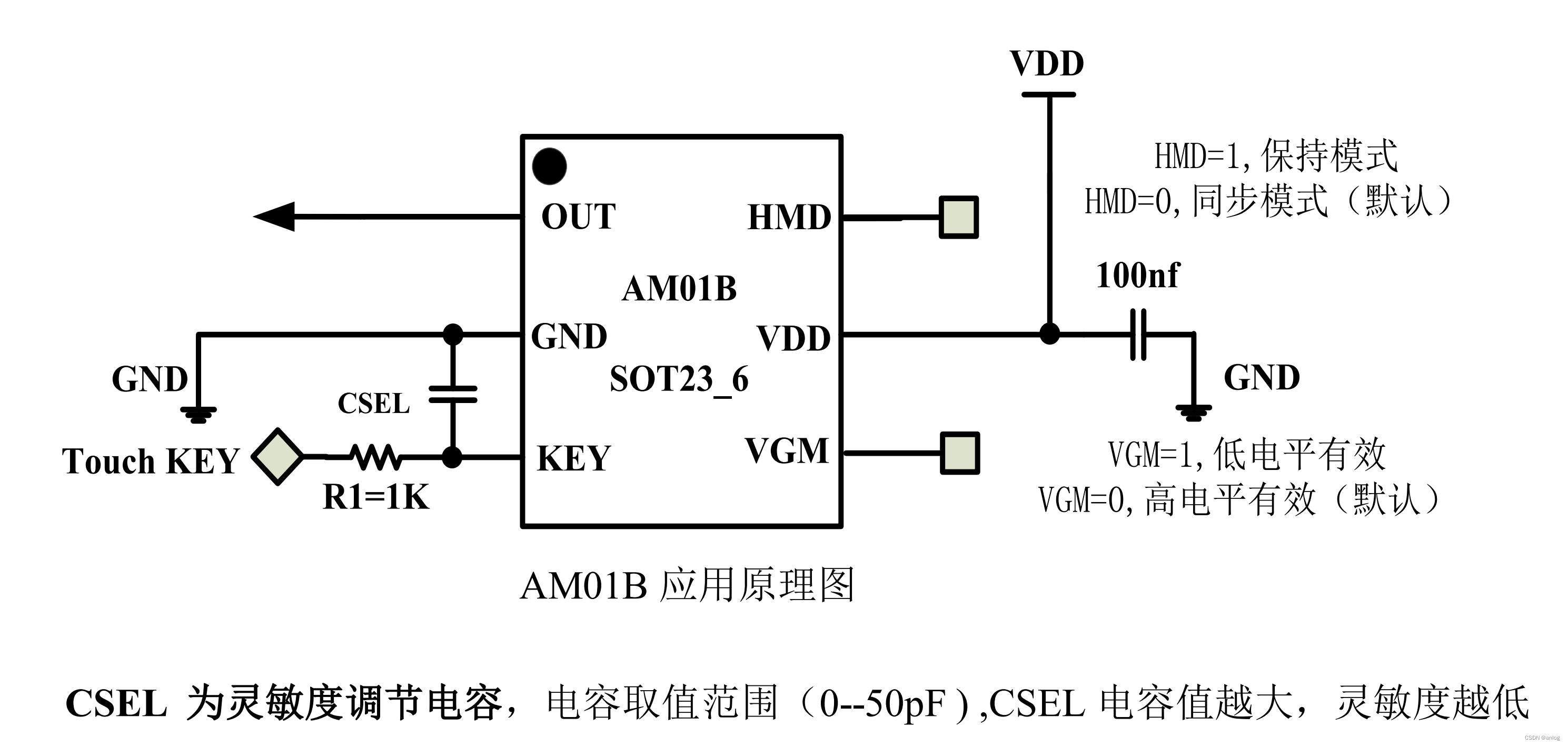

原理图

灵敏度调整

PCB 上接线的电极大小与电容之总负载(寄生电容与 CSEL 电容之和），会影响灵敏度，所以灵敏度调整 需要符合 PCB 实际情况。

1. 触摸按键的大小与触摸介质材料和厚度三者间动态平衡关系。触摸按键尺寸越大，灵敏度越高。 触摸相同的介质，介质厚度越厚，灵敏度越低。相同的按键大小，相同的厚度，不同介质材料之间灵敏度 会有不同，请根据实际应用的介质来调整。

2. 调整 CSEL 电容值与 R1 电阻值大小 在其他条件不变的情况下，CSEL 电容值的大小与灵敏度之间成反比例关系。CSEL 电容值越小，灵敏度 越高, CSEL 电容值建议值（0--50p）--大部分应用情况悬空即可。 R1 阻值越小，灵敏度越高，R1 电阻建议值（0--5k）--典型应用值 1K。

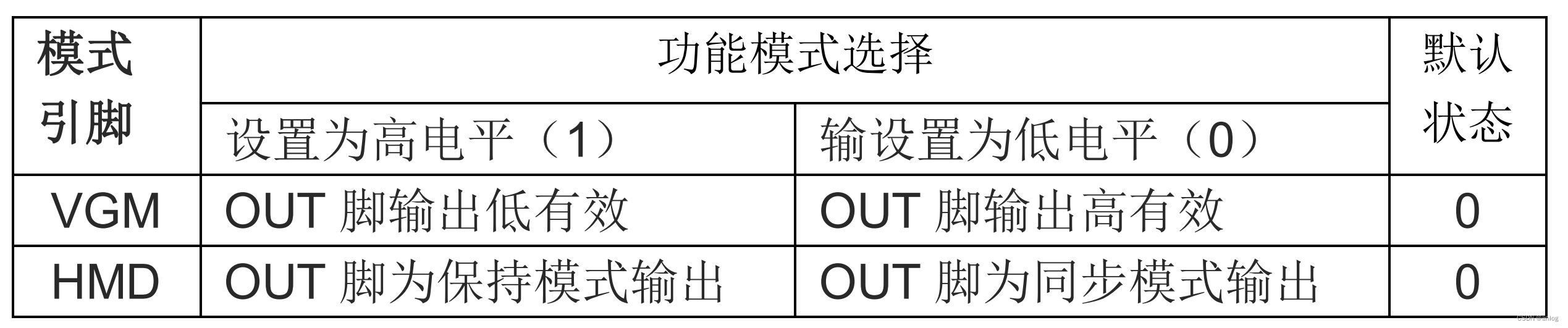

模式调整

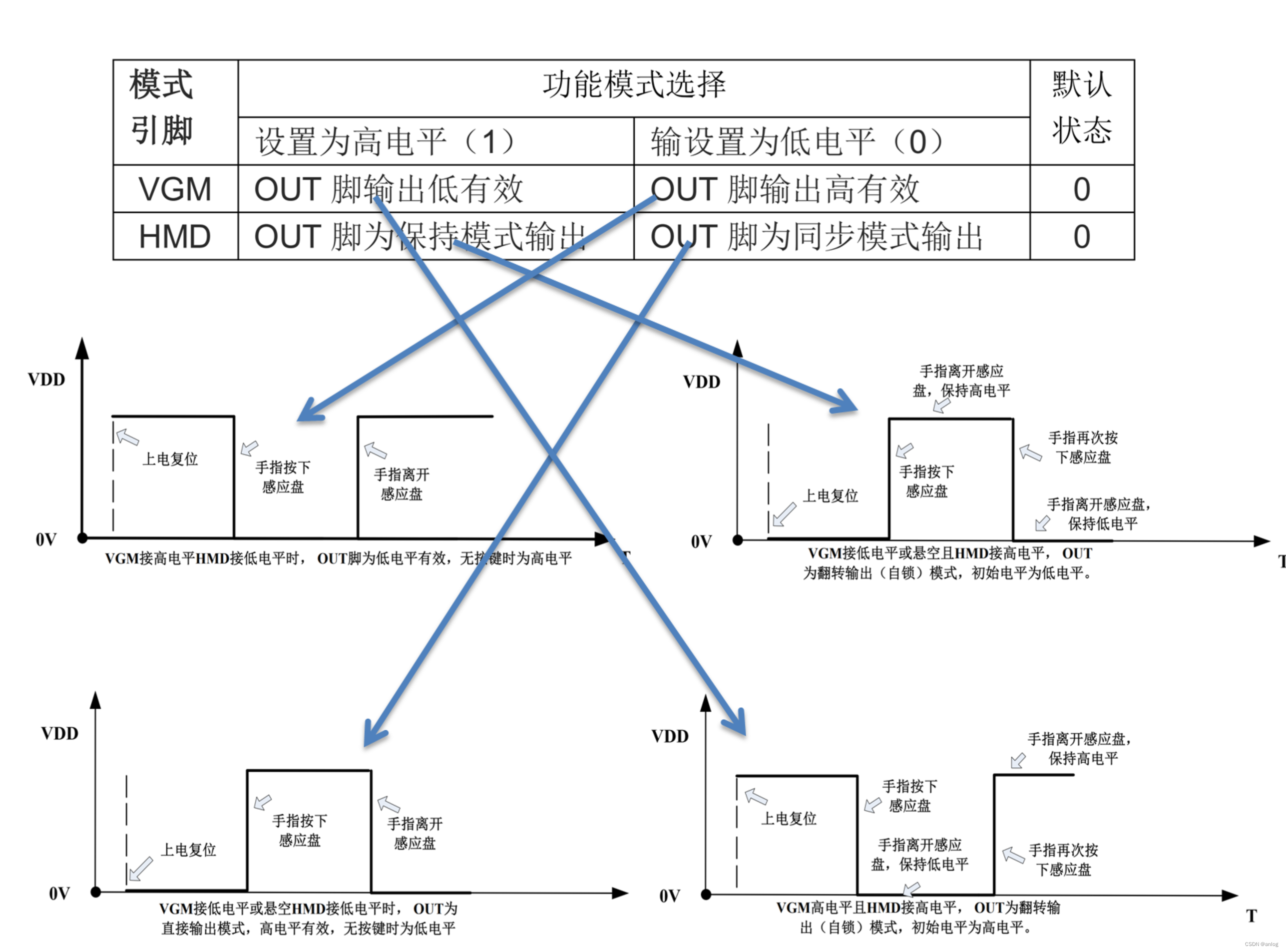

输出效果总结为

题外话：

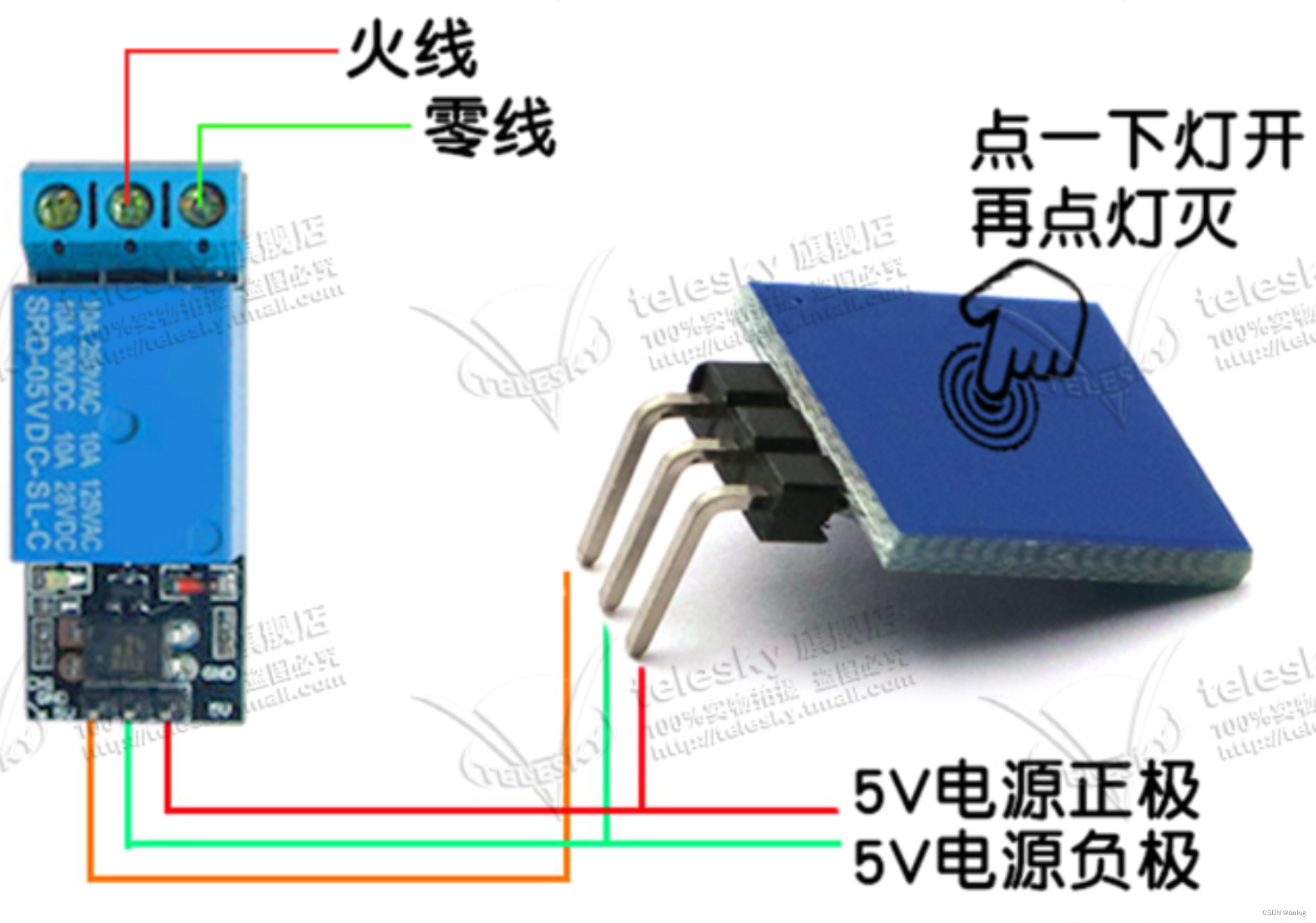

这种保持模式适合用于继电器驱动（不经过单片机）做一些简单触摸开关比较合适

参考

TTP223 触摸按键模块-优快云博客https://blog.youkuaiyun.com/weixin_51625116/article/details/119343039

 TTP223使用说明-优快云博客https://blog.youkuaiyun.com/kencaber/article/details/78235371

特此记录
