说明:

        使用自定义Primitive对象构建,自定义Primitive主要方法为update,其余的内容就是如何构建一个渲染队列进行数据的渲染。本案例中由两个渲染对象构成一个渲染队列,一个是柱体,另外一个是长方体

创作来源

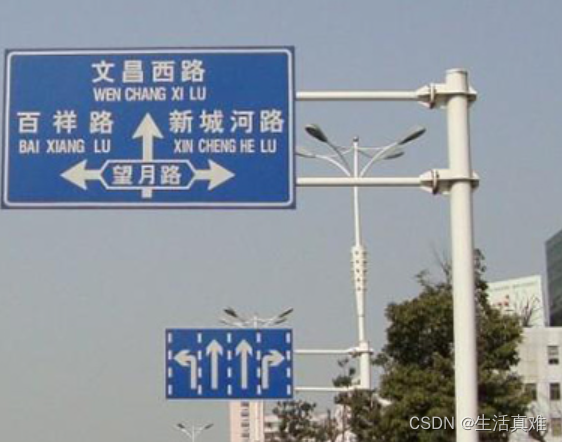

1、在道路两侧的标识牌

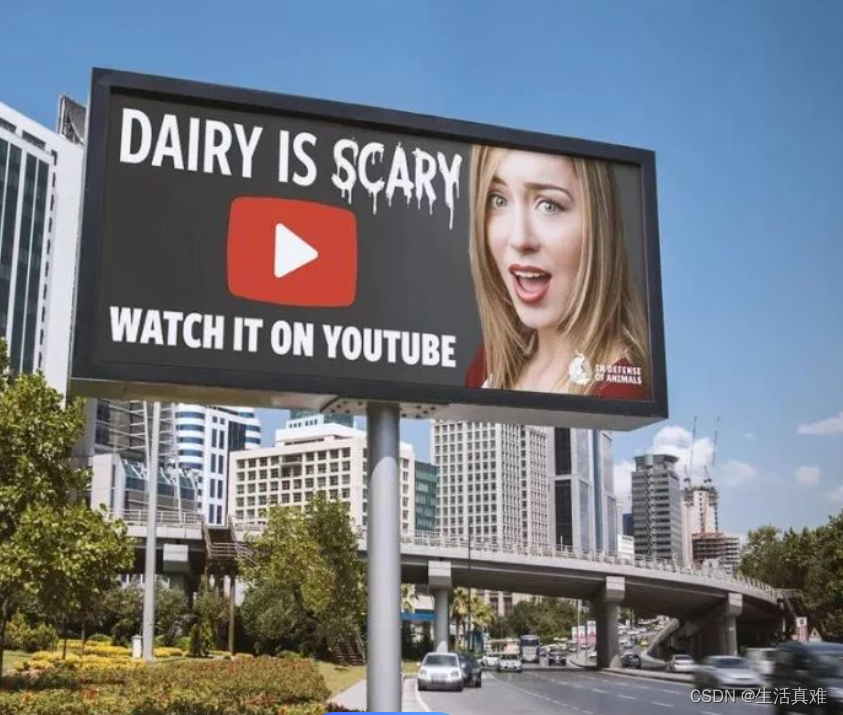

2、在路口的视频广告

创作思路

1、需要在Cesium中实现道路标识牌或者视频广告牌

2、实体对象抽象:

        a、将道路标识牌和广告牌抽象为柱体+长方体;

        b、位置抽象为居中或者靠边

3、首先需要创建有颜色柱体:主要以顶点、索引以及法线构成

4、创建长方体并带有纹理:主要以顶点、法线、纹理坐标以及索引构成

5、将视频、图片贴到长方体上:使用GeometryInstance进行视频或者图像的渲染

实现步骤

1、创建柱体

        a 、柱体是由一圈圆拉升高度构成柱体,同时是由很多个矩形构成的

        b、首先创建半径为R的圆(圆的点数为360个点),如半径过大可将点位数增加

        c、计算法线,法线方向有圆心指向圆上的点

        d、获取柱体上的点位,即在点位上的z值加上height即可

        e、创建索引,需要熟悉webgl的三角索引原理,1个矩形由两个三角形构成,1个三角形由三个顶点索引构成

        f、创建几何对象

/**
 * 获取柱状几何对象
 * @param radius
 * @param height
 * @return {Geometry}
 */
export const getCylinderGeometry = (radius, height) => {
  let position = [];
  let normal = [];
  let step = 360;
  for (let i = 0; i < step; i++) {
    let angleR = CesiumMath.toRadians((i * 360) / step);
    position.push(
      new Cartesian3(radius * Math.cos(angleR), radius * Math.sin(angleR), 0)
    );
    position.push(
      new Cartesian3(
        radius * Math.cos(angleR),
        radius * Math.sin(angleR),
        height
      )
    );
    normal.push(new Cartesian3(Math.cos(angleR), Math.sin(angleR), 0));
    normal.push(new Cartesian3(Math.cos(angleR), Math.sin(angleR), 0));
  }
  let positionArray = new Float32Array(position.length * 3);
  let normalArray = new Float32Array(normal.length * 3);
  for (let i = 0; i < position.leng
