power designer使用遇到的问题总结

最近两天在使用pd设计数据库模型的时候遇到了一些问题及知识点，遂做一下总结

1.cardinality问题

在设置实体间的联系基数，也就是cardinality时，以学生——成绩实体为例

我们知道，一个用户对应多科成绩(这里的基数都有包含0，目的是为了使实体之间没有强联系，到时数据库操作不会有违反约束)，则有

成绩to用户 为 0,1 ，意思是对于成绩来说，用户不是强制(Mandatory)的，一个成绩对应0到1个用户

用户to成绩 为 0,n ，意思是对于用户来说，成绩不是强制(Mandatory)的，一个用户对应0到n个成绩

当然，如果你的基数cardinality从1开始时，Mandatory也会自动勾选上，这样的话在后面生成的物理模型的外键也会是M，也就是必须对应到某个其它实体，这样就比较不自由了，虽然也有好处，这里就不多说了。

2.一对一问题

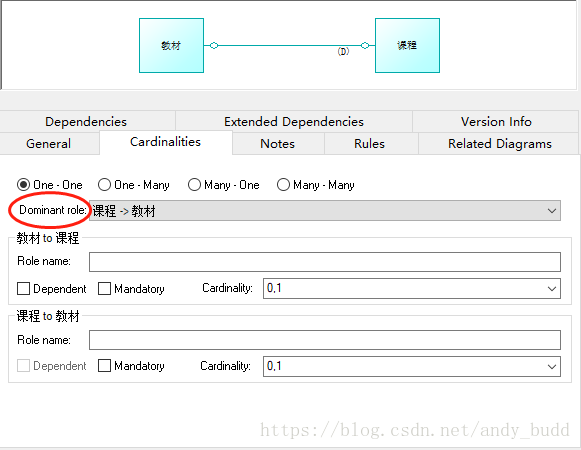

在两个实体一对一时，我发现，如果不在联系设置页面声明主导实体，最后生成的物理模型中，这两个实体会各自包含对方的id，我说的这个声明主导实体，也就是 dominant role，以课程——教材为例

这里课程->教材，指的是课程支配（主导）教材，最后生成的物理模型就会是正常的 教材实体 里面包含课程id了

3.生成物理模型问题

一开始我用MySQL5.0版本生成物理模型，点开模型一看里面的实体，虽然各个表都有其他表的id，但是这些表项的F却是没勾选上的，这导致在后面
