android 自定义drawable图形（oval,ring,rectangle）

有时候我们会需要自定义drawable,用来当一些文字的背景图片，使用方式为在drawable文件夹下新建xml文件

1.自定义drawable中的图形可以为oval(椭圆)，ring（圆环），rectangle(长方形),line(线段)

2.首先我们看下rectangle



1. <pre name="code" class="html"> <?xml version="1.0" encoding="utf-8"?>
2. <shape xmlns:android="http://schemas.android.com/apk/res/android"
3. android:shape= "rectangle" >
5. <corners
6. android:radius= "30dip"/>
7. <solid android:color="#000000"/>
9. <stroke android:color="#ffffff"
10. android:width= "4dp"
11. android:dashWidth= "10dp"
12. android:dashGap= "3dp"/>
13. <size
14. android:width= "200dp"
15. android:height= "400dp"/>
17. <gradient
18. android:startColor= "#ff00ff"
19. android:endColor= "#000000"
20. android:type= "linear"
21. android:centerX= "0.5"
22. android:centerColor= "#ffffff"
23. android:centerY= "0.5"
24. android:angle= "45"/>
26. </shape>

解释一下上面的属性：1.coners:设置的是四个角的半径，设置之后就圆角矩形了

     2.solid : 填充图形的颜色

     3.stroke:设置的是边框，其中color是边框的颜色，width是边框的宽度

                    dashWidth表示横线的宽度，dashGap:表示为隔开的距离，可以看到上面

上传的图片边框是一段一段，就是使用上面俩个属性的效果

     4.设置的是图形的大小

     5.gradient:这个是设置渐变色的，startColor为开始的颜色，centerColor为中间的颜色

endColor为结束时的颜色，centerX,centerY是设置中间颜色从哪开始取值范围为

（0~1），angle为角度，这个你们可以自己去设置为0,45,90，去体会一下

补充：

• solid: 设置形状填充的颜色，只有android:color一个属性

  • android:color 填充的颜色

• padding: 设置内容与形状边界的内间距，可分别设置左右上下的距离

  • android:left 左内间距
  • android:right 右内间距
  • android:top 上内间距
  • android:bottom 下内间距

• gradient: 设置形状的渐变颜色，可以是线性渐变、辐射渐变、扫描性渐变

  • android:type 渐变的类型
    • linear 线性渐变，默认的渐变类型
    • radial 放射渐变，设置该项时，android:gradientRadius也必须设置
    • sweep 扫描性渐变
  • android:startColor 渐变开始的颜色
  • android:endColor 渐变结束的颜色
  • android:centerColor 渐变中间的颜色
  • android:angle 渐变的角度，线性渐变时才有效，必须是45的倍数，0表示从左到右，90表示从下到上
  • android:centerX 渐变中心的相对X坐标，放射渐变时才有效，在0.0到1.0之间，默认为0.5，表示在正中间
  • android:centerY 渐变中心的相对X坐标，放射渐变时才有效，在0.0到1.0之间，默认为0.5，表示在正中间
  • android:gradientRadius 渐变的半径，只有渐变类型为radial时才使用
  • android:useLevel 如果为true，则可在LevelListDrawable中使用

• corners: 设置圆角，只适用于rectangle类型，可分别设置四个角不同半径的圆角，当设置的圆角半径很大时，比如200dp，就可变成弧形边了

  • android:radius 圆角半径，会被下面每个特定的圆角属性重写
  • android:topLeftRadius 左上角的半径
  • android:topRightRadius 右上角的半径
  • android:bottomLeftRadius 左下角的半径
  • android:bottomRightRadius 右下角的半径

• stroke: 设置描边，可描成实线或虚线。

  • android:color 描边的颜色
  • android:width 描边的宽度
  • android:dashWidth 设置虚线时的横线长度
  • android:dashGap 设置虚线时的横线之间的距离



上面这些是我看英文文档中的，建议大家直接去看英文文档，链接：英文文档

2.ring(圆环)

1. <shape xmlns:android="http://schemas.android.com/apk/res/android"
2. android:shape= "ring"
3. android:useLevel= "false"
4. android:innerRadius= "50dp"
5. android:thickness= "20dp"
6. >
8. <solid
9. android:color= "#ff00ff"/>
10. <size
11. android:width= "150dp"
12. android:height= "150dp"/>
13. <stroke
14. android:width= "3dp"
15. android:color= "#000000"
16. />
17. </shape>

ring这个我感觉用到的不多，如果需要用到大小圆就另说了，其他用oval来代替

大部分属性在前面介绍过来，介绍几个前面没有介绍过的

1.useLevel:false (默认值为true,这有把useLevel设置为false,圆环才能显示出来，具体为什么没看懂文档)

2.thickNess:为外圆环的厚度

3.innerRadius为内圆环的半径，如果不设置上面这俩个值会有默认值

3.oval(椭圆，圆)

oval 用法与rectangle差不多，就不细讲了

1. <?xml version="1.0" encoding="utf-8"?>
2. <shape xmlns:android="http://schemas.android.com/apk/res/android"
3. android:shape= "oval"
4. >
6. <corners
7. android:radius= "30dip"/>
8. <solid android:color="#ff00ff"/>
10. <stroke android:color="#ffffff"
11. android:width= "4dp"
12. android:dashWidth= "10dp"
13. android:dashGap= "3dp"/>
14. <size
15. android:width= "200dp"
16. android:height= "200dp"/>
19. </shape>

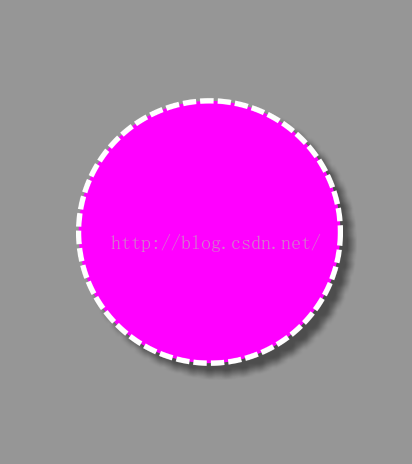

有时候我们会用到镂空的圆角矩形，就是只有一个框框，实现效果如下：

1. <shape xmlns:android="http://schemas.android.com/apk/res/android"
2. android:shape= "rectangle"
3. >
5. <size
6. android:width= "200dp"
7. android:height= "100dp"/>
8. <stroke android:color="@android:color/darker_gray"
9. android:width= "2dp"/>
10. <corners android:radius="50dp"
11. />
12. </shape>

不要设置填充的颜色（solid）属性即可
