碎片（Fragment）是一种可以嵌入在活动当中的UI片段，它能让程序更加合理和充分地利用大屏幕的控件，因而在平板上应用得非常广泛。碎片其实与活动十分相似，同样都能包含布局，也同样拥有着自己的生命周期。你甚至可以将碎片理解成一个迷你型的活动，虽然这个迷你型的活动有可能和普通的活动是一样大的。接下来我们来了解下Fragment的具体使用。

新建一个FragmentTest项目，并且创建好一个平板模拟器，Android版本就8.0吧，虽然已经有9.0版本了，但是我发现个别平板模拟器无法自适应重力感应。

创建平板的步骤：

1.点击AVD Manager（AndroidVirtualDevice Manager）

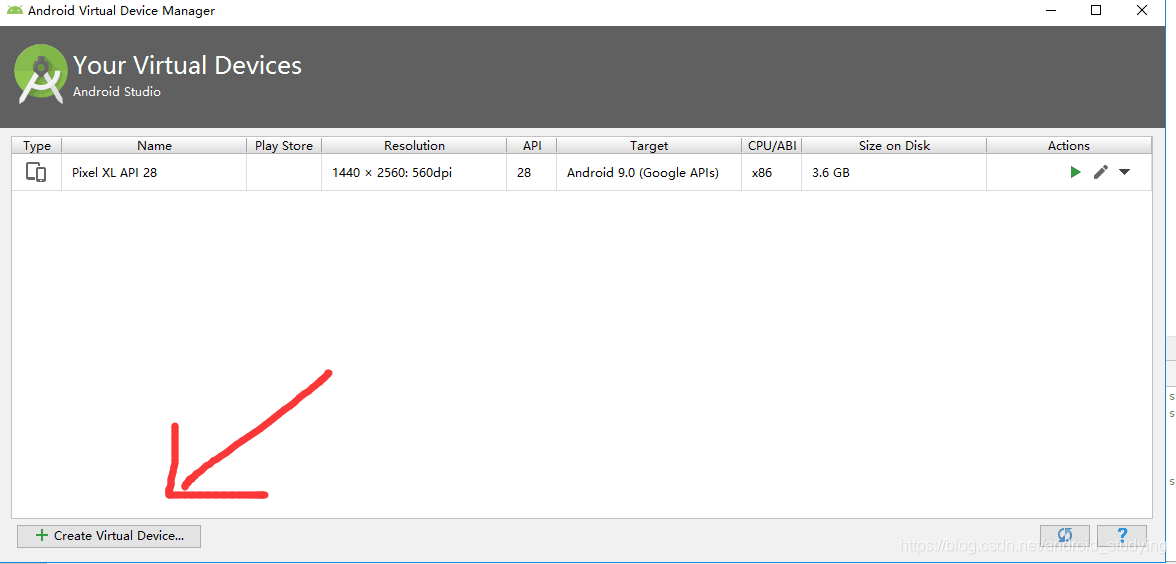

2.点击左下角的Create Virtual Device...

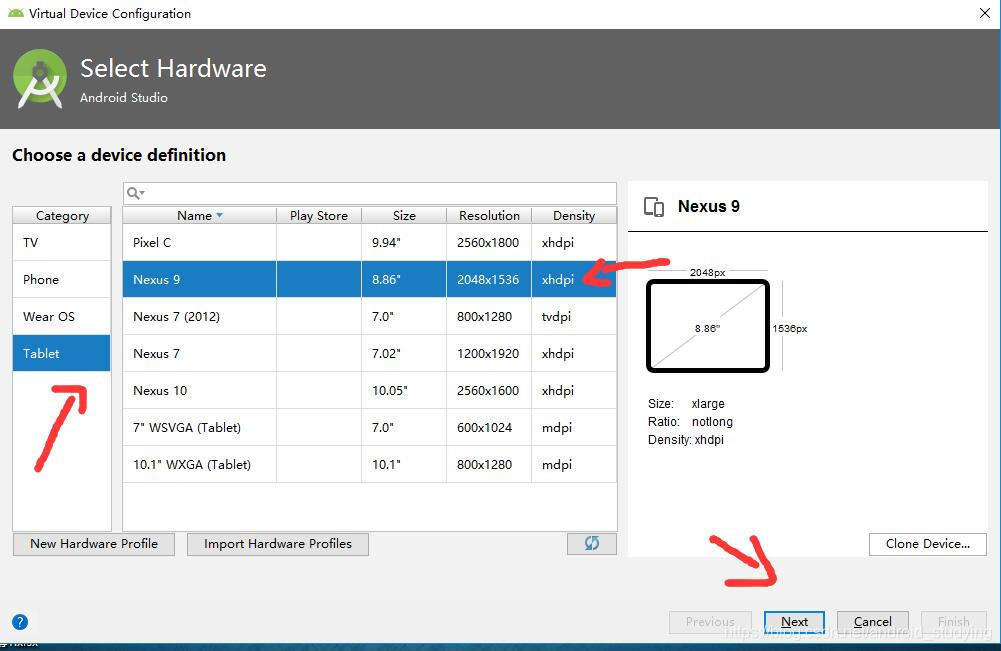

3.选择Tablet，尺寸就选择一个8.86寸的吧

4.下面是选择一个Android设备的版本，这里如果你没有就需要下载一下，我选择的是8.1版本的

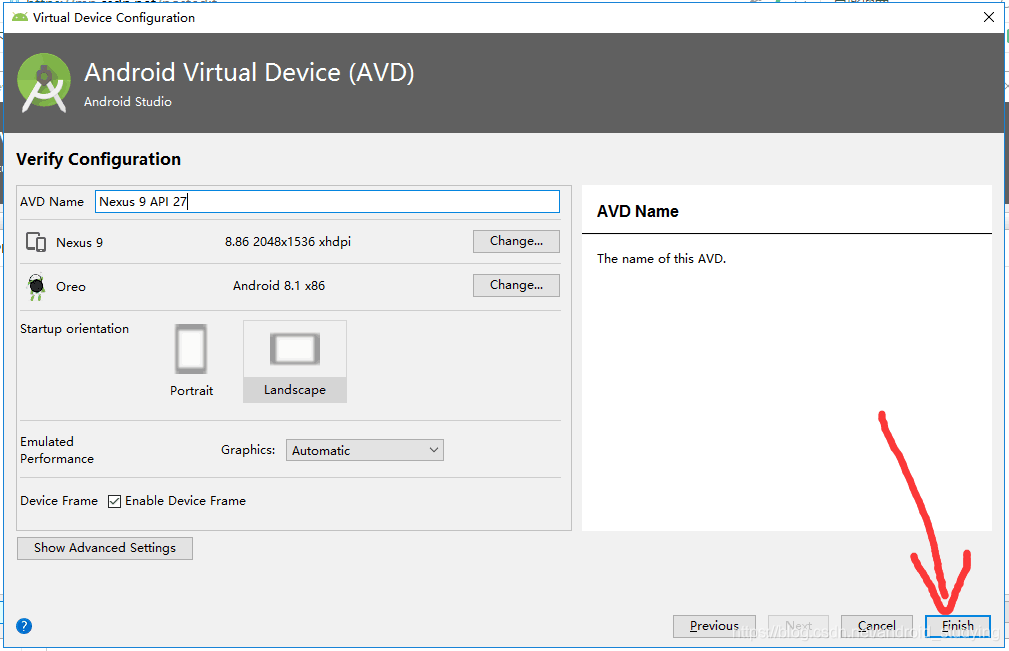

5.然后下一步下一步就创建好了

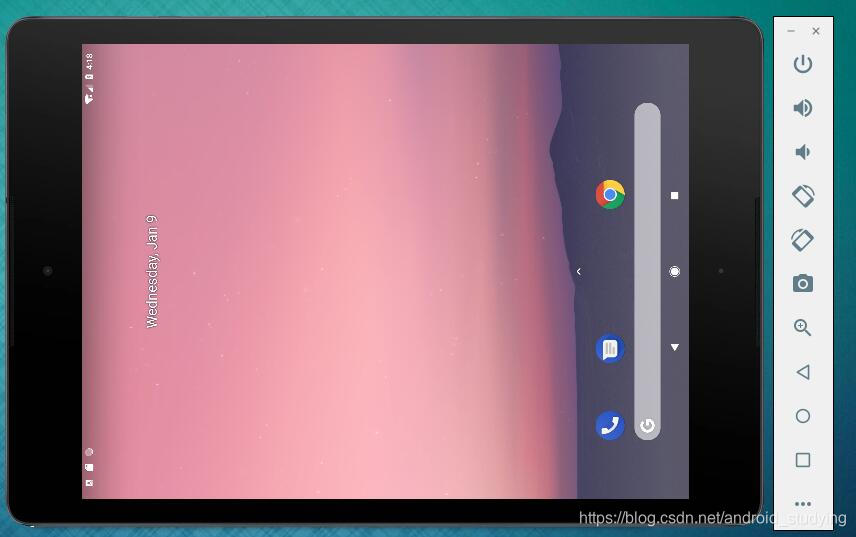

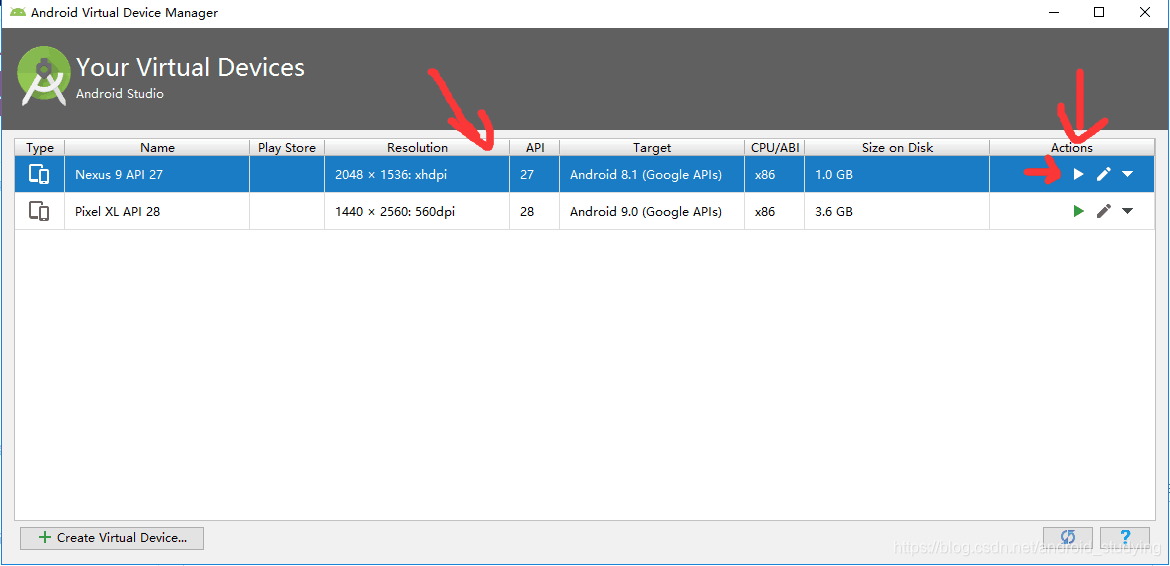

6.启动模拟器

具体请看图解：

这就把Android平板模拟器给创建好了。

我们准备先写一个最简单的碎片示例来练一练手，在一个活动当中添加两个碎片，并且让这两个碎片平分活动空间。

新建一个左侧碎片布局left_fragment.xml，代码如下：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <Button
        android:id="@+id/btn"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="center_horizontal"
        android:text="btn"
        android:textAllCaps="false" />

</LinearLayout>

这个布局很简单，只是放置了一个Button按钮，并且让它水平居中。然后新建右侧碎片布局right_fragment.xml，代码如下所示：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#00ff00"
    android:orientation="vertical">

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="center_horizontal"
        android:text="This is right fragment"
        android:textSize="20sp" />

</LinearLayout>

可以看到，我们将这个布局的背景色设置成了绿色，并放置了一个TextView用于显示一段文本。

接着新建一个LeftFragment类，并让它继承自Fragment。注意，这里可能会有两个不同包下的Fragment供你选择，一个是系统内置的android.app.Fragment，一个是support-v4库中的android.support.v4.app.Fragment。这里我强烈建议你使用support-v4库（注意是support-v4）中的Fragment，因为它可以让碎片在所有Android系统版本中保持功能一致性。比如说在Fragment中嵌套使用Fragment，这个功能是在Android4.2系统中才开始支持的，如果你使用的是系统内置的Fragment，那么很遗憾，4.2系统之前的设备运行你的程序就会崩溃。而使用support-v4库中的Fragment就不会出现这个问题，只要你保证使用的是最新的support-v4库就可以了。另外，我们并不需要在build.gradle文件中添加support-v4库依赖，因为build.gradle文件已经添加了appcompat-v7库的依赖，而这个库会将support-v4库也一起引入进来。

现在编写一下LeftFragment中的代码，如下所示：

package com.example.administrator.fragmenttest;

import android.os.Bundle;
import android.support.annotation.NonNull;
import android.support.annotation.Nullable;
import android.support.v4.app.Fragment;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;

public class LeftFragment extends Fragment {

    @Nullable
    @Override
    public View onCreateView(@NonNull LayoutInflater inflater, @Nullable ViewGroup container, @Nullable Bundle savedInstanceState) {
        View view = inflater.inflate(R.layout.left_fragment, container, false);
        return view;
    }
}

这里仅仅是重写了Fragment的onCreateView（）方法，然后在这个方法通过LayoutInflater的inflate（）方法将刚才定义的left_fragment布局动态加载进来，整个方法简单明了。接着我们用同样的方法再新建一个RightFragment，代码如下所示：

package com.example.administrator.fragmenttest;

import android.os.Bundle;
import android.support.annotation.NonNull;
import android.support.annotation.Nullable;
import android.support.v4.app.Fragment;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;

public class RightFragment extends Fragment {

    @Nullable
    @Override
    public View onCreateView(@NonNull LayoutInflater inflater, @Nullable ViewGroup container, @Nullable Bundle savedInstanceState) {
        View view = inflater.inflate(R.layout.right_fragment, container, false);
        return view;
    }
}

接下来修改activity_main.xml中的代码：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="horizontal">

    <fragment
        android:id="@+id/left_fragment"
        android:name="com.example.administrator.fragmenttest.LeftFragment"
        android:layout_width="0dp"
        android:layout_height="match_parent"
        android:layout_weight="1" />

    <fragment
        android:id="@+id/right_fragment"
        android:name="com.example.administrator.fragmenttest.RightFragment"
        android:layout_width="0dp"
        android:layout_height="match_parent"
        android:layout_weight="1" />
</LinearLayout>

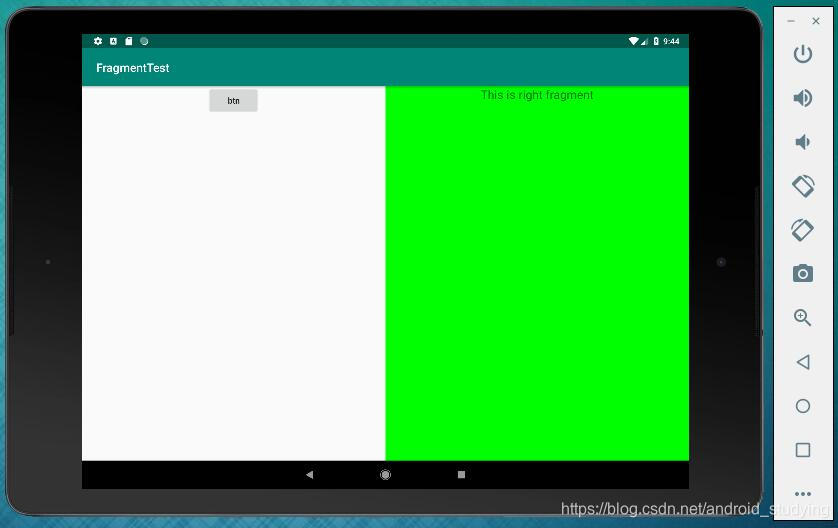

效果图：

正如我们所期待的一样，两个碎片平分了整个活动的布局。不过这个例子实在是太简单了，在真正的项目中很难有什么实际的作用，因此我们马上来看一看关于碎片更加高级的使用技巧。

动态添加碎片：

碎片真正强大之处在于，它可以在程序运行时动态地添加到活动当中。根据具体情况来动态地添加碎片，你就可以将程序界面定制得更加多样化。

新建another_right_fragment.xml，代码如下所示：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#ffff00"
    android:orientation="vertical">

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="center_horizontal"
        android:text="This is another right fragment"
        android:textSize="20sp" />

</LinearLayout>

这个布局文件的代码和right_fragment.xml中的代码基本相同，只是将背景色改成了黄色，并将显示的文字改了改。然后新建AnotherRightFragment.java作为另一个右侧碎片，代码如下所示：

package com.example.administrator.fragmenttest;

import android.os.Bundle;
import android.support.annotation.NonNull;
import android.support.annotation.Nullable;
import android.support.v4.app.Fragment;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;

public class AnotherRightFragment extends Fragment {

    @Nullable
    @Override
    public View onCreateView(@NonNull LayoutInflater inflater, @Nullable ViewGroup container, @Nullable Bundle savedInstanceState) {
        View view = inflater.inflate(R.layout.another_right_fragment, container, false);
        return view;
    }
}

代码同样非常简单，在onCreateView（）方法中加载了刚刚创建的another_right_fragment布局。这样我们就准备好了另外一个碎片，接下来看一下如何将它动态地添加到活动当中。

修改activity_main.xml代码（删除右边的<fragment/>标签，添加一个<FrameLayout/>）：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="horizontal">

    <fragment
        android:id="@+id/left_fragment"
        android:name="com.example.administrator.fragmenttest.LeftFragment"
        android:layout_width="0dp"
        android:layout_height="match_parent"
        android:layout_weight="1" />

    <FrameLayout
        android:id="@+id/right_layout"
        android:layout_width="0dp"
        android:layout_height="match_parent"
        android:layout_weight="1" />

</LinearLayout>

可以看到，现在将右侧碎片替换成了一个FrameLayout中，这是Android中最简单的一种布局，所有的控件默认都会摆放在布局的左上角。由于这里仅需要在布局里放入一个碎片，不需要任何定位，因此非常适合使用FrameLayout。

下面我们将在代码中向FrameLayout里添加内容，从而实现动态添加碎片的功能。修改MainActivity中的代码，如下所示：

package com.example.administrator.fragmenttest;

import android.support.v4.app.Fragment;
import android.support.v4.app.FragmentManager;
import android.support.v4.app.FragmentTransaction;
import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;
import android.view.View;
import android.widget.Button;

public class MainActivity extends AppCompatActivity {
    private Button btn;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        initView();
    }

    private void initView() {
        btn = (Button) findViewById(R.id.btn);
    }

    @Override
    protected void onResume() {
        super.onResume();
        btn.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                replaceFragment(new AnotherRightFragment());//替换布局文件
            }
        });
    }

    private void replaceFragment(Fragment fragment) {
        FragmentManager fragmentManager = getSupportFragmentManager();
        FragmentTransaction fragmentTransaction = fragmentManager.beginTransaction();
        fragmentTransaction.replace(R.id.right_layout, fragment);
        fragmentTransaction.commit();
    }

}

可以看到，首先我们给左侧碎片中的按钮注册了一个点击事件，然后调用了我们自定义的一个replaceFragment（）方法动态添加了RightFragment这个碎片。当点击左侧碎片中的按钮时，又会调用replaceFragment（）方法将右侧碎片替换成AnotherRightFragment。结合replaceFragment（）方法中的代码可以看出，动态添加碎片主要分为以下几个步骤：

步骤1：创建待添加的碎片实例

步骤2：创建FragmentManager（碎片管理器），通过getSupportFragmentManager()这个方法得到。

步骤3：开启一个FragmentTransaction事务，通过beginTransaction()方法开启

步骤4：向容器内添加或替换碎片，一般使用replace()方法实现，需要传入容器的id和待添加的碎片实例。

步骤5：提交事务，调用commit()方法来完成。

这样就完成了活动中动态添加碎片的功能，重新运行一下程序。

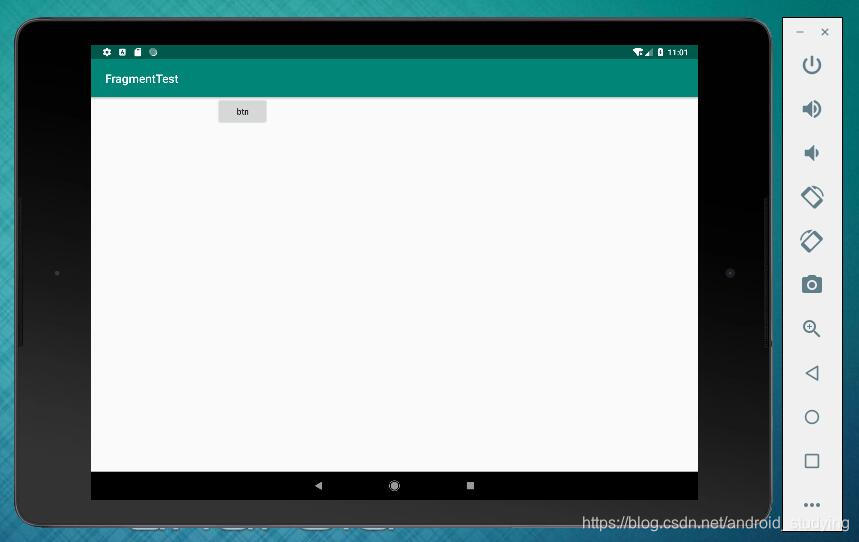

实现效果图：

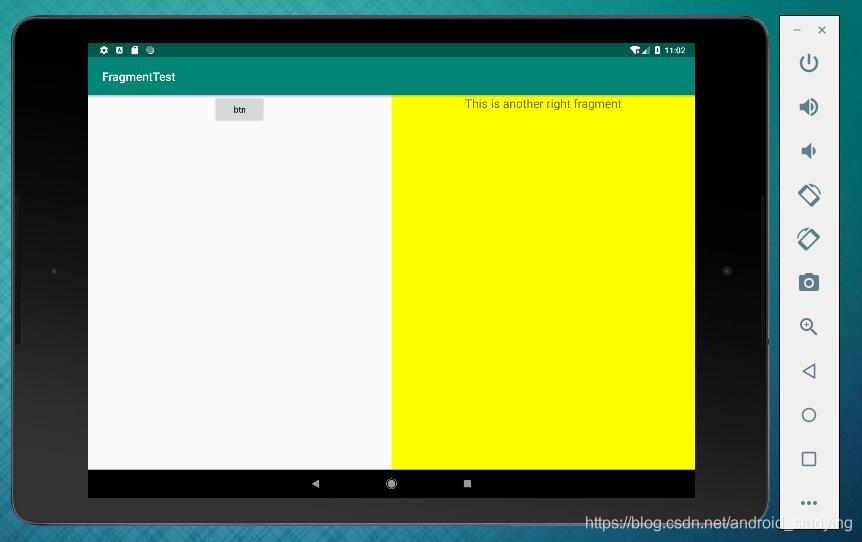

点击btn按钮：

在碎片中模拟返回栈

一行代码：

fragmentTransaction.addToBackStack(null);//接收一个名字用于描述返回栈的状态。

MainActivity.java代码：

package com.example.administrator.fragmenttest;

import android.support.v4.app.Fragment;
import android.support.v4.app.FragmentManager;
import android.support.v4.app.FragmentTransaction;
import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;
import android.view.View;
import android.widget.Button;

public class MainActivity extends AppCompatActivity {
    private Button btn;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        initView();
    }

    private void initView() {
        btn = (Button) findViewById(R.id.btn);
    }

    @Override
    protected void onResume() {
        super.onResume();
        btn.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                replaceFragment(new AnotherRightFragment());//替换布局文件
            }
        });
    }

    private void replaceFragment(Fragment fragment) {
        FragmentManager fragmentManager = getSupportFragmentManager();
        FragmentTransaction fragmentTransaction = fragmentManager.beginTransaction();
        fragmentTransaction.replace(R.id.right_layout, fragment);
        fragmentTransaction.addToBackStack(null);//接收一个名字用于描述返回栈的状态。
        fragmentTransaction.commit();
    }

}

这样就可以在点击btn按钮之后，点击手机back按钮就可以将碎片返回，再点击btn按钮，它又可以出来，就像返回栈中压栈、出栈一样。

碎片和活动之间进行通信：

虽然碎片都是嵌入在活动中显示的，可是实际上它们的关系并没有那么亲密。你可以看出，碎片和活动都是各自存在于一个独立的类当中的，它们之间并没有那么明显的方式来直接进行通信。如果想要在活动中调用碎片里的方法，或者在碎片中调用活动里的方法，应该如何实现呢？

为了方便碎片和活动之间进行通信，FragmentManager提供了一个类似于findViewById()的方法，专门用于从布局文件中获取碎片的实例，代码如下所示：

Activity中获取Fragment实例：

RightFragment right=(RightFragment) getSupportFragmentManager().findFragmentById(R.id.right_fragment);

调用FragmentManager的findFragmentById()方法，可以在活动中得到相应碎片的实例，然后就能轻松地调用碎片里的方法了。

Fragment中调用Activity实例：

MainActivity activity=(MainActivity) getActivity();
