Activiti的Hello World——请假流程

首先，eclipse添加activiti插件，操作自行百度。

新建一个activiti project，添加activiti.cfg.xml，设置数据库连接，注意MySQL中应已有activiti数据库：

<?xml version="1.0" encoding="UTF-8"?>

<beans xmlns="http://www.springframework.org/schema/beans"

        xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"

        xsi:schemaLocation="http://www.springframework.org/schema/beans
                http://www.springframework.org/schema/beans/spring-beans.xsd">

<bean id="processEngineConfiguration" class="org.activiti.engine.impl.cfg.StandaloneInMemProcessEngineConfiguration">

        <property name="databaseSchemaUpdate" value="true"/>
		<property name="jdbcUrl" value="jdbc:mysql://localhost:3306/activiti?useSSL=false"></property>
        <property name="jdbcDriver" value="com.mysql.jdbc.Driver"/>
        <property name="jdbcUsername" value="root" />
        <property name="jdbcPassword" value="password" />
</bean>

</beans>

画请假流程图MyProcess.bpmn：

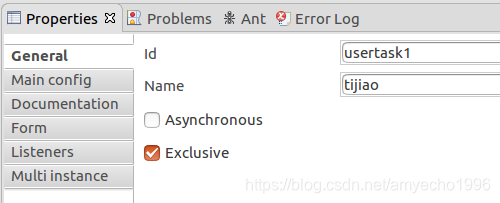

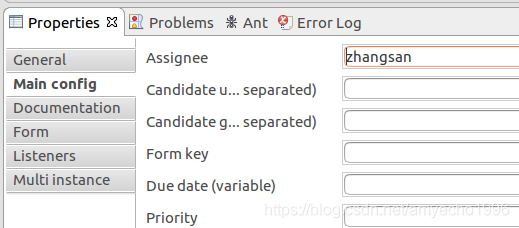

张三提交请假申请：

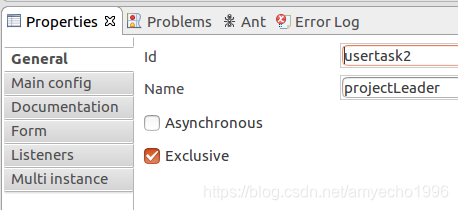

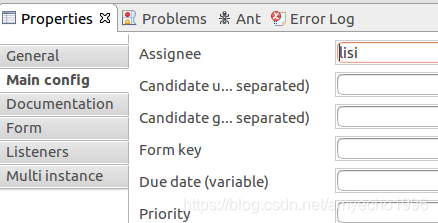

项目经理李四审批申请：

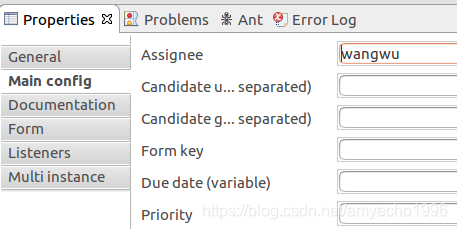

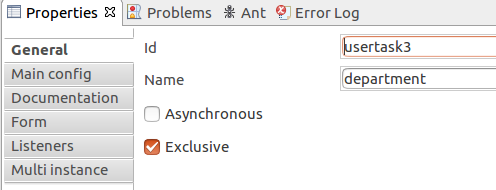

部门经理王五审批申请：

eclipse自动按流程图生成PNG。

接下来在数据库中建表，新建createTable.java：

package activitiTest_03;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngineConfiguration;
import org.junit.Test;

public class createTable {

	/** 使用配置文件创建工作流需要的25张表 */
	@Test
	public void creteTable_2() {
		ProcessEngine processEngine = ProcessEngineConfiguration
				.createProcessEngineConfigurationFromResource(
						"activiti.cfg.xml").buildProcessEngine();
	}
}

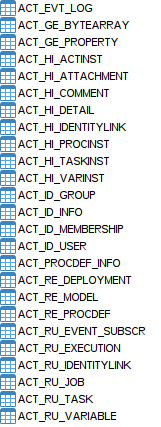

数据库中新增25张表：

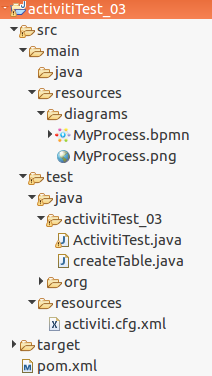

项目结构如下：

接下来新建ActivitiTest.java来测试流程，每次替换@test内容，通过run as->Junit Test运行。

1. 按照MyProcess.bpmn部署一个新流程：

    @Test
    public void creatActivitiTask() throws FileNotFoundException{
    	FileInputStream bpmnStream = new FileInputStream("/home/cxy/eclipse-workspace/activitiTest_03/src/main/resources/diagrams/MyProcess.bpmn");
        //得到流程引擎
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        processEngine.getRepositoryService()
                .createDeployment()
                .addInputStream("MyProcess.bpmn", bpmnStream)
                .deploy();
        System.out.println("部署");
    }

输出：部署

表act_re_procdef：

表act_re_deployment：



2. 启动刚刚部署的流程：

    @Test
    public void testStartProcessInstance(){
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        processEngine.getRuntimeService()
                .startProcessInstanceById("myProcess:1:4");  //这个是act_re_procdef表ID
        System.out.println("启动");
    }

输出：启动

表act_ru_execution：usertask1是流程节点id

表act_ru_task：



3. 申请者查询当前正在执行任务

    @Test
    public void testQueryTask(){
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        List<Task> tasks = processEngine.getTaskService()
                .createTaskQuery()
                .taskAssignee("zhangsan")
                .list();
        for (Task task : tasks) {
            System.out.println(task.getName());
            System.out.println("代办任务ID:"+task.getId());
            System.out.println("代办任务name:"+task.getName());
            System.out.println("代办任务创建时间:"+task.getCreateTime());
            System.out.println("代办任务办理人:"+task.getAssignee());
            System.out.println("流程实例ID:"+task.getProcessInstanceId());
            System.out.println("执行对象ID:"+task.getExecutionId());
        }
    }

输出：

tijiao
代办任务ID:12504
代办任务name:tijiao
代办任务创建时间:Fri May 17 17:43:55 CST 2019
代办任务办理人:zhangsan
流程实例ID:12501
执行对象ID:12501



4. 申请者完成任务

    @Test
    public void testFinishTask_manager(){
        ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
        engine.getTaskService()
                .complete("12504"); //查看act_ru_task数据表id

        System.out.println("完成任务，到李四");
    }

输出：完成任务，到李四



5. 项目经理李四查询任务

    @Test
    public void testQueryTask(){
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        List<Task> tasks = processEngine.getTaskService()
                .createTaskQuery()
                .taskAssignee("lisi")
                .list();
        for (Task task : tasks) {
            System.out.println(task.getName());
            System.out.println("代办任务ID:"+task.getId());
            System.out.println("代办任务name:"+task.getName());
            System.out.println("代办任务创建时间:"+task.getCreateTime());
            System.out.println("代办任务办理人:"+task.getAssignee());
            System.out.println("流程实例ID:"+task.getProcessInstanceId());
            System.out.println("执行对象ID:"+task.getExecutionId());
        }
    }

输出：
projectLeader
代办任务ID:17502
代办任务name:projectLeader
代办任务创建时间:Mon May 20 15:12:42 CST 2019
代办任务办理人:lisi
流程实例ID:12501
执行对象ID:12501

表act_ru_task：



6. 项目经理完成任务

    @Test
    public void testFinishTask_manager(){
        ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
        engine.getTaskService()
                .complete("17502"); //查看act_ru_task数据表
        System.out.println("完成任务，到王五");
    }

输出：完成任务，到王五



7. 部门经理查询任务

    @Test
    public void testQueryTask(){
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        List<Task> tasks = processEngine.getTaskService()
                .createTaskQuery()
                .taskAssignee("wangwu")
                .list();
        for (Task task : tasks) {
            System.out.println(task.getName());
            System.out.println("代办任务ID:"+task.getId());
            System.out.println("代办任务name:"+task.getName());
            System.out.println("代办任务创建时间:"+task.getCreateTime());
            System.out.println("代办任务办理人:"+task.getAssignee());
            System.out.println("流程实例ID:"+task.getProcessInstanceId());
            System.out.println("执行对象ID:"+task.getExecutionId());
        }
    }

输出：

department
代办任务ID:20002
代办任务name:department
代办任务创建时间:Mon May 20 15:17:35 CST 2019
代办任务办理人:wangwu
流程实例ID:12501
执行对象ID:12501

表act_ru_task：



8. 部门经理结束任务：

    @Test
    public void testFinishTask_Boss(){
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        processEngine.getTaskService()
                .complete("20002");  //查看act_ru_task数据表
    }

请假流程结束。
