智能插座配网

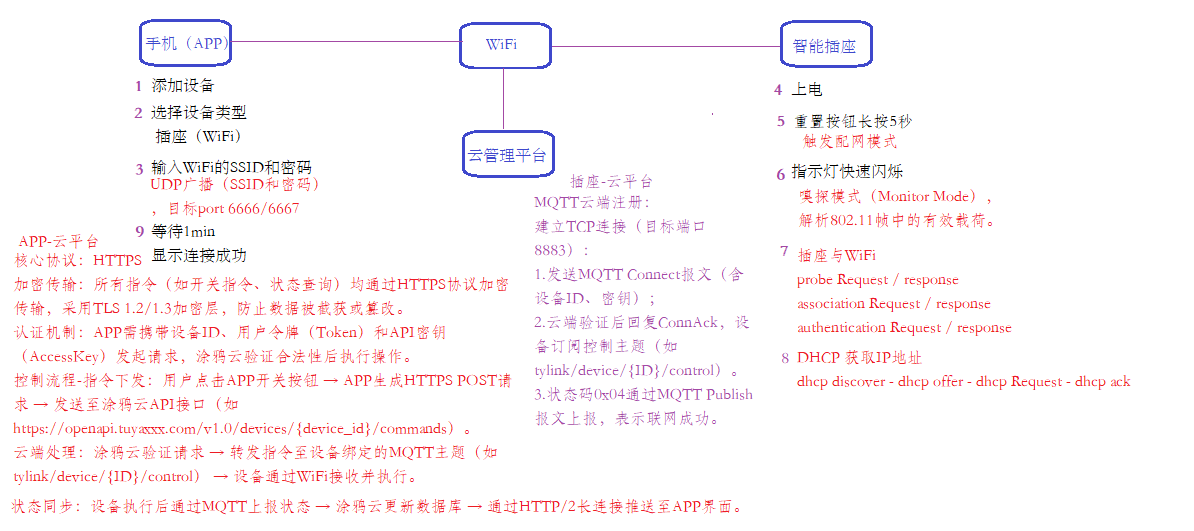

1、配置流程

2、WiFi（SSID和密码）信息传输方式

• APP通过以下协议传输WiFi的SSID和密码：SmartConfig技术（广播包配网）

协议：APP发送包含加密WiFi信息的UDP广播帧（目标端口6666/6667）。

设备端行为：插座WiFi模块切换至嗅探模式（Monitor Mode），监听802.11帧的MAC地址字段解析网络配置数据。

加密机制：数据采用AES-128加密，防止密码被截获。

• AP热点模式（备选方案）：

        若广播包配网失败，插座启动AP模式（如热点名"Xxxx_SmartPlug_XXXX"），用户手机连接此热点后，通过HTTP页面或APP内输入家庭WiFi信息。

• 声波配网（少数型号）：

        APP将WiFi信息编码为音频信号，插座麦克风接收解码（依赖硬件支持）。

 3、 触发配网模式

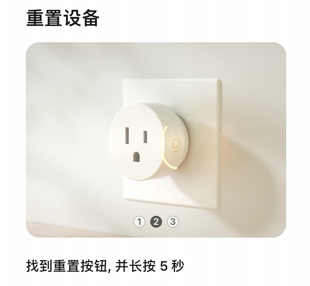

        物理按键操作：长按插座重置键5秒（部分型号需持续至指示灯进入快闪状态），触发GPIO中断信号，主控MCU通过UART串口发送AT指令，通知WiFi模块进入配网模式（SMART_CONFIG或AP_CONFIG）。

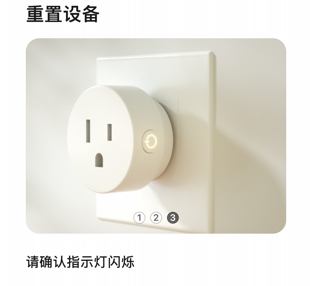

        指示灯状态：快闪（2-3Hz）表示待配网，由MCU控制LED引脚输出PWM信号实现。



4、联网与云端注册

4.1 插座关联路由器（WiFi）：

        插座通过802.11协议完成与路由器的关联（Association）和WPA2/WPA3认证。

•         Probe Request、Probe Response;
•         Association Request、Association Response；
•         Authentication Request、Authentication Response。

4.2 插座获取IP地址：

路由器通过DHCP协议分配局域网IP：

•         DHCP discover；
•         DHCP offer；
•         DHCP Request；
•         DHCP ack；

从连接的WiFi的路由器上获取IP地址  ，此时可以连接外网，连接到涂鸦云；

4.3 建立TCP连接（端口8883），通过MQTT协议发送设备ID及密钥完成认证，订阅控制主题（如tylink/device/{ID}/control）。

•         syn = 1，seq = x;
•         ack = x + 1,ACK;syn = 1,seq = y;
•         ack = y + 1,ACK;

4.4 插座状态上报

        插座设备通过MQTT的PUBLISH报文上报联网成功状态（代码0x04）;

4.5 APP通过HTTPS/HTTP2同步状态

1. 加密传输：所有指令（如开关指令、状态查询）均通过HTTPS协议加密传输，采用TLS 1.2/1.3加密层，防止数据被截获或篡改。
2. 认证机制：APP需携带设备ID、用户令牌（Token）和API密钥（AccessKey）发起请求，涂鸦云验证合法性后执行操作。
3. 数据格式：请求与响应数据使用JSON格式封装，例如开关指令格式为：

                JSON{"device_id":"xxx","command":"switch_on","value":1}

4.6 控制流程

• 指令下发：用户点击APP开关按钮 → APP生成HTTPS POST请求 → 发送至涂鸦云API接口（如https://openapi.tuyaxxx.com/v1.0/devices/{device_id}/commands）。

• 云端处理：涂鸦云验证请求 → 转发指令至设备绑定的MQTT主题（如tylink/device/{ID}/control） → 设备通过WiFi接收并执行。

• 状态同步：设备执行后通过MQTT上报状态 → 涂鸦云更新数据库 → 通过HTTP/2长连接推送至APP界面。

5、配网失败处理

• 检查路由器是否禁止新设备接入；
• 尝试用手机热点测试硬件功能；
• 复位插座后重试（长按10秒彻底清除缓存）；
• 检查IP地址是否耗尽；
• 检查WiFi的黑白名单是否限制设备连接等。
