PPPOE详解

 PPPoE（Point-to-Point Protocol over Ethernet）的关键点和测试要点

 一、关键点

1. 协议结构

   发现阶段（Discovery Stage）：通过广播交互 `PADI`、`PADO`、`PADR`、`PADS` 报文，建立客户端与服务器的会话标识（Session ID）。

   会话阶段（Session Stage）：基于 PPP 协议进行数据传输，包括 LCP（链路控制协议）、认证（PAP/CHAP/EAP）、NCP（网络控制协议，如 IPCP 分配 IP 地址）。

2. 认证机制

   PAP：明文传输用户名和密码，安全性低。

   CHAP：基于挑战-响应机制，安全性高。

   EAP：扩展性强，支持多种认证方式（如 EAP-TLS、EAP-SIM）。

3. MTU 限制

   PPPoE 头部占用 8 字节，导致有效 MTU 为 `1492`（标准以太网 MTU 为 1500）。

   需处理分片问题，避免因 MTU 不匹配导致数据包丢失或性能下降。

4. 多会话管理

   同一账号是否允许重复登录（运营商通常禁止）。

   客户端并发会话数限制（如单用户多拨）。

5. 网络拓扑适配性

   跨 VLAN、中继设备（如交换机/路由器）时的协议透传能力。

 二、测试要点

 1. 功能测试

发现阶段：

•   验证客户端能否正确发送 `PADI`，服务器能否响应 `PADO`，并最终建立会话（`PADS`）。
•   测试会话超时机制（如未完成认证时会话自动终止）。

会话阶段：

•   LCP 协商：验证链路参数（MTU、认证协议）协商是否正常。

  认证流程：

•     PAP/CHAP/EAP 认证的正确性。
•     错误凭证的拒绝能力（如密码错误、账号不存在）。

  NCP 阶段：验证 IP 地址分配（IPCP）、DNS 配置等。

断开连接：测试正常终止（`PADT` 报文）和异常断线（如物理断开）后的资源释放。

 2. 性能测试

连接建立时间：从发送 `PADI` 到完成 IP 分配的总耗时（通常需 < 2 秒）。

吞吐量与延迟：

•   测试不同 MTU 下的数据传输效率。
•   验证高负载场景（如视频流、大文件传输）的稳定性。

最大并发会话数：测试服务器支持的并发 PPPoE 会话上限。

长时间稳定性：持续运行 24~72 小时，检测内存泄漏或会话异常。

 3. 兼容性测试

设备兼容性：不同厂商的客户端/服务器（如华为/思科/中兴）互通性。

操作系统支持：Windows、Linux、路由器固件（如 OpenWRT）的兼容性。

认证服务器兼容性：与 RADIUS 服务器（如 FreeRADIUS）的集成测试。

 4. 安全性测试

抗攻击能力：

•   防御 `PADI` 泛洪攻击（DoS）。
•   检测会话劫持（Session Hijacking）的防护机制。

认证安全性：

•   CHAP 是否有效防止重放攻击。
•   PAP 场景下是否支持加密隧道（如 PPPoE over VPN）。

 5. 可靠性测试

断线重连：网络中断恢复后，客户端自动重连能力。

异常场景：

•   服务器无响应时客户端的超时重试机制。
•   心跳检测（Keepalive）是否有效维持会话。

日志与诊断：验证错误日志记录（如认证失败、会话超时）的准确性。

 三、工具推荐

功能测试：Wireshark（抓包分析）、RADIUS 测试工具（如 radtest）。

性能测试：Ixia、Spirent 网络测试仪。

自动化测试：Python + Scapy（模拟 PPPoE 报文）。

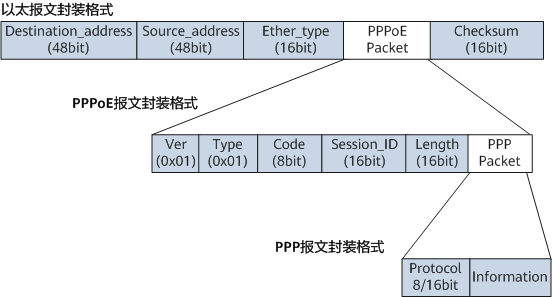

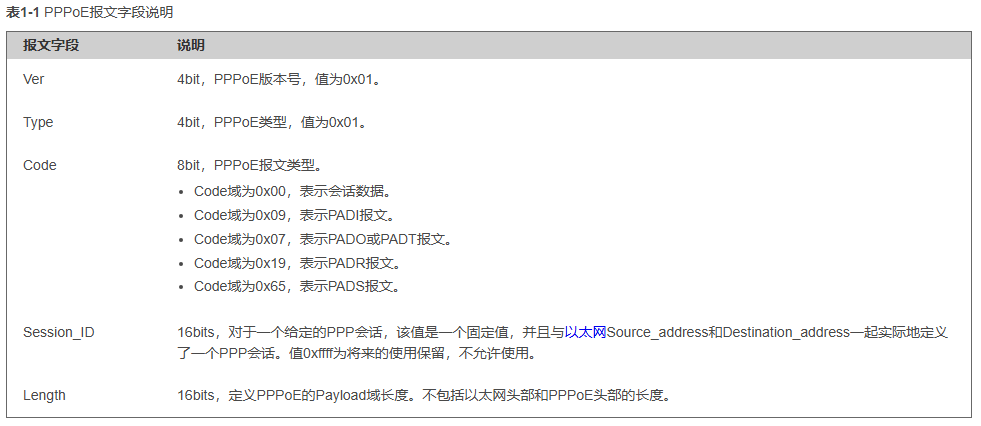

四、PPPOE帧结构

  PPPoE 头部占用 8 字节，导致有效 MTU 为 `1492`（标准以太网 MTU 为 1500）

4 + 4 + 8 + 16 + 16 + 16 = 64 bit = 8字节



五、报文

1、发现阶段

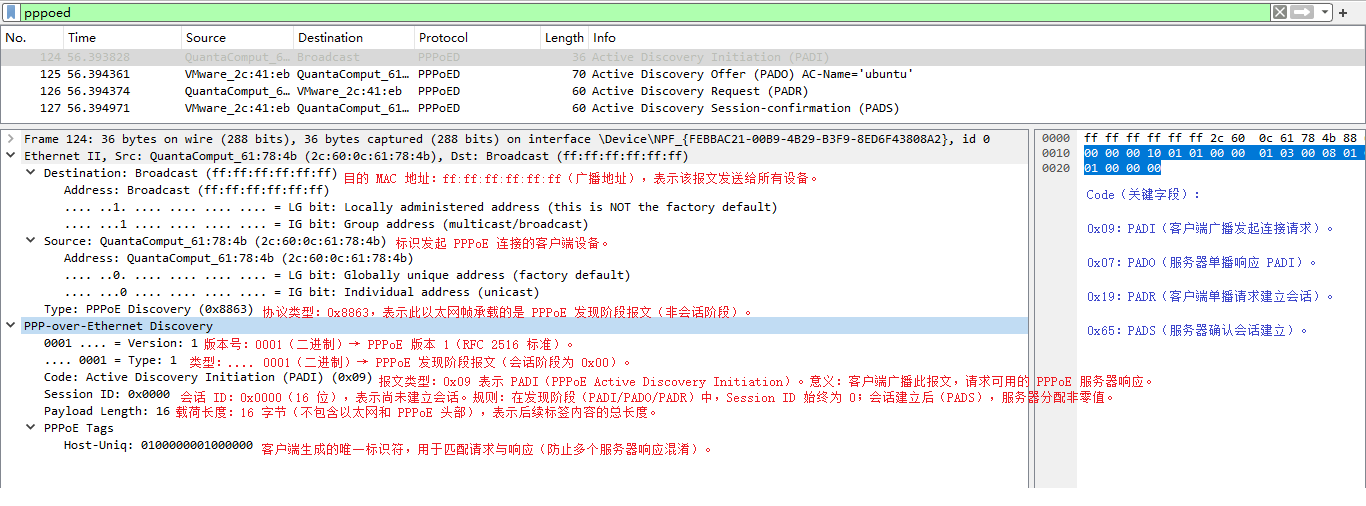

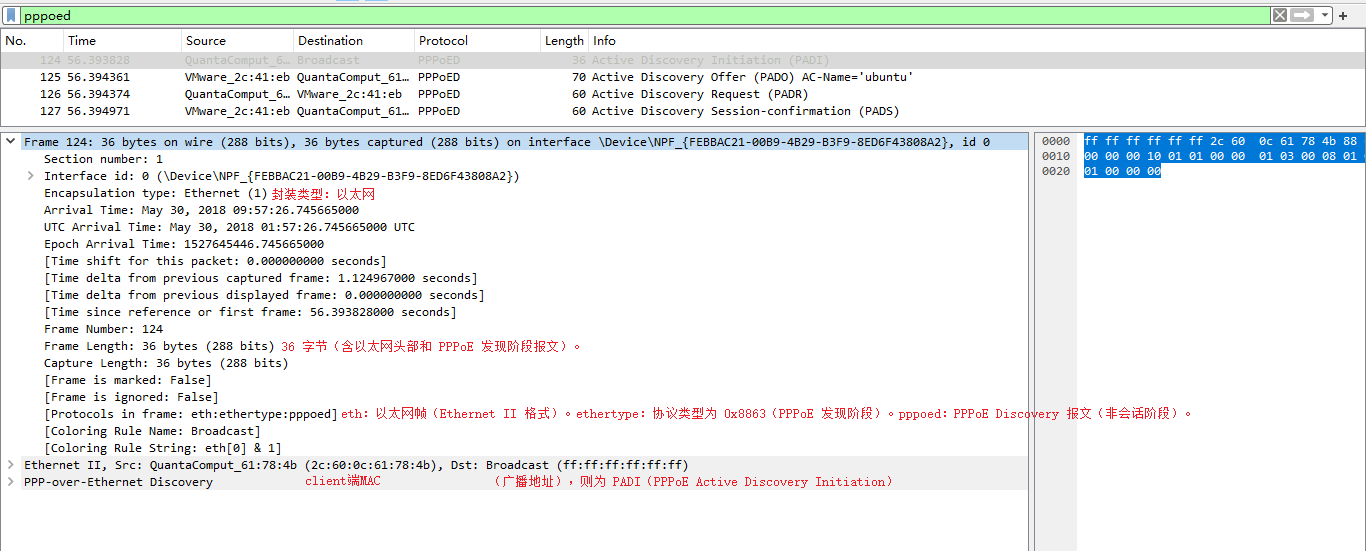

1.1 PADI

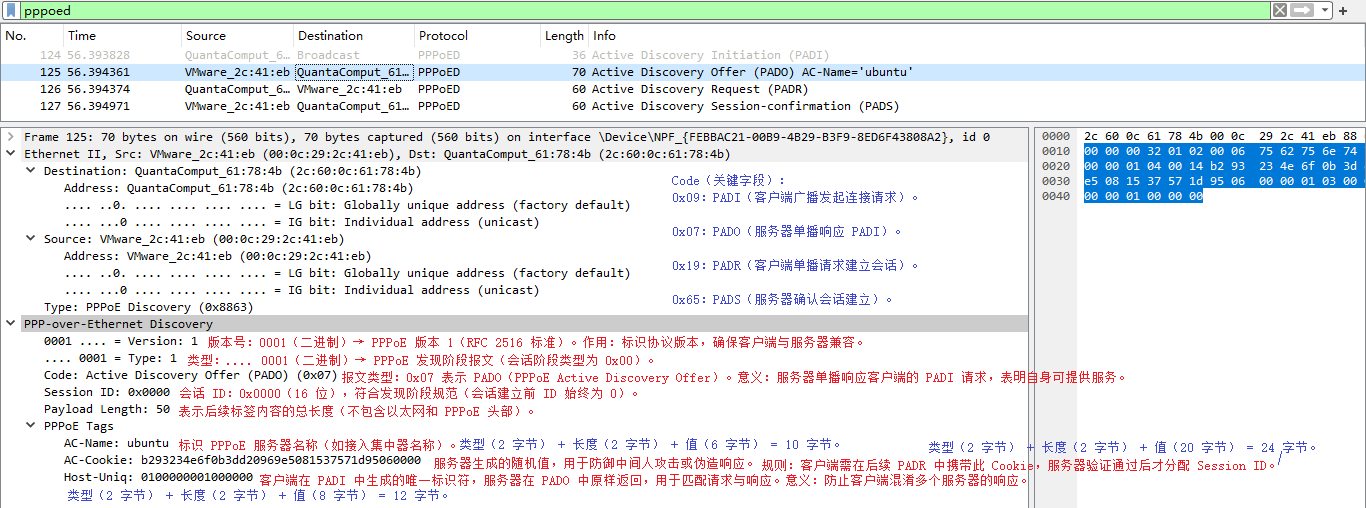

1.2 PADO

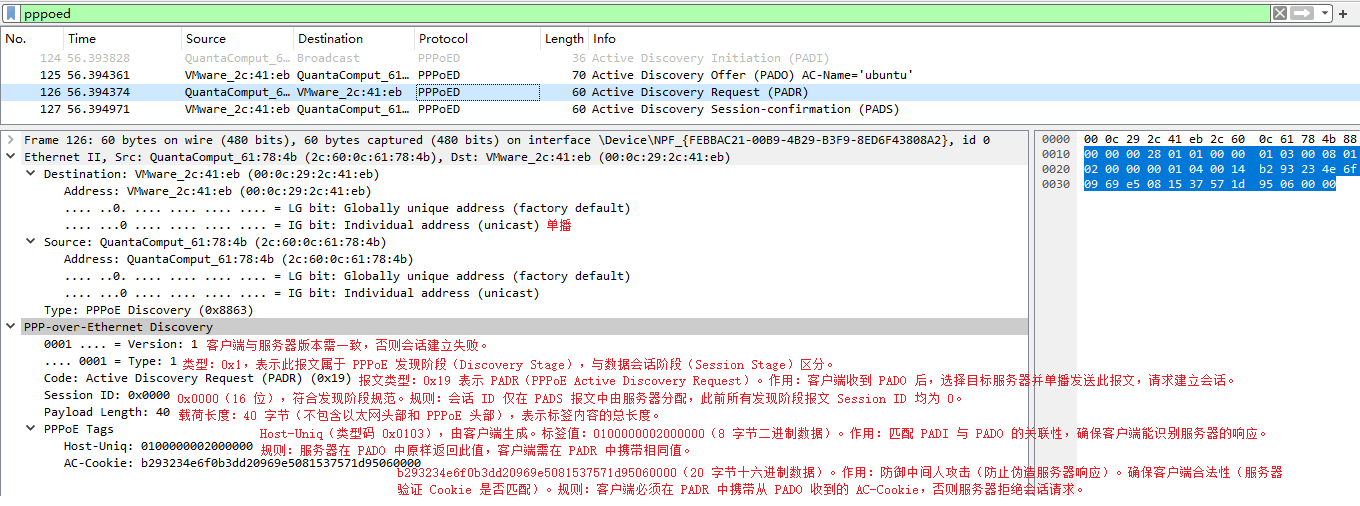

1.3  PADR

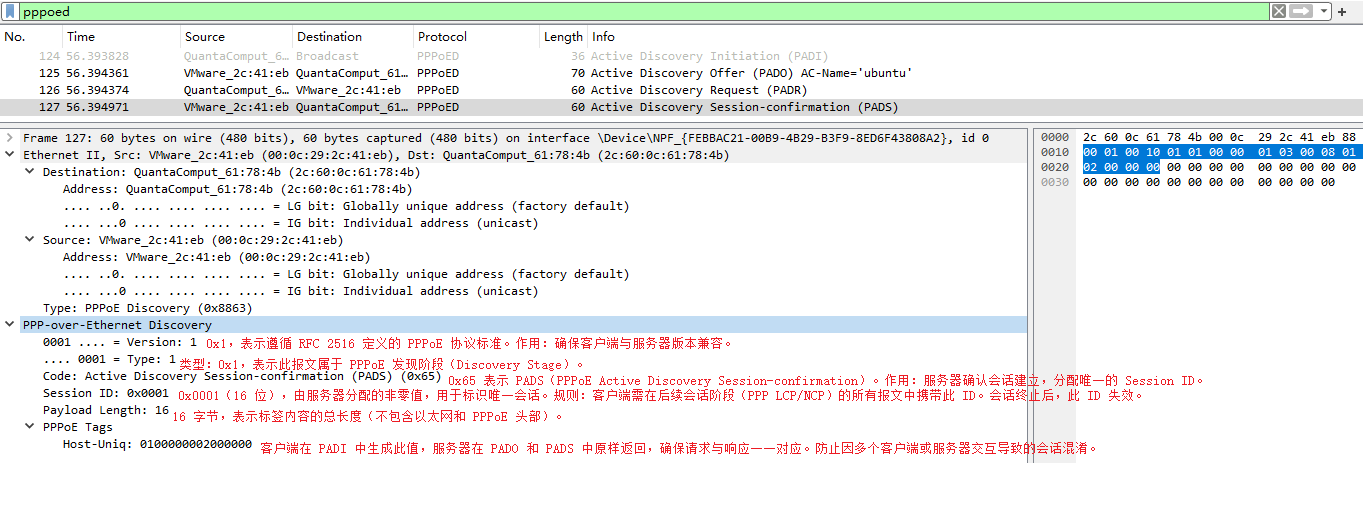

1.4  PADS

2、会话阶段

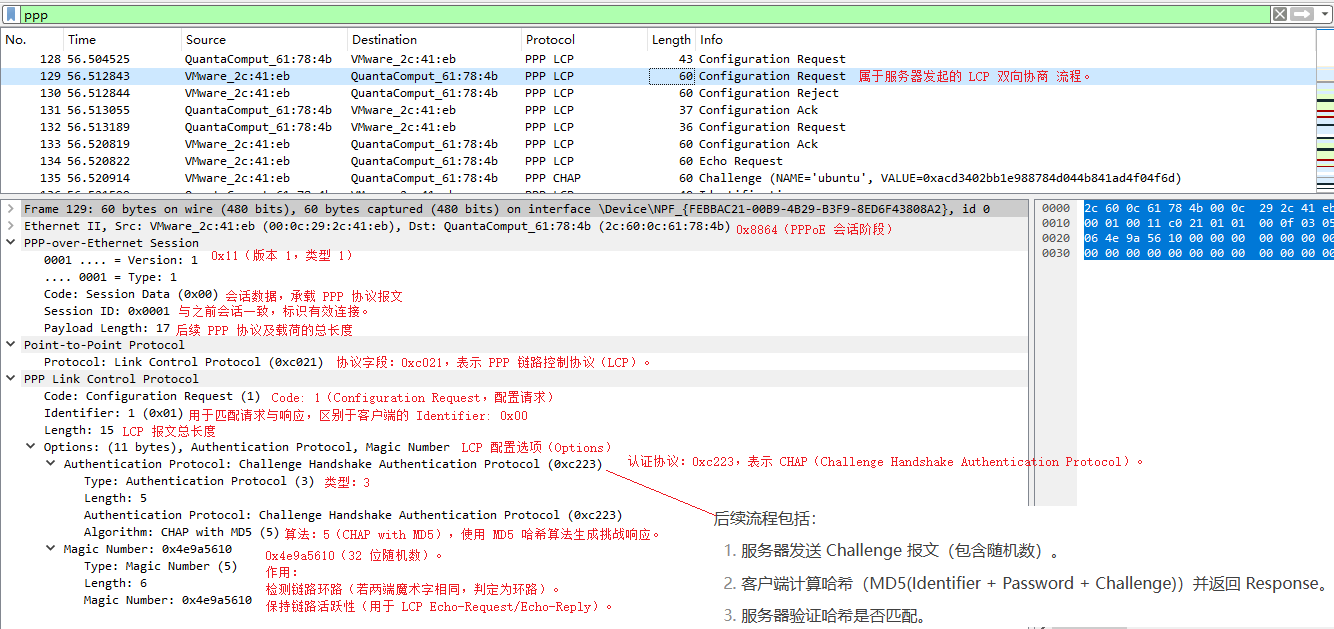

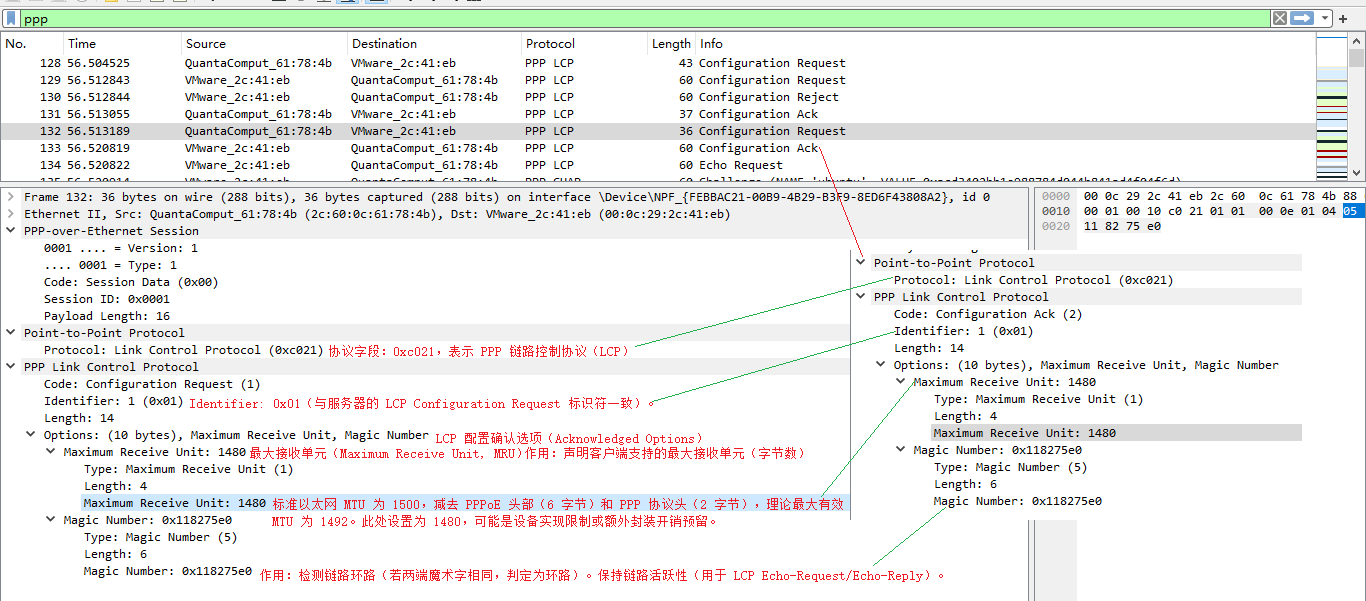

 2.1  LCP

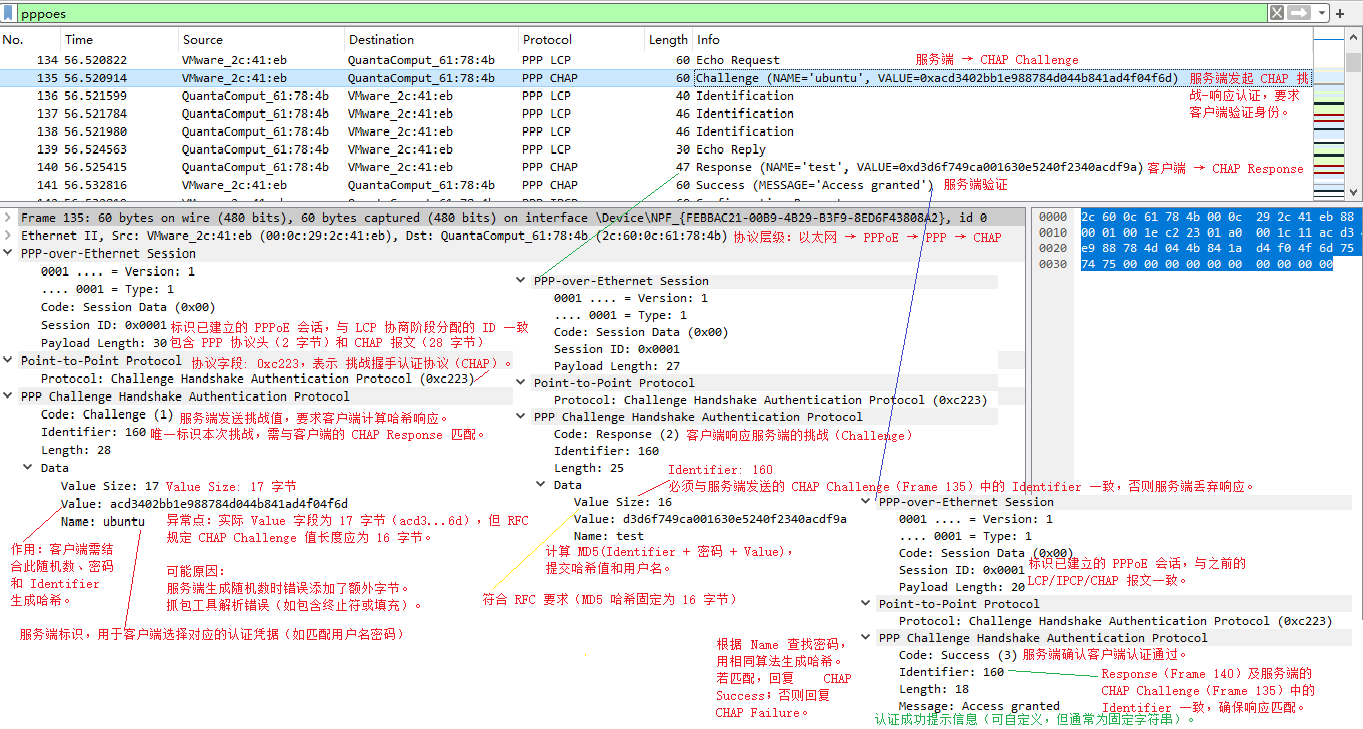

2.2  认证

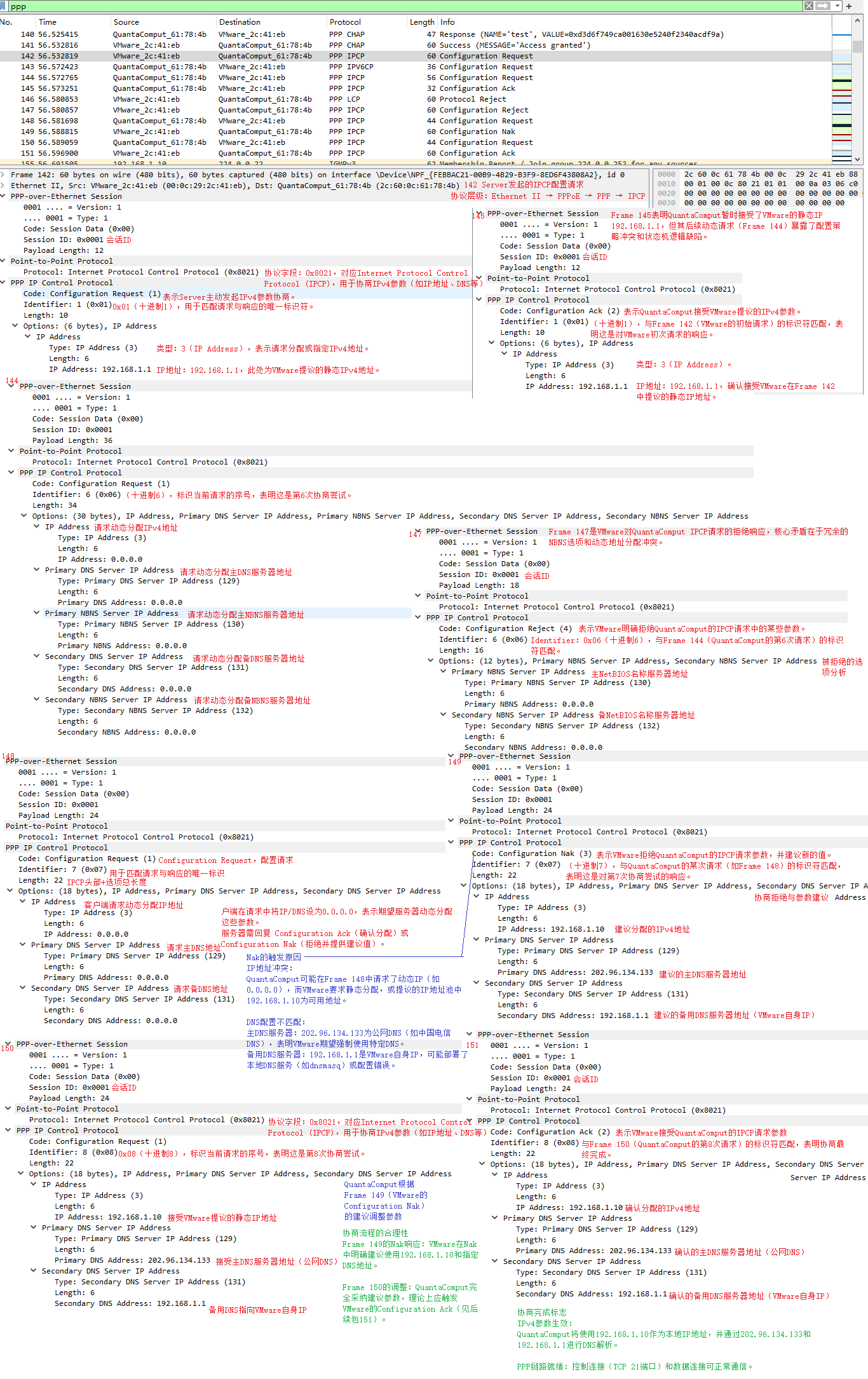

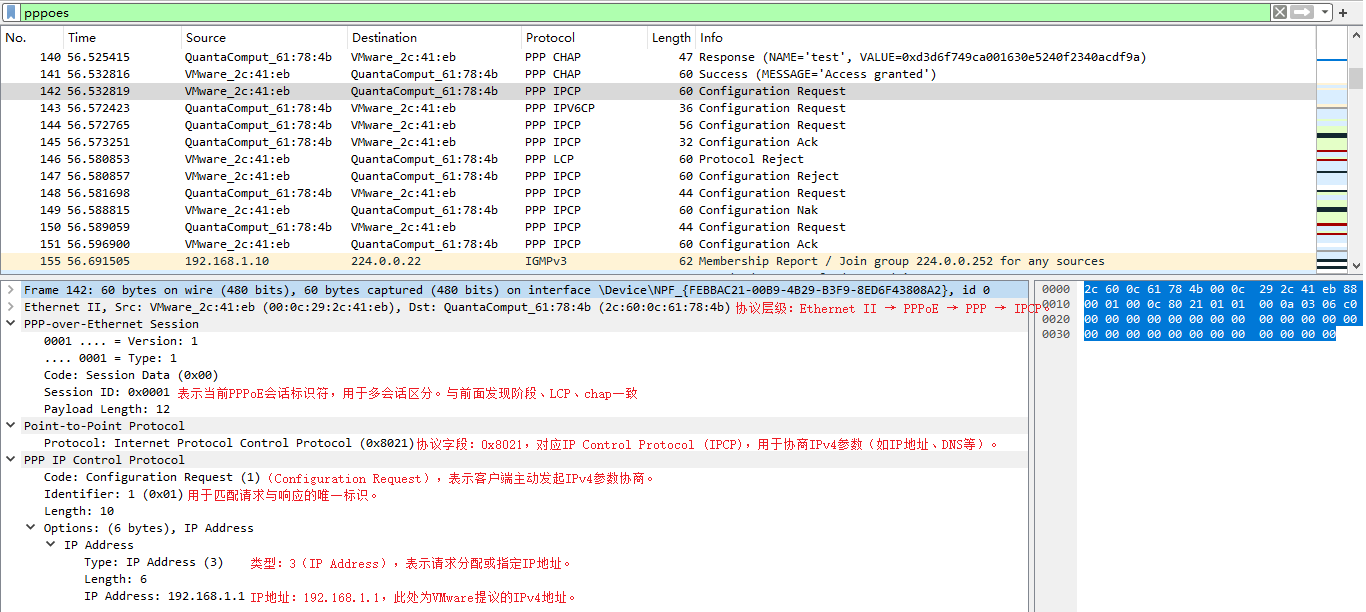

2.3  NCP（网络控制协议，如 IPCP 分配 IP 地址）
