一、HCL（DHCP 中继跨网段自动分配IP及连通性验证）2.2

​

 一、这里使用的软件是  HCL_v5.10.3-Setup.exe。

二、实验名称：DHCP 中继跨网段自动分配IP及连通性验证实验

三、实验设备：两台MSR36-20路由器，分别命名为R1、R2；一台PC，命名为PC1。

路由器型号：MSR36-20(注意：不同型号路由器的功能稍有区别，注意查看接口。)

查看接口的命令：display ip interface brief           （用户视图和系统视图均可使用查看）

四、实验要求：

（1）配置R1为DHCP服务器。

（2）配置R2为DHCP中继器。

（3）DHCP服务器跨192.168.1.0网段为192.168.2.0网段分配IP地址。

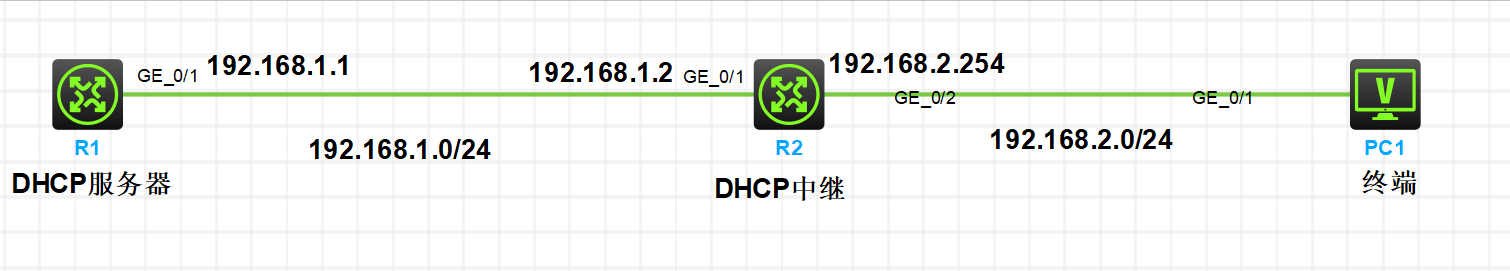

实验拓扑：

路由器 R1 的GE_0/1 接口与路由器R2的GE_0/1 接口相连；
路由器R2的GE_0/2  接口与 PC1 的GE_0/1 接口相连。

​

五、实验配置

(注意: 进入用户视图 Ctrl + c 或 Ctrl + d)

R1：

<H3C>system-view                 ---- 进入系统视图

[H3C]sysname R1                  ---- 将设备名称改为R1

[R1]interface ge0/1             ---- 进入R1的GE_0/1接口

[R1-GigabitEthernet0/1]ip address 192.168.1.1 24   ---- 配置接口IP

以下为DHCP服务器核心配置：

[R1]dhcp enable                                  ---- 全局启用DHCP服务（必须开启，先开启，防止遗忘开启）

[R1]dhcp server ip-pool pool_1                   ---- 创建DHCP地址池，命名为“pool_1”

[R1-dhcp-pool-pool_1]network 192.168.2.0 24      ---- 地址池的分配网段为192.168.2.0/24

[R1-dhcp-pool-pool_1]gateway-list 192.168.2.254   ---- 配置客户端（PC1）的默认网关为192.168.2.254

[R1-dhcp-pool-pool_1]dns-list 114.114.114.114     ---- 配置客户端的DNS服务器地址，用于域名解析（选用公共DNS 114.114.114.114或8.8.8.8）

[R1-dhcp-pool-pool_1]quit

配置跨网段路由，确保报文互通：

[R1]ip route-static 0.0.0.0 0.0.0.0 192.168.1.2     ---- 添加默认路由：所有未知网段的报文，下一跳指向R2的GE_0/1接口（192.168.1.2），确保R1能与192.168.2.0网段通信

R2:

<H3C>system-view                                  ---- 从用户视图进入系统视图

[H3C]sysname R2                                  ---- 将设备名称改为R2

[R2]dhcp enable                                   ---- 全局启用DHCP服务（必须开启，先开启，防止遗忘开启）

[R2]interface ge0/1                              ---- 进入R2的GE_0/1接口

[R2-GigabitEthernet0/1]ip address 192.168.1.2 24    ---- 配置接口IP

[R2-GigabitEthernet0/1]quit                         ---- 退出

配置与PC1通信的接口（GE_0/2，同时开启中继功能）：

[R2]interface ge0/2                         ---- 进入R2的GE_0/2接口

[R2-GigabitEthernet0/2]ip address 192.168.2.254 24   ---- 配置接口IP,作为PC1的默认网关

[R2-GigabitEthernet0/2]dhcp select relay   ---- 开启当前接口的DHCP中继功能

[R2-GigabitEthernet0/2]dhcp relay server-address 192.168.1.1  ---- 指定DHCP服务器地址，确保DHCP报文能转发至服务器。

[R2-GigabitEthernet0/2]quit                   ---- 退出

六、实验结果：

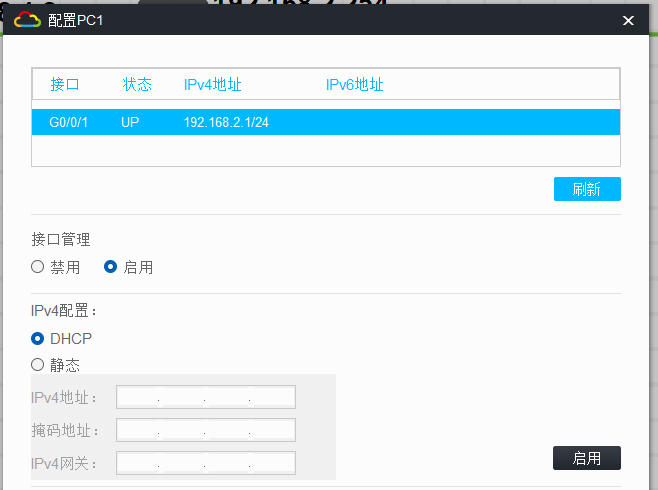

如何进入PC的可视化界面，鼠标右击拓扑中的PC设备，在显示的选项中点击配置选项。

注意：启用接口管理，启用IPv4的DHCP，再点击上方的刷新！

DHCP服务器成功通过跨192.168.1.0网段为192.168.2.0网段分配ip地址：

测试网络的双向可达性：

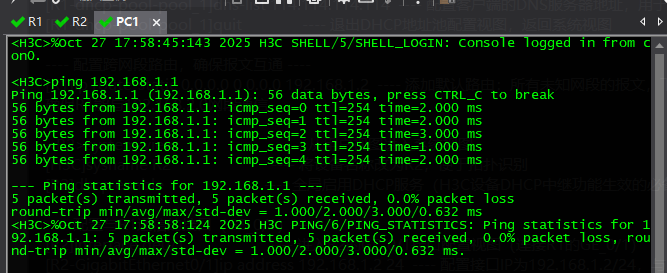

PC1 ping R1：

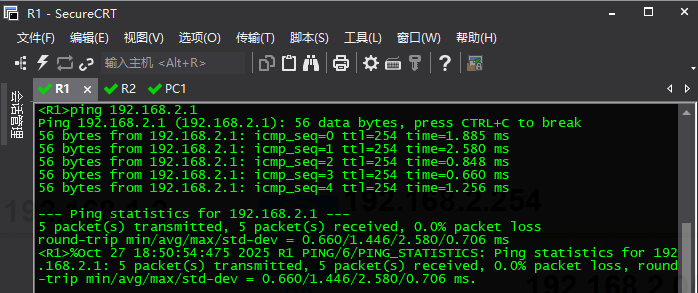

R1  ping PC1:
