文章介绍了作者如何利用Tecplot导出流场计算的视频，提供了两种方法：一是直接一次性打开所有文件；二是通过脚本逐个文件处理，节省内存。重点展示了使用脚本录制功能的具体步骤和一个示例脚本.

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

本人最近想利用Tecplot导出流场计算的视频，找了以下两种方法：1、直接一次性打开所有文件，导出视频；2、利用脚本每次打开一个文件，导出其照片，最后合成视频。

方法一

对于文件内存少的情况，自然是第一种要方便些
1、load所有文件
在这里插入图片描述

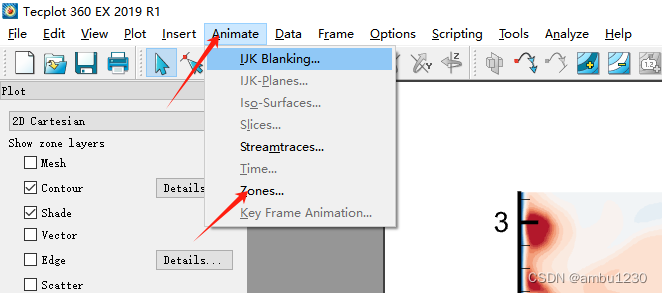

2、选择zones
3、导出视频

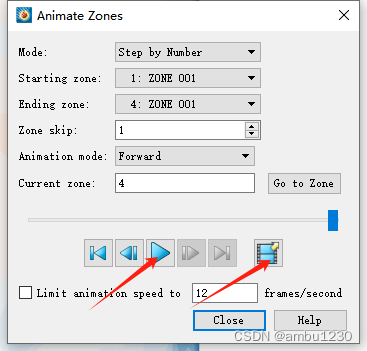

点击播放可以播放，点击视频可以导出视频。

方法二

方法二主要来源于paraview的功能，paraview在打开流场文件时，可以不需要一次性导入所有文件，然后播放时，每次依次读取每个时刻的文件，这样就十分的好，因为对于网格量比较大的算例，一次性导入所有文件对内存的要求实在太大。于是我就想tecplot是不是也可以这样，当然可以，不过要麻烦一点，需要写一个脚本。tecplot提供了一个非常简单的操作，录制脚本。
在这里插入图片描述
我们可以将导出视频的操作分为以下几步：
1、打开一个时刻的流场文件，更改其frame，以及调整colorbar等格式
2、设置导出图片的格式
3、导出图片
4、循环1-3操作
具体怎么写脚本可以自行搜索，我这里放上我的脚本，供大家参考

#!MC 1410
$!FrameLayout Width = 8
$!FrameLayout Height = 4
$!FrameLayout ShowBorder = No

$!Varset |NumLoop|=3 #定义变量循环步数为3
$!Loop |NumLoop| #循环开始
$!Varset |Time|=(|Loop|+399) #定义随循环变化的变量
$!ReadDataSet  '"路径/文件前缀|Time|.plt"'
$!LinePlotLayers ShowSymbols = Yes
$!ReadStyleSheet  "格式路径/格式名.sty"
$!ExportSetup ImageWidth = 10000
$!ExportSetup ExportFName = '导出图片路径/图片名前缀|Time|.png'
$!Export
  ExportRegion = AllFrames
$!EndLoop #结束加在最后就好了
