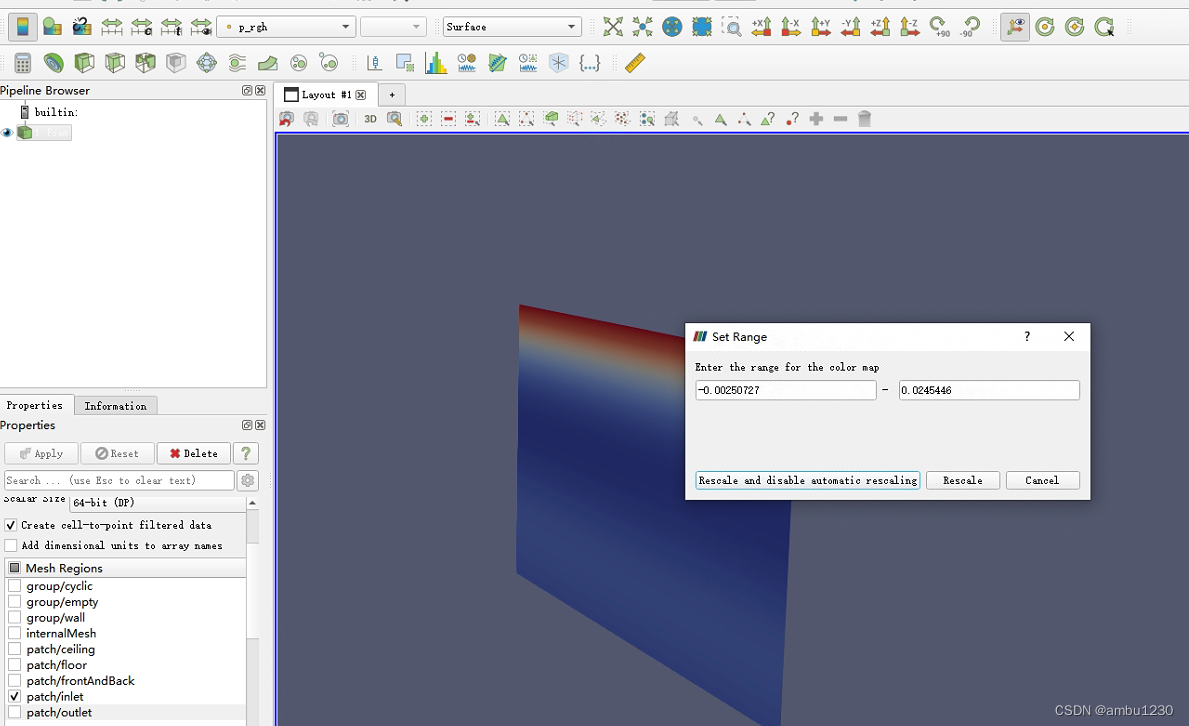

文章介绍了在二维泊肃叶流动中，如何通过OpenFOAM的fixedJump命令在周期性边界条件下创建压力差来驱动流体流动。cyclic和cyclicAMI两种边界条件被提及，其中cyclic要求网格匹配，而cyclicAMI则不需要。通过设置Jump量，使得入口压力大于出口压力，从而模拟压力差驱动的流动。paraview的分析结果显示压力差与设定值相符。

问题描述

对于二维泊肃叶流动来说，驱动流动一般有两种方式，一种是体积力驱动，另一种是进出口压力差驱动。这里我们主要对对第二种方式进行说明。

周期性边界条件

对于channel flow等流动来说，在进口和出口出我们一般采取周期性边界条件，在OpenFOAM种有cyclic和cyclicAMI两个命令，其中cyclic要求进口和出口网格完全一致，而cyclicAMI则没有这个要求。
在这里，周期性边界条件的意义是进口和出口面上物理量完全一致，简单的来说，即出口流出的继续从入口流入，采用这种边界条件的意义主要是用来模拟无限长的通道。这样的话会产生一个问题，对于压力p来说，进口和出口完全一致的话，就没有压力差了，那我们如何用压力差进行驱动流体流动呢？

利用fixedJump命令设置压力差

事实上，fixedJump命令就是解决这个问题的，我们可以设置一个Jump量，使得入口处的压力等于出口处的压力加上一个常数，这样就可以产生压力差。其具体设置在0文件夹下的p文件中。

    inlet
    {


    type            fixedJump;
	patchType       cyclic;
	jump            uniform -0.001220377373900;
	value           $internalField;
    }
    outlet
    {


    type            fixedJump;
	patchType       cyclic;
	jump            uniform 0;
	value           $internalField;
    }
