运算放大器的计算

1.虚短原理

虚短是指在理想运算放大器的负反馈条件下，由于运算放大器的开环增益非常高（理想情况下为无穷大），即使输入端（同相端和反相端）之间的电压差非常小（理想情况下为零），也能产生足够的输出电压。因此，在这种情况下，我们可以假设运算放大器的两个输入端之间的电压是相等的，即它们之间的电压差是“短路”的，这就是所谓的“虚短”。

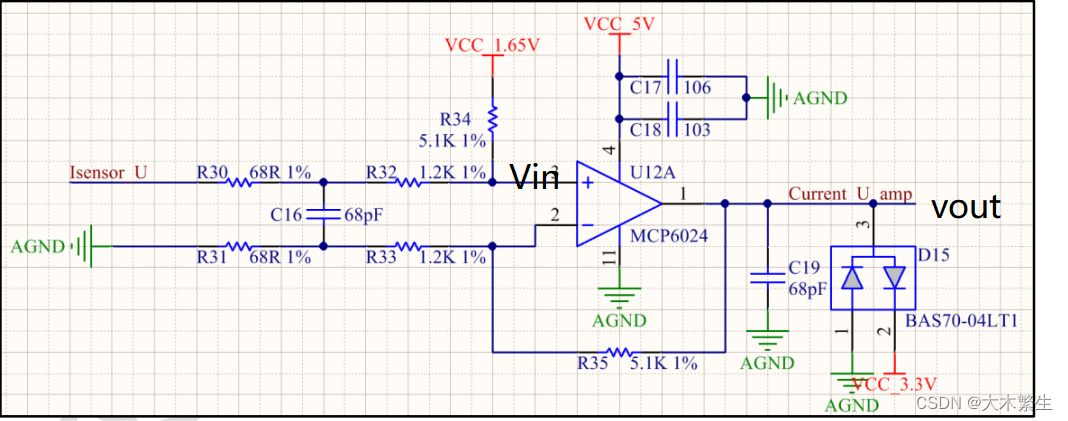

所以放大器2端的入口电压等于1端入口电压等于Vin

2.虚断

虚断是指在理想运算放大器的负反馈条件下，由于运算放大器的输入阻抗非常高（理想情况下为无穷大），输入端几乎不会吸收任何电流（理想情况下为零）。因此，我们可以假设运算放大器的输入端是“断路”的，即没有电流流入或流出运算放大器的输入端，这就是所谓的“虚断”。

那么流入2端的电流就是0A，Vout/(R35+R33+R31)=Vin/(R33+R31),Vout/vin = (R35+R33+R31)/(R33+R33) =5.03
