BPF_PROG_TYPE_SOCKET_FILTER，从宏字面意思比较容易想到实现的是socket filter功能，它区别于sockops和tracepoint等功能，需要额外借助setsockopt能力将功能函数和socket绑定，功能才能真正生效。

如何定该类型

在内核态功能函数中定义SEC("socketxxxx")，则会被解析为BPF_PROG_TYPE_SOCKET_FILTER类型功能。

比如内核中实现的三个example程序：
samples/bpf/sockex1_kern.c --->SEC("socket1")
samples/bpf/sockex1_user.c
samples/bpf/sockex2_kern.c --->SEC("socket2")
samples/bpf/sockex2_user.c
samples/bpf/sockex3_kern.c --->SEC("socket3")
samples/bpf/sockex3_user.c

功能程序加载

这个没什么好讲的，程序肯定是装载到了内核，内核定义了一个数据结构

 478 struct bpf_prog {
 479         u16                     pages;          /* Number of allocated pages */
 480         u16                     jited:1,        /* Is our filter JIT'ed? */
 481                                 jit_requested:1,/* archs need to JIT the prog */
 482                                 undo_set_mem:1, /* Passed set_memory_ro() checkpoint */
 483                                 gpl_compatible:1, /* Is filter GPL compatible? */
 484                                 cb_access:1,    /* Is control block accessed? */
 485                                 dst_needed:1,   /* Do we need dst entry? */
 486                                 blinded:1,      /* Was blinded */
 487                                 is_func:1,      /* program is a bpf function */
 488                                 kprobe_override:1, /* Do we override a kprobe? */
 489                                 has_callchain_buf:1; /* callchain buffer allocated? */
 490         enum bpf_prog_type      type;           /* Type of BPF program */
 491         enum bpf_attach_type    expected_attach_type; /* For some prog types */
 492         u32                     len;            /* Number of filter blocks */
 493         u32                     jited_len;      /* Size of jited insns in bytes */
 494         u8                      tag[BPF_TAG_SIZE];
 495         struct bpf_prog_aux     *aux;           /* Auxiliary fields */
 496         struct sock_fprog_kern  *orig_prog;     /* Original BPF program */
 497         unsigned int            (*bpf_func)(const void *ctx,
 498                                             const struct bpf_insn *insn);
 499         /* Instructions for interpreter */
 500         union {
 501                 struct sock_filter      insns[0];
 502                 struct bpf_insn         insnsi[0];
 503         };
 504 };

该数据解决在内核态功能函数被解析后逐渐初始化，并且最终初始化完整。

那么struct bpf_prog对象是如何被外部引用的呢？通过文件的方式实现。

在linux内核中万物都可以定位为文件，通过文件的方式让隐晦的内容呈现给用户，用户通过文件fd的方式就可以快速的获取struct bpf_prog对象。片段代码如下：

1366         err = bpf_prog_new_fd(prog);
1367         if (err < 0) {
1368                 /* failed to allocate fd.
1369                  * bpf_prog_put() is needed because the above
1370                  * bpf_prog_alloc_id() has published the prog
1371                  * to the userspace and the userspace may
1372                  * have refcnt-ed it through BPF_PROG_GET_FD_BY_ID.
1373                  */
1374                 bpf_prog_put(prog);
1375                 return err;
1376         }

prog就是功能型函数的存储对象，通过bpf_prog_new_fd最终实现了和文件关联，并且后续可以通过文件方式关联找到struct bpf_prog对象，事实上setsockopt就是这么实现将struct bpf_prog对象和sock关联的。

功能程序关联

struct bpf_prog对象肯定要和sock关联，然后才能在sock关键路径上被调用执行。

 11 int main(int ac, char **argv)
 12 {
 13         char filename[256];
 14         FILE *f;
 15         int i, sock;
 16
 17         snprintf(filename, sizeof(filename), "%s_kern.o", argv[0]);
 18
 19         if (load_bpf_file(filename)) {
 20                 printf("%s", bpf_log_buf);
 21                 return 1;
 22         }
 23
 24         sock = open_raw_sock("lo");
 25
 26         assert(setsockopt(sock, SOL_SOCKET, SO_ATTACH_BPF, prog_fd,
 27                           sizeof(prog_fd[0])) == 0);

26行代码正式将prog对象和sock关联。

setsockopt 的关键代码片段：

1906                 if (level == SOL_SOCKET)
1907                         err =
1908                             sock_setsockopt(sock, level, optname, optval,
1909                                             optlen);
1910                 else




 939         case SO_ATTACH_BPF:
 940                 ret = -EINVAL;
 941                 if (optlen == sizeof(u32)) {
 942                         u32 ufd;
 943
 944                         ret = -EFAULT;
 945                         if (copy_from_user(&ufd, optval, sizeof(ufd)))
 946                                 break;
 947
 948                         ret = sk_attach_bpf(ufd, sk);
 949                 }
 950                 break;



1570 int sk_attach_bpf(u32 ufd, struct sock *sk)
1571 {
1572         struct bpf_prog *prog = __get_bpf(ufd, sk);
1573         int err;
1574
1575         if (IS_ERR(prog))
1576                 return PTR_ERR(prog);
1577
1578         err = __sk_attach_prog(prog, sk);
1579         if (err < 0) {
1580                 bpf_prog_put(prog);
1581                 return err;
1582         }
1583
1584         return 0;
1585 }


1176 static struct bpf_prog *__bpf_prog_get(u32 ufd, enum bpf_prog_type *attach_type,
1177                                        bool attach_drv)
1178 {
1179         struct fd f = fdget(ufd);
1180         struct bpf_prog *prog;
1181
1182         prog = ____bpf_prog_get(f);
1183         if (IS_ERR(prog))
1184                 return prog;
1185         if (!bpf_prog_get_ok(prog, attach_type, attach_drv)) {
1186                 prog = ERR_PTR(-EINVAL);
1187                 goto out;
1188         }
1189
1190         prog = bpf_prog_inc(prog);
1191 out:
1192         fdput(f);
1193         return prog;
1194 }
1195

功能挂载点

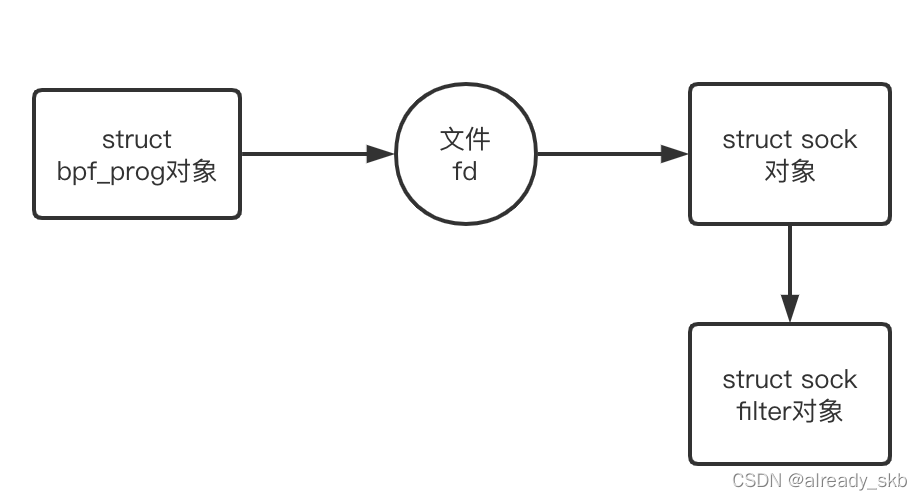

前面已经将了功能函数需要通过setsockopt实现和sock的关联，具体是存储在sock什么对象上？

1430 static int __sk_attach_prog(struct bpf_prog *prog, struct sock *sk)
1431 {
1432         struct sk_filter *fp, *old_fp;
1433
1434         fp = kmalloc(sizeof(*fp), GFP_KERNEL);
1435         if (!fp)
1436                 return -ENOMEM;
1437
1438         fp->prog = prog;
1439
1440         if (!__sk_filter_charge(sk, fp)) {
1441                 kfree(fp);
1442                 return -ENOMEM;
1443         }
1444         refcount_set(&fp->refcnt, 1);
1445
1446         old_fp = rcu_dereference_protected(sk->sk_filter,
1447                                            lockdep_sock_is_held(sk));
1448         rcu_assign_pointer(sk->sk_filter, fp);
1449
1450         if (old_fp)
1451                 sk_filter_uncharge(sk, old_fp);
1452
1453         return 0;
1454 }

最终prog对象指向了sk->sk_filter->prog。

功能函数执行

到这里已经很明显了，直接在内核过滤sk_filter就能找到相关的代码了。

 481 int sock_queue_rcv_skb(struct sock *sk, struct sk_buff *skb)
 482 {
 483         int err;
 484
 485         err = sk_filter(sk, skb);
 486         if (err)
 487                 return err;
 488
 489         return __sock_queue_rcv_skb(sk, skb);
 490 }

sk_filter就是BPF_PROG_TYPE_SOCKET_FILTER埋点函数。

raw_rcv -> raw_rcv_skb -> sock_queue_rcv_skb。

需要注意的是sk_filter看到的skb为拷贝后的副本。
