软件构造Lab3实验总结
1 实验目标概述
本次实验覆盖课程第 3、5、6 章的内容，目标是编写具有可复用性和可维护性的软件，主要使用以下软件构造技术：
⚫ 子类型、泛型、多态、重写、重载
⚫ 继承、代理、组合
⚫ 常见的 OO 设计模式
⚫ 语法驱动的编程、正则表达式
⚫ 基于状态的编程
⚫ API 设计、API 复用
本次实验给定了五个具体应用（径赛方案编排、太阳系行星模拟、原子结构可视化、个人移动 App 生态系统、个人社交系统），学生不是直接针对五个应用分别编程实现，而是通过 ADT 和泛型等抽象技术，开发一套可复用的 ADT 及其实现，充分考虑这些应用之间的相似性和差异性，使 ADT 有更大程度的复用（可复用性）和更容易面向各种变化（可维护性）。
2 实验环境配置
同实验1、实验2
3 实验过程
3.1 待开发的三个应用场景
首先请列出你要完成的具体应用场景（至少3个，1和2中选一，3必选，4和5中选一，鼓励完成更多的应用场景）。
径赛方案编排
原子结构可视化
个人社交系统
分析你所选定的多个应用场景的异同，理解需求：它们在哪些方面有共性、哪些方面有差异：
相同点：三个应用都需要实现若干圆形的轨道，实现圆形轨道上的物体，物体之间的关系以及这些所有这些对象之间的变化。

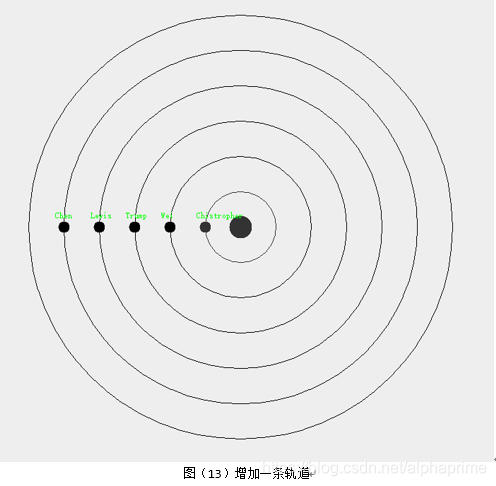

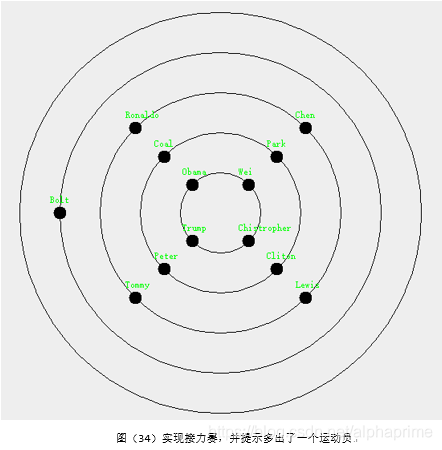

不同点：田径比赛中没有中心物体；轨道物体之间不需要关系；轨道物体与中心物体之间不需要关系；但是田径比赛需要分组,每分一组就是实现一个新的轨道系统；需要实现两种不同的比赛编排方案；同时需要支持为运动员更换赛道，更换组。

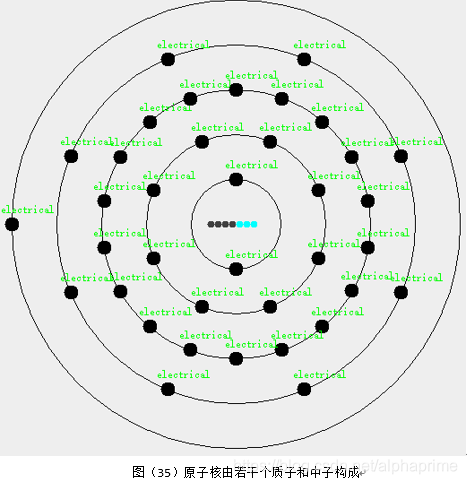

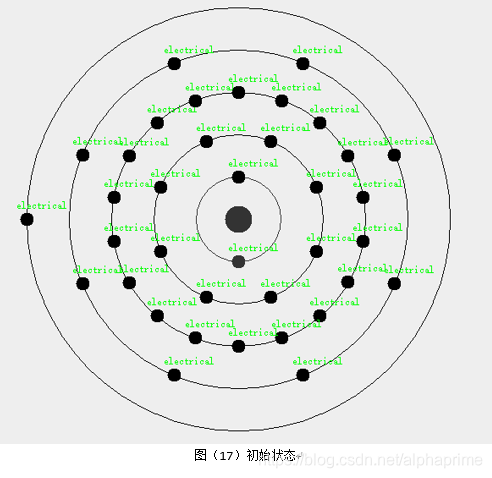

原子结构的可视化需要一个中心点物体，3.12的扩展版本要求将中心点物体表示成质子和中子；但是轨道系统只需要实现一个；轨道系统上的物体没有差别，都是电子；由于现实世界中无法准确测得电子的位置，因此无需考虑电子的绝对位置；但是需要实现电子在不同轨道之间的跃迁。

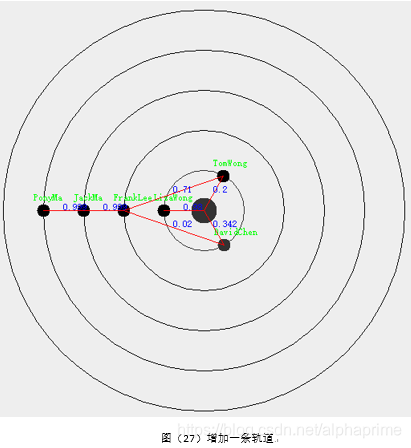

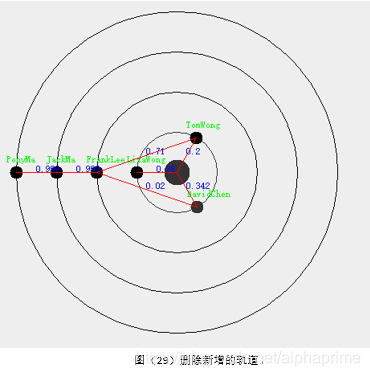

个人社交系统是最复杂的一个系统，要求从社交日志中恢复社交网络结构，判定每个用户在哪个轨道上；计算通过某个好友能间接认识多少好友，同时考虑亲密度因素；增加或删除某一条社交关系之后重新调整社交网络结构；计算社交网络上任意两个人之间的逻辑距离.
3.2 基于语法的图数据输入
由于本次实验需要从文件中读入数据建立轨道，因此需要使用正则表达式读入文件，不同的轨道系统需要使用不同的正则表达式，通过将正则表达式进行分组从而更容易的从文件中得到所需的数据，在读入数据的同时对相应的数据结构进行初始化，这些数据结构在建立轨道时需要用到，即读入文件和建立轨道是两个不同的函数，便于之后的扩展。代码如下：
//田径轨道：
public void creatingTrackFromFiles(String name)// 从外部文件读取数据构造轨道系统对象
{
String txt = new String();
String re1 = "(Athlete)"; // Word 1
String re2 = "(\\s+)"; // White Space 1
String re3 = "(:)"; // Any Single Character 1
String re4 = "(:)"; // Any Single Character 2
String re5 = "(=)"; // Any Single Character 3
String re6 = "(\\s+)"; // White Space 2
String re7 = "(<)"; // Any Single Character 4
String re8 = "((?:[a-z][a-z]+))"; // Word 2,姓名
String re9 = "(,)"; // Any Single Character 5
String re10 = "(\\d+)"; // Integer Number 1，编号
String re11 = "(,)"; // Any Single Character 6
String re12 = "((?:[a-z][a-z]+))"; // Word 3，国籍
String re13 = "(,)"; // Any Single Character 7
String re14 = "(\\d+)"; // Integer Number 2，年龄
String re15 = "(,)"; // Any Single Character 8
String re16 = "(\\d{1,2}\\.\\d{2}+)"; // Float 1，最佳成绩
String re17 = "(>)"; // Any Single Character 9
try
{
txt = new String(Files.readAllBytes(Paths.get("txt/" + name + "txt")));
}
catch (IOException e)
{
// TODO: handle exception
e.printStackTrace();
}
Pattern p = Pattern.compile(re1 + re2 + re3 + re4 + re5 + re6 + re7 + re8 + re9 + re10 + re11 + re12 + re13
+ re14 + re15 + re16 + re17, Pattern.CASE_INSENSITIVE | Pattern.DOTALL);
Matcher m = p.matcher(txt);
while (m.find())
{
String word1 = m.group(8);// 姓名
String int1 = m.group(10);// 编号
String word2 = m.group(12);// 国籍
String int2 = m.group(14);// 年龄
String float1 = m.group(16);// 最佳成绩
trackE1 temp = factory.manufactureE(word1, Integer.parseInt(int1), word2, Integer.parseInt(int2),
Float.parseFloat(float1));
athlete.add(temp);// parseInt和parseFloat都是构造常量
}
String re18 = "(Game)"; // Word 1
String re19 = "(\\s+)"; // White Space 1
String re20 = "(:)"; // Any Single Character 1
String re21 = "(:)"; // Any Single Character 2
String re22 = "(=)"; // Any Single Character 3
String re23 = "(\\s+)"; // White Space 2
String re24 = "(\\d+)"; // Integer Number 1
Pattern p1 = Pattern.compile(re18 + re19 + re20 + re21 + re22 + re23 + re24,
Pattern.CASE_INSENSITIVE | Pattern.DOTALL);
Matcher m1 = p1.matcher(txt);
while (m1.find())
{
String int11 = m1.group(7);
playType = Integer.parseInt(int11);// 得到比赛种类
}
String re25 = "(NumOfTracks)"; // Word 1
String re26 = "(\\s+)"; // White Space 1
String re27 = "(:)"; // Any Single Character 1
String re28 = "(:)"; // Any Single Character 2
String re29 = "(=)"; // Any Single Character 3
String re30 = "(\\s+)"; // White Space 2
String re31 = "(\\d+)"; // Integer Number 1
Pattern p2 = Pattern.compile(re25 + re26 + re27 + re28 + re29 + re30 + re31,
Pattern.CASE_INSENSITIVE | Pattern.DOTALL);
Matcher m2 = p2.matcher(txt);
while (m2.find())
{
String int12 = m2.group(7);
trackNumber = Integer.parseInt(int12);// 得到轨道数目
}
}
//原子轨道：
public void creatingTrackFromFiles(String name)// 从外部文件读取数据构造轨道系统对象
{
String txt = new String();
try
{
txt = new String(Files.readAllBytes(Paths.get("txt/" + name + "txt")));
}
catch (IOException e)
{
// TODO: handle exception
e.printStackTrace();
}
String fre9 = "(NumberOfTracks)"; // Word 3
String fre10 = "(\\s+)"; // White Space 4
String fre11 = "(:)"; // Any Single Character 4
String fre12 = "(:)"; // Any Single Character 5
String fre13 = "(=)"; // Any Single Character 6
String fre14 = "(\\s+)"; // White Space 5
String fre15 = "(\\d+)"; // Integer Number 1
Pattern fp = Pattern.compile(fre9 + fre10 + fre11 + fre12 + fre13 + fre14 + fre15,
Pattern.CASE_INSENSITIVE | Pattern.DOTALL);
Matcher fm = fp.matcher(txt);
System.out.println(fre15);
if (fm.find())// 顶多匹配到一次，只需要用if
{
trackNumber2 = Integer.parseInt(fm.group(7));
}
String re1 = "(ElementName)"; // Word 1
String re2 = "(\\s+)"; // White Space 1
String re3 = "(:)"; // Any Single Character 1
String re4 = "(:)"; // Any Single Character 2
String re5 = "(=)"; // Any Single Character 3
String re6 = "(\\s+)"; // White Space 2
String re7 = "((?:[a-z][a-z]+))"; // Word 2
String re8 = "(\\s+)"; // White Space 3
String re9 = "(NumberOfTracks)"; // Word 3
String re10 = "(\\s+)"; // White Space 4
String re11 = "(:)"; // Any Single Character 4
String re12 = "(:)"; // Any Single Character 5
String re13 = "(=)"; // Any Single Character 6
String re14 = "(\\s+)"; // White Space 5
String re15 = "(\\d+)"; // Integer Number 1
String re16 = "(\\s+)"; // White Space 6
String re17 = "(NumberOfElectron)"; // Word 4
String re18 = "(\\s+)"; // White Space 7
String re19 = "(:)"; // Any Single Character 7
String re20 = "(:)"; // Any Single Character 8
String re21 = "(=)"; // Any Single Character 9
String re22 = "(\\s+)"; // White Space 8
// re22之后出现轨道数\电子数
String re23 = "(\\d+)"; // Integer Number 2
String re24 = "(\\/)"; // Any Single Character 10
// String re25="(\\d+/+d)"; // Integer Number 3
String re25 = "(\\d+)"; // Integer Number 3
String re26 = "(;)"; // Any Single Character 11
String re = re1 + re2 + re3 + re4 + re5 + re6 + re7 + re8 + re9 + re10 + re11 + re12 + re13 + re14 + re15 + re16
+ re17 + re18 + re19 + re20 + re21 + re22;
String numRe = re23 + re24 + re25 + re26;
for (int i = 0; i < trackNumber2 - 1; i++)
{
re = re + numRe;
}
String re27 = "(\\d+)"; // Integer Number 10
String re28 = "(\\/)"; // Any Single Character 18
String re29 = "(\\d+)"; // Integer Number 11
String finalNumRe = re27 + re28 + re29;
re = re + finalNumRe;
Pattern p = Pattern.compile(re, Pattern.CASE_INSENSITIVE | Pattern.DOTALL);
Matcher m = p.matcher(txt);
if (m.find())// 顶多匹配到一次，只需要用if
{
String word2 = m.group(7);// 原子核名称
central = factory.manufactureL(word2);
String int1 = m.group(15);// 原子核外轨道数目
trackNumber2 = Integer.parseInt(int1);// 确定核外轨道数目
for (int i = 0; i < trackNumber2 - 1; i++)
{
String temp = m.group(22 + i * 4 + 3);
trackObjectNumber.put(i, Integer.parseInt(temp));// 通过轨道号查询该轨道上有多少个电子
}
// 结尾没有分号
String temp1 = m.group(22 + (trackNumber2 - 1) * 4 + 3);
trackObjectNumber.put(trackNumber2 - 1, Integer.parseInt(temp1));
}
}
//社交网络：
public void creatingTrackFromFiles(String name)
{
String txt = new String();
try
{
txt = new String(Files.readAllBytes(Paths.get("txt/" + name + "txt")));
}
catch (IOException e)
{
// TODO: handle exception
e.printStackTrace();
}
String re1 = "(CentralUser)"; // Word 1
String re2 = "(\\s*)"; // White Space 1
String re3 = "(:)"; // Any Single Character 1
String re4 = "(:)"; // Any Single Character 2
String re5 = "(=)"; // Any Single Character 3
String re6 = "(\\s*)"; // White Space 2
String re7 = "(<)"; // Any Single Character 4
String re8 = "((?:[a-z][a-z]*[0-9]*[a-z0-9]*))"; // Word 2
String re9 = "(,)"; // Any Single Character 5
String re10 = "(\\s*)";
String re11 = "(\\d+)"; // Integer Number 1
String re12 = "(,)"; // Any Single Character 6
String re13 = "(\\s*)";
String re14 = "([a-z])"; // Any Single Word Character (Not Whitespace) 2
String re15 = "(>)"; // Any Single Character 7
Pattern p = Pattern.compile(
re1 + re2 + re3 + re4 + re5 + re6 + re7 + re8 + re9 + re10 + re11 + re12 + re13 + re14 + re15,
Pattern.CASE_INSENSITIVE | Pattern.DOTALL);
Matcher m = p.matcher(txt);
if (m.find())// 只会find一次
{
System.out.println("find central!");
String word1 = m.group(1);
String c1 = m.group(2);
String c2 = m.group(3);
String c3 = m.group(4);
String ws2 = m.group(5);
String c4 = m.group(6);
String word2 = m.group(7);
String c5 = m.group(8);// 姓名
String int1 = m.group(9);
String c6 = m.group(10);
String w2 = m.group(11);// 年龄
String c7 = m.group(12);
String c8 = m.group(14);// 性别
central = factory.manufactureL(c5, Integer.parseInt(w2), c8.charAt(0));// 构造中心点物体
}
// new socialL1(c5, Integer.parseInt(w2), c8.charAt(0))
// Friend里的人不一定和中心点人有关系
String fre1 = "(Friend)"; // Word 1
String fre2 = "(\\s*)"; // White Space 1
String fre3 = "(:)"; // Any Single Character 1
String fre4 = "(:)"; // Any Single Character 2
String fre5 = "(=)"; // Any Single Character 3
String fre6 = "(\\s*)"; // White Space 2
String fre7 = "(<)"; // Any Single Character 4
String fre8 = "((?:[a-z][a-z]*[0-9]*[a-z0-9]*))"; // Alphanum 1
String fre9 = "(,)"; // Any Single Character 5
String fre10 = "(\\s*)"; // White Space 1
String fre11 = "(\\d+)"; // Integer Number 1
String fre12 = "(,)"; // Any Single Character 6
String fre13 = "(\\s*)"; // White Space 1
String fre14 = "([a-z])"; // Any Single Word Character (Not Whitespace) 1
String fre15 = "(>)"; // Any Single Character 7
Pattern fp = Pattern.compile(fre1 + fre2 + fre3 + fre4 + fre5 + fre6 + fre7 + fre8 + fre9 + fre10 + fre11
+ fre12 + fre13 + fre14 + fre15, Pattern.CASE_INSENSITIVE | Pattern.DOTALL);
Matcher fm = fp.matcher(txt);
System.out.println("start to find friend!");
while (fm.find())// 不止匹配一次
{
System.out.println("find friend!");
String fword1 = fm.group(1);
String fws1 = fm.group(2);
String fc1 = fm.group(3);
String fc2 = fm.group(4);
String fc3 = fm.group(5);
String fws2 = fm.group(6);
String fc4 = fm.group(7);
String falphanum1 = fm.group(8);// 姓名
String fc5 = fm.group(9);
String fint1 = fm.group(10);
String ffc6 = fm.group(11);// 年龄
String fw1 = fm.group(12);
String fc7 = fm.group(14);// 性别
socialE1 tempFriend = factory.manufactureE(falphanum1, Integer.parseInt(ffc6), fc7.charAt(0));
// new socialE1(falphanum1, Integer.parseInt(ffc6), fc7.charAt(0));
friend.put(falphanum1, tempFriend);// 通过名字找到人，初始化friend映射
// socialNetWork重写了父类中的方法
relationship.put(tempFriend, new HashSet<socialE1>());// 匹配的同时对“关系”进行初始化
intimacyFriend.put(falphanum1, new HashMap<String, Float>());// 初始化映射
}
String sre1 = "(SocialTie)"; // Word 1
String sre2 = "(\\s*)"; // White Space 1
String sre3 = "(:)"; // Any Single Character 1
String sre4 = "(:)"; // Any Single Character 2
String sre5 = "(=)"; // Any Single Character 3
String sre6 = "(\\s*)"; // White Space 2
String sre7 = "(<)"; // Any Single Character 4
String sre8 = "((?:[a-z][a-z]*[0-9]*[a-z0-9]*))";
String sre9 = "(,)"; // Any Single Character 5
String sre10 = "(\\s*)";
String sre11 = "((?:[a-z][a-z]*[0-9]*[a-z0-9]*))"; // Alphanum 2
String sre12 = "(,)"; // Any Single Character 6
String sre13 = "(\\s*)";
String sre14 = "([01](?:\\.{1}\\d{1,3}){0,1})"; // Float 1
// ([+-]?\\d*\\.\\d+)(?![-+0-9\\.])
String sre15 = "(>)"; // Any Single Character 7
Pattern normalSp = Pattern.compile(sre1 + sre2 + sre3 + sre4 + sre5 + sre6 + sre7 + sre8 + sre9 + sre10 + sre11
+ sre12 + sre13 + sre14 + sre15, Pattern.CASE_INSENSITIVE | Pattern.DOTALL);
Matcher normalSm = normalSp.matcher(txt);
// 当这个while循环执行完毕之后，轨道系统就建立起来了
// addLErelationship：本质上是一个集合，不需要执行，在addTrackObject里执行
// addEErelationship：一个映射，映射的value值还是一个映射，仅限于轨道物体
// superIntimacyFriend: 存储第一层轨道上的人与中心物体之间的关系，以及亲密度
// intimacyFriend：仅限于轨道物体，跟中心物体无任何关系，其中key值的数量==addLErelationship中元素的数量==轨道上的物体总数
while (normalSm.find())
{
System.out.println("Find it!");
String normalSalphanum1 = normalSm.group(8);// person1
String normalSalphanum2 = normalSm.group(11);// person2
String normalSfloat1 = normalSm.group(14);// 亲密度
socialTie.add(new tie(normalSalphanum1, normalSalphanum2, Float.parseFloat(normalSfloat1)));
}
}
3.3 面向复用的设计：CircularOrbit<L,E>
所要实现的三个轨道系统具有共性方法，在CircularOrbit<L,E>接口中实现它们的共性方法例如增加轨道、增加物体、增加关系、获取相应的数据结构等，函数以及函数说明如下：
/**
* 增加轨道
* 新建一个轨道对象(track)，并新建一个轨道到物体的映射
*/
public void addTrack();//增加一条轨道
/*
* 删除一条轨道
* @param 轨道的编号
* 在存储轨道的数据结构中删除这条轨道，同时在轨道系统中删除这条轨道上的所有物体，
* 这些物体所关联的关系也会被删除
*/

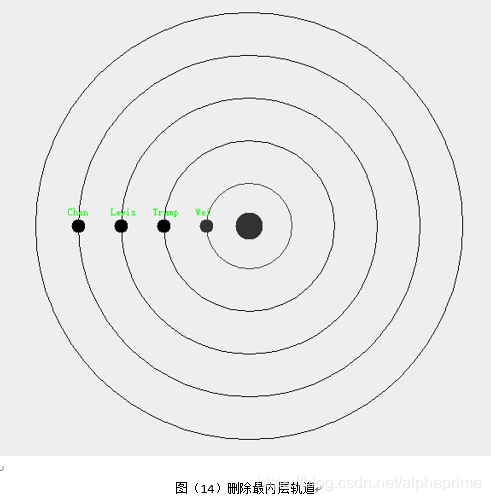

public void deleteTrack(int number);//去除一条轨道
/**
* 增加中心点物体
* @param cre 中心物体
* 以给定的参数新建一个中心点物体类的实例
*/
public void addCentralObject(L cre);//增加中心点物体
/**
* 在给定轨道上增加一个给定物体，需要处理异常情况如给定的轨道编号不存在。如果成功添加物体，
* 则新建物体到轨道的映射，物体到位置（角度）的映射，以及物体间关系的映射
* @param ob 轨道编号
* @param t 轨道物体
* @return 成功添加物体则返回true,否则返回false并给出错误提示
*/

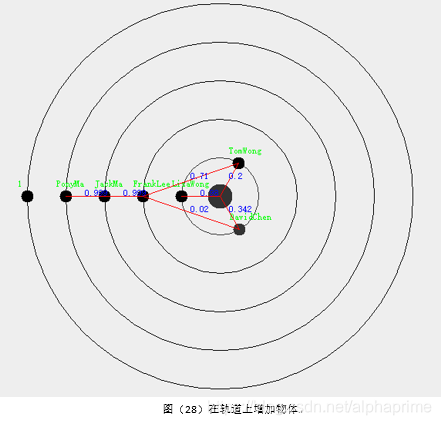

public boolean addTrackObject(E ob, int t);//向特定轨道上增加一个物体（不考虑物理位置）
/**
* 删除给定轨道上的给定物体，需要处理异常情况如给定的轨道编号不存在，给定物体不在给定轨道上。
* 如果成功删除物体，则需同时删除轨道到该物体的映射，该物体到轨道的映射，该物体到位置（角度）的映射，
* 该物体与轨道物体关联的关系，该物体与中心点物体关联的关系
* @param ob 轨道编号
* @param t 轨道物体
* @return 成功删除物体则返回true,否则返回false并给出错误提示
*/
public boolean deleteTrackObject(E ob, int t);// 向特定轨道上删除一个物体（不考虑物理位置）
/**
* 增加给定轨道物体与中心物体之间的关系，需要处理异常情况如给定物体不在系统中。
* 如果轨道物体符合要求，则在相应的数据结构Map中新增一对映射即可
* @param e2 轨道物体
* @return 如果增加成功则返回true,否则返回false并给出错误提示
*/
public boolean addLErelationship(E e2);//增加中心物体和轨道物体之间的关系
/**
* 增加两个给定轨道物体之间的关系，需要处理异常情况如给定物体不在系统中。
* 如果轨道物体符合要求，则在相应的数据结构Map中新增一对映射即可
* @param e1 轨道物体
* @param e2 轨道物体
* @return 如果增加成功则返回true,否则返回false并给出错误提示
*/
public boolean addEErelationship(E e1,E e2);//增加两个轨道物体之间的关系
/**
* 删除两个给定轨道物体之间的关系，需要处理异常情况如给定物体不在系统中。
* 如果轨道物体符合要求，则在相应的数据结构Map中删除一对映射即可
* @param e1 轨道物体
* @param e2 轨道物体
* @return 如果删除成功则返回true,否则返回false并给出错误提示
*/
public boolean deleteEErelationship(E e1,E e2);
/**
* 删除给定轨道物体与中心物体之间的关系，需要处理异常情况如给定物体不在系统中。
* 如果轨道物体符合要求，则在相应的数据结构Map中删除一对映射即可
* @param e2 轨道物体
* @return
*/
public boolean deleteLErelationship(E e2);
/**
* 从给定的文件中读入建立轨道系统必要的参数，并存储在相应的数据结构中，
* 不同类型的轨道系统读入文件采用不同的方式
* @param name 文件名称
*/
public void creatingTrackFromFiles(String name);//从外部文件读取数据构造轨道系统对象
/**
* 给定轨道系统和轨道编号，将该物体从原有轨道移动到轨道编号对应的轨道上，需要
* 处理异常情况如轨道物体不在轨道系统中，轨道编号超出范围等。移动成功后需要改变相应、
* 的轨道到物体的映射、物体到轨道的映射
* @param object 轨道物体
* @param t 轨道编号
* @return 如果跃迁成功则返回true,否则返回false并给出错误提示
*/
public boolean transit (E object, int t);//原子结构中的电子可以跃迁，社交网络中的人的地位可以变化
/**
* 通过防御性克隆安全返回轨道系统中轨道物体到其所在位置的映射
* @return 轨道物体到其所在位置的映射
*/
public Map<E, Double> getAngle();
/**
* 通过防御性克隆安全返回轨道系统中轨道物体到其所在轨道的映射
* @return 轨道物体到其所在轨道的映射
*/
public Map<E, Integer> getObjectTrack();
/**
* 通过防御性克隆安全返回轨道系统中存储轨道物体之间关系的映射
* @return 存储轨道物体之间关系的映射
*/
public Map<E, Set<E>> getRelationship();
/**
* 通过防御性克隆安全返回轨道系统中轨道到其上所有的物体的映射
* @return 轨道到其上所有的物体的映射
*/
public Map<Integer, Set<E>> getTrackObject();
/**
* 通过防御性克隆安全返回轨道系统中存储轨道物体与中心点物体关系的映射
* @return 存储轨道物体与中心点物体关系的映射
*/
public Set<E> getLErelationship();
/**
* 通过防御性克隆安全返回轨道系统中存储轨道物体之间联系信息映射
* @return 存储轨道物体之间联系信息映射
*/
public List<tie> getSocialTie();
/**
* 返回轨道系统的中心点物体(不可变类型)
* @return 轨道系统的中心点物体
*/
public L getCentral();
接着完成ConcreteCircularObject类实现接口中的所有方法，ConcreteCircularObject作为三个具体轨道系统的父类，定义了若干数据结构以保存图中物体、关系、位置等信息：
final List<Track> physical = new ArrayList<Track>();// 列表编号表示轨道层号，轨道对象中包含物体E,未把Track当成占位符
final Map<Integer, Set<E>> trackObject = new HashMap<Integer, Set<E>>();// 轨道映射物体的列表
final Map<E, Integer> objectTrack = new HashMap<E, Integer>();// 物体映射轨道的列表
final Map<E, Set<E>> relationship = new HashMap<E, Set<E>>();// 存储轨道物体之间的关系
final Set<E> LErelationship = new HashSet<E>();// 存储中心点物体和轨道物体之间的关系，在社交网络中是指第一层人
final Map<E, Double> angle = new HashMap<E, Double>();// 存储每个物体的角度
// final Map<E, Integer> objectGroup = new HashMap<E, Integer>();// 物体到组别的映射
final physicalShelf shelf = new physicalShelf();
final trackFactory realTrackFactory = new trackFactory();
final List<tie> socialTie = new ArrayList<tie>();

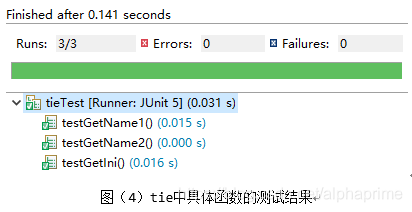

注意到为最后一个对象List<tie> socialTie，其中tie类型是为关系定义的ADT，tie是不可变类型，其具体实现代码如下：
public class tie
{
private final String name1;
private final String name2;
private final float ini;
public tie(String name1, String name2, float ini)
{
this.name1 = name1;
this.name2 = name2;
this.ini = ini;
}
public String getName1()
{
return name1;
}
public String getName2()
{
return name2;
}
public float getIni()
{
return ini;
}
}
ConcreteCircularObject中各方法的具体实验以及正确性已在实验课上验收过，此处不再赘述，下面从ConcreteCircularObject派生出三个具体轨道系统类：trackGame（田径比赛）,atomStructure（原子轨道）,socialNetWork（社交网络）。

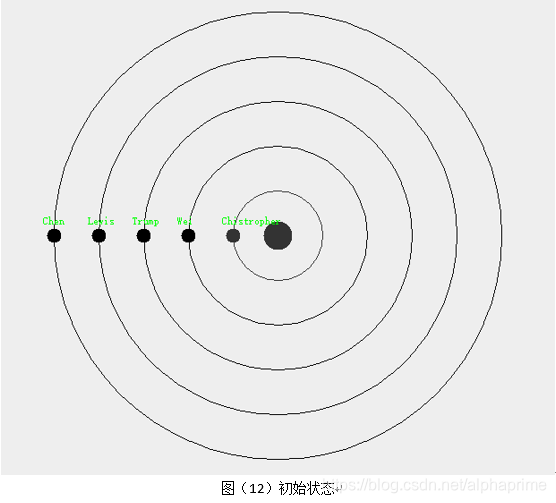

其中，trackGame完全继承ConcreteCircularObject，不做任何改动，但是田径比赛需要分组，所以需要若干各轨道系统，即需要若干个trackGame，因此需要定义一个管理trackGame的类functionTrackGame，functionTrackGame负责读入文件，产生不同的比赛方案（即产生不同数目的trackGame，同时采用不同的策略让运动员在轨道上形成排列，此处需要用到strategy模式），调整运动员之间的轨道。
atomStructure增加了若干对象：
private Map<Integer, Integer> trackObjectNumber = new HashMap<Integer, Integer>();// 每个轨道上有多少个电子
int trackNumber2 = 0;// 有多少个轨道
private atomFactory factory = new atomFactory();

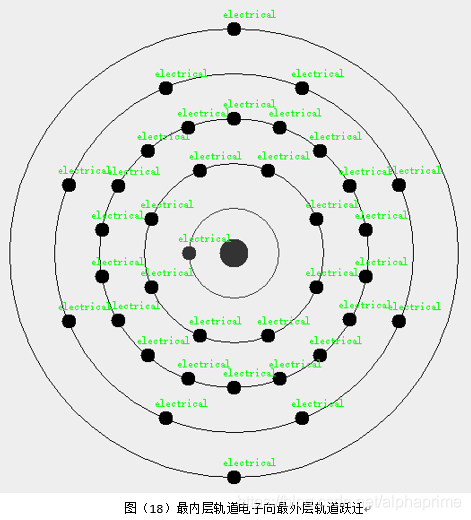

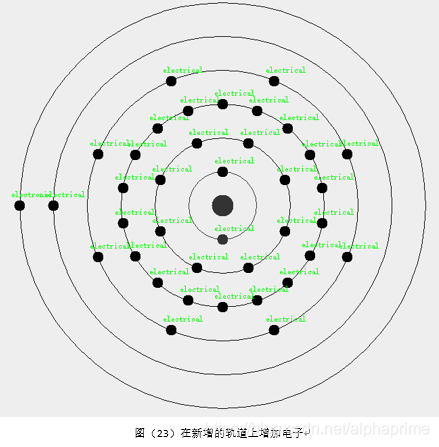

同时负责读入文件，建立atomStructure轨道系统，完成电子跃迁。
socialNetWork中也增加了若干对象：
private final Map<String, socialE1> friend = new HashMap<String, socialE1>();// 通过名字找到人
private final Map<String, Map<String, Float>> intimacyFriend = new HashMap<String, Map<String, Float>>();// 存储轨道人间的亲密度
private final Map<String, Float> superIntimacyFriend = new HashMap<String, Float>();// 存储与中心人的亲密度
private final List<String> temp1 = new ArrayList<String>();// 存储例外情况
private final List<String> temp2 = new ArrayList<String>();// 存储例外情况
private final List<Float> temp3 = new ArrayList<Float>();// 存储例外情况
private socialFactory factory = new socialFactory();//工厂方法
socialNetWork负责从文件中读入数据，建立轨道，求出某个朋友的“信息扩散度”，增加\删除轨道物体与轨道物体之间的关系，增加\删除轨道物体与中心物体之间的关系。

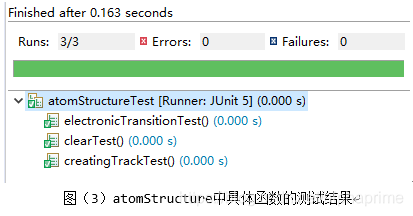

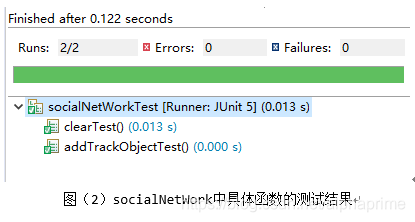

三个具体类中的方法实现已在实验课上向助教验收，此处不再赘述。接下来是Junit Test，由于具体类中的很多方法都是通过父类中的方法聚合而成的，同时，部分方法在读入文件并可视化的时候已经检验了其正确性，所以Junit Test主要集中在对ConcreteCircularObject中方法的测试以及对中心物体、轨道物体、轨道、关系的测试。
测试的策略总结起来就是新建一个轨道系统，然后以特定的参数调用被测试的方法，判断它能否处理异常以及返回正确结果，具体代码不再赘述，测试的结果如下：

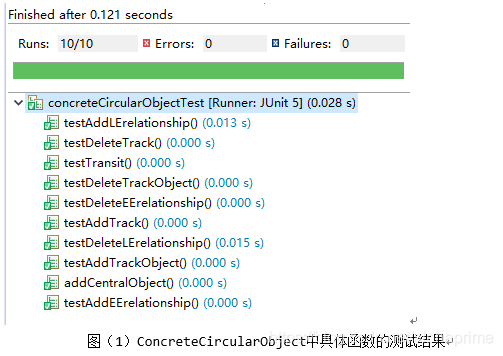

对轨道系统中方法的测试：
对关系中方法的测试：

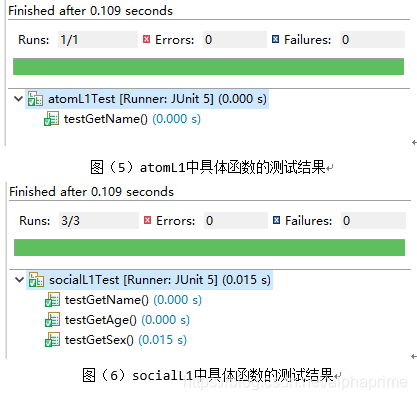

对中心点物体中方法的测试：

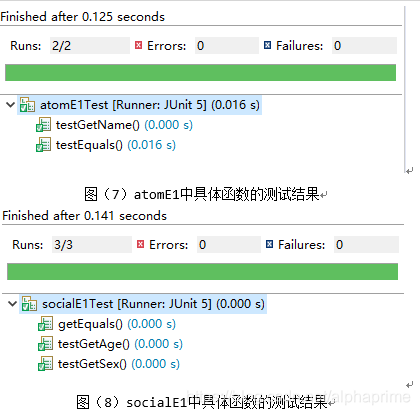

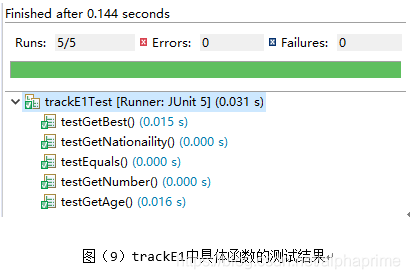

对轨道物体中方法的测试：

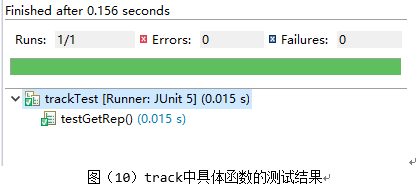

对轨道中方法的测试：
3.4 面向复用的设计：Track
track轨道类是通用的，只有半径参数，三个轨道系统中轨道都是一样的，需要注意轨道是不可变对象，定义半径时需要采用private final修饰：
public class Track
{
private final int rep;
// Abstraction function:
// 作为所有轨道的父类，具有共同属性：“半径”
// Representation invariant:
// 一个轨道物体的名称是String类型，不可变
// Safety from rep exposure:
// String本身是不可变的，同时中心物体的名称是final类型，指向不会改变
public void checkRep()
{
assertTrue(rep>=0);
}
public Track(int rep)// 构造函数
{
checkRep();
this.rep = rep;
}
public int getRep()
{
checkRep();
return rep;
}
}
3.5 面向复用的设计：L
L是中心点物体的父类，所有的中心点物体都有一些共同的特征，例如都有名字，而扩展版本还要求中心点物体可以由多个物体构成，同时它时不可变对象，定义物体特征时需要采用private final修饰，中心点物体的父类代码如下：
public class L1
{
private final String name;//中心物体是不可变类型
//Abstraction function:
//作为所有中心物体的父类，具有共同属性：“名称”
//Representation invariant:
//一个中心物体的名称是String类型，不可变
//Safety from rep exposure:
//String本身是不可变的，同时中心物体的名称是final类型，指向不会改变
public void checkRep()
{
assertTrue(name!=null);
}
public String getName()
{
checkRep();
return name;
}
public L1(String name)//构造函数
{
this.name = name;
checkRep();
}
}
从中心点物体派生出子类atomL1(原子系统中的原子核)和socialL1（社交网络中的中心人），田径比赛轨道系统中心点没有物体因此不需要派生，具体代码如下：
atomL1:
public class atomL1 extends L1
{
public atomL1(String name)
{
super(name);
}
}
socialL1:
public class socialL1 extends L1
{
private final int age;
private final char sex;
public socialL1(String name, int age, char sex)
{
super(name);
this.age = age;
this.sex = sex;
}
public int getAge()
{
return age;
}
public char getSex()
{
return sex;
}
}
3.6 面向复用的设计：PhysicalObject
所有处在轨道上的物体都有一些共同的特征，例如都有名字，需要注意轨道物体是不可变类型，定义物体特征时需要采用private final修饰，轨道物体父类E1的代码如下：
public class E1//所有的方法都已经实现，依然可以用abstract
{
private final String name;//物体名称
//Abstraction function:
//作为所有轨道物体的父类，具有共同属性：“名称”
//Representation invariant:
//一个轨道物体的名称是String类型，不可变
//Safety from rep exposure:
//String本身是不可变的，同时中心物体的名称是final类型，指向不会改变
public void checkRep()
{
assertTrue(name!=null);
}
public String getName()
{
checkRep();
return name;
}
public E1(String name)
{
this.name = name;
checkRep();
}
public boolean equals(E1 e)
{
if(e.getName().equals(this.name))
{
return true;
}
else
{
return false;
}
}
}
从E1可以派生出trackE1（轨道上的运动员）、atomE1（轨道上的电子）、socialE1（轨道上的人），具体代码如下：
trackE1:
public class trackE1 extends E1
{
private final int number;//号码
private final String nationaility;//国籍
private final int age;//年龄
private final double best;//本年度最好成绩
public trackE1(String name,int number,String nationaility,int age,double best)
{
super(name);//父类构造函数
this.number = number;
this.nationaility = nationaility;
this.age = age;
this.best = best;
}
//以下四类都是不可变的
public int getNumber()
{
return number;
}
public String getNationaility()
{
return nationaility;
}
public int getAge()//返回的只是一个常量
{
return age;
}
public double getBest()
{
return best;
}
public boolean equals(trackE1 temp)//比较两个运动员是否是同一个运动员
{
if(temp.getName().equals(this.getName())&&temp.getAge() == this.age&&temp.getNumber() == this.number&&temp.getNationaility().equals(this.nationaility))
{
return true;
}
else
{
return false;
}
}
}
atomE1:
public class atomE1 extends E1
{
public atomE1(String name)
{
super(name);
}
}
socialE1:
public class socialE1 extends E1
{
private final int age;
private final char sex;
public socialE1(String name, int realAge, char string)
{
super(name);
this.age = realAge;
this.sex = string;
}
public int getAge()
{
return age;
}
public char getSex()
{
return sex;
}
public boolean equals(socialE1 e)
{
if (e.getName().equals(this.getName()) && e.getAge() == this.age && e.getSex() == this.sex)
{
return true;
}
else
{
return false;
}
}
}
3.7 可复用API设计

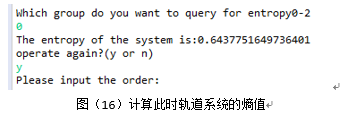

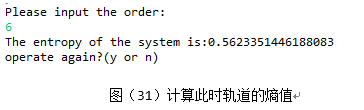

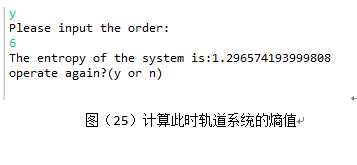

可复用API设计是针对ConcreteCircularObject设计的，具有普遍性，首先是计算熵值，通过轨道信息和熵值公式不难计算：
public double getObjectDistributionEntropy(circularOrbit c)
{
double entropy = 0.00;
int num = 0;
Map<Integer, Set<E>> temp = c.getTrackObject();
int trackNumber = temp.size();
List<Double> probability = new ArrayList<Double>();
Iterator<Integer> iterator = temp.keySet().iterator();
while (iterator.hasNext())
{
Set<E> etemp = temp.get(iterator.next());
num = num + temp.size();
}
Iterator<Integer> iterator2 = temp.keySet().iterator();
while (iterator2.hasNext())
{
Set<E> etemp2 = temp.get(iterator2.next());
double e = (double) etemp2.size() / (double) num;
probability.add(e);
}
for (int i = 0; i < probability.size(); i++)
{
double e1 = probability.get(i);
entropy = entropy + e1 * Math.log(e1);
}
return (-1) * entropy;
}
接着是计算两个物体间最短逻辑距离，用到层序遍历算法，通过物体间的关系确定某个物体相对于另一个物体的逻辑层数：
public int getLogicalDistance(circularOrbit c, E e1, E e2)
{
// 层序遍历
if (e1.equals(e2))
{
return 0;
}
int length = 1;
// Map<E, Integer> grade = new HashMap<E, Integer>();
Map<E, Set<E>> real = c.getRelationship();
List<E> queue = new ArrayList<E>();
Set<E> flag = new HashSet<E>();// 集合内的人都已经被访问过了
queue.add(e1);
while (queue.size() != 0)
{
int size = queue.size();
List<E> cQueue = new ArrayList<E>();
for (int i = 0; i < size; i++)
{
E e = queue.get(0);// 队首元素出队
queue.remove(0);
if (real.containsKey(e))
{
Set<E> tempReal = real.get(e);// 获取当前点的所有关联点的集合
Iterator<E> iterator = tempReal.iterator();// 对该集合进行遍历
while (iterator.hasNext())
{
E te = iterator.next();
// 这一步意味着必须重写三个应用类中的equals方法
if (te.equals(e2))
{
return length;
}
else
{
if (!flag.contains(te))
{
flag.add(te);
cQueue.add(te);
}
}
}
}
else
{
System.out.println("the person shouldn't appear in the orbit system!");
return -8;
}
}
queue = cQueue;
length++;
}
System.out.println("There is no path between the two person!");
return -2;// 全部遍历之后还没有return,说明两点之间没有路径
}
接着是计算最短物理距离，通过存储物体角度的数据结构获取物体的极坐标，进而获取物体的直角坐标，通过两点间距离的直角坐标公式，得出两物体间的最短物理距离：
public double getPhysicalDistance(circularOrbit c, E e1, E e2)
{
double distance;
Map<E, Double> temp = c.getAngle();
Map<E, Integer> repTemp = c.getObjectTrack();
double angle1 = temp.get(e2);
double angle2 = temp.get(e2);
int rep1 = repTemp.get(e1) + 1;
int rep2 = repTemp.get(e2) + 1;
double x1 = rep1 * Math.cos(angle1);
double x2 = rep2 * Math.cos(angle2);
double y1 = rep1 * Math.sin(angle1);
double y2 = rep2 * Math.sin(angle2);
distance = Math.sqrt((x1 - x2) * (x1 - x2) + (y1 - y2) * (y1 - y2));
return distance;
}
接下来是计算两个轨道系统的Difference，这里需要实现Difference这个ADT，通过两个映射（Map）来存储两个轨道系统中每条对应轨道的物体差别和物体数量之差：
public class Difference<L,E>
{
int differenceNumber;//轨道的数量差
Map<Integer,Integer> numberTrack = new HashMap<Integer, Integer>();//第i条轨道上的数量差
Map<Integer, String> stringTrack = new HashMap<Integer, String>();//第i条轨道上的物体差
}
定义好了Difference类之后，就可以实现API中的getDifference函数，该函数首先需要判断轨道系统属于哪个类型，然后需要处理两个轨道系统中每条对应轨道的物体差异、物体数量差异，同时需要处理相应的异常情况，具体代码如下：
public Difference getDifference(circularOrbit c1, circularOrbit c2)// c1和c2必须是同类型的才能比较，怎么判定？
{
Difference d = new Difference<L, E>();
int basicSize;
int numberDifference;
int trackNumber1 = c1.getTrackObject().size();
int trackNumber2 = c2.getTrackObject().size();
numberDifference = trackNumber1 - trackNumber2;
d.differenceNumber = numberDifference;
boolean trackType1 = c1 instanceof trackGame;
boolean trackType2 = c1 instanceof trackGame;
boolean atomType1 = c1 instanceof atomStructure;
boolean atomType2 = c2 instanceof atomStructure;
boolean socialType1 = c1 instanceof socialNetworkCircle;
boolean socialType2 = c2 instanceof socialNetworkCircle;
if (trackType1 == true && trackType2 == true)
// 分组问题的处理:
// 先把组找好，再按照组的顺序比较，需要改动trackGame中分组的过程
{
Map<Integer, Set<socialE1>> temp1 = c1.getTrackObject();// 为什么需要改成socialE1，因为E是object对象，没有name
Map<Integer, Set<socialE1>> temp2 = c2.getTrackObject();
if (trackNumber1 == trackNumber2)
{
for (int i = 0; i < trackNumber1; i++)
{
String first = new String();
String second = new String();
Set<socialE1> stemp1 = temp1.get(i);
Set<socialE1> stemp2 = temp2.get(i);
Iterator<socialE1> iterator = stemp1.iterator();
while (iterator.hasNext())
{
first = first + iterator.next().getName();
}
Iterator<socialE1> iterator2 = stemp2.iterator();
while (iterator2.hasNext())
{
second = second + iterator2.next().getName();
}
d.numberTrack.put(i, temp1.get(i).size() - temp2.get(i).size());
d.stringTrack.put(i, first + "-" + second);
}
}
else if (trackNumber1 > trackNumber2)// 1的轨道数更多
{
for (int i = 0; i < trackNumber2; i++)
{
String first = new String();
String second = new String();
Set<socialE1> stemp1 = temp1.get(i);
Set<socialE1> stemp2 = temp2.get(i);
Iterator<socialE1> iterator = stemp1.iterator();
while (iterator.hasNext())
{
first = first + iterator.next().getName();
}
Iterator<socialE1> iterator2 = stemp2.iterator();
while (iterator2.hasNext())
{
second = second + iterator2.next().getName();
}
d.numberTrack.put(i, temp1.get(i).size() - temp2.get(i).size());
d.stringTrack.put(i, first + "-" + second);
}
for (int j = trackNumber2; j < trackNumber1; j++)
{
String first = new String();
Set<socialE1> stemp1 = temp1.get(j);
Iterator<socialE1> iterator = stemp1.iterator();
while (iterator.hasNext())
{
first = first + iterator.next().getName();
}
d.numberTrack.put(j, temp1.get(j).size());
d.stringTrack.put(j, first + "-");
}
}
else// 2的轨道数更多
{
for (int i = 0; i < trackNumber1; i++)
{
String first = new String();
String second = new String();
Set<socialE1> stemp1 = temp1.get(i);
Set<socialE1> stemp2 = temp2.get(i);
Iterator<socialE1> iterator = stemp1.iterator();
while (iterator.hasNext())
{
first = first + iterator.next().getName();
}
Iterator<socialE1> iterator2 = stemp2.iterator();
while (iterator2.hasNext())
{
second = second + iterator2.next().getName();
}
d.numberTrack.put(i, temp1.get(i).size() - temp2.get(i).size());
d.stringTrack.put(i, first + "-" + second);
}
for (int j = trackNumber1; j < trackNumber2; j++)
{
String second = new String();
Set<socialE1> stemp2 = temp2.get(j);
Iterator<socialE1> iterator = stemp2.iterator();
while (iterator.hasNext())
{
second = second + iterator.next().getName();
}
d.numberTrack.put(j, -temp1.get(j).size());
d.stringTrack.put(j, "-" + second);
}
}
}
else if (atomType1 == true && atomType2 == true)
{
if (trackNumber1 == trackNumber2)
{
Map<Integer, Set<atomE1>> atemp = c1.getTrackObject();
Map<Integer, Set<atomE1>> atemp2 = c2.getTrackObject();
for (int i = 0; i < trackNumber1; i++)
{
// 归根到底还是要往电子轨道上加电子
Set<atomE1> stemp = atemp.get(i);
Set<atomE1> stemp2 = atemp2.get(i);
int dnumber = stemp.size() - stemp2.size();
d.numberTrack.put(i, dnumber);
}
}
else if (trackNumber1 > trackNumber2)
{
Map<Integer, Set<atomE1>> atemp = c1.getTrackObject();
Map<Integer, Set<atomE1>> atemp2 = c2.getTrackObject();
for (int i = 0; i < trackNumber2; i++)
{
Set<atomE1> stemp = atemp.get(i);
Set<atomE1> stemp2 = atemp2.get(i);
int dnumber = stemp.size() - stemp2.size();
d.numberTrack.put(i, dnumber);
}
for (int j = trackNumber2; j < trackNumber1; j++)
{
Set<atomE1> stemp = atemp.get(j);
d.numberTrack.put(j, stemp.size());
}
}
else
{
Map<Integer, Set<atomE1>> atemp = c1.getTrackObject();
Map<Integer, Set<atomE1>> atemp2 = c2.getTrackObject();
for (int i = 0; i < trackNumber1; i++)
{
Set<atomE1> stemp = atemp.get(i);
Set<atomE1> stemp2 = atemp2.get(i);
int dnumber = stemp.size() - stemp2.size();
d.numberTrack.put(i, dnumber);
}
for (int j = trackNumber1; j < trackNumber2; j++)
{
Set<atomE1> stemp = atemp2.get(j);
d.numberTrack.put(j, -stemp.size());
}
}
}
else if (socialType1 == true && socialType2 == true)
{
if (trackNumber1 == trackNumber2)
{
Map<Integer, Set<socialE1>> temp1 = c1.getTrackObject();
Map<Integer, Set<socialE1>> temp2 = c2.getTrackObject();
for (int i = 0; i < trackNumber1; i++)
{
Set<socialE1> stemp1 = temp1.get(i);
Set<socialE1> stemp2 = temp2.get(i);
List<socialE1> firstHave = new ArrayList<socialE1>();
List<socialE1> secondHave = new ArrayList<socialE1>();
Iterator<socialE1> iterator = stemp1.iterator();
while (iterator.hasNext())
{
socialE1 person1 = iterator.next();
if (!stemp2.contains(person1))
{
firstHave.add(person1);
}
}
Iterator<socialE1> iterator2 = stemp2.iterator();
while (iterator2.hasNext())
{
socialE1 person2 = iterator.next();
if (!stemp1.contains(person2))
{
secondHave.add(person2);
}
}
String first = new String();
for (int j = 0; j < firstHave.size(); j++)
{
first = first + "," + firstHave.get(j).getName();
}
String second = new String();
for (int k = 0; k < secondHave.size(); k++)
{
second = second + "," + secondHave.get(k).getName();
}
d.stringTrack.put(i, "{" + first + "}" + "-" + "{" + second + "}");
// 该条轨道上物体数量的差异
int dnumber = stemp1.size() - stemp2.size();
d.numberTrack.put(i, dnumber);
}
}
else if (trackNumber1 > trackNumber2)// 1系统的轨道数目更多
{
Map<Integer, Set<socialE1>> temp1 = c1.getTrackObject();
Map<Integer, Set<socialE1>> temp2 = c2.getTrackObject();
for (int i = 0; i < trackNumber2; i++)
{
List<socialE1> firstHave = new ArrayList<socialE1>();
List<socialE1> secondHave = new ArrayList<socialE1>();
Set<socialE1> stemp1 = temp1.get(i);
Set<socialE1> stemp2 = temp2.get(i);
Iterator<socialE1> iterator = stemp1.iterator();
while (iterator.hasNext())
{
socialE1 person1 = iterator.next();
if (!stemp2.contains(person1))
{
firstHave.add(person1);
}
}
Iterator<socialE1> iterator2 = stemp2.iterator();
while (iterator2.hasNext())
{
socialE1 person2 = iterator.next();
if (!stemp1.contains(person2))
{
secondHave.add(person2);
}
}
String first = new String();
for (int j = 0; j < firstHave.size(); j++)
{
first = first + "," + firstHave.get(j).getName();
}
String second = new String();
for (int k = 0; k < secondHave.size(); k++)
{
second = second + "," + secondHave.get(k).getName();
}
d.stringTrack.put(i, "{" + first + "}" + "-" + "{" + second + "}");
// 该条轨道上物体数量的差异
int dnumber = stemp1.size() - stemp2.size();
d.numberTrack.put(i, dnumber);
}
for (int i = trackNumber2; i < trackNumber1; i++)
{
List<socialE1> firstHave = new ArrayList<socialE1>();
Set<socialE1> stemp1 = temp1.get(i);
Iterator<socialE1> iterator = stemp1.iterator();
while (iterator.hasNext())
{
socialE1 person1 = iterator.next();
firstHave.add(person1);
}
String first = new String();
for (int j = 0; j < firstHave.size(); j++)
{
first = first + "," + firstHave.get(j).getName();
}
d.stringTrack.put(i, "{" + first + "}" + "-" + "0");
}
}
else// 2系统的轨道数目更多
{
Map<Integer, Set<socialE1>> temp1 = c1.getTrackObject();
Map<Integer, Set<socialE1>> temp2 = c2.getTrackObject();
for (int i = 0; i < trackNumber1; i++)
{
Set<socialE1> stemp1 = temp1.get(i);
Set<socialE1> stemp2 = temp2.get(i);
List<socialE1> firstHave = new ArrayList<socialE1>();
List<socialE1> secondHave = new ArrayList<socialE1>();
Iterator<socialE1> iterator = stemp1.iterator();
while (iterator.hasNext())
{
socialE1 person1 = iterator.next();
if (!stemp2.contains(person1))
{
firstHave.add(person1);
}
}
Iterator<socialE1> iterator2 = stemp2.iterator();
while (iterator2.hasNext())
{
socialE1 person2 = iterator.next();
if (!stemp1.contains(person2))
{
secondHave.add(person2);
}
}
String first = new String();
for (int j = 0; j < firstHave.size(); j++)
{
first = first + "," + firstHave.get(j).getName();
}
String second = new String();
for (int k = 0; k < secondHave.size(); k++)
{
second = second + "," + secondHave.get(k).getName();
}
d.stringTrack.put(i, "{" + first + "}" + "-" + "{" + second + "}");
// 该条轨道上物体数量的差异
int dnumber = stemp1.size() - stemp2.size();
d.numberTrack.put(i, dnumber);
}
for (int i = trackNumber1; i < trackNumber2; i++)
{
Set<socialE1> stemp2 = temp2.get(i);
Iterator<socialE1> iterator = stemp2.iterator();
List<socialE1> secondHave = new ArrayList<socialE1>();
while (iterator.hasNext())
{
socialE1 person2 = iterator.next();
secondHave.add(person2);
}
String second = new String();
for (int j = 0; j < secondHave.size(); j++)
{
second = second + "," + secondHave.get(j).getName();
}
d.stringTrack.put(i, "0" + "-" + "{" + second + "}");
}
}
}
else
{
System.out.println("The two orbit systems are not the same type!");
}
return d;
}
3.8 图的可视化：第三方API的复用

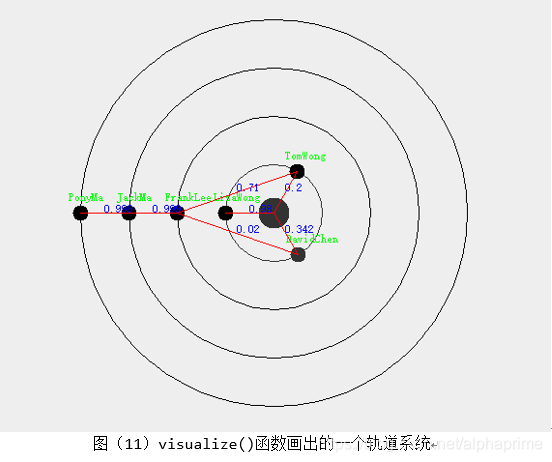

在图的可视化中，采用Swing绘图，面向CircularOrbit，利用不同轨道系统的共性，绘制出轨道、物体与关系的示意图，首先在circularOrbitHelper中定义若干对象，绘图时需要使用：
int trackNumber;
Map<Integer, Set<E>> temptrackObject;
Map<Integer, Integer> thingsNumberPerTrack = new HashMap<Integer, Integer>();// 必须要开辟一段空间
Map<E, position> thingsPosition = new HashMap<E, position>();
Map<E, Set<E>> EErelationship;
Set<E> LErelationship;
List<tie> tempsocialTie;
L cretral;
然后写出JFrame和JPanel的子类，在这些子类中定义画图的具体方法，注意还需要实现一个position类，用来标识物体在轨道上的位置：
class position
{
private final int x;
private final int y;
public position(int x, int y)
{
this.x = x;
this.y = y;
}
public int getX()
{
return this.x;
}
public int getY()
{
return this.y;
}
}
两个子类的代码如下：
JFrame的子类MyFrame：
class myFrame extends JFrame
{
public static final String TITLE = "Java图形绘制";
public static final int WIDTH = 1000;
public static final int HEIGHT = 618;
public myFrame()
{
super();
initFrame();
}
private void initFrame()
{
// 设置 窗口标题 和 窗口大小
setTitle(TITLE);
setSize(WIDTH, HEIGHT);
// 设置窗口关闭按钮的默认操作(点击关闭时退出进程)
setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
// 把窗口位置设置到屏幕的中心
setLocationRelativeTo(null);
// 设置窗口的内容面板
myPanel panel = new myPanel(this);
setContentPane(panel);
}
}
JPanel的子类MyPanel：
public void paintComponent(Graphics g)
{
// g.drawRoundRect(10, 10, 100, 100, 100, 100);
int length = 50;
int doubleLength = 2 * length;
super.paintComponent(g);
int width = getWidth();
int height = getHeight();
g.fillOval(width / 2 - 16, height / 2 - 16, 32, 32);// 画中心点物体
Iterator<Integer> iterator = temptrackObject.keySet().iterator();
int m = 0;
while (iterator.hasNext())
{
// 画轨道部分
int realNumber = iterator.next();
System.out.println("realNumber" + realNumber);
g.drawOval(width / 2 - (m + 1) * length, height / 2 - (m + 1) * length, doubleLength + doubleLength * m,
doubleLength + doubleLength * m);
int thingsNumber = thingsNumberPerTrack.get(realNumber);
System.out.println("thingsNumber" + thingsNumber);
double partition;
if (thingsNumber != 0)// 加了一条轨道之后，新轨道上是没有物体的
{
partition = (Math.PI) / (double)(thingsNumber);
// 画点部分
double a = 0.00;
// 获得该轨道上的所有物体
List<E> things = new ArrayList<E>(temptrackObject.get(realNumber));
for (int j = 0; j < thingsNumber; j++)
{
a = a + partition;
int x = width / 2 - (m + 1) * length + (length * (m + 1))
+ (int) (((m + 1) * length) * Math.cos(a + j * partition));
int y = height / 2 - (m + 1) * length + (length * (m + 1))
+ (int) (((m + 1) * length) * Math.sin(a + j * partition));
// thingsPosition.put(temptrackObject.get(i), new position(x, y));
thingsPosition.put(things.get(j), new position(x, y));// 轨道上的每个物体对应于一个坐标
g.setFont(new Font("宋体", Font.PLAIN, 12));
g.fillOval(x - 8, y - 8, 16, 16);
g.setColor(Color.GREEN);
g.drawString(things.get(j).getName(), x - 12, y - 12);
g.setColor(Color.BLACK);
}
}
m++;
}
g.setColor(Color.RED);
System.out.println("i is " + m);
System.out.println(temptrackObject.size());
// 画轨道物体间的连线
//System.out.println("准备画线");// 以上代码没有问题
Iterator<E> iterator1 = EErelationship.keySet().iterator();
g.setColor(Color.RED);
while (iterator1.hasNext())
{
//System.out.println("开始画线啦！");
E r1 = iterator1.next();
Set<E> rr1 = EErelationship.get(r1);
Iterator<E> iterator2 = rr1.iterator();
//System.out.println("画线");
while (iterator2.hasNext())// 删除第一层轨道之后，这个循环从来没进过
{
g.setColor(Color.RED);
//System.out.println("xxxxxxxxxx");
E m1 = iterator2.next();
g.drawLine(thingsPosition.get(r1).getX(), thingsPosition.get(r1).getY(),
thingsPosition.get(m1).getX(), thingsPosition.get(m1).getY());
// 在连线上注明亲密度,亲密度的颜色是蓝色
g.setColor(Color.blue);
for(int mn=0; mn<tempsocialTie.size(); mn++)
{
if((r1.getName().equals(tempsocialTie.get(mn).getName1())&&m1.getName().equals(tempsocialTie.get(mn).getName2()))||(r1.getName().equals(tempsocialTie.get(mn).getName2())&&m1.getName().equals(tempsocialTie.get(mn).getName1())))
{
int numberx = (thingsPosition.get(r1).getX()+thingsPosition.get(m1).getX())/2;
int numbery = (thingsPosition.get(r1).getY()+thingsPosition.get(m1).getY())/2;
g.drawString(Float.toString(tempsocialTie.get(mn).getIni()), numberx, numbery);
}
}
}
}
// 画中心点与轨道物体的连线
Iterator<E> iterator2 = LErelationship.iterator();
//System.out.println("eee" + LErelationship.size());
while (iterator2.hasNext())
{
g.setColor(Color.RED);
E r2 = iterator2.next();
g.drawLine(width / 2, height / 2, thingsPosition.get(r2).getX(), thingsPosition.get(r2).getY());
g.setColor(Color.blue);
for(int v=0; v<tempsocialTie.size(); v++)
{
//这个判断实际上比较冗余，如果把friend加到concretecircularOrbit里面就会好很多
if((r2.getName().equals(tempsocialTie.get(v).getName1())&&cretral.getName().equals(tempsocialTie.get(v).getName2()))||(r2.getName().equals(tempsocialTie.get(v).getName2())&&cretral.getName().equals(tempsocialTie.get(v).getName1())))
{
int numberx = (thingsPosition.get(r2).getX()+width/2)/2;
int numbery = (thingsPosition.get(r2).getY()+height/2)/2;
g.drawString(Float.toString(tempsocialTie.get(v).getIni()), numberx, numbery);
}
}
}
}
}
最后用通过这两个子类构造出visualize()函数，实现可视化：
public void visualize()// 最终要调用的函数
{
myFrame frame = new myFrame();
frame.setVisible(true);
}
调用该函数画图的一个例子如下：
3.9 设计模式应用
请分小节介绍每种设计模式在你的ADT和应用设计中的具体应用。
(1) 构造 Track、PhysicalObject 等对象时，使用 factory method 设计模式，设计其工厂类并实现之。
为Trak类和三个具体轨道系统中的三种轨道物体和中心物体分别建立工厂，通过工厂获得新的实例，其中为轨道系统建立的工厂，每个工厂既能生产中心物体类，又能生产轨道物体类：
原子轨道的工厂类：
public class atomFactory
{
public atomL1 manufactureL(String name)
{
return new atomL1(name);
}
public atomE1 manufactureE(String name)
{
return new atomE1(name);
}
}
社交网络的工厂类：
public class socialFactory
{
public socialL1 manufactureL(String name, int age, char sex)
{
return new socialL1(name,age,sex);
}
public socialE1 manufactureE(String name, int realAge, char realSex)
{
return new socialE1(name,realAge,realSex);
}
}
田径比赛的工厂类：
public class trackFactory
{
public L1 manufactureL(String name)
{
return new L1(name);
}
public trackE1 manufactureE(String name,int number,String nationaility,int age,double best)
{
return new trackE1(name, number, nationaility, age, best);
}
}
轨道的工厂类：
public class trackFactory
{
public Track manufacture(int rep)
{
return new Track(rep);
}
}
(2) 构造 ConcreteCircularOrbit 对象时，针对不同应用中所需的不同类型的 L 和 E，使用 abstract factory 或 builder 设计模式。
(2)中的要求已经在(1)中完成。
(3) 请使用 Iterator 设计模式，设计迭代器，客户端可在遍历 CircularOrbit 对象中的各 PhysicalObject 对象时使用，遍历次序为：从内部轨道逐步向外、
同一轨道上的物体按照其角度从小到大的次序（若不考虑绝对位置，则随机
遍历）。
首先定义容器接口aggregate，在其中定义iterator方法；然后定义迭代器接口physicalIterator，在其中定义next()和hasNext()方法；接着实现容器接口physicalShelf，最后实现迭代器接口physicalShelfIterator：
public interface aggregate<E>
{
public abstract physicalIterator iterator();
}
public interface physicalIterator//属于physical的迭代器
{
public abstract boolean hasNext();
public abstract E1 next();
}
public class physicalShelf implements aggregate
{
private E1[] physical;
private int last = 0;
// 构造函数
// 查找物体
public E1 getphysicalAt(int index)
{
return physical[index];
}
// 添加物体
public void appendphysical(E1 book)
{
this.physical[last] = book;
last++;
}
// 获得容器中物体的数量
public int getLength()
{
return physical.length;
}
// 获得物体迭代器对象
@Override
public physicalIterator iterator()
{
return new physicalShelfIterator(this);
}
}
public class physicalShelfIterator implements physicalIterator
{
private physicalShelf realPhysicalShelf;
private int index;
public physicalShelfIterator(physicalShelf physicalShelf) {
this.realPhysicalShelf = physicalShelf;
this.index = 0;
}
//检查是否还有下一个物体
public boolean hasNext() {
if(index < realPhysicalShelf.getLength()) {
return true;
}
else {
return false;
}
}
//返回指定位置的书籍
@Override
public E1 next() {
E1 physical = realPhysicalShelf.getphysicalAt(index);
index ++;
return physical;
}
}
(4) 在设计可复用 API 时，请遵循 façade 设计模式，将所有 API 放置在 helper类CircularOrbitAPIs 当中。
实际上CircularOrbitAPIs就起到一个暴露函数的作用，将所有的API方法放置在CircularOrbitAPIs当中就已经实现了façade设计模式，其中每一个API方法可以视为一个外观类。
(5) 在 TrackGame 应用中，请使用 strategy 设计模式实现多种不同的比赛方案编排策略，并可容易的切换不同的算法。
strategy设计模式向客户端隐藏了实现不同编排方案的细节，从而降低了两者的依赖度，实现了解耦。strategy设计模式需要一个strategy抽象类，然后不同的子类分别实现它，在子类中调用不同的比赛方案编排函数，最后需要实现一个管理类strategyOrganizer，它根据用户传入的字符串决定新建哪一个strategy子类并调用相应的比赛方案编排函数。而在客户端代码看来，无论客户输入什么样的字符，调用的代码都是一模一样的，但实际上却调用了不同的比赛方案编排函数：
strategy抽象类：
public abstract class trackStrategy
{
public abstract void strategy(functionTrackGame game);
}
strategy抽象类的子类：
public class trackStrategyG extends trackStrategy
{
@Override
public void strategy(functionTrackGame game)
{
game.autoCompetitionB();
}
}
strategy抽象类的子类：
public class trackStrategyR extends trackStrategy
{
@Override
public void strategy(functionTrackGame game)
{
game.autoCompetitionA();
}
}
管理类strategyOrganizer：
public class trackOrganizer
{
private trackStrategy yes;
public trackOrganizer(String choice)
{
switch (choice)
{
case "r":
yes = new trackStrategyR();
break;
case "g":
yes = new trackStrategyG();
break;
default:
break;
}
}
public void arrange(functionTrackGame game)
{
yes.strategy(game);
}
}
(6) 在 AtomStructure 应用中，请使用 state 和 memento 设计模式管理电子跃迁的状态，并可进行状态的恢复。意即：可保存电子每次跃迁前后的轨道信息。
使用备忘录模式的好处，体现在电子跃迁中，就是可以随时恢复到电子跃迁之前任何一步的状态。备忘录模式首先需要定义状态state这个ADT：
public class atomState
{
private Map<Integer, Integer> trackObjectNumber;
// static atomState instance = new atomState();
public atomState(Map<Integer,Integer> trackNumber)
{
this.trackObjectNumber = trackNumber;
}
public Map<Integer, Integer> getTrackObjectNumber()
{
Map<Integer, Integer> tempTrackObjectNumber = new HashMap<Integer, Integer>();
Iterator<Integer> iterator = trackObjectNumber.keySet().iterator();
while (iterator.hasNext())
{
int temp = iterator.next();
tempTrackObjectNumber.put(temp, trackObjectNumber.get(temp));
}
return tempTrackObjectNumber;
}
}
然后需要定义：
Originator（原发器）：它是一个普通类，可以创建一个备忘录，并存储它的当前内部状态，也可以使用备忘录来恢复其内部状态，一般将需要保存内部状态的类设计为原发器。
Memento（备忘录)：存储原发器的内部状态，根据原发器来决定保存哪些内部状态。备忘录的设计一般可以参考原发器的设计，根据实际需要确定备忘录类中的属性。需要注意的是，除了原发器本身与负责人类之外，备忘录对象不能直接供其他类使用，原发器的设计在不同的编程语言中实现机制会有所不同。
Caretaker（负责人）：负责人又称为管理者，它负责保存备忘录，但是不能对备忘录的内容进行操作或检查。在负责人类中可以存储一个或多个备忘录对象，它只负责存储对象，而不能修改对象，也无须知道对象的实现细节。
备忘录模式的核心是备忘录类以及用于管理备忘录的负责人类的设计。
具体实现代码如下：
备忘录：
public class atomMemento
{
private atomState state;
public atomMemento(atomState state)
{
this.state = state;
}
public atomState getState()
{
return this.state;
}
}
原发器：
public class atomOriginator
{
private atomState state;
public void setState(atomState state)
{
this.state = state;
}
public atomMemento addMemento()
{
return new atomMemento(this.state);
}
public void restore(atomMemento m)
{
this.state = m.getState();
}
}
负责人：
public class atomCareTaker
{
private ArrayList<atomMemento> mementos = new ArrayList<atomMemento>();
public void addMemento(atomMemento m)
{
mementos.add(m);
}
public atomMemento getMemento(int i)
{
if(mementos.size()-i<0)
{
throw new RuntimeException("Cannot rollback so many backs!");
}
return mementos.get(mementos.size()-i);//获得倒数某一步的状态
}
}
3.10 应用设计与开发
利用上述设计和实现的ADT，实现手册里要求的各项功能。
以下各小节，只需保留和完成你所选定的应用即可。
最终面向客户的应用集中在一个类application中，这个类的main函数会首先提示用户选择哪种轨道模型，然后提示用户输入轨道模型的大小以及其他参数，同时对用户的异常输入进行处理，然后新建一个functionTrackGame或atomStructure或socialNetWork的实例，接下来用户通过输入不同的数字来对轨道系统进行不同的操作，由于每一个操作都在实验课上与助教老师进行了验收，并确认了功能的正确性，所以具体操作的实现在此不再赘述，对于每个方法，只给出对应的命令列表以及部分可视化截图
3.10.1 TrackGame
case 0:
//结束操作
again = false;
break;
case 1:
// 调用可视化函数
trackVisualize(track);
break;
case 2:
// 增加轨道
trackAddTrack(track);
break;
case 3:
// 向特定轨道上增加物体
trackAddObject(track);
break;
case 4:
// 删除轨道
trackDeleteTrack(track);
break;
case 5:
// 在特定轨道上删除物体,没有给出正确提示
trackDeleteObject(track);
break;
case 6:
//求熵值
System.out.println("The entropy of the system is:" + trackEntropy(track));
break;
case 7:
//更换轨道
trackChange(track);
break;
case 8:
//检查轨道系统的合法性
trackCheck(track);
break;
default:
break;
注：此处只列出部分截图，并未覆盖全部功能。
3.10.2 AtomStructure
case 0:
//操作结束
again = false;
break;
case 1:
// 调用可视化函数
atomVisualize(atom);
break;
case 2:
// 增加轨道
atomAddTrack(atom);
break;
case 3:
// 向特定轨道上增加物体
atomAddObject(atom);
break;
case 4:

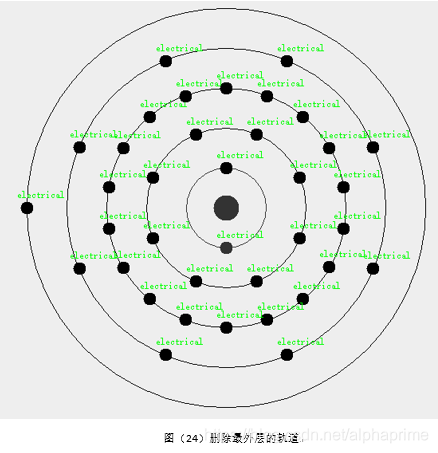

// 删除轨道
atomDeleteTrack(atom);
break;
case 5:
// 在特定轨道上删除物体
atomDeleteObject(atom);
break;
case 6:
//求熵值
System.out.println("The entropy of the system is:" + atomEntropy(atom));
break;
case 7:

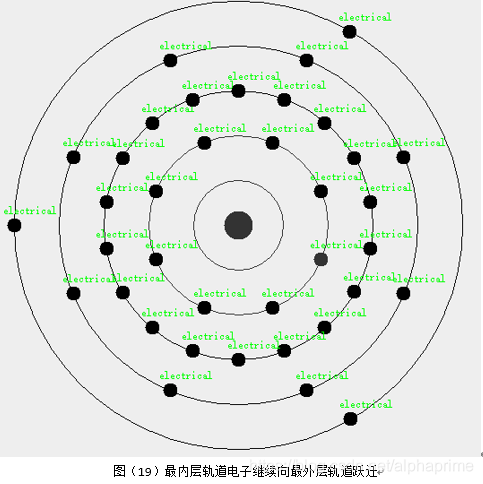

//电子跃迁
atomTransit(atom, careTaker, originator);
break;
case 8:

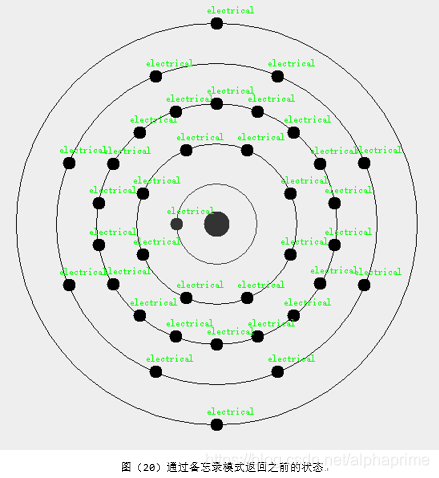

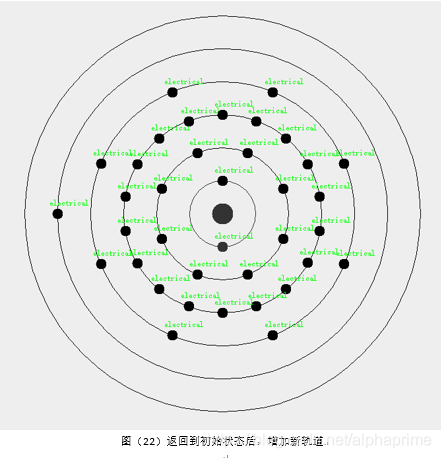

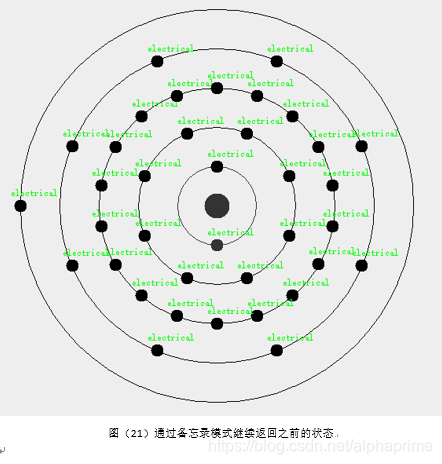

//回溯
atomGoBack(atom, careTaker, originator);
break;
default:
break;
3.10.3 SocialNetworkCircle
case 0:
again = false;
break;
case 1:
// 调用可视化函数
socialVisualize(society);
break;
case 2:
// 增加轨道,与中心点物体没有关系的人也能出现在轨道上
socialAddTrack(society);
break;
case 3:
// 向特定轨道上增加物体,与中心点物体没有关系的人也能出现在轨道上
socialAddObject(society);
break;
case 4:
// 删除轨道,删除第一条轨道,已经重新调整图结构
socialDeleteTrack(society);
break;
case 5:
// 在特定轨道上删除物体,需要重新调整图结构
socialDeleteObject(society);
break;
case 6:
//求熵值
System.out.println("The entropy of the system is:" + socialEntropy(society));
break;
case 7:
//求通过第一层的某个好友能间接认识多少个好友
socialIntimacy(society);
break;
case 8:
//增加/删除关系后重新调整图结构
socialAR(society);
break;
case 9:
//计算两个人之间的最短逻辑距离
String name1;
String name2;
Scanner disIn = new Scanner(System.in);
System.out.println("Please input the first man's name:");
name1 = disIn.next();
System.out.println("Please input the second man's name:");
name2 = disIn.next();
System.out.println(
"The shortest logical distance is：" + socialGetDistance(society, name1, name2));
break;
case 10:
//检查轨道系统的合法性
socialCheck(society);
default:
break;
3.11 应对应用面临的新变化
3.11.1 TrackGame
case 0:
//结束操作
again = false;
break;
case 1:
// 调用可视化函数
trackVisualize(track);
break;
case 2:
// 增加轨道
trackAddTrack(track);
break;

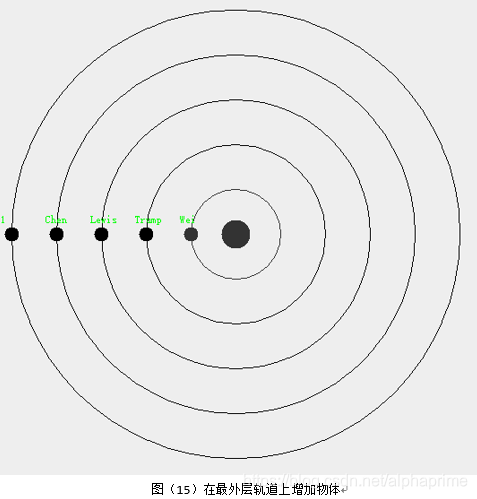

case 3:
// 向特定轨道上增加物体
trackAddObject(track);
break;
case 4:
// 删除轨道
trackDeleteTrack(track);
break;
case 5:
// 在特定轨道上删除物体,没有给出正确提示
trackDeleteObject(track);
break;
case 6:
//计算熵值
System.out.println("The entropy of the system is:" + trackEntropy(track));
break;
case 7:
//调整运动员轨道
trackChange(track);
break;
case 8:
//检查轨道的合法性
trackCheck(track);
break;
default:
break;
3.11.2 AtomStructure
case 0:
//结束操作
again = false;
break;
case 1:
// 调用可视化函数
atomVisualize(atom);
break;
case 2:
// 增加轨道
atomAddTrack(atom);
break;
case 3:
// 向特定轨道上增加物体
atomAddObject(atom);
break;
case 4:
// 删除轨道
atomDeleteTrack(atom);
break;
case 5:
// 在特定轨道上删除物体
atomDeleteObject(atom);
break;
case 6:
//计算熵值
System.out.println("The entropy of the system is:" + atomEntropy(atom));
break;
case 7:
//电子跃迁
atomTransit(atom, careTaker, originator);
break;
case 8:
//回溯
atomGoBack(atom, careTaker, originator);
break;
default:
break;
3.11.3 SocialNetworkCircle
case 0:
//结束操作
again = false;
break;
case 1:
//调用可视化函数
socialVisualize(society);
break;
case 2:
//增加轨道,与中心点物体没有关系的人也能出现在轨道上
socialAddTrack(society);
break;
case 3:
//向特定轨道上增加物体,与中心点物体没有关系的人也能出现在轨道上
socialAddObject(society);
break;
case 4:
//删除轨道,删除第一条轨道,已经重新调整图结构
socialDeleteTrack(society);
break;
case 5:
//在特定轨道上删除物体,需要重新调整图结构
socialDeleteObject(society);
break;
case 6:
//计算熵值
System.out.println("The entropy of the system is:" + socialEntropy(society));
break;
case 7:
//计算通过某个好友能间接认识多少好友
socialIntimacy(society);
break;
case 8:
//增加/删除关系后重新调整图结构
socialAR(society);
break;
case 9:
//计算最短逻辑距离
String name1;
String name2;
Scanner disIn = new Scanner(System.in);
System.out.println("Please input the first man's name:");
name1 = disIn.next();
System.out.println("Please input the second man's name:");
name2 = disIn.next();
System.out.println(
"The shortest logical distance is：" + socialGetDistance(society, name1, name2));
break;
case 10:
socialCheck(society);
default:
break;
写在最后
实验过程中收获的经验和教训
需要持之以恒的钻研才能写出优质的代码，对道理应该理解深刻，一知半解只会带来更多的麻烦，同时要积极与他人交流。
针对以下方面的感受
(1) 重新思考Lab2中的问题：面向ADT的编程和直接面向应用场景编程，你体会到二者有何差异？本实验设计的ADT在五个不同的应用场景下使用，你是否体会到复用的好处？
面向ADT编程需要考虑的问题更多。如果ADT设计的足够精良，那么会未今后的开发减少很多麻烦。
(2) 重新思考Lab2中的问题：为ADT撰写复杂的specification, invariants, RI, AF，时刻注意ADT是否有rep exposure，这些工作的意义是什么？你是否愿意在以后的编程中坚持这么做？
这些工作的意义是明确每个ADT的作用、属性，为以后其他人的复用做好准备，同时防止客户端破坏代码。应该在以后的编程中坚持这么做。
(3) 之前你将别人提供的API用于自己的程序开发中，本次实验你尝试着开发给别人使用的API，是否能够体会到其中的难处和乐趣？
开发别人使用的API考虑的事情更多，考虑事情的层面更加抽象。但是当一个API被成功的开发出来时，成就感也是无法比拟的。
(4) 在编程中使用设计模式，增加了很多类，但在复用和可维护性方面带来了收益。你如何看待设计模式？
我认为设计模式时一个很强大的工具，凝聚着前人的智慧，当开发一个功能时，首先应该想到能不能使用设计模式。当然，也不应该为了使用设计模式而使用设计模式，一切以程序开发的要求为准。
(5) 你之前在使用其他软件时，应该体会过输入各种命令向系统发出指令。本次实验你开发了一个解析器，使用语法和正则表达式去解析输入文件并据此构造对象。你对语法驱动编程有何感受？
我认为语法驱动编程对于新手来说很有挑战性，但是一旦掌握了语法驱动编程，就能大大提高自己的生产力，同时也充满了成就感。
(6) Lab1和Lab2的大部分工作都不是从0开始，而是基于他人给出的设计方案和初始代码。本次实验是你完全从0开始进行ADT的设计并用OOP实现，经过三周之后，你感觉“设计ADT”的难度主要体现在哪些地方？你是如何克服的？
我感觉设计ADT的难度主要体现在它的安全性和可复用性上。在每一步开发之前，我会先考虑之后可能遇到的情况，如果开发方案违背了安全性和可复用性原则，就换其他的开发方案。
扫一扫
274
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
