设计模式_02 UML类图

2 UML类图

2.1 表示方式

类图包含：类，接口，成员变量，成员函数
+：表示pubic
-：表示private
#：表示protected
例如：[- name string; + addMember() void;]

2.1.1 类与类之间的关系

2.1.1.1 关联关系

关联关系是对象之间的一种引用关系

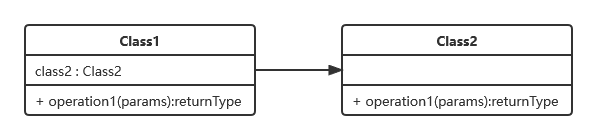

单向关联
带箭头的实线表示

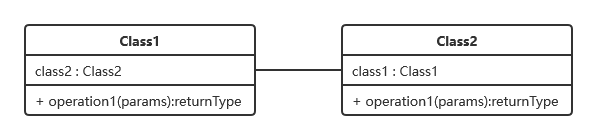

双向关联
不带箭头的直线表示

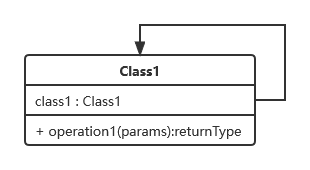

自关联
指向自己的箭头

2.1.1.2 聚合关系

成员对象是整体的一部分，但是可以脱离整体对象而独立存在。
空心菱形实线表示，菱形指向整体。

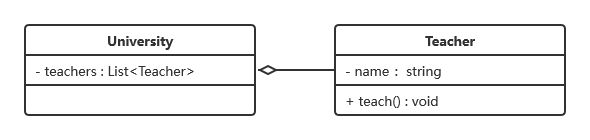

2.1.1.3 组合关系

整体可以控制部分的生命周期。
实心菱形直线表示，菱形指向整体。

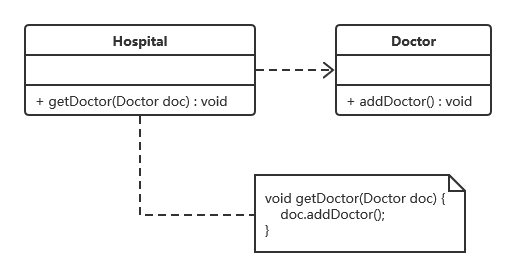

2.1.1.4 依赖关系

依赖关系是一种使用关系，对象之间耦合度最弱。
在代码中某个类的成员函数通过局部变量，函数的参数或者对静态变量或函数的调用来访问另一个类（被依赖类）中的某些成员变量或函数。
带箭头的虚线表示，箭头指向被依赖类。

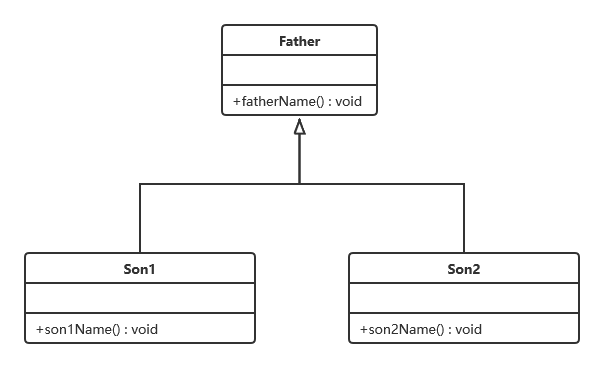

2.1.1.5 继承关系

耦合度最大。是父类和子类之间的关系。
带空心箭头的实线表示，箭头指向父类。

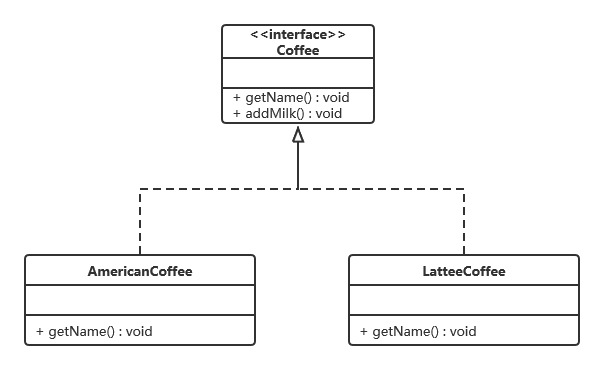

2.1.1.6 实现关系

接口与实现类之间的关系。
带空心箭头的虚线表示，箭头指向父类。
