本文总结了在实际使用某芯片时的几点重要注意事项，包括J-Link仿真器连接时的外部上拉电阻配置，运行应用程序时PIN的上拉需求，UART通信中TX管脚的上拉电阻建议，以及Flash加速缓存的启用。针对不同工作频率下，调整Flash读等待周期以优化168MHz主频下的数据处理速度，确保串口和SPI通信的及时性。
实际使用该芯片时，总结出以下几点需注意事项：

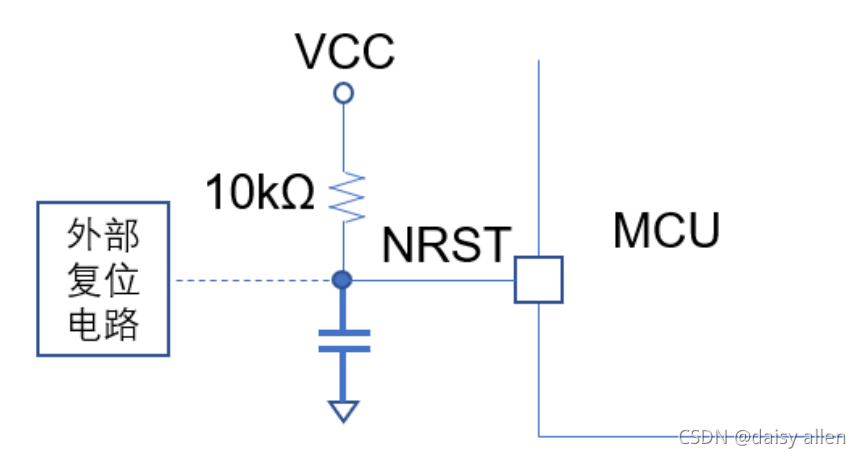

1. 连接J-Link仿真器时，芯片PIN（NRST）需要外部上拉电阻；

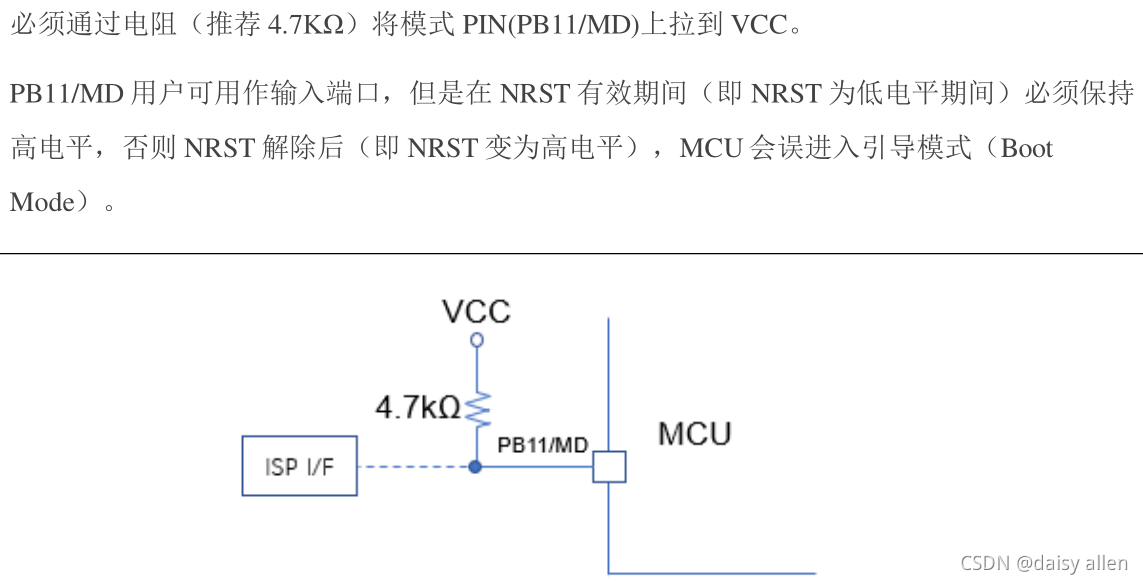

2. 运行应用程序时，芯片PIN（PB11/MD）需要外部上拉电阻；
3. 使用uart时，建议在tx管脚上拉电阻（10K欧姆），否则容易在串口数据中出现错误字节；
4. 建议启用flash加速缓存功能；
5. 数据手册中建议falsh读等待周期在主频为168MHz时为4个等待读周期，大于168MHz时做5个读等待周期处理；但这样会拖累程序处理速度，在使用10Mbps串口通讯的应用，以ms级周期做数据通信时，显得数据处理不及时；SPI数据通信中，从CS片选后至总线有数据处理的耗时太多。建议在168MHz主频应用中，将flash读等待周期降低到2个，实测还是比较稳定。
