本文详细记录了在君正 MIPS 平台上使用 Ubuntu16.04 交叉编译 NCNN 的全过程，涉及 OpenCV、Protobuf 的编译。文章介绍了配置开发环境、安装依赖库、使用 CMake 配置编译选项，并解决了编译过程中遇到的错误，旨在帮助读者成功在 MIPS 平台上部署 NCNN 用于人脸识别项目。

前言

ncnn 是腾讯为手机端开发的一款极致优化高性能神经网络前向计算框架。ncnn 从设计之初深刻考虑手机端的部署和使用。无第三方依赖，跨平台，手机端 cpu 的速度快于目前所有已知的开源框架。

最近在君正芯片上进行的人脸识别项目时，需要用 ncnn 来加载人脸检测模型，遂进行君正平台的 ncnn 交叉编译，本文意在记录整个交叉编译过程，如有不足之处，欢迎指正。

一、开发环境

编译环境：Ubuntu16.04 ( x64 )
交叉编译链：mips-gcc520-64bit
OpenCV库：OpenCV ( 3.4.1 )
Protobuf: protobuf( 3.2.0 )
交叉编译工具：CMake ( 3.5.1 )，若未安装，请在终端执行：

sudo apt-get install cmake
sudo apt-get install cmake-qt-gui

二、编译 OpenCV

下载 OpenCV 源文件

终端执行：

wget https://github.com/opencv/opencv/archive/3.4.1.zip

2.1 安装依赖库

sudo apt-get install build-essential libgtk2.0-dev libavcodec-dev libavformat-dev libjpeg-dev libtiff4-dev libswscale-dev libjasper-dev

2.2 新建 build 编译目录和编译存储库目录 install

解压下载 OpenCV 源文件

unzip 3.4.1.zip
mv 3.4.1 opencv

新建文件夹

cd opencv
mkdir build
mkdir install

2.3 运行 cmake-gui 配置 OpenCV 生成 Makefile

cd opencv/build
cmake-gui ..

2.3.1 配置源码路径和输出路径

Where is the source code 选择解压好的 opencv-3.4.1 根目录
where to build the binaries 选择新建的 build 目录

2.3.2 点击 configure 按钮进入配置向导

编译的是 mips 平台 OpenCV 库，所以我们选择 Unix Makefiles，接着选择 Specify options for cross-compiling。
在这里插入图片描述

2.3.3 配置交叉编译环境

点击 Next 进入交叉编译环境配置页面：

“Operating System”填写 mips-linux
“C Compilers” 填写交叉编译器(mips-linux-gnu-gcc)的路径
“C++ Compilers” 填写(mips-linux-gnu-g++)路径
“Target Root” 填写交叉编译器的 bin 目录，具体如下图：
在这里插入图片描述
修改 cmake-gui 配置

修该配置默认安装目录 /usr/local，调整为新建的目录 install 所在路径(注意调整为自己新建 install 的路径)，具体如下：

CMAKE_INSTALL_PREFIX       /home/yoko-zsb/opencv/install

在这里插入图片描述

修改 “BUILD” 栏目下的编译选项 BUILD_JPEG 和 BUILD_PNG ，具体如下：
勾选 cmake-gui 工具顶部栏的 “Advanced” 和 “Grouped” 选项

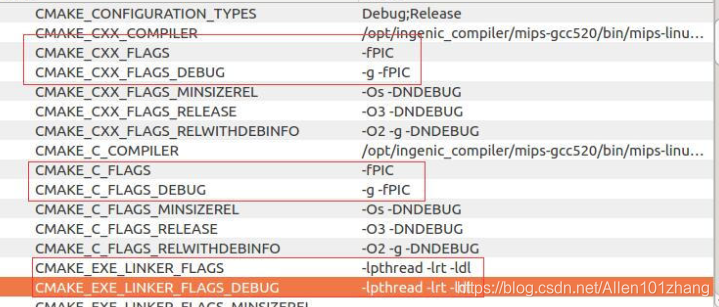

修改 CMAKE 树找到以下这 4 个选项：

CMAKE_CXX_FLAGS                     -fPIC
CMAKE_CXX_FLAGS_DEBUG               -g -fPIC

CMAKE_C_FLAGS                       -fPIC
CMAKE_C_FLAGS_DEBUG                 -g -fPIC

CMAKE_EXE_LINKER_FLAGS              -lpthread -lrt -ldl
CMAKE_EXE_LINKER_FLAGS_DEBUG        -lpthread -lrt -ldl

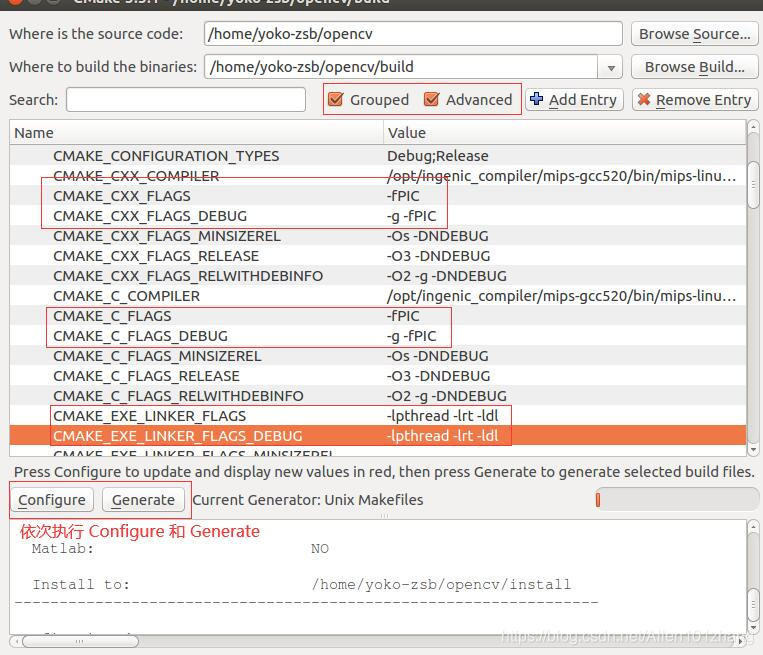

具体如：

在这里插入图片描述
配置完成后，依次点击 cmake-gui 工具左下方的 Configure 和 Generate 生成编译所需的 Makefile

在这里插入图片描述

2.3.4 执行编译，生成所需的编译库

在opencv/build 目录依次执行：

make -j8
make install

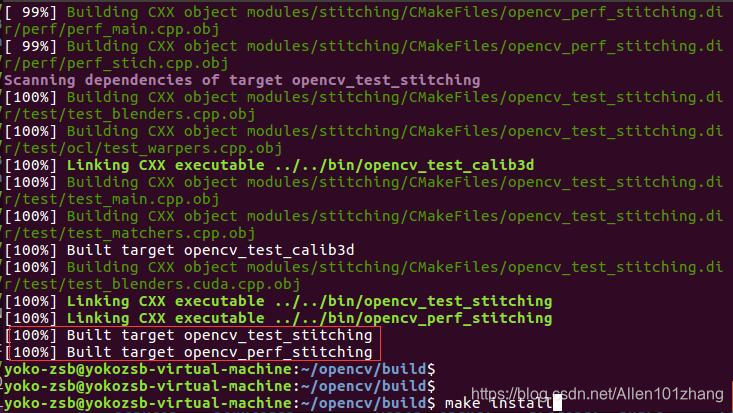

执行 make -j8 结果图

在这里插入图片描述

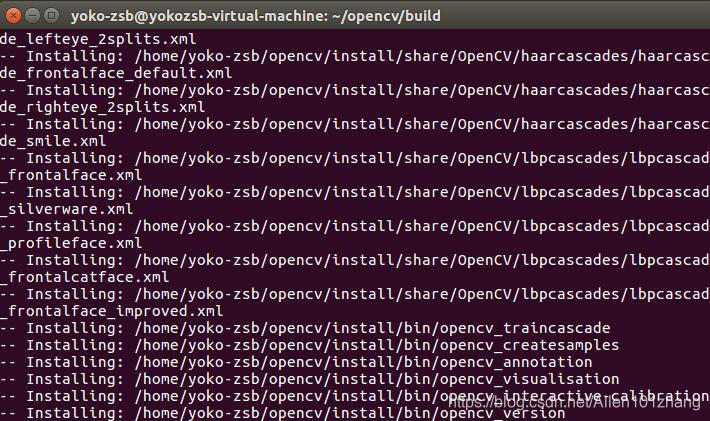

执行 make install 结果图

在这里插入图片描述

2.4 查看编译结果

进入 opencv install/lib 所在目录（这里以我的 install 所在目录举例：/home/yoko-zsb/opencv/install/lib），查看编译生成的库

cd /home/yoko-zsb/opencv/install/lib
ls

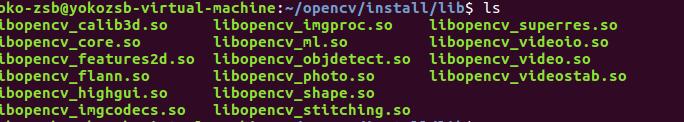

编译生成的库如下：

在这里插入图片描述

三、编译 Protobuf

3.1 下载 Protobuf 源文件

终端执行：

git clone https://github.com/protocolbuffers/protobuf.git

3.2 安装依赖库

sudo apt-get install curl libtool

3.3 新建 build 和 install 文件

新建 build 和 install 文件用来分别存储 PC 和 mips 版的 protoc 编译文件

cd protobuf
mkdir build
mkdir install

3.4 生成 PC 版本 protoc 可执行文件

3.4.1 编译 PC 版本 Protoc

编译 PC 版本生成 protoc 可执行文件，供编译 mips 版本库时使用

修改 /etc/bash.bashrc 设置为 CC/CXX/LD 为普通 gcc 编译器，在终端依次执行如下命令:

cd protobuf
./autogen.sh
./configure --prefix=/home/yoko-zsb/protobuf/build

注意 --prefix = “=号后面的路径替换成自己新建 build 路径”
在这里插入图片描述

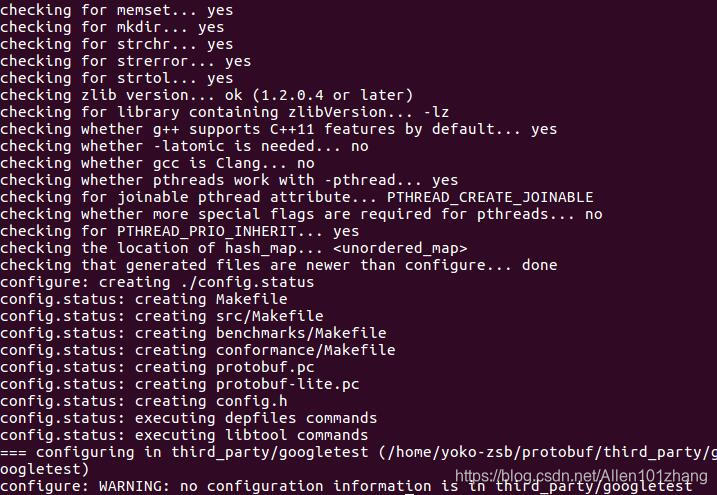

执行过程截图：

在这里插入图片描述

执行编译

make -j8
make install

编译结果
在这里插入图片描述

3.4.2 编译 mips 版 Protoc

终端执行：

make clean

./configure --build=mips-pc-linux --host=mips-linux    --with-protoc=/home/yoko-zsb/protobuf/build/bin/protoc  --prefix=/home/yoko-zsb/protobuf/install CFLAGS="-fPIC" CXXFLAGS="-fPIC -DNDEBUG" CC="/opt/ingenic_compiler/mips-gcc520/bin/mips-linux-gnu-gcc" CXX="/opt/ingenic_compiler/mips-gcc520/bin/mips-linux-gnu-g++"

其中：
–build=mips-pc-linux 和 --host=mips-linux 分别用来设置编译 Protoc 的 PC 端和 mips-linux 系统类型

设置刚刚编译生成的 PC 端可以执行 protoc 文件路径
–with-protoc=/home/yoko-zsb/protobuf/build/bin/protoc

设置编译的输出路径
prefix=/home/yoko-zsb/protobuf/install

指定叉编译器(mips-linux-gnu-gcc)的路径
CC=“/opt/ingenic_compiler/mips-gcc520/bin/mips-linux-gnu-gcc”

指定叉编译器(mips-linux-gnu-g++)的路径
CXX=“/opt/ingenic_compiler/mips-gcc520/bin/mips-linux-gnu-g++”

在这里插入图片描述
执行编译

make -j8
make install

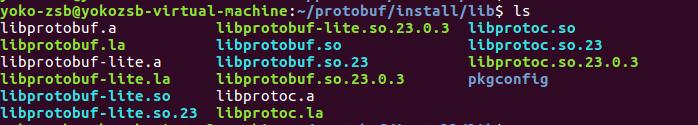

生成 Protoc 的 lib 库在这里插入图片描述

四、编译 ncnn

4.1 下载 ncnn 源文件

git clone https://github.com/Tencent/ncnn.git

新建编译 build 目录和存储库目录 install

cd ncnn
mkdir build
mkdir install

4.2 配置 cmake-gui 编译工具参数

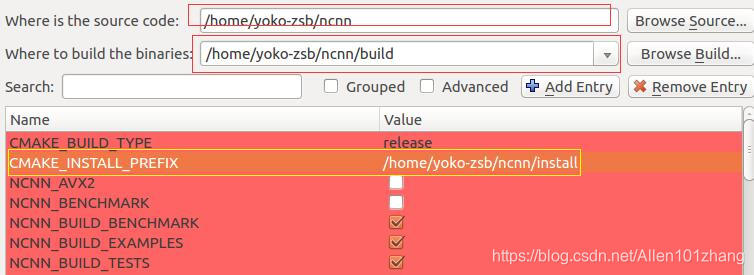

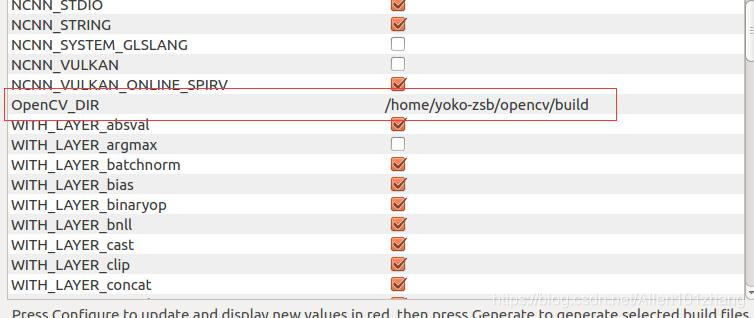

配置 build 目录、编译库输出路径以及OpenCV库路径：

在这里插入图片描述

配置完成后，鼠标单击 cmake-gui 编译工具左下角的 “Configure”
设置 CMAKE 树选项
修改其他设置选项

# 指定 protobuf 头文件和库文件路径(填写之前交叉编译Protobuf 的安装目录)
PROTOBUF_INCLUDE_DIR     /home/yokozsb/protobuf/install/include
PROTOBUF_LIBRARY     /home/yokozsb/protobuf/install/lib/libprotobuf.a
PROTOBUF_LITE_LIBRARY  /home/yokozsb/protobuf/install/lib/libprotobuf-lite.a
PROTOBUF_PROTOC_EXECUTABLE    /home/yokozsb/protobuf/build/bin/protoc

具体如下图：

在这里插入图片描述

4.3 生成编译所需Makefile

然后依次执行 Configure 和 Generate 生成编译所需的 Makefile
执行编译

cd ncnn/build
make -j8
make install

4.4 查看编译结果

cd ncnn/install/lib

在这里插入图片描述
上图中生成 libncnn.a，即为编译生成 ncnn 静态库

五、错误修改

[3rdparty/libpng/CMakeFiles/libpng.dir/pngrtran.c.obj] Error

原因
设置 cmake-gui 工具参数没有添加 PNEG 和 JPG 图像格式支持

解决方案：

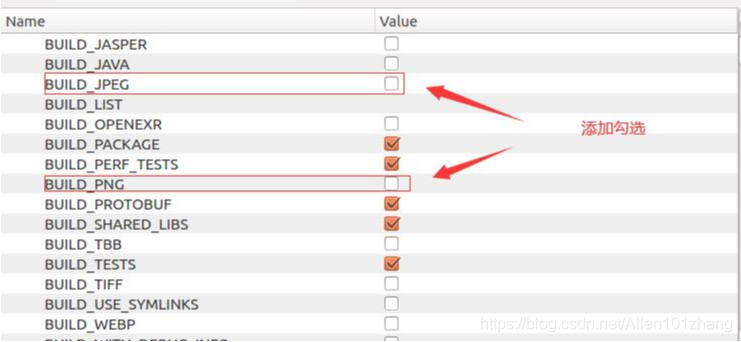

更改 cmake-gui 工具参数配置参数，勾选 BUILD_JPEG 和 BUILD_PNG，如下图
在这里插入图片描述

“undefined reference to dlopen’，undefined reference todlsym’”

原因
由于 dlopen 被设计成 C-style，所以在使用g++编译器的时候，需要 CMAKE_EXE_LINKER_FLAGS 添加 -lpthread -lrt -ldl

解决方案
运行 cmake-gui, 增加上 -ldl 参数

CMAKE_EXE_LINKER_FLAGS              -lpthread -lrt -ldl
CMAKE_EXE_LINKER_FLAGS_DEBUG        -lpthread -lrt -ldl

在这里插入图片描述
**

usr/include/stdlib.h:760:34: fatal error: bits/stdlib-bsearch.h: No such file or directory**

原因
缺少 libc6-dev,build-essential,gcc-multilib 库

解决方案
安装相应依赖库

sudo apt-get install libc6-dev build-essential gcc-multilib

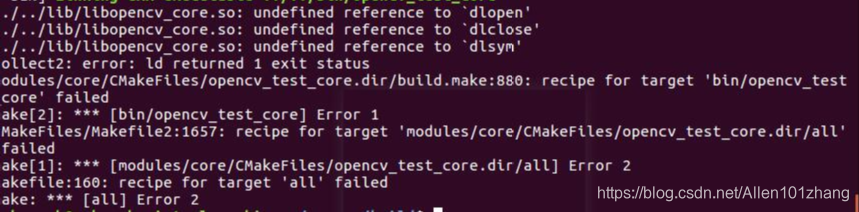

没有链接到 pthread 库

../../lib/libopencv_core.so: undefined reference to `pthread_mutexattr_destroy'
../../lib/libopencv_core.so: undefined reference to `pthread_create'
../../lib/libopencv_core.so: undefined reference to `dlopen'
../../lib/libopencv_core.so: undefined reference to `pthread_mutex_trylock'
../../lib/libopencv_core.so: undefined reference to `clock_gettime'
../../lib/libopencv_core.so: undefined reference to `dlsym'
../../lib/libopencv_core.so: undefined reference to `pthread_mutexattr_settype'
../../lib/libopencv_core.so: undefined reference to `pthread_join'
../../lib/libopencv_core.so: undefined reference to `pthread_mutexattr_init'
collect2: error: ld returned 1 exit status
make[2]: *** [bin/opencv_test_core] Error 1
make[1]: *** [modules/core/CMakeFiles/opencv_test_core.dir/all] Error 2
make: *** [all] Error 2

解决方案
运行 cmake-gui,增加 -lpthread -lrt 参数

CMAKE_EXE_LINKER_FLAGS              -lpthread -lrt
CMAKE_EXE_LINKER_FLAGS_DEBUG        -lpthread -lrt

“error adding symbols: Bad value”

root@dong-VirtualBox:~/opt/ingenic-linux-kernel3.10.14-x1000-v7.0-20170919/packages/example/App/opencv-3.0.0-build# make
[  2%] Built target zlib
[  7%] Built target libjpeg
[  9%] Built target libpng
[  9%] Built target opencv_hal_pch_dephelp
[  9%] Built target pch_Generate_opencv_hal
[ 10%] Built target opencv_hal
[ 10%] Built target opencv_core_pch_dephelp
[ 10%] Built target pch_Generate_opencv_core
Scanning dependencies of target opencv_core
[ 10%] Building CXX object modules/core/CMakeFiles/opencv_core.dir/src/system.cpp.obj
[ 10%] Linking CXX shared library ../../lib/libopencv_core.so
/root/opt/ingenic-linux-kernel3.10.14-x1000-v7.0-20170919/prebuilts/toolchains/mips-gcc520-glibc222/bin/../lib/gcc/mips-linux-gnu/5.2.0/../../../../mips-linux-gnu/bin/ld: ../../lib/libopencv_hal.a(matrix.cpp.obj): relocation R_MIPS_HI16 against `a local symbol' can not be used when making a shared object; recompile with -fPIC
../../lib/libopencv_hal.a: error adding symbols: Bad value
collect2: error: ld returned 1 exit status
make[2]: *** [lib/libopencv_core.so] Error 1
make[1]: *** [modules/core/CMakeFiles/opencv_core.dir/all] Error 2
make: *** [all] Error 2

解决方案
勾选 cmake-gui 工具的 Advanced 和 Grouped 选项，在 CMAKE 树找到以下这4个选项, 分别增加 -fPIC 即可。

CMAKE_CXX_FLAGS                     -fPIC
CMAKE_CXX_FLAGS_DEBUG               -g -fPIC
CMAKE_C_FLAGS                       -fPIC
CMAKE_C_FLAGS_DEBUG                 -g -fPIC
