Asizw--一款开关电路仿真软件使用方法(开关电流电路、开关电容电路的仿真)

Asizw是一款用于线性时不变系统分析的电路仿真软件,支持开关电流和电容电路的仿真。本文详细介绍了如何使用该软件,包括输入.netlist格式的网表文件,理解输出电路响应特点,使用方法如读取文件、分析电路、画图快捷键等,并特别强调了在开关电路设计中的一些常见错误和注意事项。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

Asizw软件是一款分析线性时不变系统的电路仿真软件。他可以计算电路的z变换传递函数、零极点、频率响应(增益、相位、延迟)、时域相应、频域响应敏感性、非理想晶体管在开关电流电路中的影响、灵敏度分析(由组件公差引起的误差)、输出频谱。
下面将按照以下条目,详细描述这款软件的使用方法。
1 输入文件:.netlist格式的网表文件
2 输出电路:响应的特点
3 使用方法(各种画图的要点)
4 画图快捷键
5 特别注意(重要,常常因为没有遵守这些导致无法运行)

1 输入文件:.netlist格式的网表文件

1 可以用edfil软件书写
2 根据书写规则自己输入,下面是书写格式

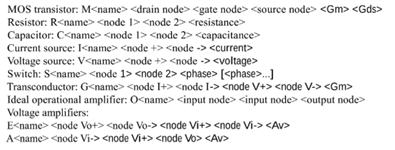

在这里插入图片描述
举例:下面分别是电路和网表文本

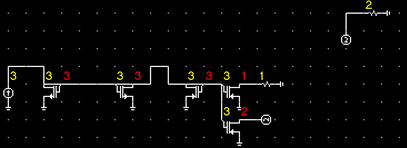

在这里插入图片描述

3
R0001 0 1 1
R0002 0 2 1
M0303 3 3 0 1 0
M0303 3 3 0 1 0
M0203 2 3 0 1 0
M0303 3 3 0 1 0
M0103 1 3 0 1 0
I0003 0 3 1
  • 使用到的工具在键盘上的字母
    电流源—————— i
    电阻—————— r
    mos管—————— mM
    开关—————— s
    接地—————— =
    连接线—————— -

    关于里面mos的设置:MOS晶体管(np),晶体管由跨导Gm、Gds导、Cgs电容和Cds电容组成,这些参数可以在n
