(转)AlteraFPGA命名的意义

本文详细解析了Altera FPGA型号的命名规则,如DE2的EP2C35F672C6和DE2-70的EP2C70F896C6,解释了各部分字母和数字的具体含义,包括产品系列、针脚数量和速度等级等。

Abstract
原來Altera FPGA的型號命名是有意義的....

Introduction

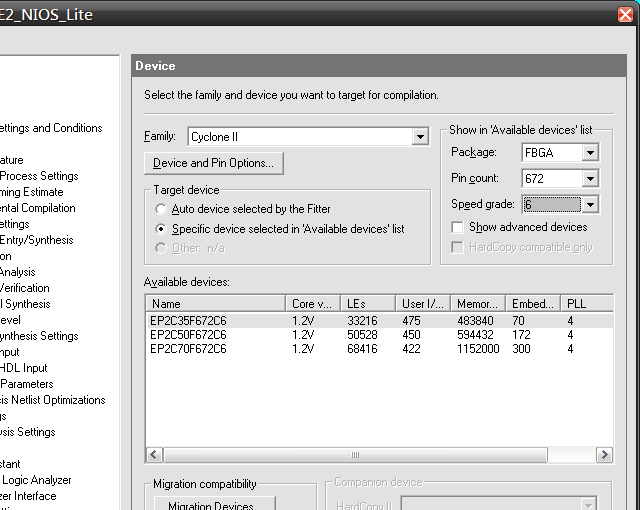

DE2的EP2C35F672C6
EP2C:Cyclone II
35:35家族
F:FBGA
672:672pin
C6:speed grade

DE2-70的EP2C70F896C6
EP2C:Cyclone II
70:70家族
F:FBGA
896:896 pin
C6:speed grade

转载于:https://www.cnblogs.com/woshitianma/archive/2012/07/10/2585283.html

在开始使用 Altera FPGA 的过程中,快速入门通常包括以下几个关键步骤:开发环境的搭建、硬件设计语言(如 Verilog 或 VHDL)的学习、以及开发流程的熟悉(如综合、布局布线、时序分析等)。以下是针对 Altera FPGA 快速入门的教程概述。 ### 开发环境搭建 Altera FPGA 的开发主要依赖 Quartus Prime 软件,这是 Altera 提供的集成开发环境,支持从设计输入到最终编程的全流程开发。用户需要根据自己的 FPGA 型号下载对应的 Quartus Prime 版本(如 Lite、Standard 或 Pro)[^1]。安装完成后,还需安装设备支持包和 USB 下载驱动,以便与开发板进行通信。 ### 硬件描述语言学习 Altera FPGA 支持 Verilog 和 VHDL 两种主流硬件描述语言。Verilog 语法较为简洁,适合初学者;而 VHDL 则更偏向于强类型语言,适合需要严格类型检查的项目。用户可以通过 Altera 提供的示例代码和文档来熟悉这些语言的基本语法和设计模式。 ### 开发流程 1. **设计输入**:可以使用原理图输入或硬件描述语言进行设计。对于复杂项目,推荐使用硬件描述语言。 2. **综合**:Quartus Prime 会将设计换为门级网表,这个过程称为综合。综合过程中需要选择目标器件并设置约束条件。 3. **布局布线(Fitter)**:将综合后的网表映射到具体的 FPGA 器件上,并进行物理资源的分配。 4. **时序分析**:通过时序分析工具检查设计是否满足时序要求,确保设计在目标频率下正常运行。 5. **仿真**:使用 ModelSim-Altera 进行功能仿真和时序仿真,确保设计逻辑正确。 6. **编程与调试**:将生成的编程文件下载到 FPGA 中,并通过 SignalTap II 等工具进行在线调试。 ### 示例代码 以下是一个简单的 Verilog 示例,展示如何实现一个 4 位加法器: ```verilog module adder_4bit ( input [3:0] a, input [3:0] b, input cin, output [3:0] sum, output cout ); assign {cout, sum} = a + b + cin; endmodule ``` ### 开发技巧 - **模块化设计**:将设计划分为多个功能模块,便于管理和调试。 - **使用 IP 核**:Altera 提供了丰富的 IP 核(如 FIFO、PLL、DDR 控制器等),可以加速开发进程。 - **时序约束**:合理设置时序约束条件,确保设计满足性能要求。 - **调试工具**:熟练使用 SignalTap II 等调试工具,有助于快速定位问题。 通过以上步骤,初学者可以较快地上手 Altera FPGA 的开发,并逐步掌握其核心技能。建议从简单的项目开始,逐步增加复杂度,同时不断参考 Altera 官方文档和社区资源,以提高开发效率和质量。
