科普系列（一）什么是工业相机和图像采集卡

埃科光电现推出一系列针对机器视觉领域的科普内容，衷心希望所有对机器视觉及高新技术感兴趣的朋友们能喜欢并有所收获，现在让我们一起开启探索吧！

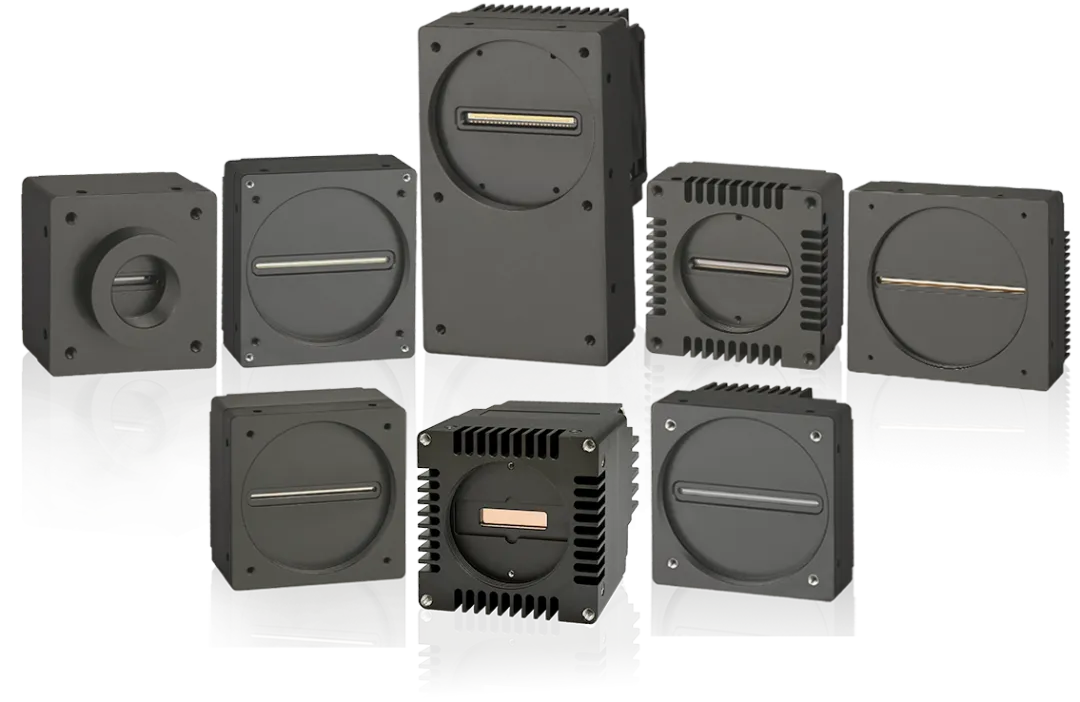

（埃科光电工业相机）

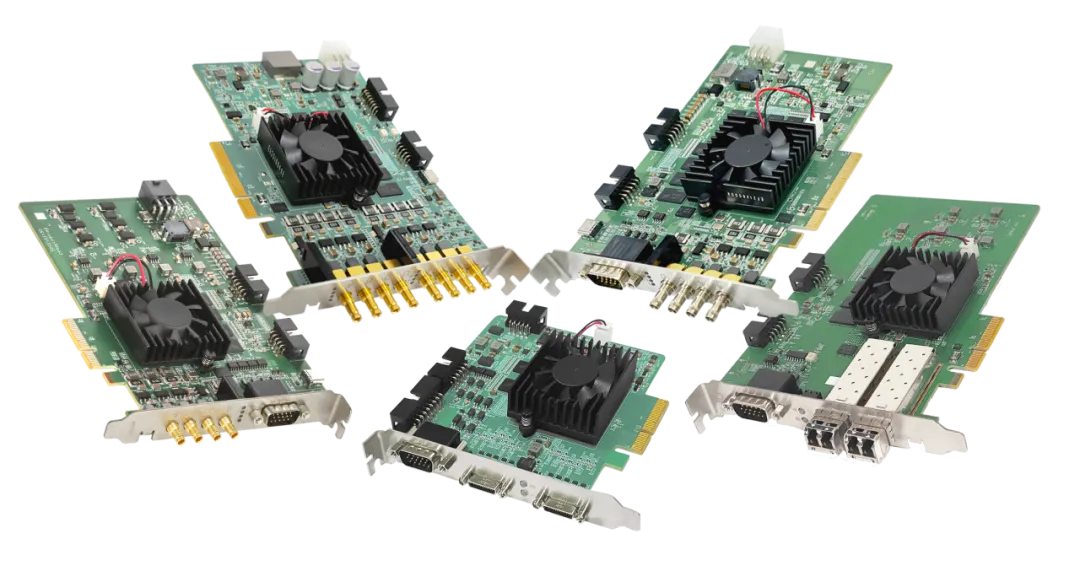

（埃科光电图像采集卡）

工业相机是什么？

工业相机是机器视觉系统的核心部件之一，所以我们先解释一下，什么是机器视觉？

机器视觉

机器视觉，简单来说就是用机器代替人眼来做测量和判断。近到安防监控、扫码枪、人脸识别；远到工厂产线、半导体晶圆制造、山洞隧道内壁检测、天文观星，凡是需要用人眼的地方，都可以看到机器视觉的身影。

工业相机

通过将光源、镜头、工业相机、图像采集卡以及机器视觉算法软件有机地结合起来，一个典型的工业机器视觉系统便诞生了。

埃科光电生产的工业相机就是机器视觉系统的核心部件，近似于人眼的视网膜部分，其中的图像传感器可以将收集到的光信号转变为模拟电信号，再转换为数字信号。随后再进一步生成图像，展现在电脑屏幕上。

工业相机和普通相机有何区别？

顾名思义，工业相机就是工业生产上用的相机。在最早的工业生产中，一般是通过人眼进行生产和产品质量检测的，但是随着科技和生产力的发展，越来越多的工厂发现，人眼是有极限的。长期高温、低温，狭小空间，以及微米级的精度要求和每分钟数百件的生产速度等等限制，导致传统的人工检测方式已经无法满足需求了。

普通相机能满足工业需求吗？

术业有专攻。

1、应用领域

在电子制造行业，同时要求高精度、高速度、还要能在腐蚀性气体环境稳定工作数年以上，普通相机可以做到吗？

新型显示行业要求相机要有1.5亿像素，6亿像素，甚至13.6亿像素，同时画面均一，普通相机可以做到吗？

锂电行业产线速度达到150m/min，微米级检测，普通相机可以做到吗？

半导体行业要求百纳米级精度，同时还要兼顾高速飞拍；光伏行业要求红外高精度检测；生物医学领域要求检测极微弱的DNA染色荧光等。这些领域，都会运用到工业相机。普通相机或许可以满足其中的几项要求，但只有工业相机可以满足以上所有要求，还能保证在24小时，甚至几年不间断稳定的工作。

2、传输速度

工业相机的图像数据通常通过高速接口传输到计算机或处理系统，可以实现数据的实时处理，且传输速度是非常高的。而反观普通相机，其图像通常存储在内部存储器或外部存储卡，再转移到主机上进行处理，图像传输速度受限于存储介质的写入速度，速度瓶颈就导致普通相机难以满足工业流水线生产的需求。

3、触发机制

除此之外，工业相机还具有更强大的触发机制。工业相机通常配备有专门的硬件触发接口，可以响应外部设备（如传感器、编码器、控制器）的信号，实现高度精准的同步拍摄。部分高端的普通相机虽然也支持外部触发（如通过遥控快门线或红外遥控器），但它们的灵活度和精准性与工业相机相比还是稍显逊色。

图像采集卡和存储卡有何区别？

图像采集卡属于采集设备，一般是插在电脑的PCIe插槽上，能够及时的处理相机传输上来的数据并同步传输到电脑主机内存中。而相机存储卡只是一个存储设备，主要功能就是用来存储照片、视频等其他数据的。

以下就是最典型的三类图像采集卡。

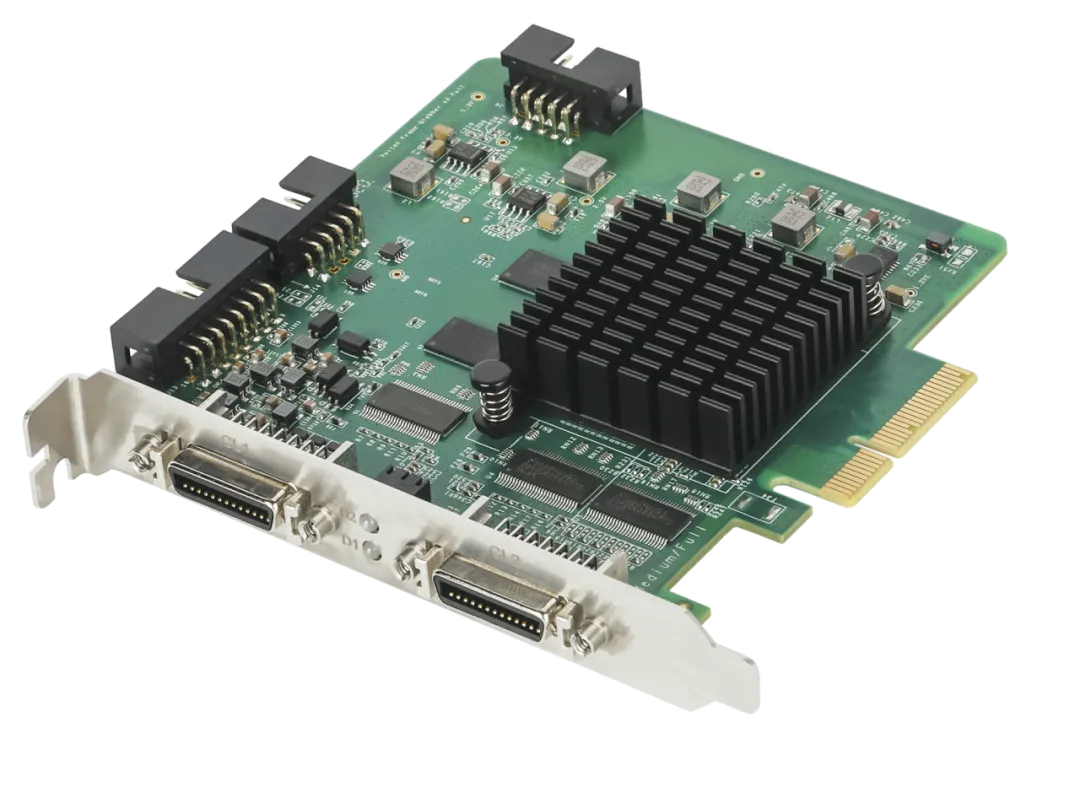

（Camera Link采集卡）

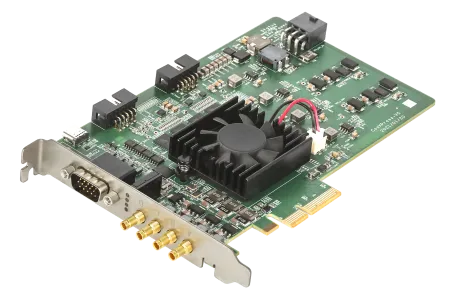

（CoaXPress采集卡）

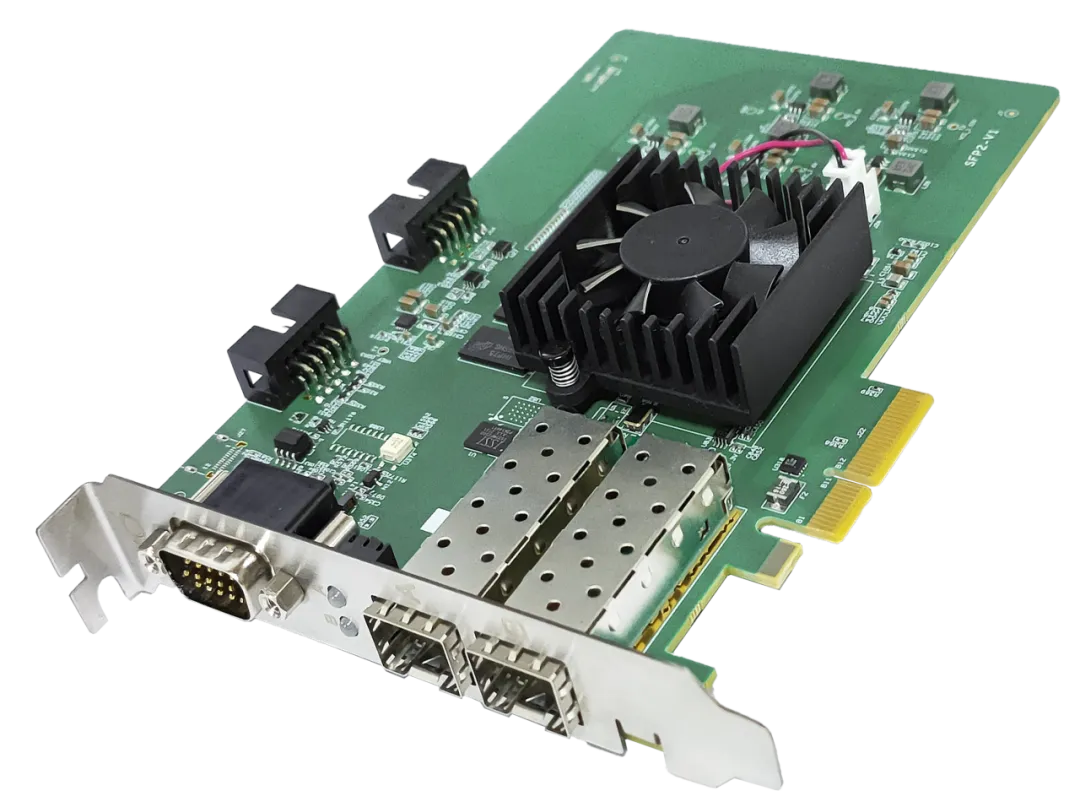

（万兆网采集卡）

它们除了基本的传输数据之外，还能对图像进行一些简单的预处理，降低工控机的工作压力。虽然部分图像采集卡也具有一定的存储功能，但本质上和存储卡还是有非常大的区别的。
