相交高亮

本文介绍了一种名为相交高亮的Shader技术,通过计算模型片元深度与深度图中对应位置深度的差值,判断模型是否相交,并用不同颜色标记交界线。此技术适用于游戏开发中的多种场景,如能量圈、激光扫描等。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

相交高亮,即是把模型间交界线用别的颜色给标记出来。是深度图的一个应用,我更愿意把它提出来当做一种shader模型(就像边缘高亮Rim一样)来记忆。

一、原理

得到当前模型片元的深度 Z 0 Z_{0} Z0,和深度图中该片元所在位置的深度 Z d e p t h T e x t u r e Z_{depthTexture} ZdepthTexture。两者相减得到深度差
Z d i f f Z_{diff} Zdiff = | Z 0 − Z d e p t h T e x t u r e Z_{0} - Z_{depthTexture} Z0ZdepthTexture|,当 Z d i f f Z_{diff} Zdiff < Z i n t e r s e c t Z_{intersect} Zintersect (其中 Z i n t e r s e c t Z_{intersect} Zintersect > 0),则有相交。

二、案例

Shader "Unlit/IntersectHightLight"
{
	Properties
	{
		_Color ("Color",Color) = (0,0,0,0)
		_IntersectWidth("Intersect Width",Range(0,5)) = 0.05 //相交宽度 Zintersect
		_IntersectColor("Intersect Color",Color) = (0,0,0,0) //交界颜色
	}
	SubShader
	{
		Tags { "RenderType"="Transparent" "Queue" = "Transparent"}
		LOD 100

		Pass
		{
			//为了方便观察相交情况,设置半透,双面渲染
			ZWrite Off
			Cull off
			Blend SrcAlpha OneMinusSrcAlpha

			CGPROGRAM
			#pragma vertex vert
			#pragma fragment frag

			#include "UnityCG.cginc"

			struct appdata
			{
				float4 vertex : POSITION;
			};

			struct v2f
			{
				float Z0 : TEXCOORD0;
				float4 scrPos : TEXCOORD1;
				float4 vertex : SV_POSITION;
			};

			fixed4 _Color;
			//深度图,前提是摄像机设置了  Camera.main.depthTextureMode = DepthTextureMode.Depth;
			//否则没有哦
			sampler2D _CameraDepthTexture;
			float _IntersectWidth;
			fixed4 _IntersectColor;

			v2f vert (appdata v)
			{
				v2f o;
				o.vertex = UnityObjectToClipPos(v.vertex);

				COMPUTE_EYEDEPTH(o.Z0);// 在相机空间把顶点的深度存入ZO
				o.scrPos = ComputeScreenPos(o.vertex);//先把顶点在屏幕空间的位置存起来,用于片元着色器中获取深度图的深度

				return o;
			}

			fixed4 frag (v2f i) : SV_Target
			{
				//以下就是获取该片元在相机空间的深度值
				float ZdepthTexture = LinearEyeDepth(SAMPLE_DEPTH_TEXTURE_PROJ(_CameraDepthTexture,UNITY_PROJ_COORD(i.scrPos)));
				float Zdiff = saturate(_IntersectWidth - abs(ZdepthTexture - i.Z0));//用模型的改片元的深度值 和 深度图的深度值 取差

				return lerp(_Color,_IntersectColor,Zdiff); //为了效果比较柔和,做了差值处理
			}
			ENDCG
		}
	}
}

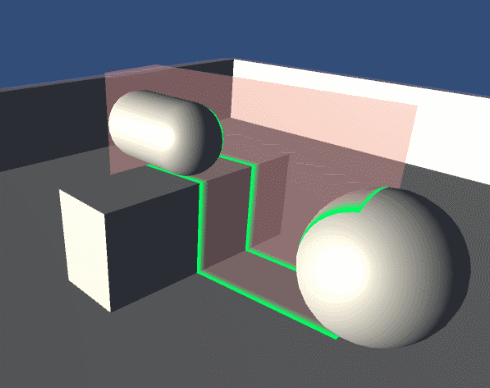

效果图:
在这里插入图片描述
相交高亮可以用到游戏里很多地方,比如能量圈,激光扫描等等(其实使用场景的是不确定的,但这个相交高亮的特色是确定,我们应该在了解了一项技术的各项特色之后去适应不确定的场景,这点很重要。。。)

有关深度图的知识请参考:
Unity Shader - 深度图基础及应用
有趣的深度图:可见性问题的解法
神奇的深度图:复杂的效果,不复杂的原理
Camera’s Depth Texture
