VXLAN网络架构-Spine-Leaf

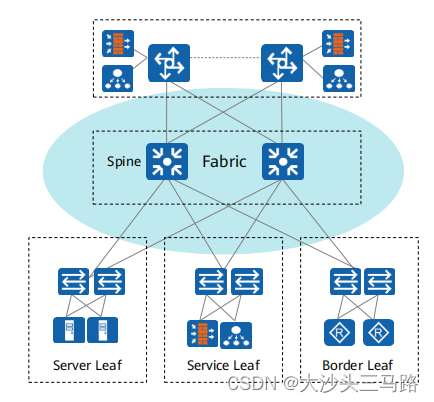

新一代数据中心网络采用Spine-Leaf组网架构结合VXLAN(Virtual Extensible LAN)和EVPN(Etheret VPN)技术。

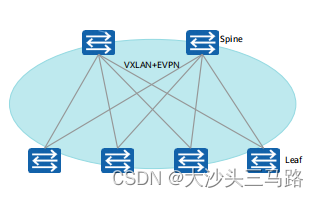

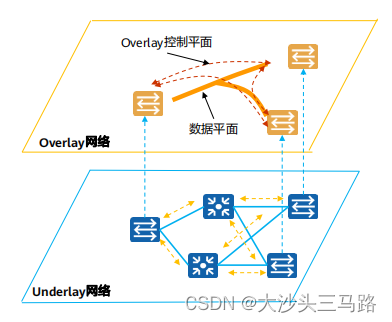

VXLAN通过MAC in UDP的报文实现数据面封装，构建基于|P的Overlay的虚拟局域网。Spine和Leaf之间全互联。
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

Spine-Leaf架构的优势

Spine-Leaf是数据中心的新型网络架构，分为spine节点和Leaf节点。Spine节点即骨干节点，提供高速IP转发功能。Leaf节点即叶子节点，提供网络接入功能。

Leaf与Spine实现三层全连接、等价多路径提高网络的可用性。

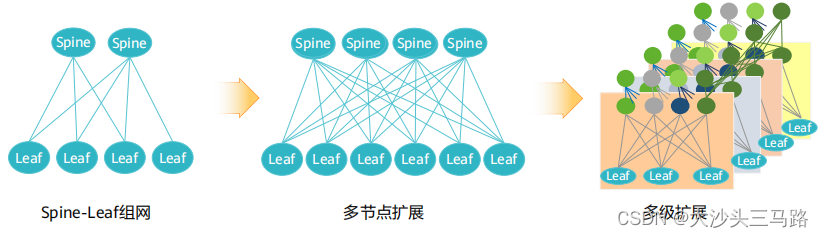

Spine-Leaf架构具备极高的扩展能力。

在这里插入图片描述
