电容降压

基本原理：
       电容降压主要是用在直流稳压电源电路里。直流稳压电源电路的大致结构是：

       市电——变压（降压）——整流——滤波——稳压——直流输出

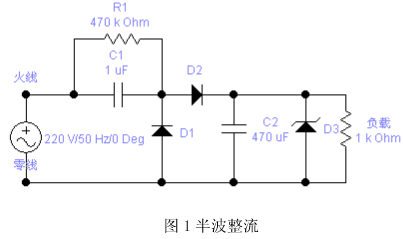

1. 变压，主要是降压，一般使用变压器来完成。但是变压器体积较大，成本也较高，如果电路简单，例如声光控制开关，那么加一个变压器就显得大材小用。这个时候用一个电容，就可以解决降压的问题，简化电路，节约成本。基本电路如图





           市电经过C1降压后到D2，D2完成半波整流，C2对整流后的脉动直流滤波，D3稳压，输出稳定的直流电压给负载。R1是电源关闭后C1的电荷泄放电阻。D1是为了在市电的负半周给C1提供充放电通路。因为要保证C1在整个交流电周期内都是工作的。

           如果将C1后面的电路都看作负载的话，那么相当于C1和一个电阻串联在市电通路里，电容和电阻在交流下都是有阻抗的，串联分压，自然负载上的电压就小了。这样理解也对。但是更准确的理解应该是：C1起到了限流的作用，它决定了电路中的最大电流，当负载一定的情况下，C1也就决定了负载上可以得到的电压，最终起到了降压的作用。
           例如：图1中如果负载短路，220V交流电全部加在C1上，电路中的电流等于C1的充放电电流。
