【PowerDesigner】【4】连接数据库并生成ER图

文字版：

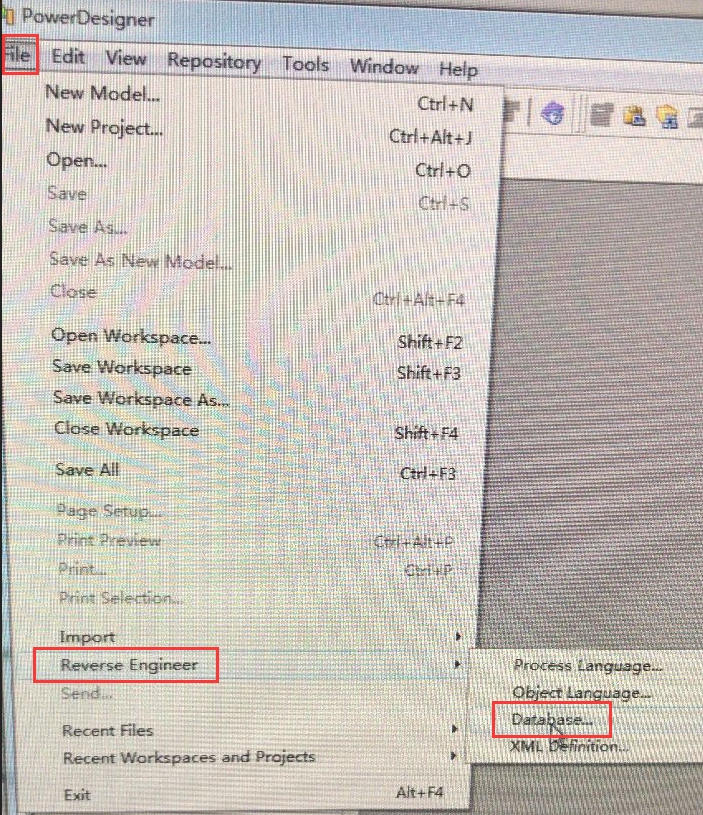

1，File→Reverse Engineer→Database....,

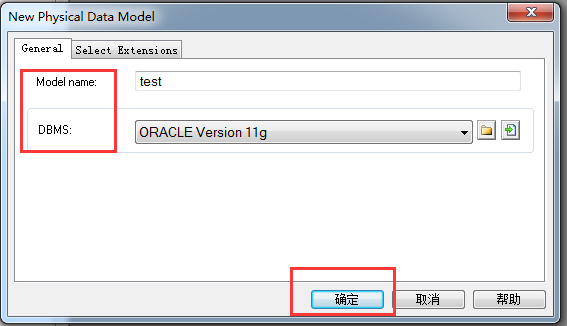

2，新窗口database reverse engineering打开后，填写名称（Model name），选择数据库类型（DBMS，我是Oracle）

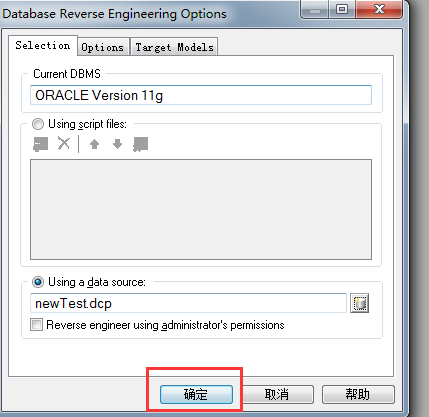

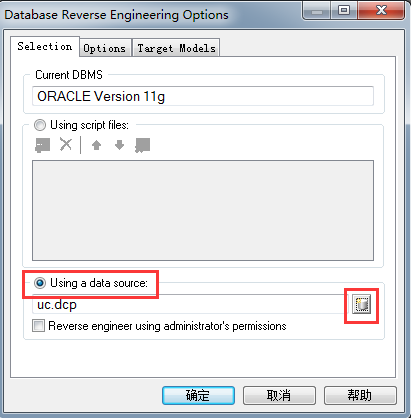

3，点击确认后，新窗口Using a data source那里，点击数据库图标,

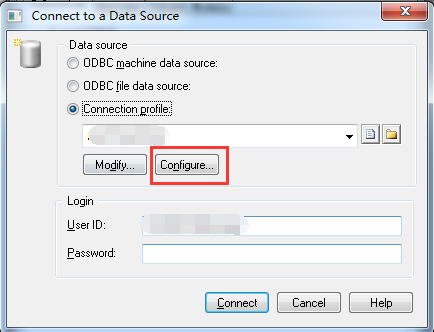

4，新窗口Connect to a Data Source打开后，点击Configure

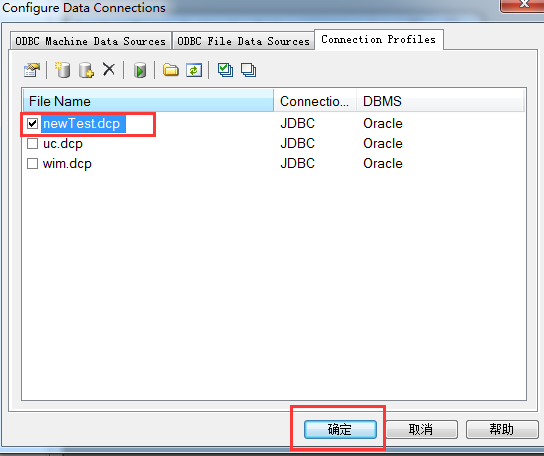

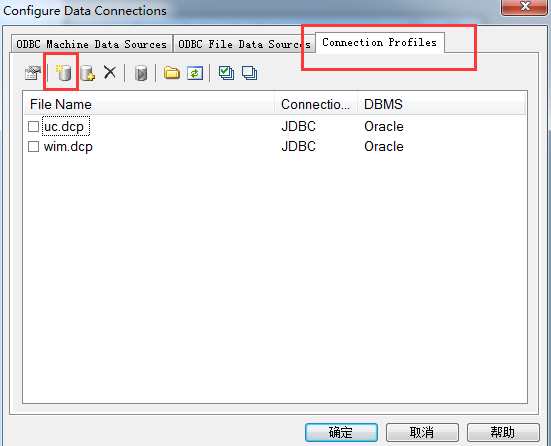

5，新窗口Configure Data Connections打开后，点击Connection Profiles，选择下面图标的第二个

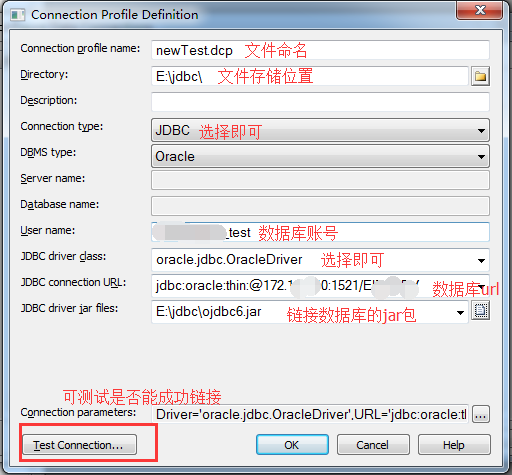

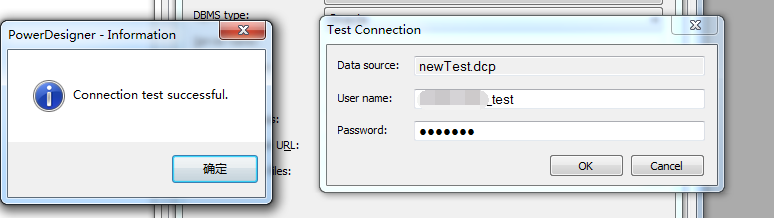

6，新窗口Connection Profile Definition打开后，填写数据库信息，测试连接成功后，选择生成的文件

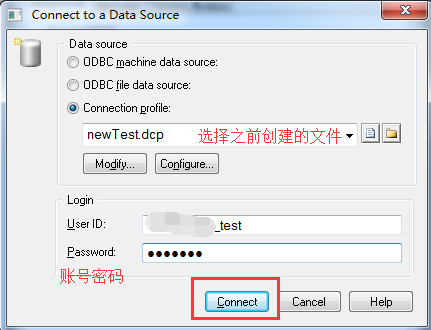

7，点击确认后，会回到Connect to a Data Source窗口，选择Connection Profile，选择上面生成的文件，填写数据库账号密码，点击connect

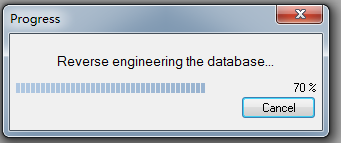

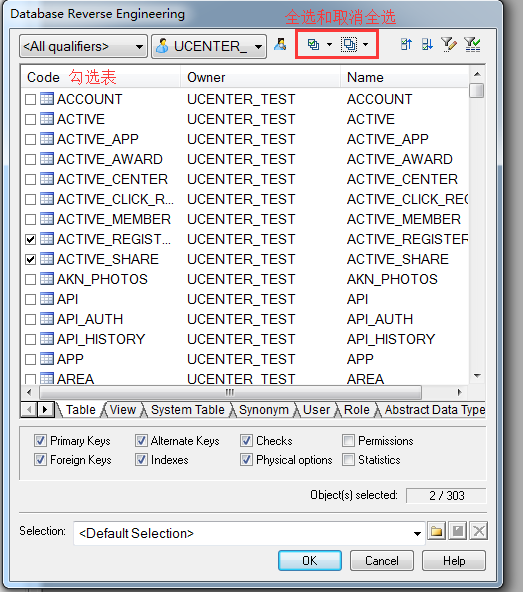

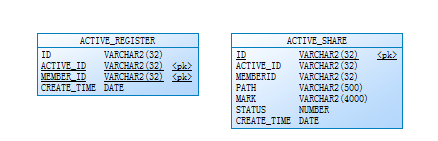

8，按引导继续往下走，勾选数据库表，生成ER图

图片版：

————————————————————————————————————————————————————

————————————————————————————————————————————————————



————————————————————————————————————————————————————

————————————————————————————————————————————————————

————————————————————————————————————————————————————

————————————————————————————————————————————————————

————————————————————————————————————————————————————



————————————————————————————————————————————————————

————————————————————————————————————————————————————

————————————————————————————————————————————————————

————————————————————————————————————————————————————

————————————————————————————————————————————————————

————————————————————————————————————————————————————

 参考博客：

1，使用PowerDesigner连接数据库并生成ER图 - 阿拉斯加大闸蟹的博客 - 优快云博客

https://blog.youkuaiyun.com/singgel/article/details/64906999?locationNum=14&fps=1

2，解决powerdesigner连接mysql时连接不上的问题 - leo的专栏 - 优快云博客

https://blog.youkuaiyun.com/u012204058/article/details/54019513#commentBox



转载于:https://www.cnblogs.com/huashengweilong/p/10712426.html
