防火墙小试——部分（书接上回）流量控制

最新推荐文章于 2025-08-10 22:54:51 发布
原创 最新推荐文章于 2025-08-10 22:54:51 发布 · 519 阅读 · 8 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#网络 #安全

TOOP接上回

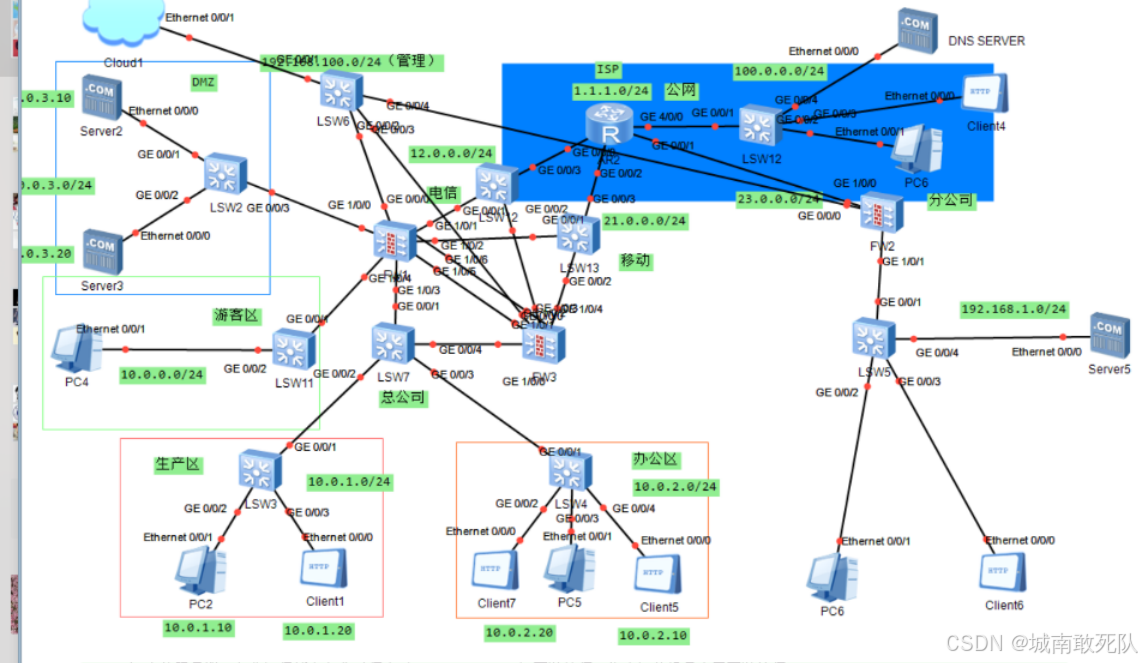

1.实验拓扑及要求

  1. 对现有网络进行改造升级，将当个防火墙组网改成双机热备的组网形式，做负载分担模式，游客区和DMZ区走FW3，生产区和办公区的流量走FW1

  2. 办公区上网用户限制流量不超过100M，其中销售部人员在其基础上限制流量不超过60M，且销售部一共10人，每人限制流量不超过6M

  3. 销售部保证email应用在办公时间至少可以使用10M的带宽，每个人至少1M

  4. 移动链路采用的是100M的带宽，要求游客区用户仅能占用50M，并且基于在线地址进行动态均分

  5. 外网访问内网服务器，下行流量不超过40M，DMZ中的每台服务器限制对外提供的最大下行带宽不超过20M。

TOOP接上回

2.实验思路

3.实验过程

对现有网络进行改造升级，将当个防火墙组网改成双机热备的组网形式，做负载分担模式，游客区和DMZ区走FW3，生产区和办公区的流量走FW1

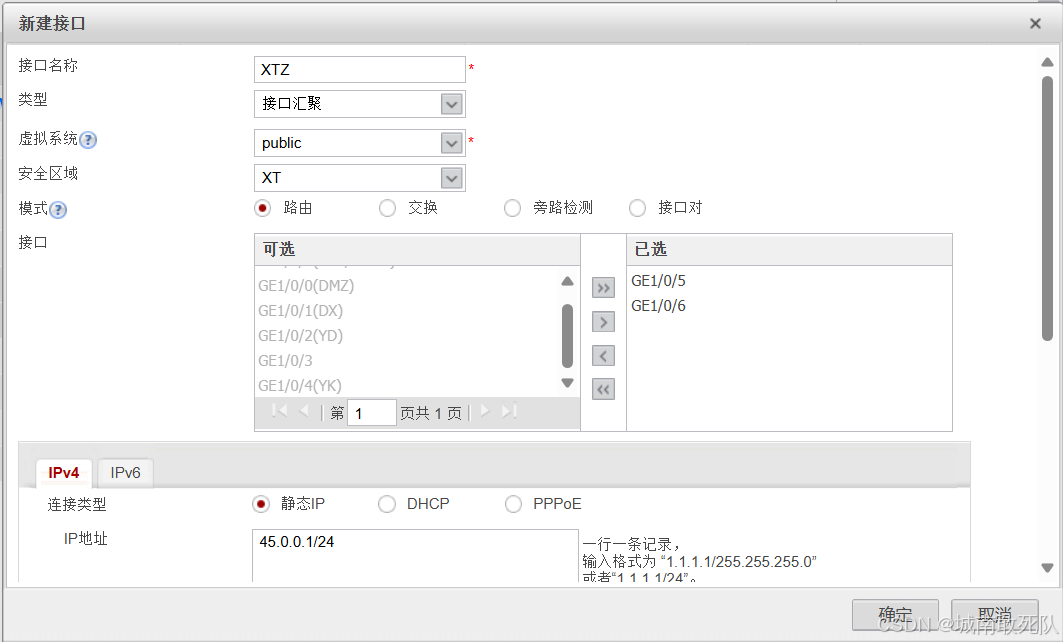

创建心跳线汇聚接口

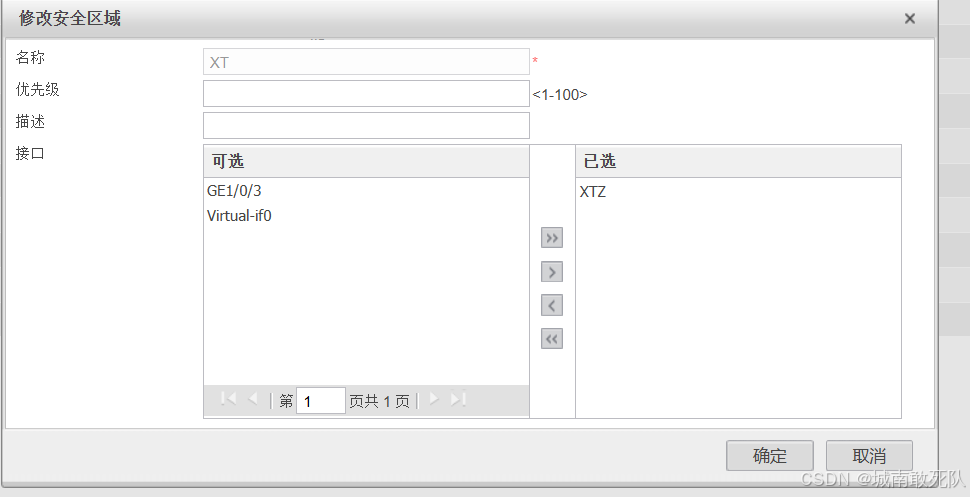

创建心跳线安全区

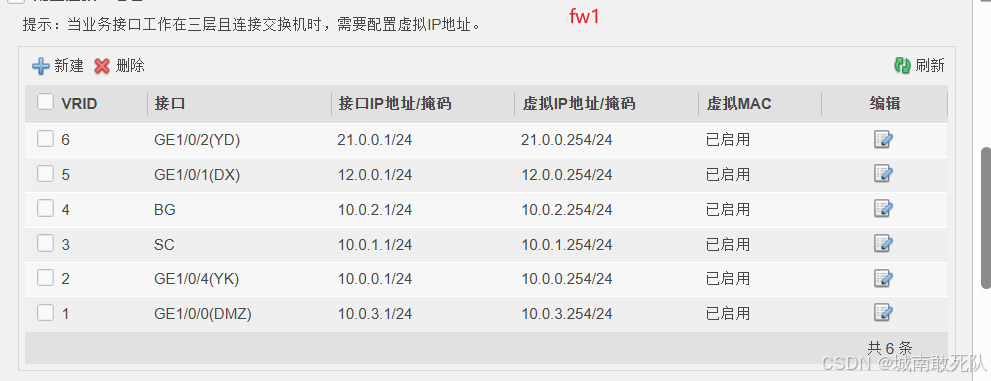

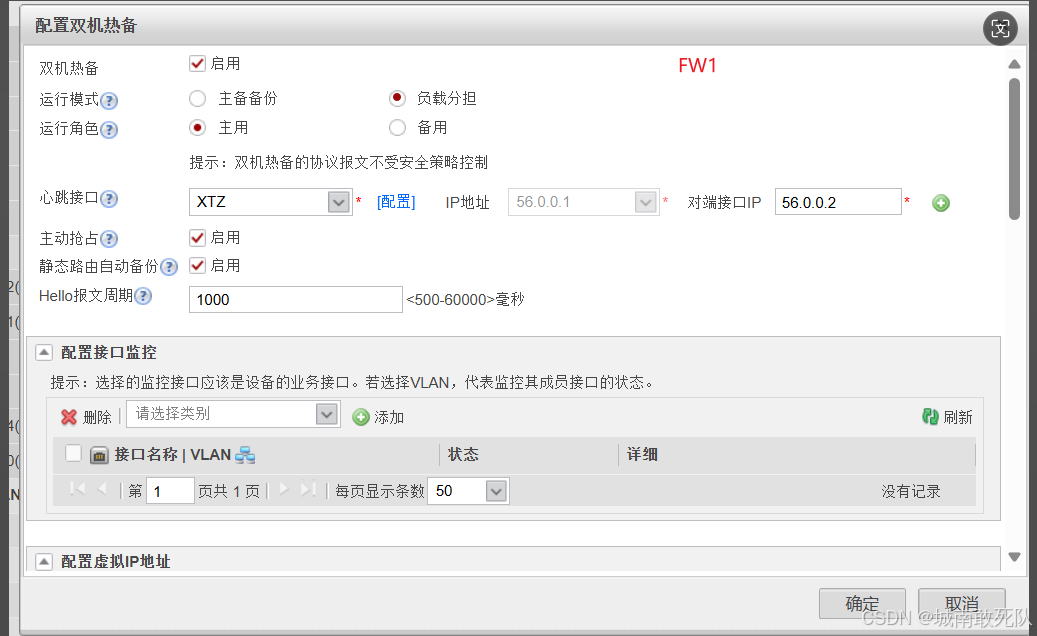

FW1启动负责均衡和VRRP虚拟路由

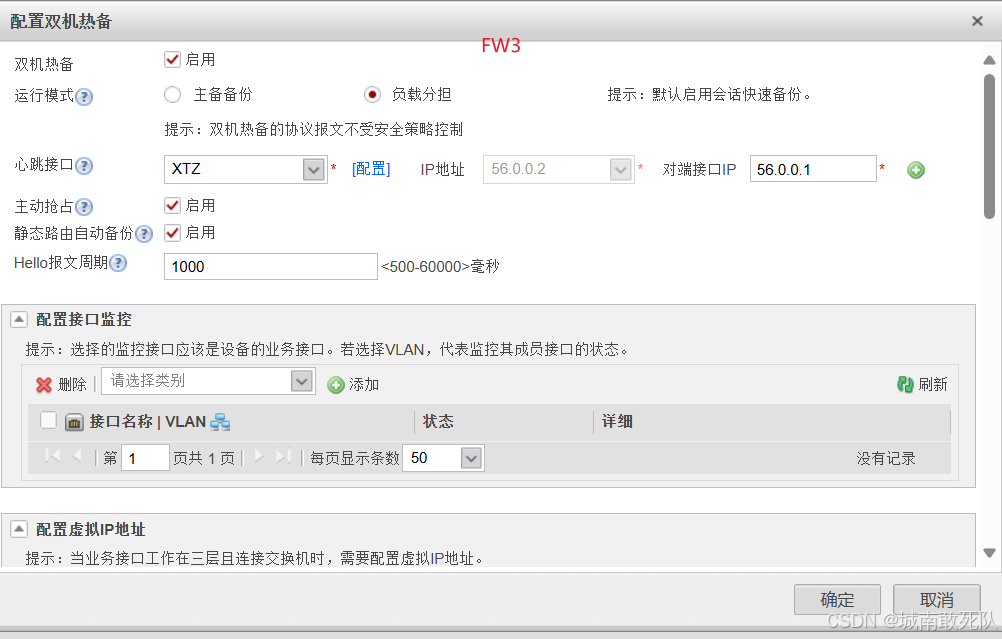

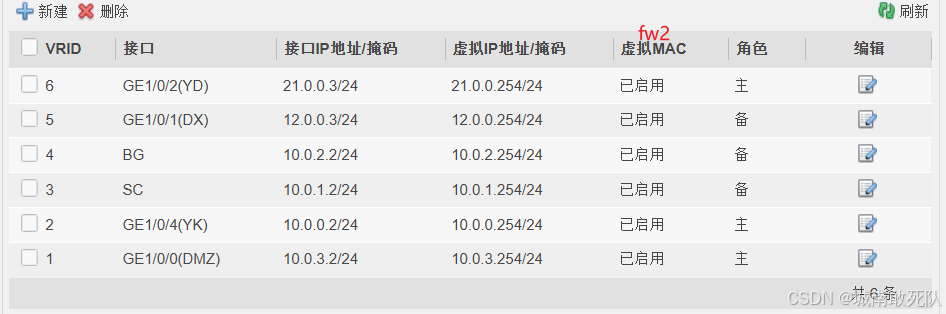

FW3启动负责均衡和VRRP虚拟路由

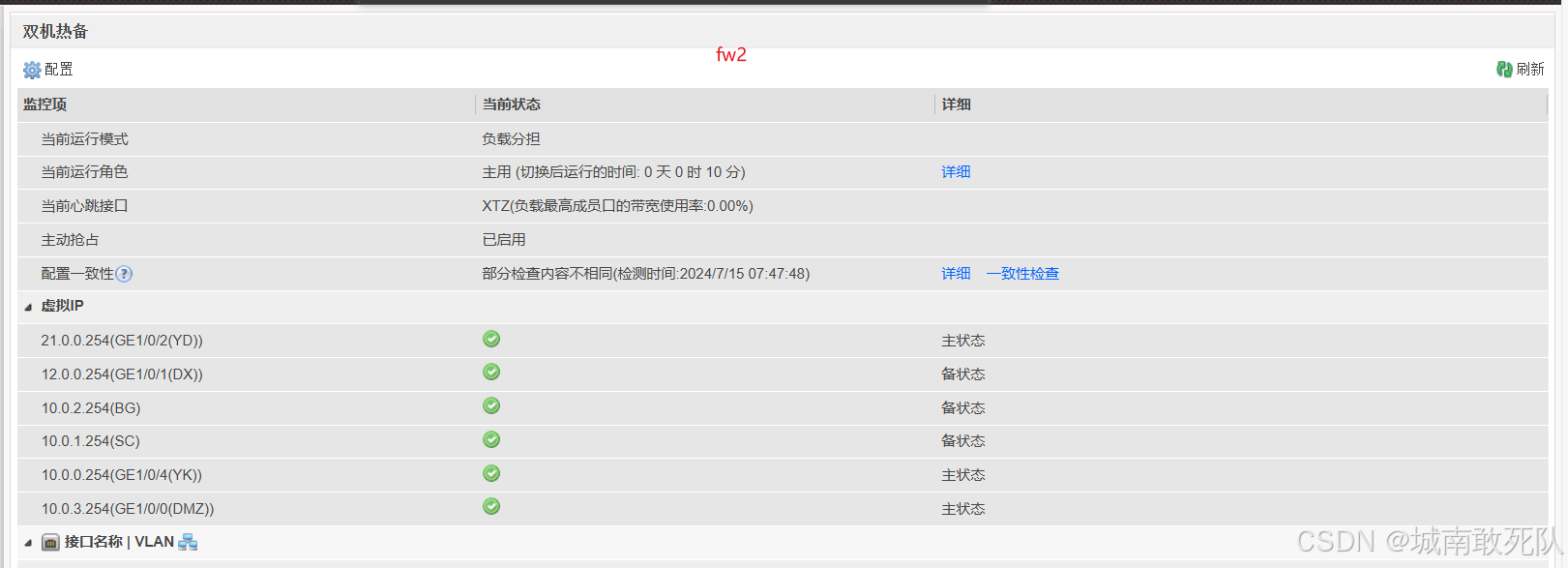

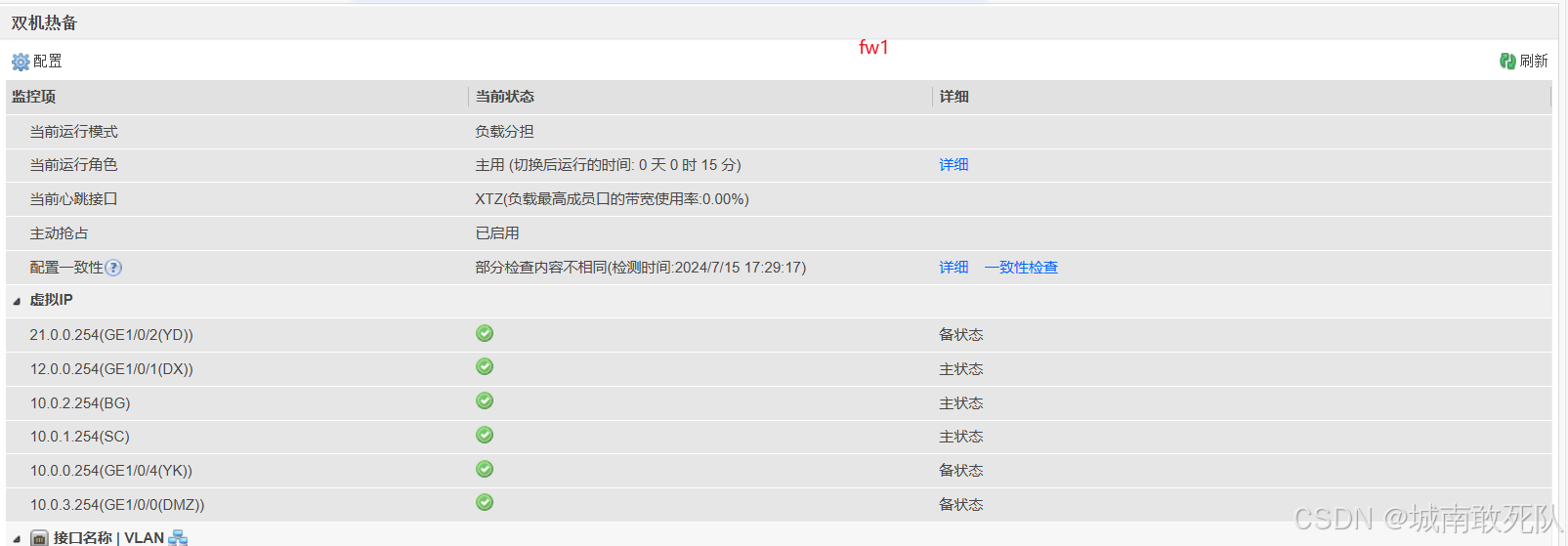

结果

办公区上网用户限制流量不超过100M，其中销售部人员在其基础上限制流量不超过60M，且销售部一共10人，每人限制流量不超过6M

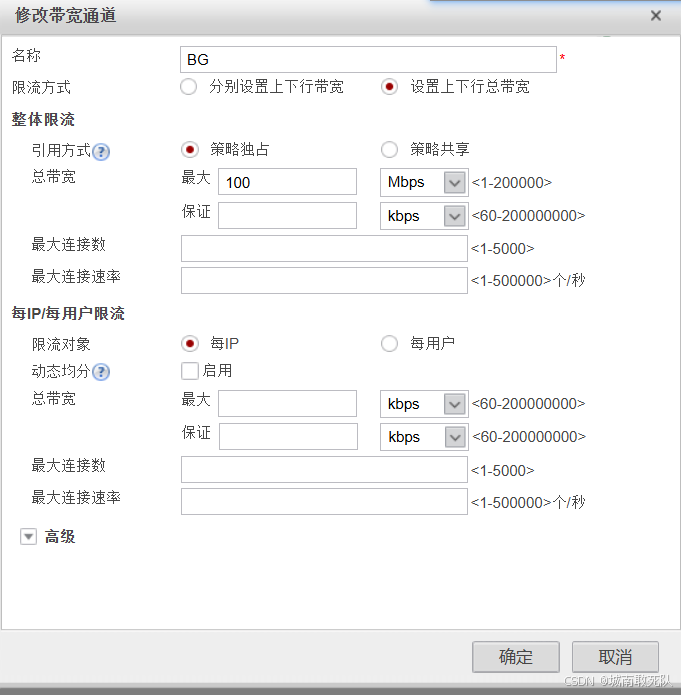

创建关于办公区的宽带通道

创建办公区的宽带策略

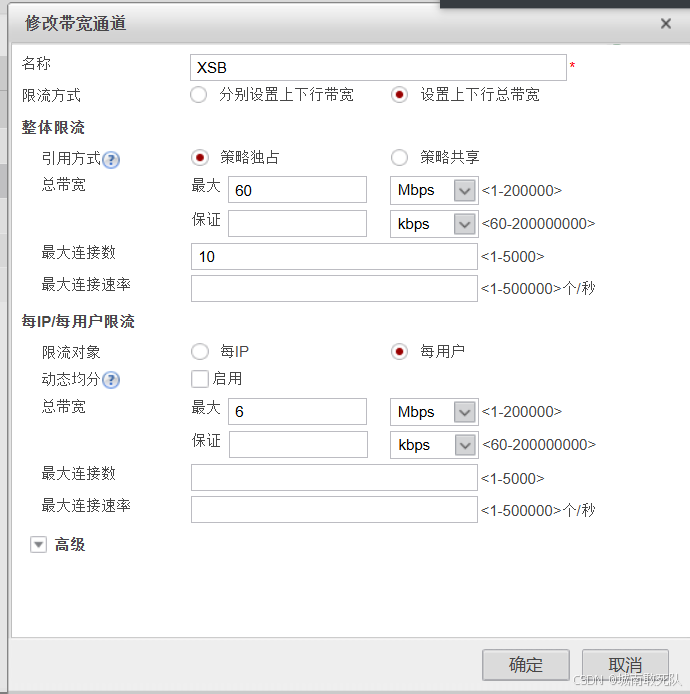

创建销售部的宽带通道

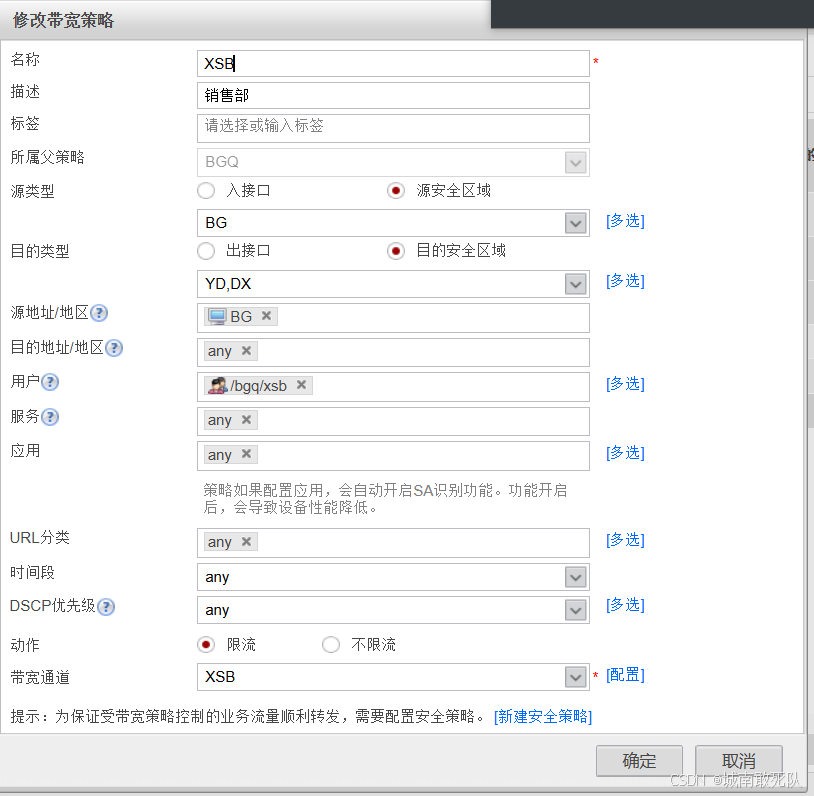

创建销售部的宽带策略

销售部保证email应用在办公时间至少可以使用10M的带宽，每个人至少1M

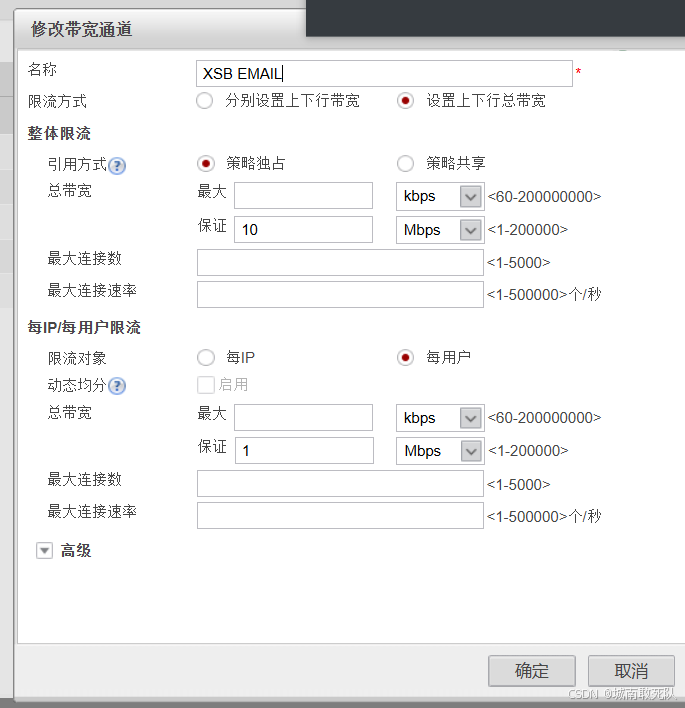

创建销售部email宽带通道

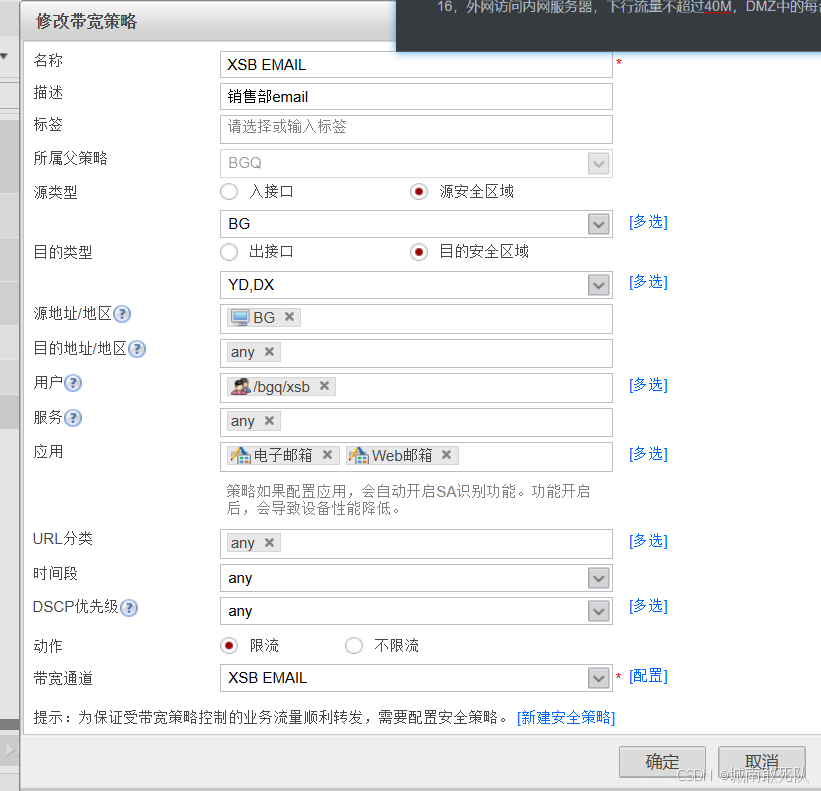

创建销售部email宽带策略

移动链路采用的是100M的带宽，要求游客区用户仅能占用50M，并且基于在线地址进行动态均分

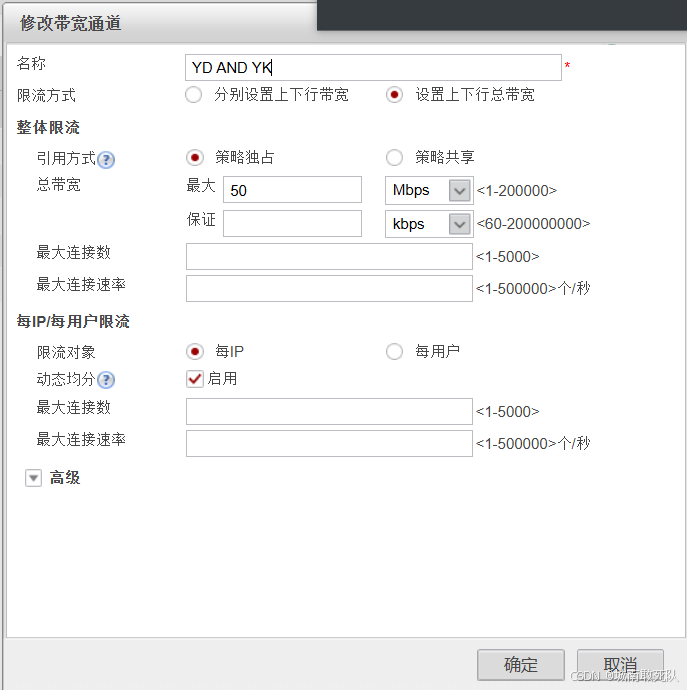

创建游客宽带通道

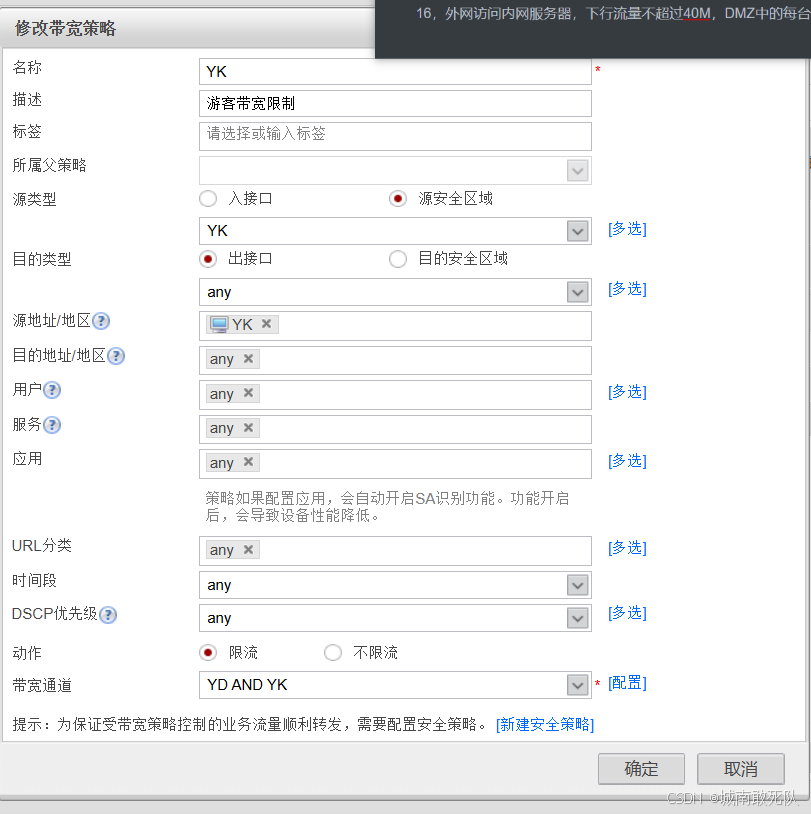

创建游客宽带策略

外网访问内网服务器，下行流量不超过40M，DMZ中的每台服务器限制对外提供的最大下行带宽不超过20M。

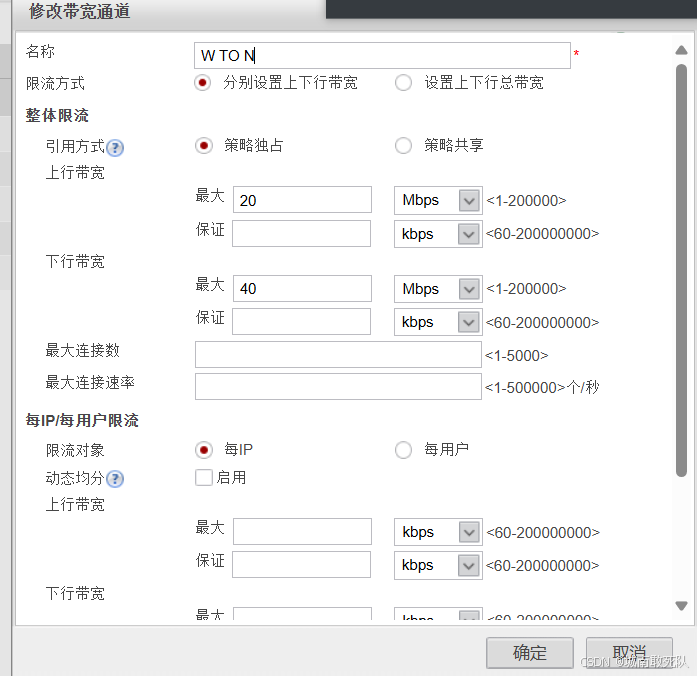

创建外网到内网的宽带通道

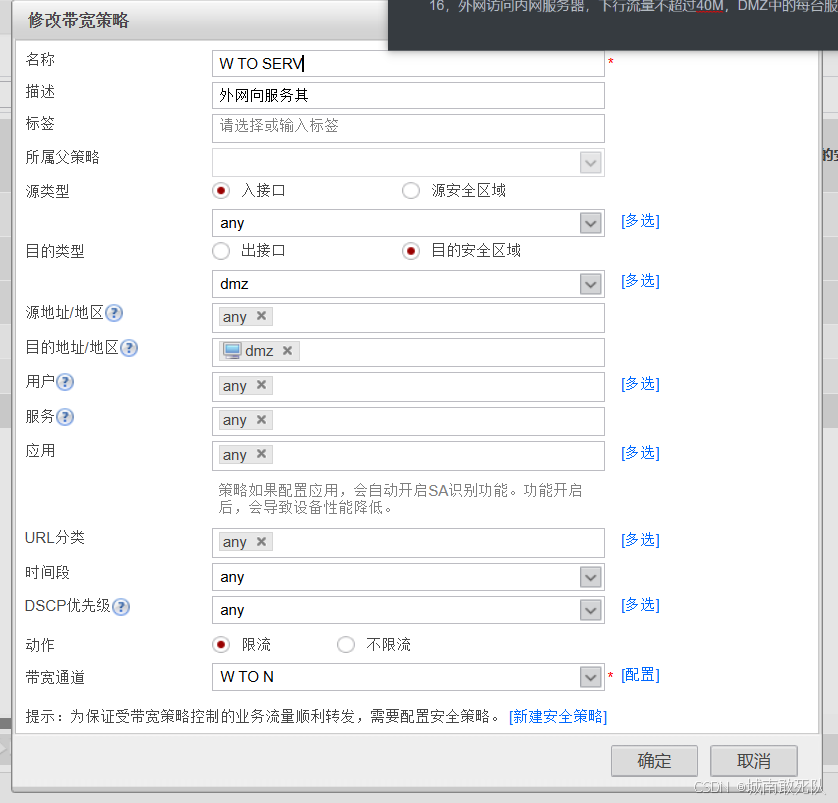

创建外网到内网的宽带策略
