文章详细描述了如何搭建网络环境，包括地址规划，如RIP和OSPF协议的路由器地址分配，以及IP配置、NAT、MGRE的设置。同时，文章还涵盖了OSPF配置、接口认证和加快收敛的策略，如域间路由汇总和特殊区域的设定。

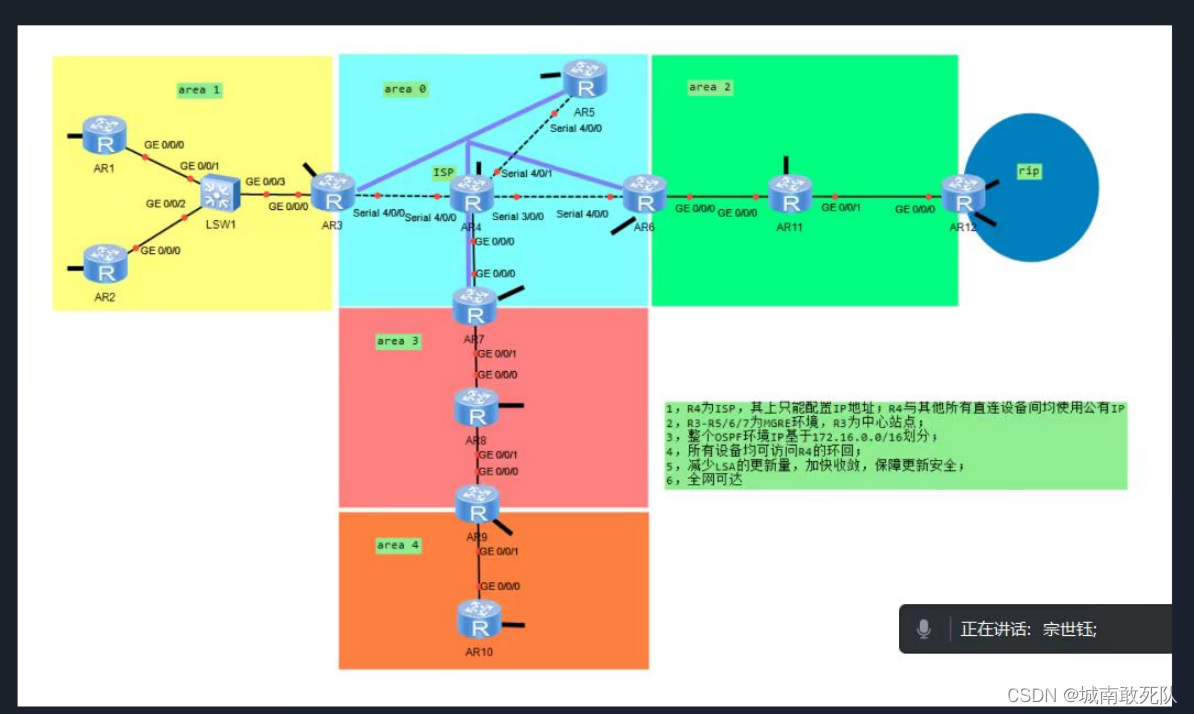

要求

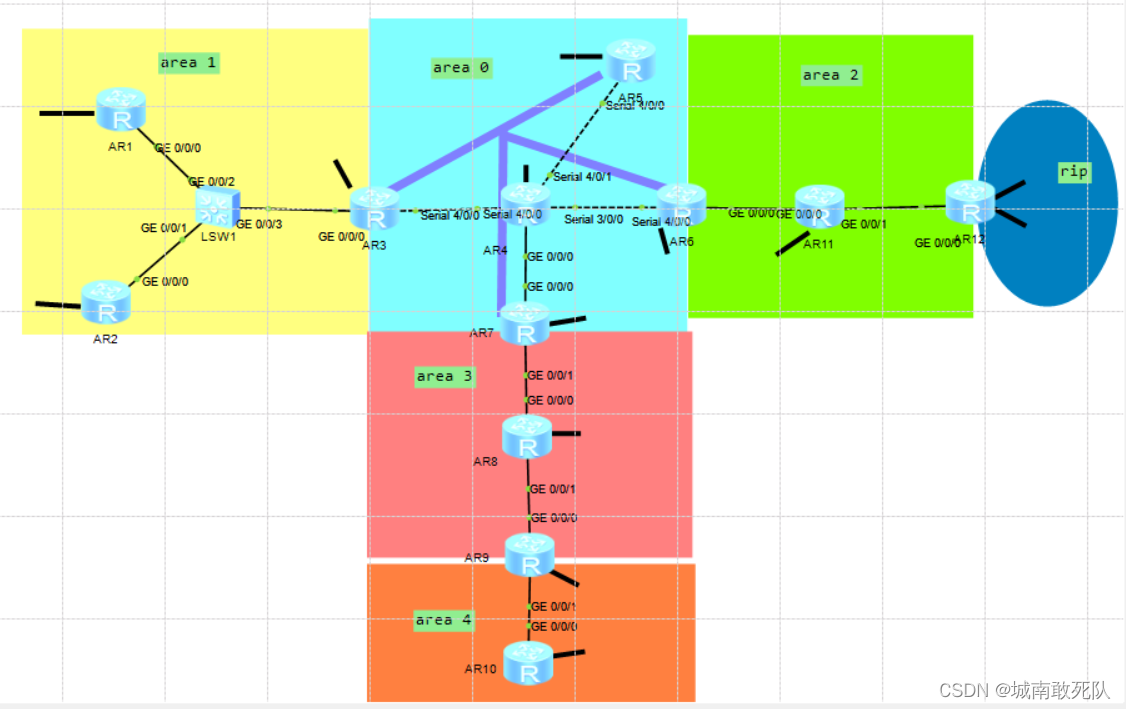

1. 搭建toop

2.地址规划

协议范围路由器地址

RIP

172.16.0.0 17

R12

loop0：172.16.0.0 24

loop1：172.16.1.0 24

OSPF

172.16.128.0 17

area1

172.16.144.0

20

R1

g0:172.16.144.1 24

loop0:172.16.145.1 24

R2

g0:172.16.144.2 24

loop:172.16.146.1 24

R3

g0:172.16.144.3 24

loop0:172.16.147.0 24

t0:172.16.255.3 24

area0

172.16.128.0

20

            R3

s400:172.16.128.2 24

R4

s400:172.16.128.1 24

s401:172.16.129.1 24

s300:172.16.130.1 24

g0:172.16.131.1 24

loop0:8.8.8.8 24

t0:172.16.255.4 24

R5

s400:172.16.129.2 24

loop0:172.16.133.1 24

t0:172.16.255.5 24

R6

s400:172.16.130.2 24

loop0:172.16.134.1 24

t0:172.16.255.6 24

R7

g0:172.16.131.2 24

loop0:172.16.135.1 24

t0:172.16.255.7 24

area3

172.16.176.0 20

R7

g1:172.16.176.1 24

R8

g0:172.16.176.2 24

g1:172.16.177.1 24

loop0：172.16.178.0 24

R9

g0:172.16.177.2 24

area4

172.16.192.0 20

R9

g1:172.16.192.1 24

loop0:172.16.193.1 24

R10

g0:172.16.192.2 24

loop0:172.16.194.1 24

area2

172.16.160.0 20

R6g0:172.16.160.1 24
R11

g0:172.16.160.2 24

g1:172.16.161.1 24

loop0:172.16.162.1 24

R12

g0:172.16.161.2 24

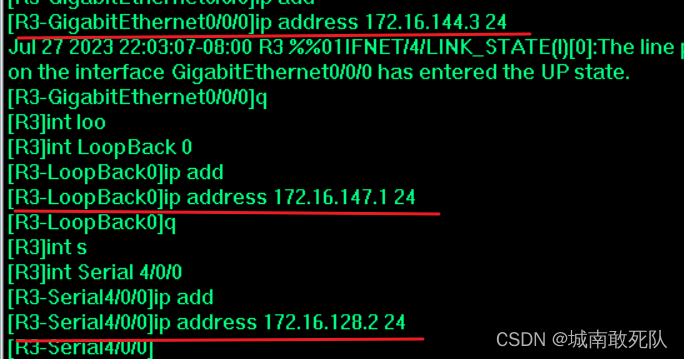

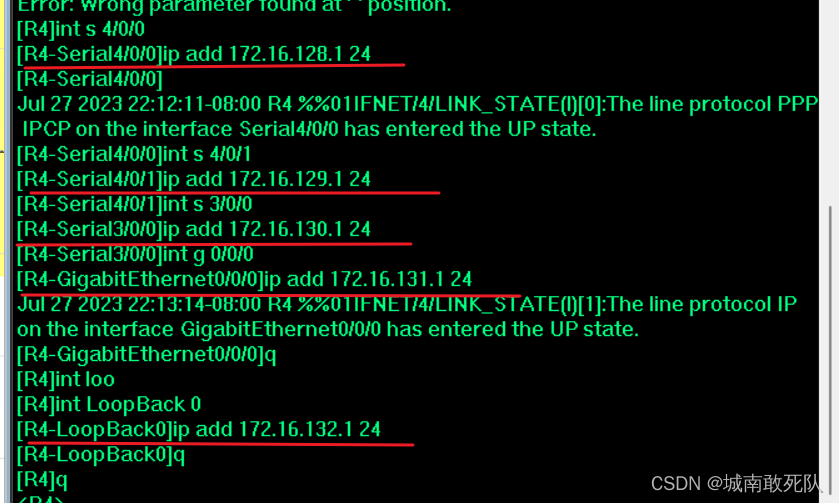

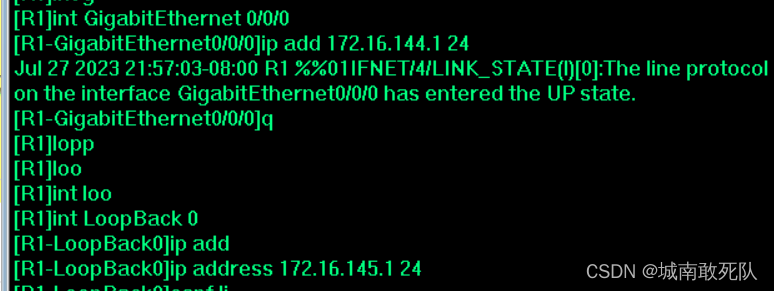

3.配置ip

R1

 R2

R3

R4

 后面同理

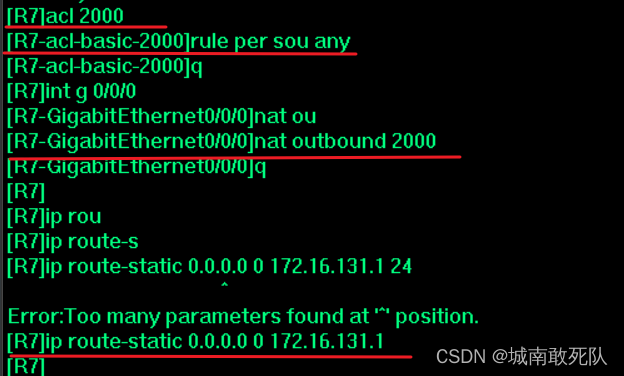

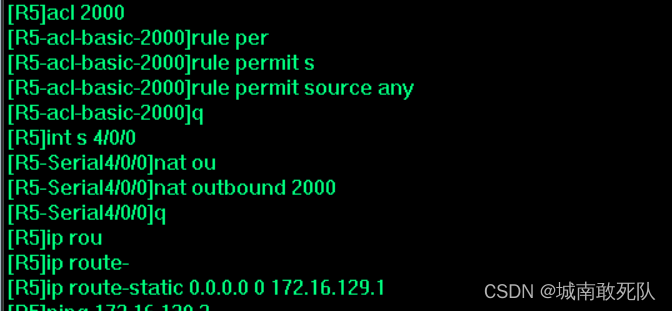

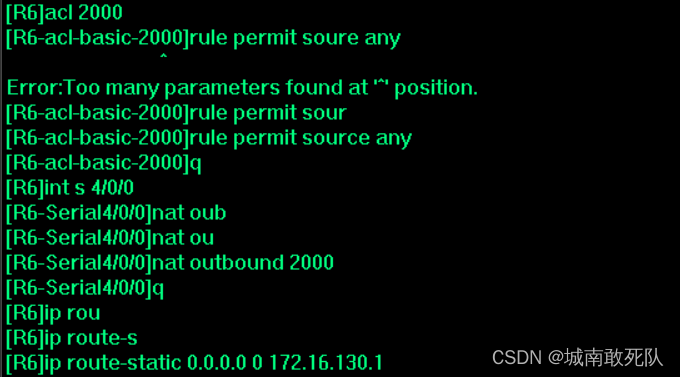

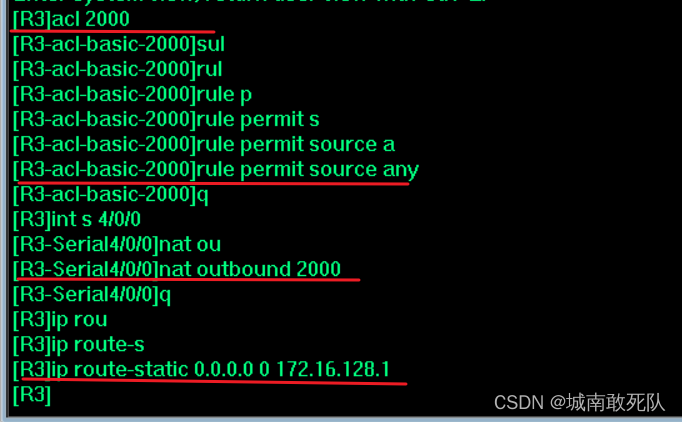

4.配置nat及缺省

R3

R5

R7

R6

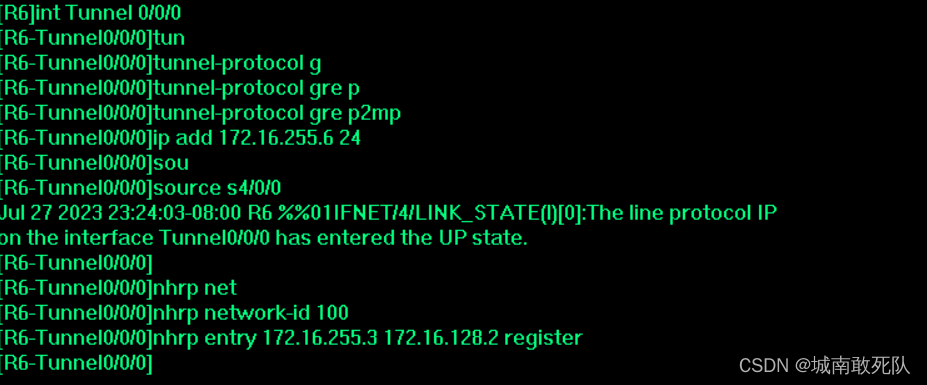

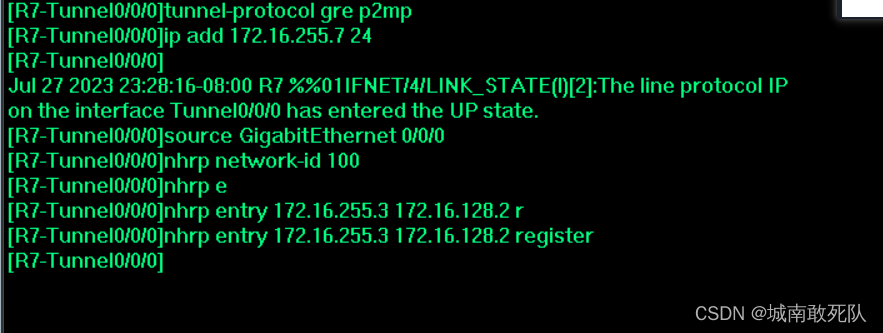

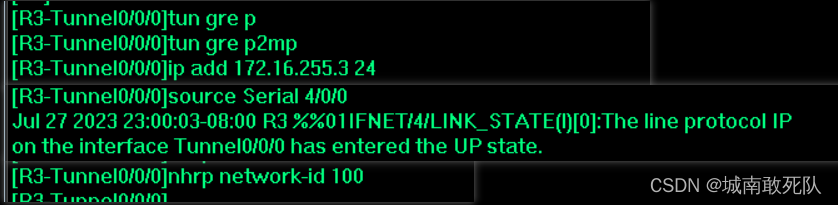

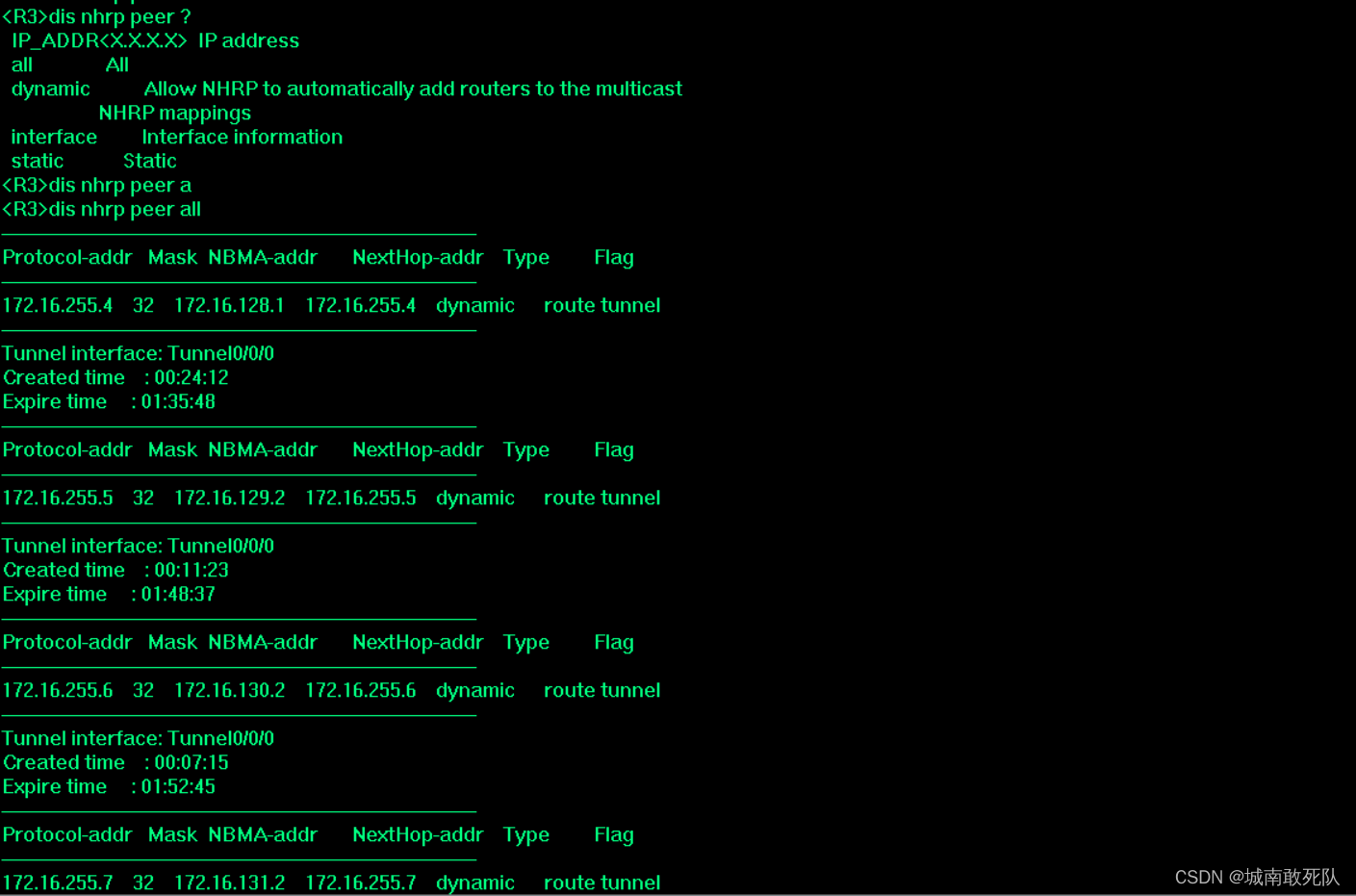

5.配置mgre

R3

 R5

 R6



R7

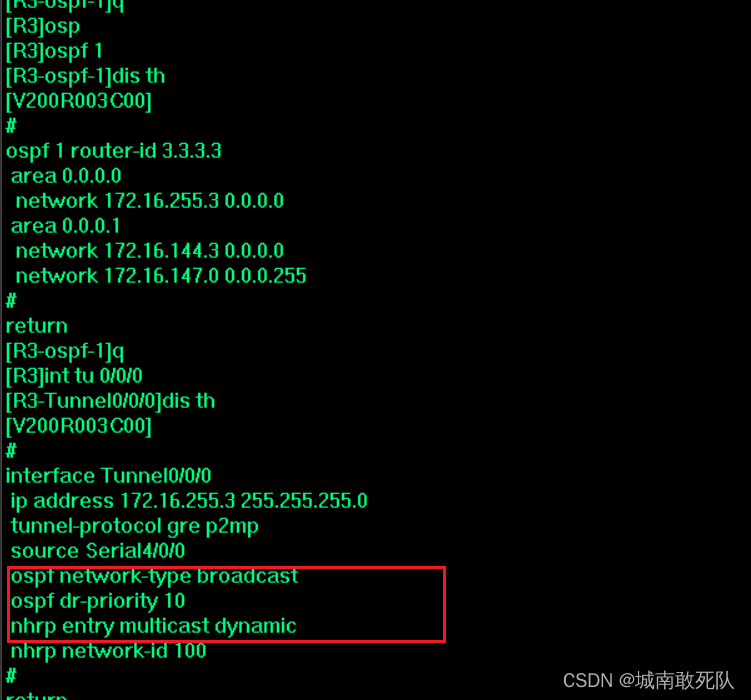

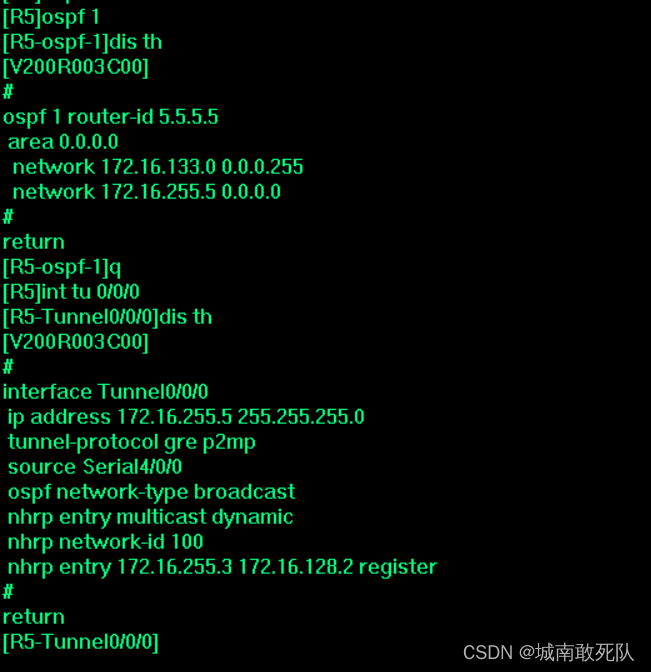

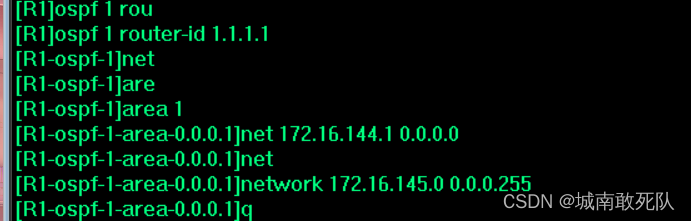

6.配置ospf

R1

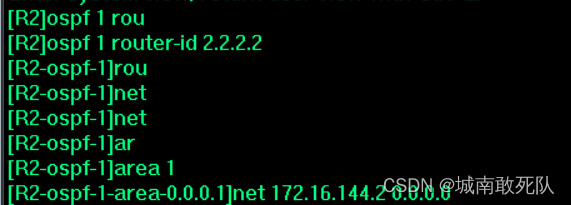

 R2



 R3

 R5

 后面同理配置

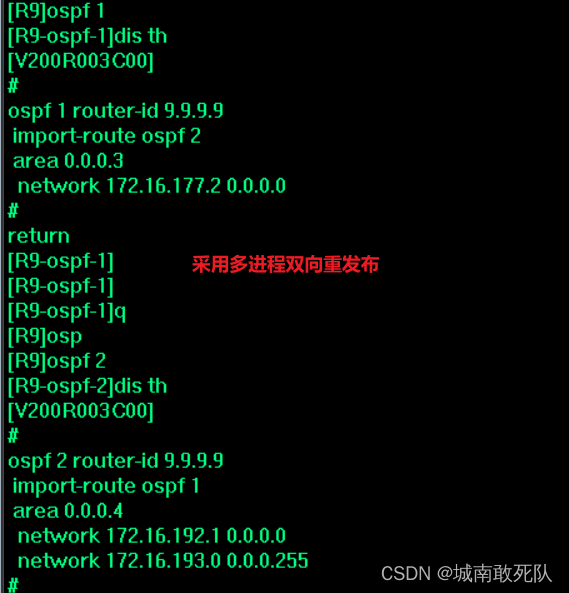

R9

后面同理配置

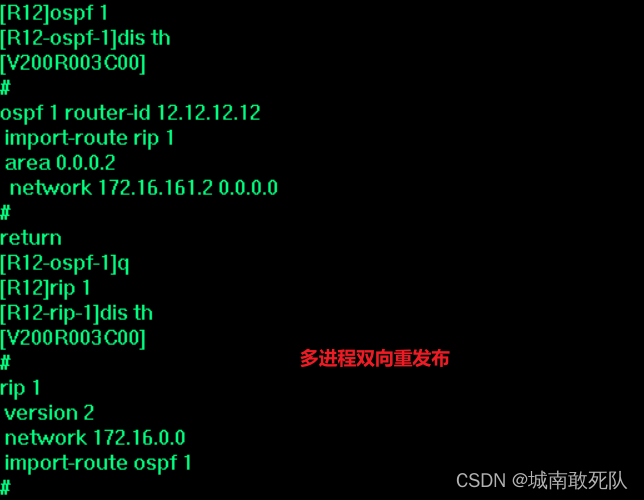

 R12

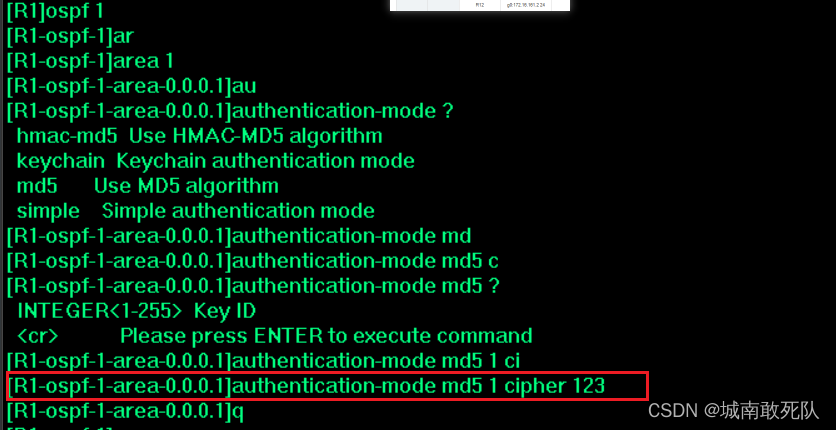

7.接口认证

在每个路由器上进行区域认证

8.加快收敛

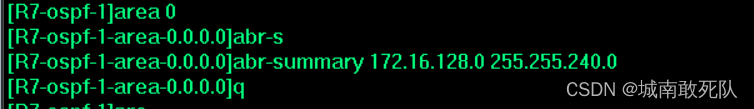

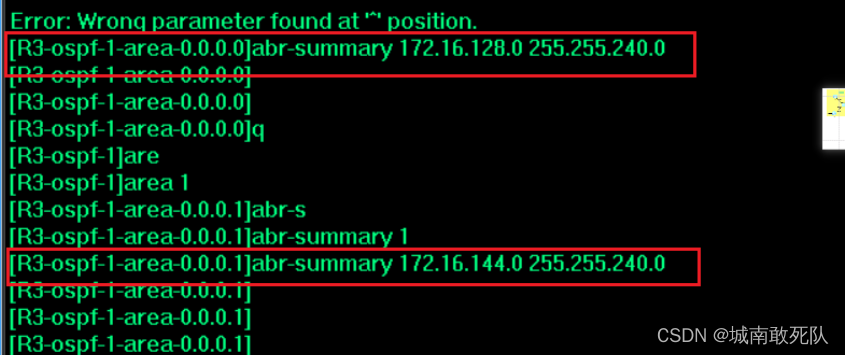

域间路由汇总

AR3

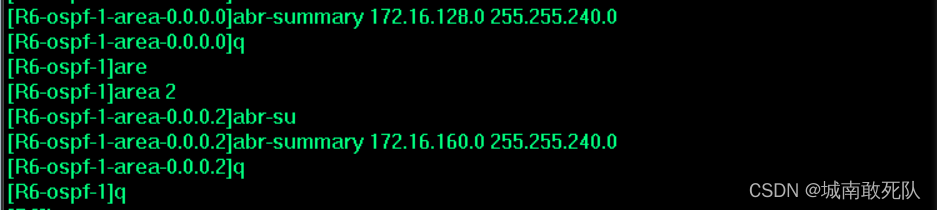

AR6

AR7

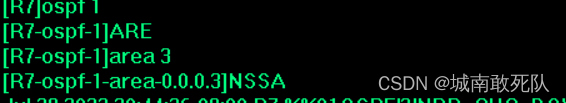

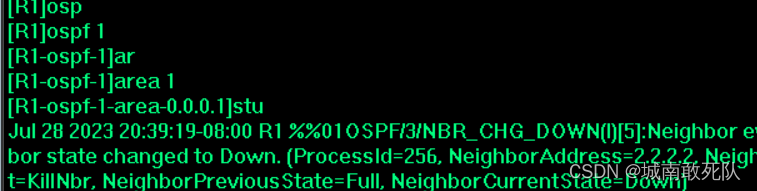

 特殊区域

area 1 stu

 R1 R2 R3 area1 stu

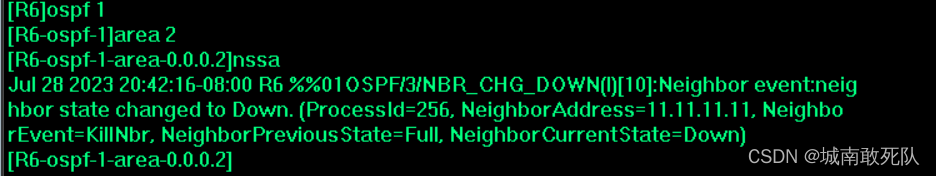

area 2 nssa

 R6 R11 R12 area2 nssa

area 3 nssa

 R7 R8 R9

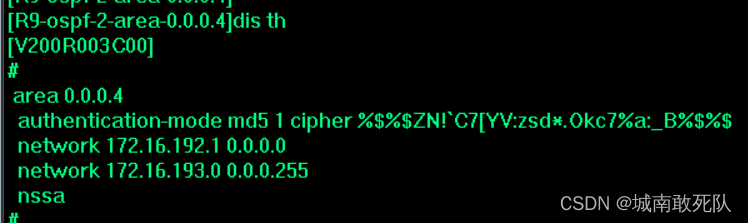

area 4 nssa

R9 R10
