三层架构总结

三层简介

三层架构(3-tier architecture) 通常意义上的三层架构就是将整个业务应用划分为：界面层（User Interface layer）、业务逻辑层（Business Logic Layer）、数据访问层（Data access layer）。
区分层次的目的即为了“高内聚低耦合”的思想。在软件体系架构设计中，分层式结构是最常见，也是最重要的一种结构。微软推荐的分层式结构一般分为三层，从下至上分别为：数据访问层、业务逻辑层（又或称为领域层）、表示层。

让我们亲自来到生活理解一下三层：

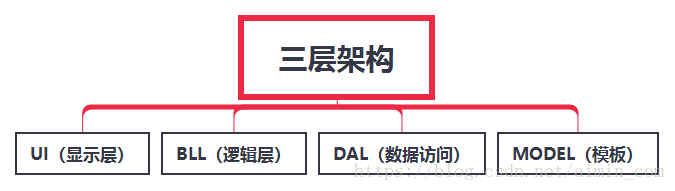

引用关系：UI引用BLL，BLL引用DAL，UI、BLL、DAL引用MODEL

---

DAL层

• 从数据源加载数据（Select）
• 向数据源写入数据（Insert/ Update）
• 从数据源删除数据（Delete）
• DAL只提供基本的数据访问，不包含任何业务相关的逻辑处理。

例如机房登录：

///连接数据库
 public  class DbUtil
    {
        public static string ConnString = @"Server=DESKTOP-OU60RPC\SQLSV; Database=Login;UserID=sa;Password=123456";
        //server:SQL中的服务器名字，Database：是本用户服务器名字，User ID：为什么空行还请期待吧。后面账号和密码就是SQLserver的。
    }




/// 连接数据库并增加创建的角色
public class ScoreDAO
    {

        //updateScore方法需要传入userName和value两个参数
        public void UpdateScore(string userName, int value)
        {
            //实例化数据库连接conn
            using (SqlConnection conn = new SqlConnection(DbUtil.ConnString))
            {
                //利用现有连接conn创建一个Command，用于执行SQL指令。
                SqlCommand cmd = conn.CreateCommand();
                cmd.CommandText = @"INSERT INTO SCORES(UserName,Score) Values(@UserName,@Score)";

                //数据库中增加新的数据，Score+10
                cmd.Parameters.Add(new SqlParameter("@userName",userName));
                cmd.Parameters.Add(new SqlParameter("@Score",value ));

                conn.Open();

                //执行SQL指令
                cmd.ExecuteNonQuery();
            }
        }
    }




/// 创建连接
public  class UserDAO
    {

       //设定了两个参数，返回值类型为login.Model.UserInfo ， 不要设置为bool
        public Login.Model.UserInfo  SelectUser(string userName, string password)
        {


            //using 作用为：可以自动关闭数据库
            using (SqlConnection conn = new SqlConnection(DbUtil.ConnString))
            {
                //建立一个查询，利用一个现有链接conn创建一个Command，用于执行SQL指令。
                SqlCommand cmd = conn.CreateCommand();
                cmd.CommandText = @"SELECT ID,UserName,password,Email
                     FROM USERS WHERE UserName=@UserName AND Password=@Password";


                //将SQL语句赋值给cmd.commandtext
                cmd.CommandType = System.Data.CommandType.Text;  //CommandType.Text
                cmd.Parameters.Add(new SqlParameter("@UserName",userName));
                cmd.Parameters.Add(new SqlParameter("@Password",password ));


                conn.Open();
                SqlDataReader reader = cmd.ExecuteReader();//逐条的读取数据 使用ExecuteReader（）方法返回一个对象用reader接收



                Login.Model.UserInfo user = null;     //定义user为Null
                //设置循环把值传给user
                while (reader.Read())
                {
                    if (user==null)
                    {
                        user = new Login.Model.UserInfo();
                    }
                    user.ID = reader.GetInt32(0);
                    user.UserName = reader.GetString(1);
                    user.Password = reader.GetString(2);
                    if (!reader.IsDBNull(3))
                    {
                        user.Email = reader.GetString(3);
                    }
                }
                return user   ;

            }
        }
    }

BLL 层

• 从DAL中获取数据，以供UI层显示
• 从UI中获取用户指令和数据，执行业务逻辑
• 从UI中获取用户指令和数据，通过DAL写入数据源
• BLL负责处理业务逻辑。通过获取UI传来的操作指令，决定执行业务逻辑，在需要访问数据源的时候直接交给DAL处理。处理完成后，返回必要数据给UI。

例如机房登录：

public  class LoginManager
    {
        public Login.Model.UserInfo UserLogin(string userName, string password)
        {

            //实例化D层
            Login.DAL.UserDAO  uDao = new Login.DAL.UserDAO();
            Login.Model.UserInfo user = uDao.SelectUser(userName, password);

            //如果user不为空值
            if (user !=null )  //登录成功
            {

                Login.DAL.ScoreDAO sDao = new Login.DAL.ScoreDAO();//实例化D层

                sDao.UpdateScore(userName, 10);//更新积分

                return user;//返回user到U层
            }
            else
            {
                throw new Exception("登录失败");
            }
        }
    }

UI层

• 向用户展示特定业务数据
• 采集用户的输入信息和操作
• 原则：用户至上，兼顾简洁
• UI只负责显示和采集用户操作，不包含任何地业务相关的逻辑处理。

例如机房登录：

 static class Program
    {
        /// <summary>
        /// 应用程序的主入口点。
        /// </summary>
        [STAThread]
        static void Main()
        {
            Application.EnableVisualStyles();
            Application.SetCompatibleTextRenderingDefault(false);
            Application.Run(new Form1());
        }
    }

---

MODEL

业务数据模型，用于传输数据。

例如机房登录：

 public  class UserInfo
    {
        public int ID { get; set; }
        public string UserName { get; set; }
        public string Password { get; set; }
        public string Email { get; set; }


    }

机房登录简单异

1. sqlconnection 显示问题； 解决办法：引用using system.data.sqlclient
2.
   解决办法：数据库连接问题，在DBUtil层里面的UserID=sa 写成：User ID =sa

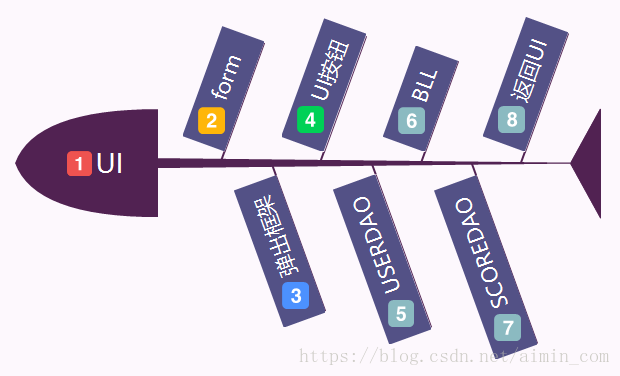

机房行走流程
