简介
行为图包括状态图和活动图
状态图
状态图用来描述一个特定对象的所有可能状态以及善于各种事件的发生而引起的状态转移。
状态机：这是一种行为，描述了一个对象或者一个交互在生命期内相应事件所经历的状态序列。
状态：状态是指在对象的生命期满足某些条件、执行某些活动或等待某些事件时的一个条件或状况。

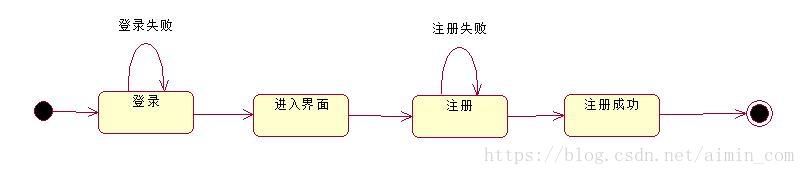

注册状态图：

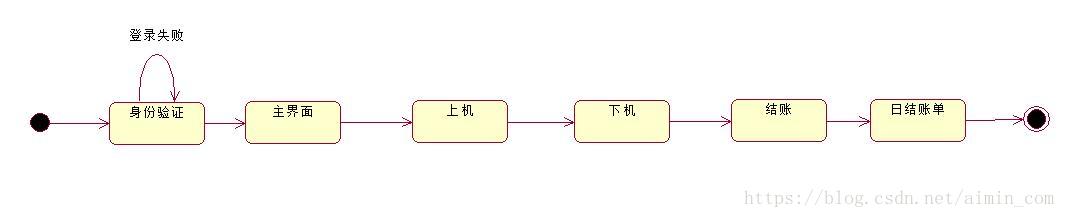

上机状态图：
活动图
显示动作及其结果。着重描述操作方法实现中所完成的工作以及用例实例或对象中的活动，它是状态图的一个变种。

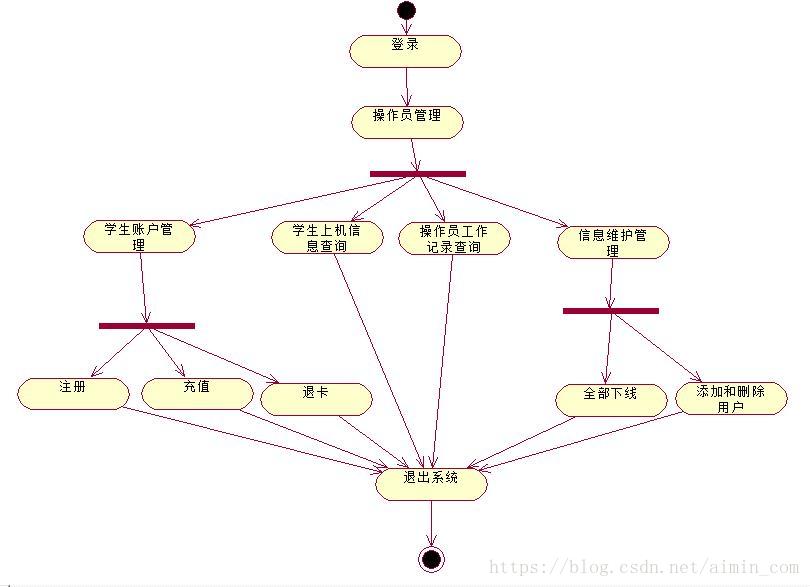

操作员活动图：

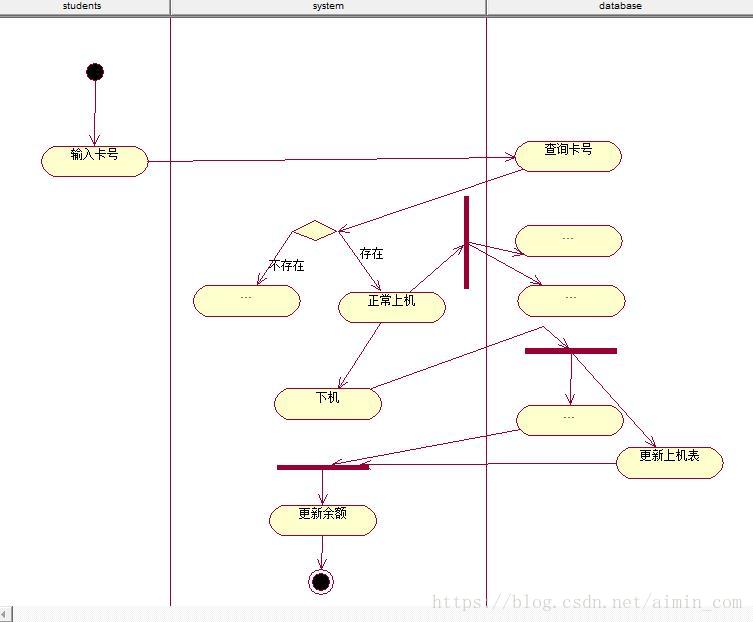

用户登录活动泳道图：
两者区别
状态图侧重从行为的结果来描述（状态）
活动图侧重从行为的动作来描述（活动）
