100Hz无干扰同步加压调Q模块

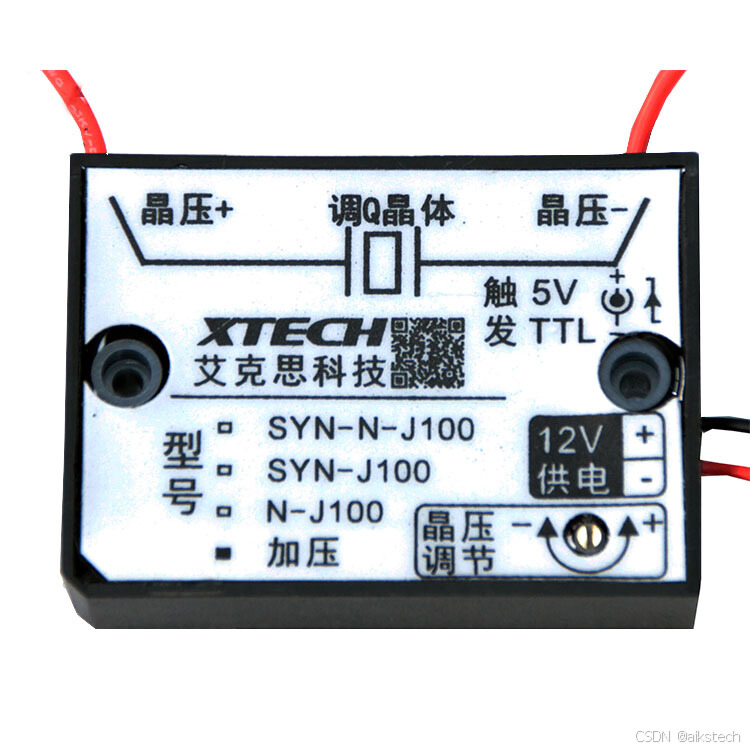

一：SYN-N-J100 型主要特点

A：重复率 0-100Hz                                         B：晶压 2.0-4.2kV 连续可调

C：高压脉冲沿<10.0nS                                   D：TTL 电平触发&光电隔离

E：触发信号与调 Q 输出间延时：3nS             F：延时抖动 600pS

G：EMI/RFI 屏蔽密封                                      H：加压式电光调 Q

I：关门恢复速度快                                           J：触发信号上升沿<10nS

K：电源短路保护                                             L：自带高稳定高压电源

M：高可靠性                                                    N: 全固态、无火花

O:高压脉冲无干扰

二：应用范围(驱动“普克尔斯盒”)

A：KD *P        B：LiNbO3        C：其它

三：应用案例

A：低频 LD 泵浦的电光调 Q 激光器      E：美容机

B：灯泵调 Q 固体激光器                        F：脉冲激光测距机

C：KD*P                                                G：激光手术仪

D：LiNbO3                                             H：科学研究

四：相比较磁脉冲压缩、触发管、雪崩管电源，本产品具有以下优点：

1、输出激光能量稳定性优于 1%，可满足激光手术等要求能量稳定的场合。

2、输出激光脉冲宽度窄，可满足激光去死皮等美容机的要求。

3、输出激光时间同步精度高，可满足脉冲激光测距机的要求。

4、自带高压短路保护，免除人为原因造成的损坏。

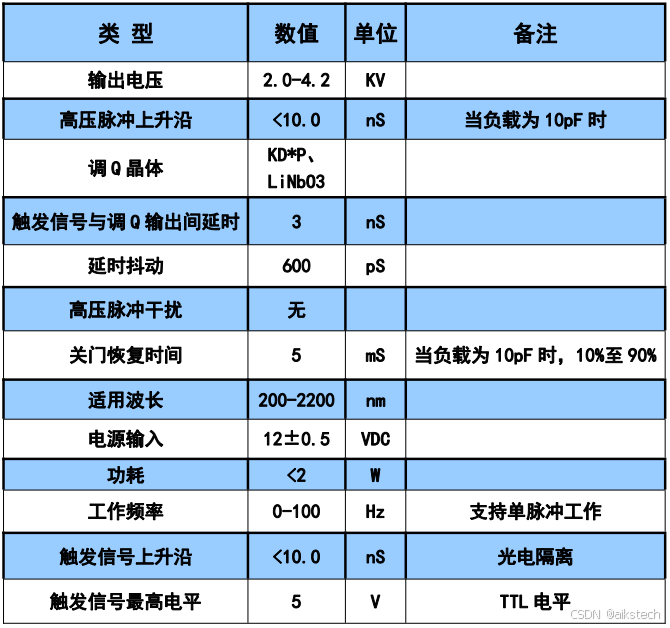

五：电源参数

六：调 Q 电源尺寸

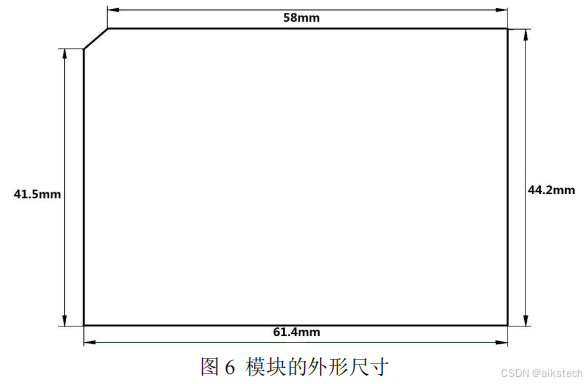

机壳外型尺寸：长 61.4mm * 宽 44.2 mm * 高 16mm（不包括导线的 引出长度）。模块上有 2 处螺丝固定孔，如图 6 所示。
