路由器、交换机配置入门

思科路由器配置练习：使用Cisco Packet Tracer 软件练习，可以通过图形化界面组建局域网然后进行配置。具体流程为：

1、下载安装Cisco Packet Tracer软件。

2、在软件面板的最下面的常用设备列表中找到所需的路由器（router）、交换机（switches）、集线器（hubs）等设备，然后拖放到工作区面板，然后使用线连起来（黑色代表网线）、浅蓝色代表串口线。

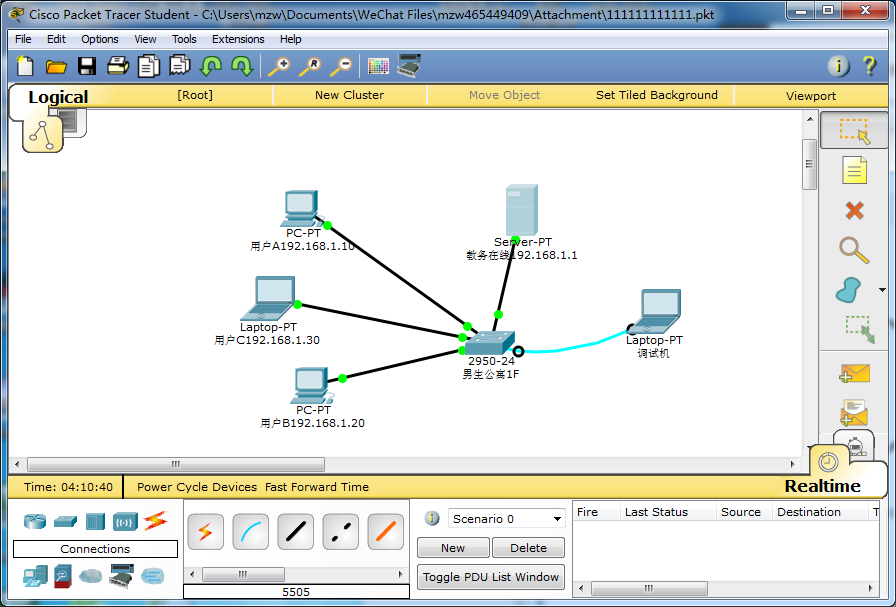

连接成如下图：

连接好后就可以通过调试机对2950进行配置了，具体操作为：

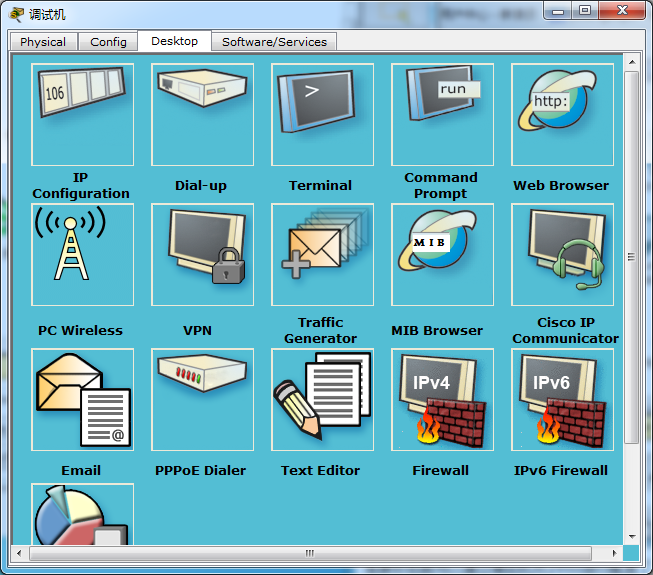

（1）、左键调试机，弹出如下面板

上图中一排第三个是Terminal，是这台电脑的串口终端，相当于串口调试助手，双击可直接打开进行配置网络，一排第四个是这台电脑的命令行界面，可以进行相关的命令行操作。我们的配置操作大多是在串口终端terminal下面完成的。



（2）、双击Terminal之后在弹出的界面中就可以进行iOS命令行的操作了。



iOS的三种操作模式：

1、Switch>用户模式

2、Switch#特权模式

3、Switch(config)# 配置模式



输入？可查看帮助

hostname XXX 可以修改主机名字为XXX

enable进入特权模式

conf t 可以进入配置模式

exit 退出

interface fa5/4 进入 fa5/4口的配置（其中fa为百兆口，G为千兆口）

shutdown为断开这个口

no shutdown为使能这个口

show ip interface brief 查看口状态

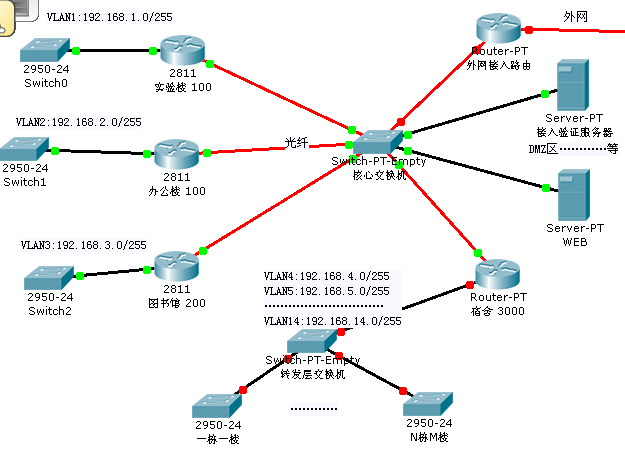

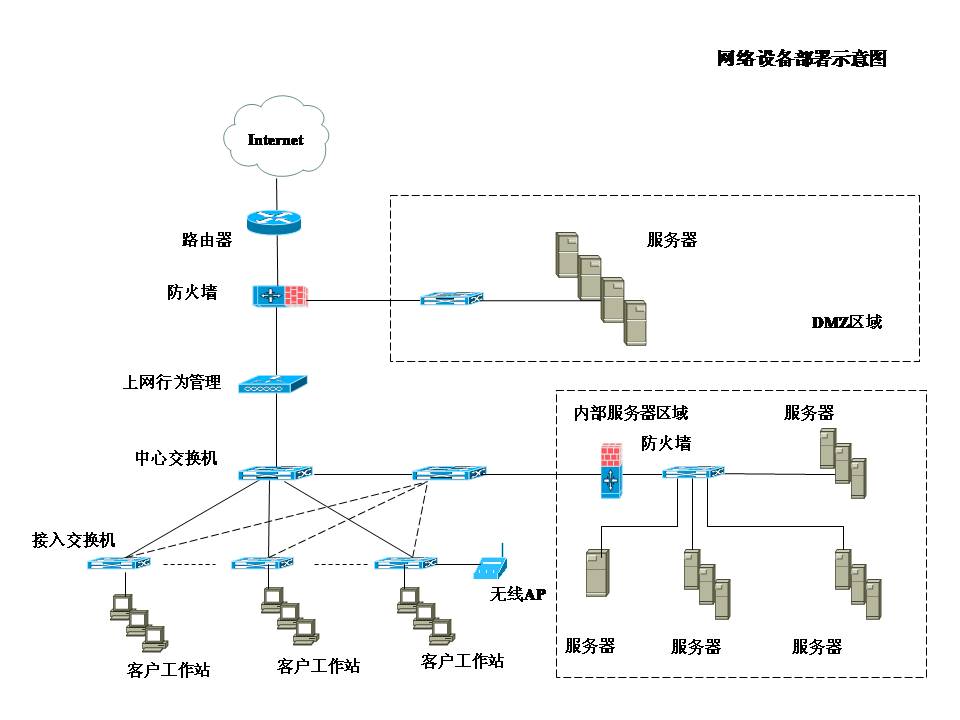

牛逼的网络拓扑：



转载于:https://www.cnblogs.com/jiwangbujiu/p/5554542.html
