STC15IO结构

最新推荐文章于 2025-12-04 20:43:34 发布
原创 最新推荐文章于 2025-12-04 20:43:34 发布 · 243 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #stm32 #嵌入式硬件

文章详细阐述了单片机的四种不同输出类型：准双向口和推挽输出在输出1和0时的状态，以及高阻输入和开漏输出的工作原理。在准双向口和推挽输出中，开关S2和S4的闭合与断开控制着电平高低；高阻输入时所有开关断开；开漏输出依赖外部上拉电阻实现高电平输出。

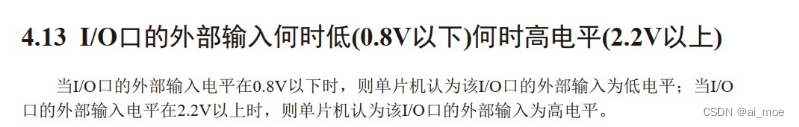

在这里插入图片描述

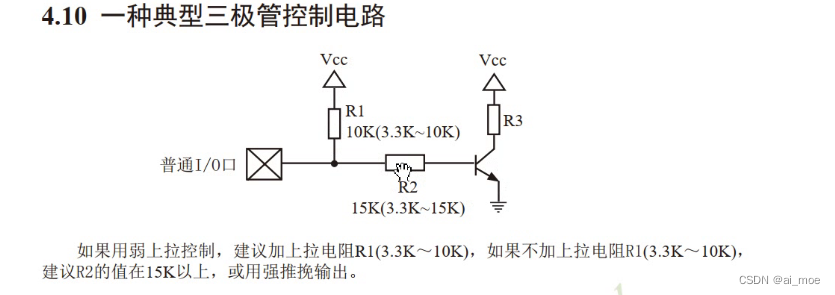

在这里插入图片描述

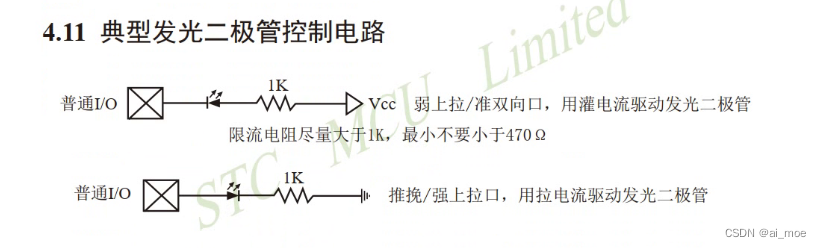

在这里插入图片描述

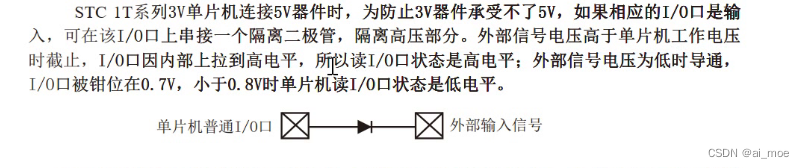

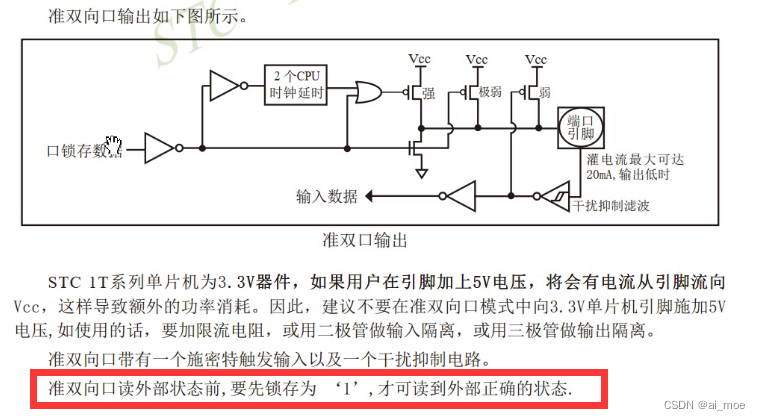

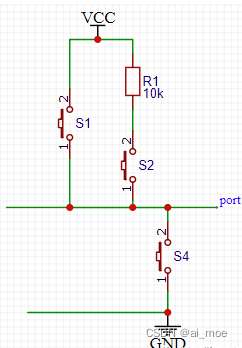

准双向口输出1：则S2闭合，S4断开，此时单片机的引脚通过 R1拉到电源上，输出高电平。
准双向口输出0：则S2闭合，S4闭合，此时单片机的引脚通过S4接地，输出低电平。

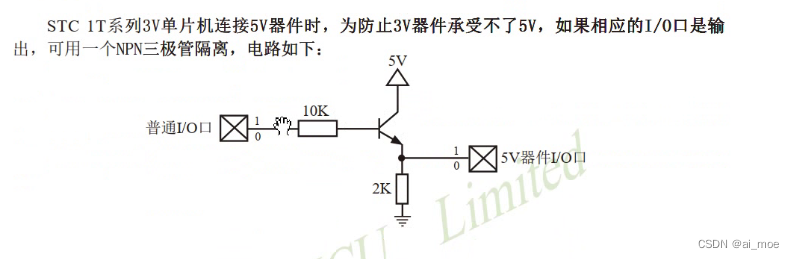

在这里插入图片描述

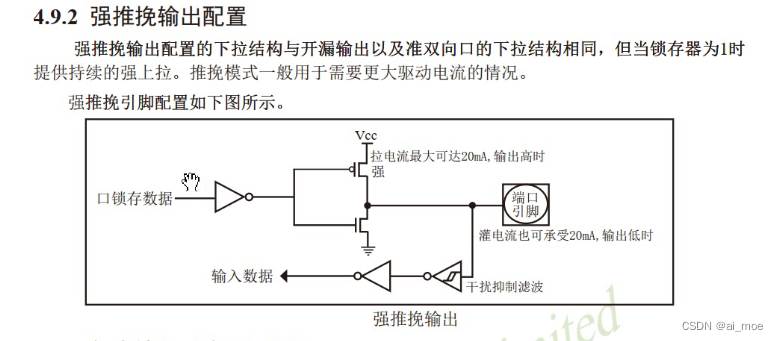

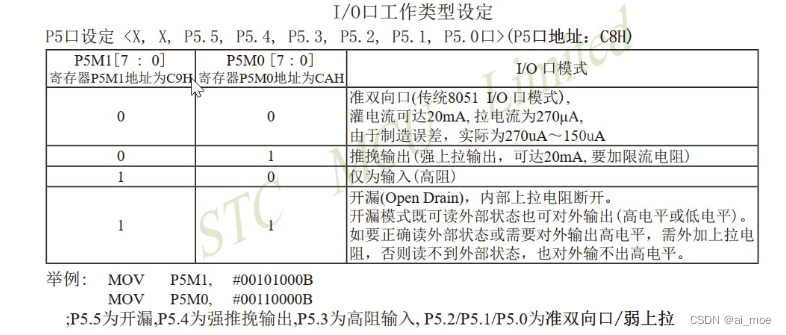

在这里插入图片描述 推挽输出1：则S1闭合，S4断开，此时单片机的引脚直接接到电源上，输出高电平。
推挽输出0：则S1断开，S4闭合，此时单片机的引脚通过S4接地，输出低电平。

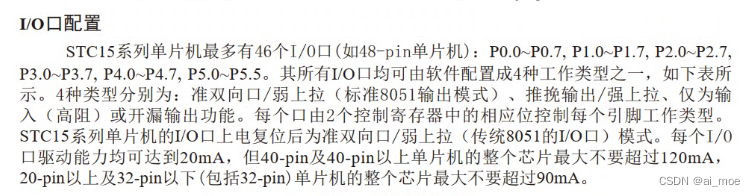

在这里插入图片描述

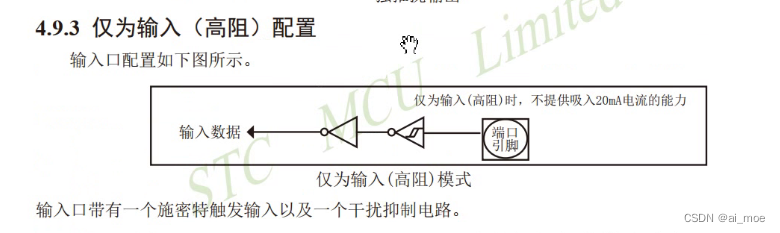

高阻输入： 则开关全部断开。

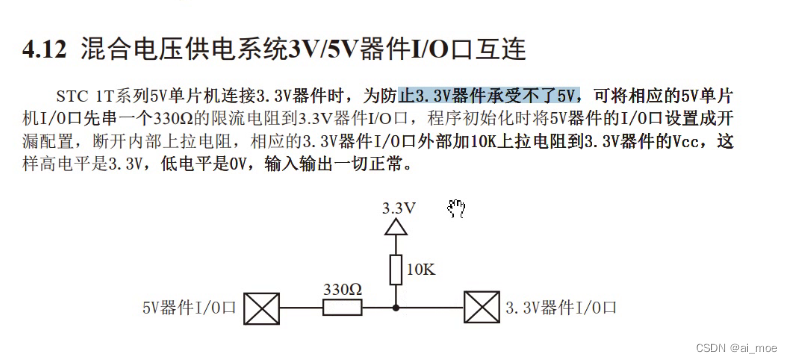

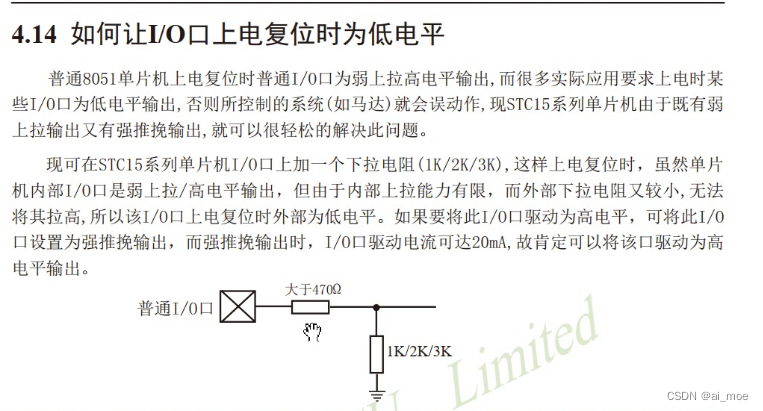

在这里插入图片描述

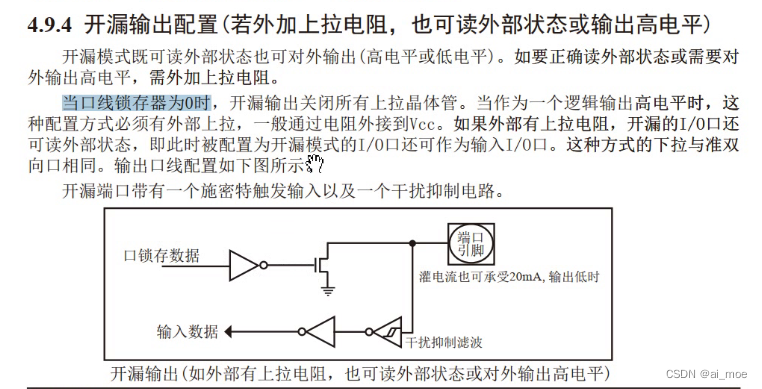

开漏输出1：则开关全部断开，外接上拉电阻，输出高电平。
开漏输出0：则S4闭合，此时单片机的引脚通过S4接地，输出低电平。
