系统架构设计师 ： 文件系统之文件实现

        文件的结构是指文件的组织形式，从用户观点所看到的文件组织形式，称为文件的逻辑结构。

        文件的物理结构指文件在存储设备上的存放方法，侧重于提高存储器的利用效率和降低存取时间。

        文件的存储设备通常划分为大小相同的物理块，物理块是分配和传输信息的基本单位。

常用的文件访问方法有两种：顺序访问和随机访问。

        现代操作系统有多种文件系统类型     （如Windows：FAT32、NTFS，        Linux：ext2、ext3、ext4等）

        文件是如何实现的呢，下面从文件的分配方式和空间管理两部分来解析。

1. 文件分配方式

        文件分配对应于文件的物理结构，是指如何为文件分配磁盘块。常用的磁盘空间分配方法有三种：连续分配、链接分配和索引分配。有的系统（如RD0S操作系统）对三种方法都支持，但是更普遍的是一个系统只提供一种方法的支持。

1) 连续分配

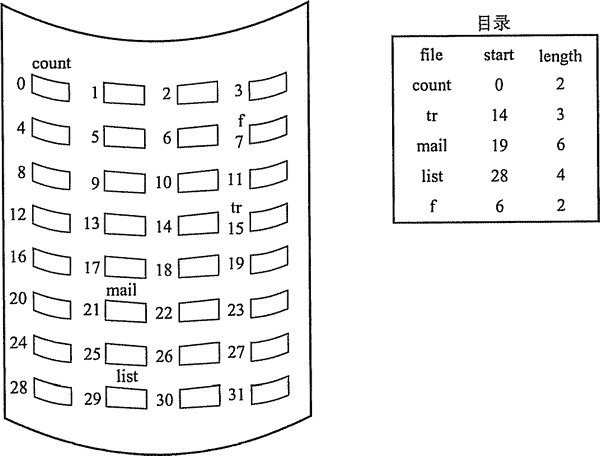

        连续分配方法要求每个文件在磁盘上占有一组连续的块，如图所示。 磁盘地址定义了磁盘上的一个线性排序。这种排序使作业访问磁盘时需要的寻道数和寻道时间最小。

        文件的连续分配可以用第一块的磁盘地址和连续块的数量来定义。如果文件有n块长并从位置b开始，那么该文件将占有块b, b+1, b+2, …, b+n-1。 一个文件的目录条目包括 开始块的地址和该文件所分配区域的长度。

        连续分配支持顺序访问和直接访问。其优点是实现简单、存取速度快。缺点在于，文件长度不宜动态增加，因为一个文件末尾后的盘块可能已经分配给其他文件，一旦需要增加，就需要大量移动盘块。此外，反复增删文件后会产生外部碎片，并且很难确定一个文件需要的空间大小，因而只适用于长度固定的文件。

2) 链接分配

        链接分配又可以分为隐式链接和显式链接两种形式。

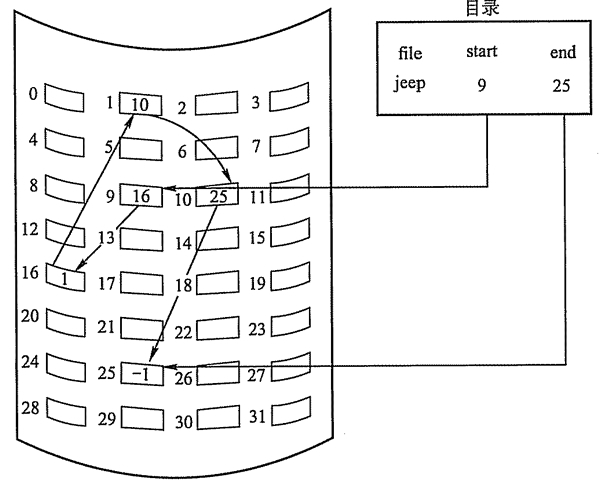

        隐式连接如图所示。每个文件对应一个磁盘块的链表；磁盘块分布在磁盘的任何地方，除最后一个盘块外，每一个盘块都有指向下一个盘块的指针，这些指针对用户是透明的。目录包括文件第一块的指针和最后一块的指针。

        创建新文件时，目录中增加一个新条目。每个目录项都有一个指向文件首块的指针。该指针初始化为NULL以表示空文件，大小字段为0。写文件会通过空闲空间管理系统找到空闲块，将该块链接到文件的尾部，以便写入。读文件则通过块到块的指针顺序读块。

        隐式链接分配的缺点在于无法直接访问盘块，只能通过指针顺序访问文件，以及盘块指针消耗了一定的存储空间。隐式链接分配的稳定性也是一个问题，系统在运行过程中由于软件或者硬件错误导致链表中的指针丢失或损坏，会导致文件数据的丢失。

        显式链接，是指把用于链接文件各物理块的指针，显式地存放在内存的一张链接表中。 该表在整个磁盘仅设置一张，每个表项中存放链接指针，即下一个盘块号。在该表中，凡是属于某一文件的第一个盘块号，或者说是每一条链的链首指针所对应的盘块号，均作为文件 地址被填入相应文件的FCB的“物理地址”字段中。由于查找记录的过程是在内存中进行的，因而不仅显著地提高了检索速度，而且大大减少了访问磁盘的次数。由于分配给文件的所有盘块号都放在该表中，故称该表为文件分配表（File Allocation Table, FAT)。——我认为显示链接的思想接近于索引的概念。

        链接分配是釆取离散分配的方式，消除了外部碎片，故而显著地提高了磁盘空间的利用率；又因为是根据文件的当前需求，为它分配必需的盘块，当文件动态增长时，可以动态地再为它分配盘块，故而无需事先知道文件的大小。此外，对文件的增、删、改也非常方便。

3) 索引分配

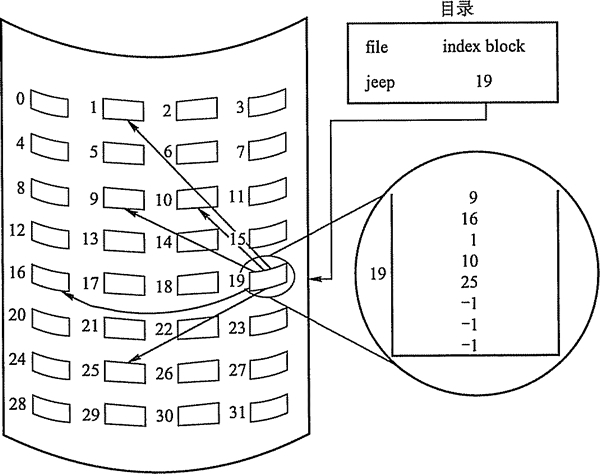

        链接分配解决了连续分配的外部碎片和文件大小管理的问题。但是，链接分配不能有效支持直接访问（FAT除外）。索引分配解决了这个问题，它把每个文件的所有的盘块号都集中放在一起构成索引块（表），如图所示。

        每个文件都有其索引块，这是一个磁盘块地址的数组。索引块的第i个条目指向文件的 第i个块。目录条目包括索引块的地址。要读第i块，通过索引块的第i个条目的指针来查找和读入所需的块。

        创建文件时，索引块的所有指针都设为空。当首次写入第i块时，先从空闲空间中取得一个块，再将其地址写到索引块的第i个条目。索引分配支持直接访问，且没有外部碎片问题。其缺点是由于索引块的分配，增加了系统存储空间的开销。索引块的大小是一个重要的问题，每个文件必须有一个索引块，因此索引块应尽可能小，但索引块太小就无法支持大文件。可以釆用以下机制来处理这个问题。

一是链接方案：一个索引块通常为一个磁盘块，因此，它本身能直接读写。为了处理大文件，可以将多个索引块链接起来。

二是多层索引：多层索引使第一层索引块指向第二层的索引块，第二层索引块再指向文件块。这种方法根据最大文件大小的要求，可以继续到第三层或第四层。例如，4096B的块，能在索引块中存入1024个4B的指针。两层索引允许1048576（2^20）个数据块，即允许最大文件为4GB(2^32)。

三是混合索引：将多种索引分配方式相结合的分配方式。例如，系统既釆用直接地址，又采用单级索引分配方式或两级索引分配方式。

        索引分配方式访问文件需要两次访问外存——首先要读取索引块的内容(索引块也在磁盘上)，然后再访问具体的磁盘块，因而降低了文件的存取速度。为了解决这一问题，通常将文件的索引块读入内存的缓冲区中，以加快文件的访问速度。

下表是三种分配方式的比较。

分配方式	访问第n个记录	优  点	缺  点
顺序分配	需访问磁盘1次	顺序存取时速度怏，当文件是定长时 可以根据文件起始地址及记录长度进行 随机访问	文件存储要求连续的存储空间，会产生碎片，也不利于文件的动态扩充
链接分配	需访问磁盘n次	可以解决外存的碎片问题，提髙了外存空间的利用率，动态增长较方便	只能按照文件的指针链顺序访问，查找效率低，指针信息存放消耗外存空间
索引分配	m级需访问磁盘m+1次	可以随机访问，易于文件的增删	索引表增加存储空间的开销，索引表的查找策略对文件系统效率影响较大

2. 文件存储空间管理

1) 文件存储器空间的划分与初始化

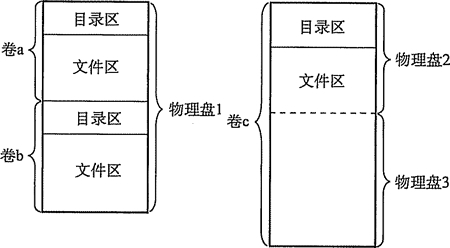

        一般来说，一个文件存储在一个文件卷中。文件卷可以是物理盘的一部分，也可以是整个物理盘，支持超大型文件的文件卷也可以由多个物理盘组成，如图所示。

        在一个文件卷中，文件数据信息的空间（文件区）和存放文件控制信息FCB的空间（目录区）是分离的。由于存在很多种类的文件表示和存放格式，所以现代操作系统中一般都有很多不同的文件管理模块，通过它们可以访问不同格式的逻辑卷中的文件。逻辑卷在提供文件服务前，必须由对应的文件程序进行初始化，划分好目录区和文件区，建立空闲空间管理表格及存放逻辑卷信息的超级块。

2) 文件存储器空间管理

        文件存储设备分成许多大小相同的物理块，并以块为单位交换信息，因此，文件存储设备的管理实质上是对空闲块的组织和管理，它包括空闲块的组织、 分配与回收等问题。

①空闲表法

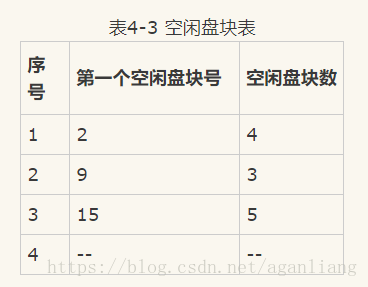

        空闲表法属于连续分配方式，它与内存的动态分配方式类似，为每个文件分配一块连续的存储空间。系统为外存上的所有空闲区建立一张空闲盘块表，每个空闲区对应于一个空闲表项，其中包括表项序号、该空闲区第一个盘块号、该区的空闲盘块数等信息。再将所有空闲区按其起始盘块号递增的次序排列，如图所示。

        空闲盘区的分配与内存的动态分配类似，同样是釆用首次适应算法、循环首次适应算法等。例如，在系统为某新创建的文件分配空闲盘块时，先顺序地检索空闲盘块表的各表项，直至找到第一个其大小能满足要求的空闲区，再将该盘区分配给用户，同时修改空闲盘块表。 系统在对用户所释放的存储空间进行回收时，也釆取类似于内存回收的方法，即要考虑回收区是否与空闲表中插入点的前区和后区相邻接，对相邻接者应予以合并。

②空闲链表法

        将所有空闲盘区拉成一条空闲链，根据构成链所用的基本元素不同，可把链表分成两种 形式：空闲盘块链和空闲盘区链。

        空闲盘块链是将磁盘上的所有空闲空间，以盘块为单位拉成一条链。当用户因创建文件而请求分配存储空间时，系统从链首开始，依次摘下适当的数目的空闲盘块分配给用户。当用户因删除文件而释放存储空间时，系统将回收的盘块依次插入空闲盘块链的末尾。这种方 法的优点是分配和回收一个盘块的过程非常简单，但在为一个文件分配盘块时，可能要重复多次操作。

        空闲盘区链是将磁盘上的所有空闲盘区（每个盘区可包含若干个盘块）拉成一条链。在每个盘区上除含有用于指示下一个空闲盘区的指针外，还应有能指明本盘区大小（盘块数） 的信息。分配盘区的方法与内存的动态分区分配类似，通常釆用首次适应算法。在回收盘区 时，同样也要将回收区与相邻接的空闲盘区相合并。

③位示图法

        位示图是利用二进制的一位来表示磁盘中一个盘块的使用情况，磁盘上所有的盘块都有 一个二进制位与之对应。当其值为“0”时，表示对应的盘块空闲；当其值为“1”时，表示 对应的盘块已分配。

        盘块的分配：

        顺序扫描位示图，从中找出一个或一组其值为“0”的二进制位。

        将所找到的一个或一组二进制位，转换成与之对应的盘块号。

假定找到的其值为“0” 的二进制位，位于位示图的第i行、第j列，则其相应的盘块号应按下式计算（n代表每行的位数）：
        b = n (i-1) + j
        修改位示图，令map[i, j] = 1。
        盘块的回收：
        将回收盘块的盘块号转换成位示图中的行号和列号。
        转换公式为
          i=(b-1)DIVn+l
          j=(b-l)MOD n+1
       修改位示图，令map[i, j] = 0

注意：位示图法，行和列都是从1开始编号。特别注意， 如果题目中指明从0开始编号，则上述的计算方法要进行相应调整。

④成组链接法

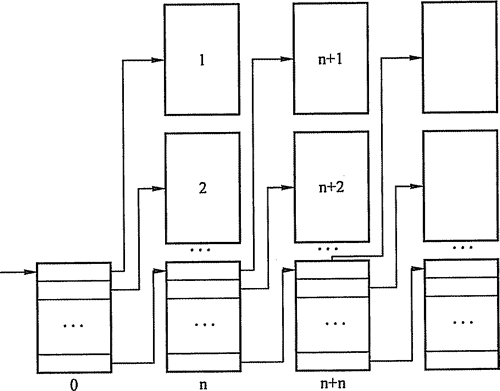

       空闲表法和空闲链表法都不适合用于大型文件系统，因为这会使空闲表或空闲链表太大。在UNIX系统中釆用的是成组链接法，这种方法结合了空闲表和空闲链表两种方法，克服了表太大的缺点。其大致的思想是:把顺序的n个空闲扇区地址保存在第一个空闲扇区内， 其后一个空闲扇区内则保存另一顺序空闲扇区的地址，如此继续，直至所有空闲扇区均予以链接。系统只需要保存一个指向第一个空闲扇区的指针。假设磁盘最初全为空闲扇区；其成 组链接如图4-17所示。通过这种方式可以迅速找到大批空闲块地址。

        表示文件存储器空闲空间的“位向量”表或第一个成组链块以及卷中的目录区、文件区 划分信息都需要存放在辅存储器中，一般放在卷头位置，在UNIX系统中称为“超级块”。 在对卷中文件进行操作前，“超级块”需要预先读入系统空间的主存，并且经常保持主存“超 级块”与辅存卷中“超级块”的一致性。
