本文深入剖析了Android CoordinatorLayout的工作原理，包括它的使用场景、作用，特别是Behavior中的方法以及如何实现子控件间的依赖交互、嵌套滑动、测量布局和事件处理。通过源码分析，揭示了CoordinatorLayout如何通过ObserverPattern实现子控件间的通信，以及事件传递机制。

此篇文章需要用到之前的知识点，即我之前写的这两篇博客
事件分发机制原理分析
 NestedScrolling机制原理分析

一.CoordinatorLayout基本介绍

1.使用场景

一般作为应用的顶层布局，同时也作为一个管理容器，管理与子view 或者 子view之间的交互。那么都具体管理啥呢？可以分成四个部分

2.作用

①处理子控件之间依赖下的交互
②处理子控件之间的嵌套滑动
③处理子控件的测量与布局
④处理子控件的事件拦截与响应

以上四个功能，都建立于CoordainatorLayout中提供的一个叫做Behavior的**“ 插件”**之上。Behavior内部也提供了相应方法来对应这四个不同的功能。那么都有哪些方法呢？

3.Behavior中的常用方法

在这里插入图片描述

4.为什么把这些方法都放到`Behavior`中呢？

答案：解耦。当用的时候就集成进去，不用的时候就remove。即可插拔。

在这里可以把CoordinatorLayout比喻成Android Studio，把子View比喻成我们的项目。我们知道，AS可以使用Plugins为项目引入各种插件，从而实现不同的功能，同样的道理，CoordinatorLayout可以使用Behavior为子View引入各种行为。Behavior也是**“可插拔”**

二.CoordinatorLayout四个功能的原理

1.CoordinatorLayout下依赖交互功能原理（观察者模式）

当CoordainatorLayout中子控件depandency的位置、大小等发生改变的时候，那么在CoordainatorLayout内部会通知所有依赖depandency的控件，并调用对应声明的Behavior，告知其依赖的depandency发生改变。

那么如何判断依赖是哪个View呢？
layoutDependsOn方法
接受到通知后如何处理呢？
onDependentViewChanged/onDependentViewRemoved方法

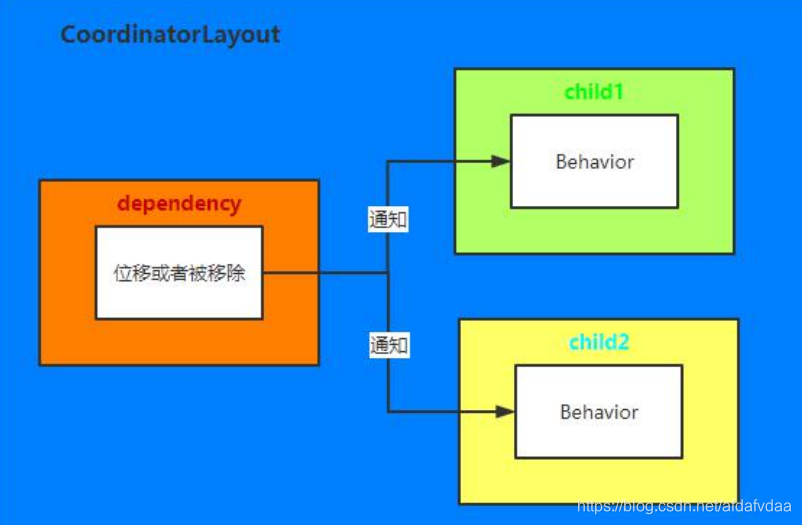

原理图
在这里插入图片描述
dependency也是一个child，和child1、child2在布局上可以是并列的。后面我们把dependency统一称为DepandedView

2.CoordinatorLayout内部嵌套滑动原理

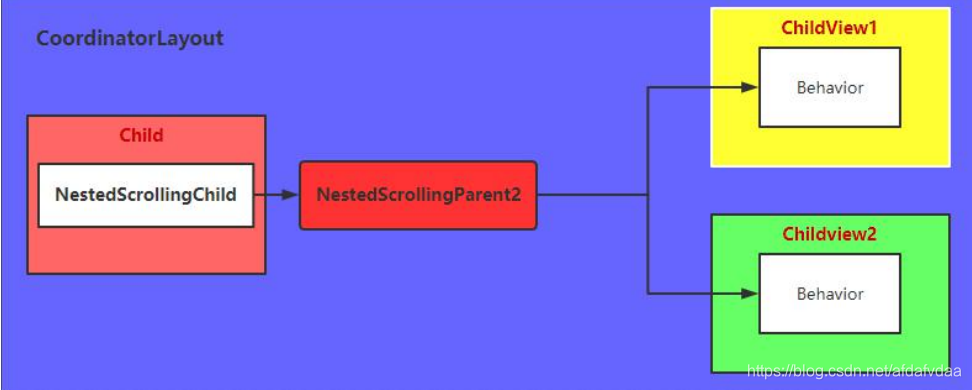

CoordinatorLayout实现了NestedScrollingParent2接口。所以当事件（scroll或fling)产生后，内部实现了NestedScrollingChild接口的子控件会将事件传递给CoordinatorLayout，CoordinatorLayout又会将事件传递给所有的Behavior。然后在Behavior中实现子控件的嵌套滑动。
在这里插入图片描述

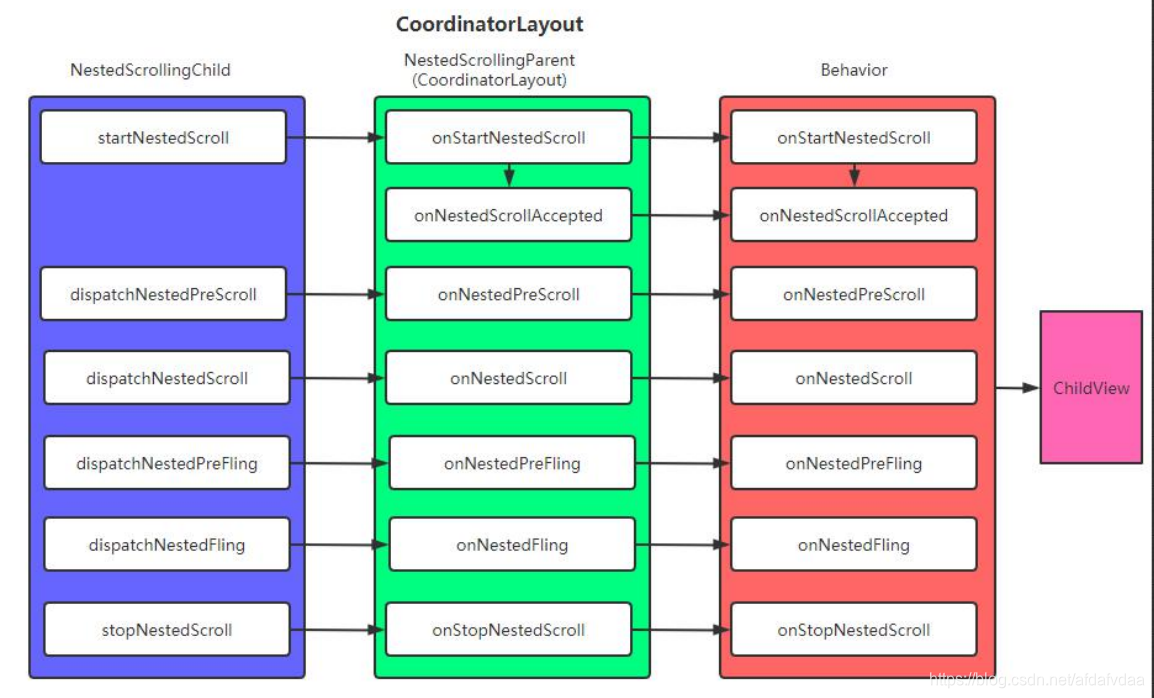

具体流程图

相对于NestedScrolling机制（参与角色只有子控件和父控件），CoordainatorLayout中的交互角色玩出了新高度，在CoordainatorLayout下的子控件可以与多个兄弟控件进行交互。即从1：1变成了1：N

3.CoordinatorLayout子控件的测量与布局

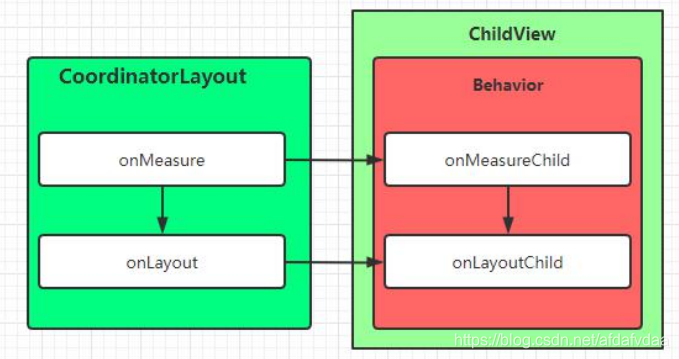

在特殊的情况下，如子控件需要处理宽高和布局的时候，那么交由Behavior内部的onMeasureChild与onLayoutChild方法来进行处理
在这里插入图片描述

4.CoordinatorLayout子控件的事件拦截与响应

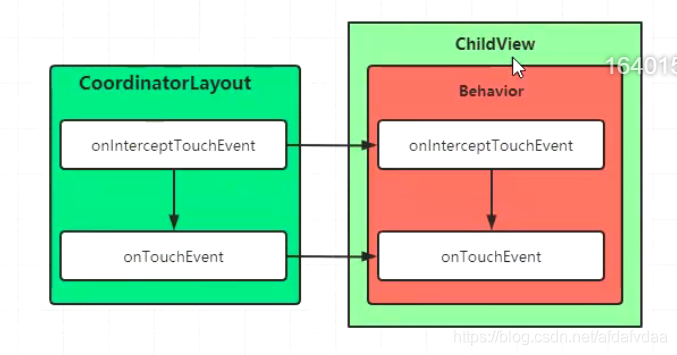

对于事件的拦截与处理，如果子控件需要拦截并消耗事件，那么交由给Behavior内部的onInterceptTouchEvent与onTouchEvent方法进行处理
在这里插入图片描述

三.源码分析CoordinatorLayout子控件依赖交互功能原理

由于View的生命周期的开始是在onAttachedToWindow方法中，所以我们进入此方法寻找

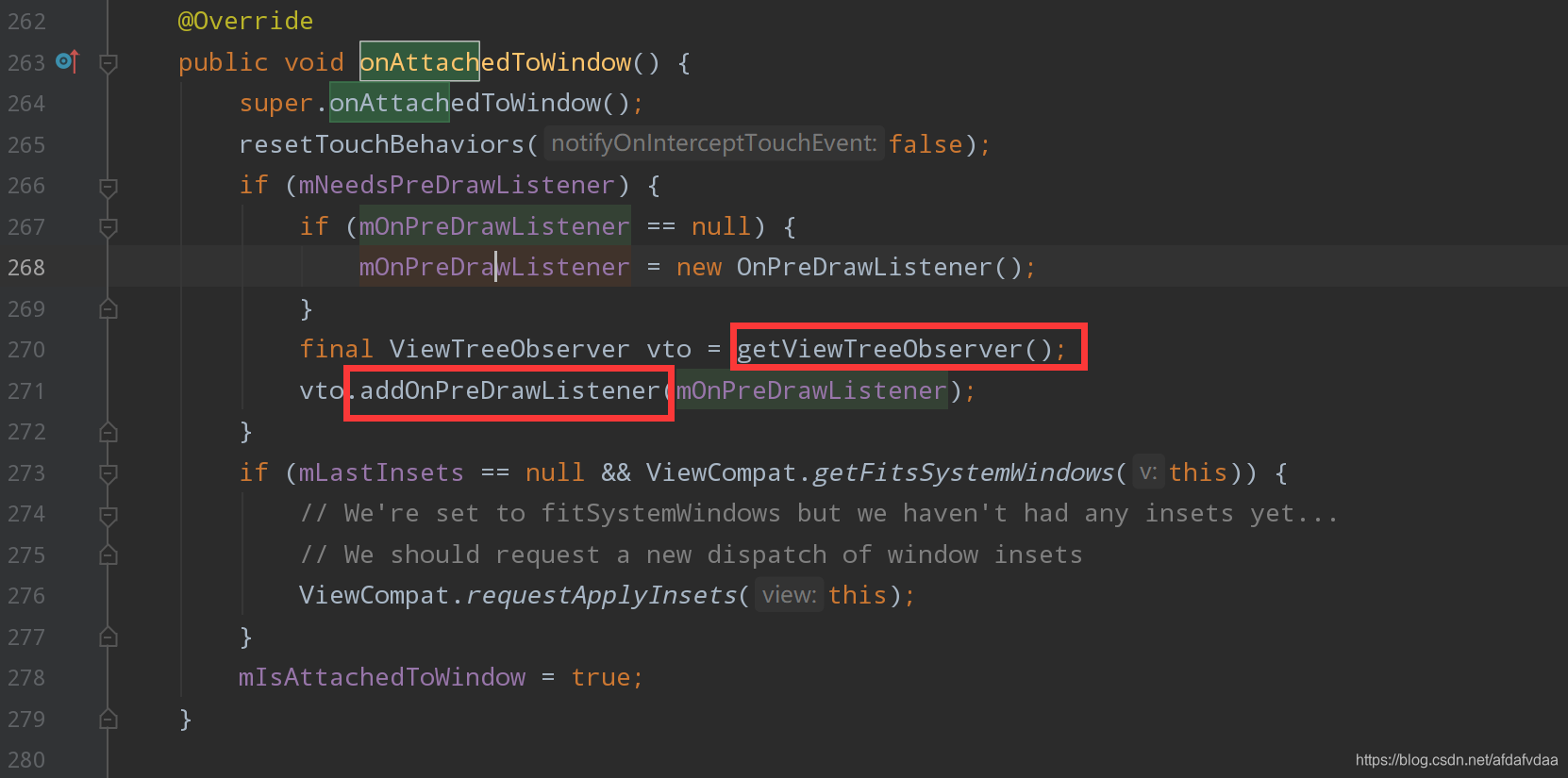

1.我们在`CoordinatorLayout`类中找到`onAttachedToWindow`方法

发现它调用getViewTreeObserver，获得ViewTreeObserver，然后调用了addOnPreDrawListener
在这里插入图片描述

关于ViewTreeObserver ：
ViewTreeObserver 注册一个观察者来监听视图树，当视图树的布局、视图树的焦点、视图树将要绘制、视图树滚动等发生改变时，ViewTreeObserver都会收到通知，ViewTreeObserver不能被实例化，可以调用View.getViewTreeObserver()来获得
关于dispatchOnPreDraw：通知观察者绘制即将开始，如果其中的某个观察者返回true，那么绘制将会取消，并且重新安排绘制，如果想在View Layout 或 Viewhierarchy 还未依附到Window时，或者在View处于GONE状态时强制绘制，可以手动调用这个方法

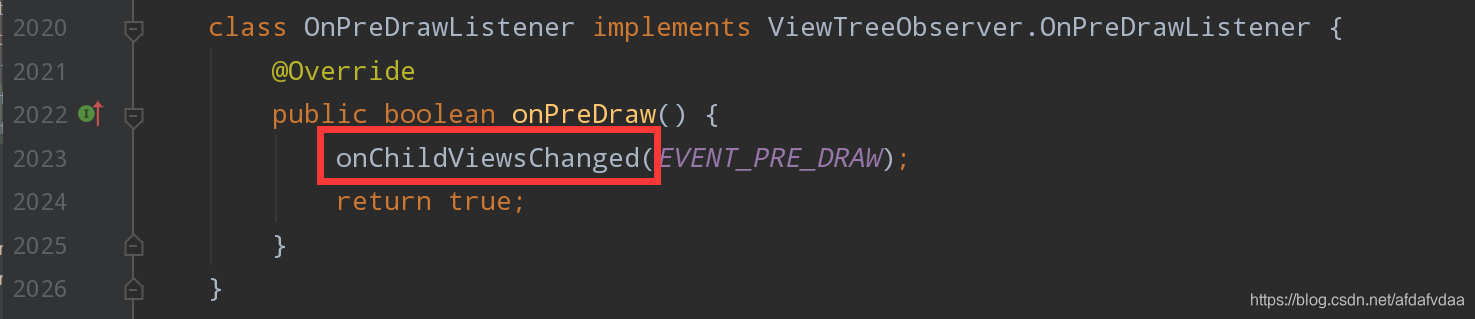

2.接下来我们看一下它添加的监听者是个啥，追踪`addOnPreDrawListener`，找到`OnPreDrawListener`类

在这里插入图片描述
当View发生变化的时候会调用onChildViewsChanged方法。

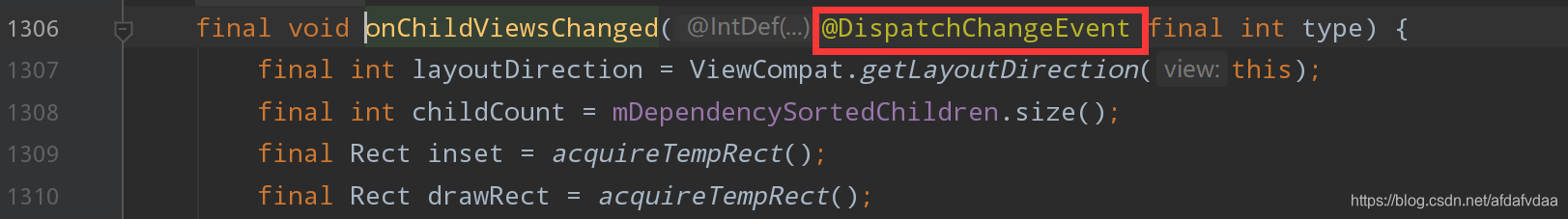

3.我们追踪`onChildViewsChanged`

它有一个类型，即type
在这里插入图片描述
也就是DispatchChangeEvent注解。我们点进去看一下

一个代表绘制之前，一个代表嵌套滑动，一个代表View移除。意思是说这三种类型的事件发生的时候会调用onChildViewsChanged方法。

我们深究一下这个方法

final void onChildViewsChanged(@DispatchChangeEvent final int type) {


        。。。
        //--------------------------------------
        //--------------------------------------
