Keil下STM32的c语言和汇编语言的混合编程

目录

一：在c语言中调用汇编语言

代码写入

调试

二：修改参考代码功能

代码写入

调试

三：在汇编程序中调用c程序

写入程序

调试

 总结

---

一：在c语言中调用汇编语言

代码写入

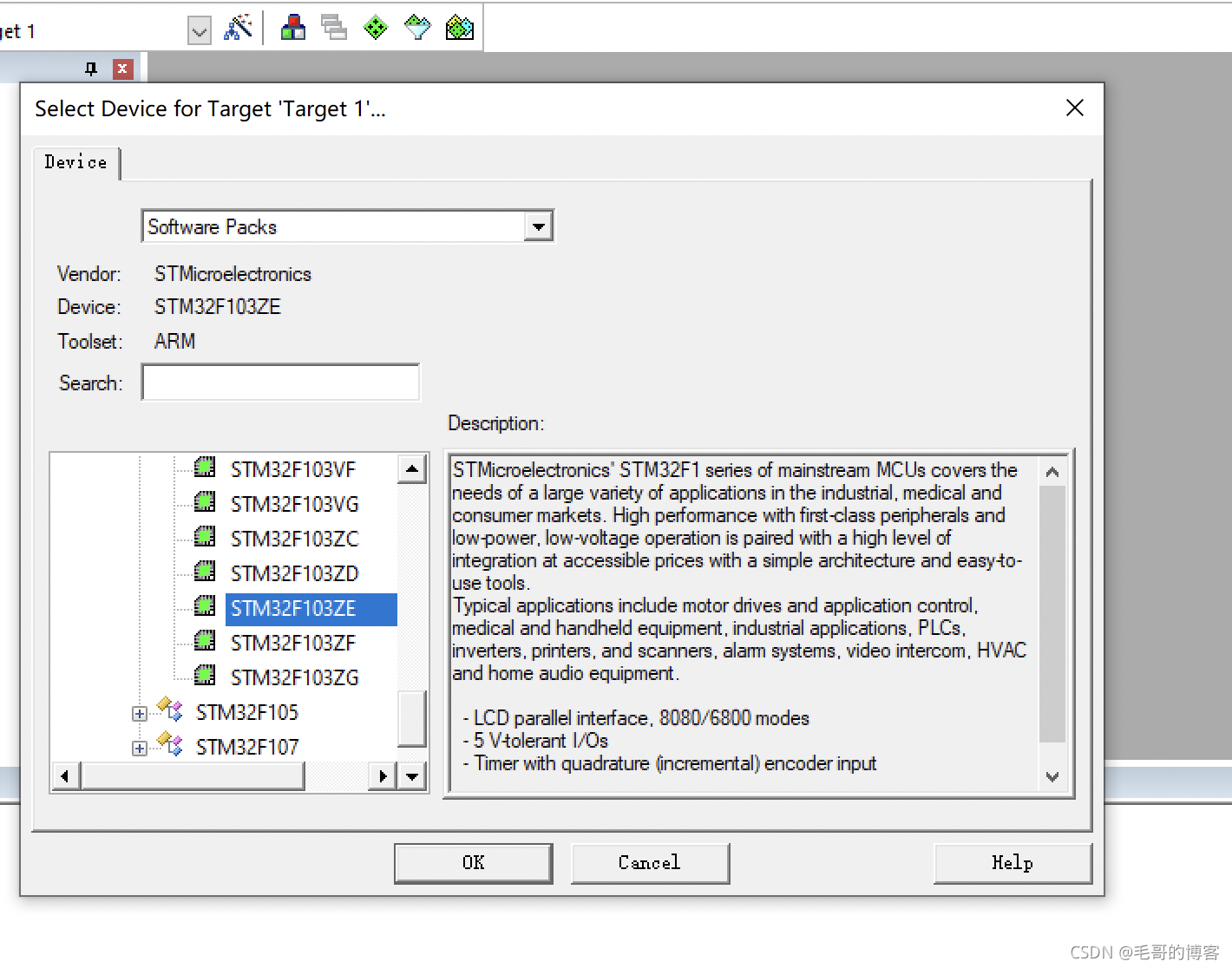

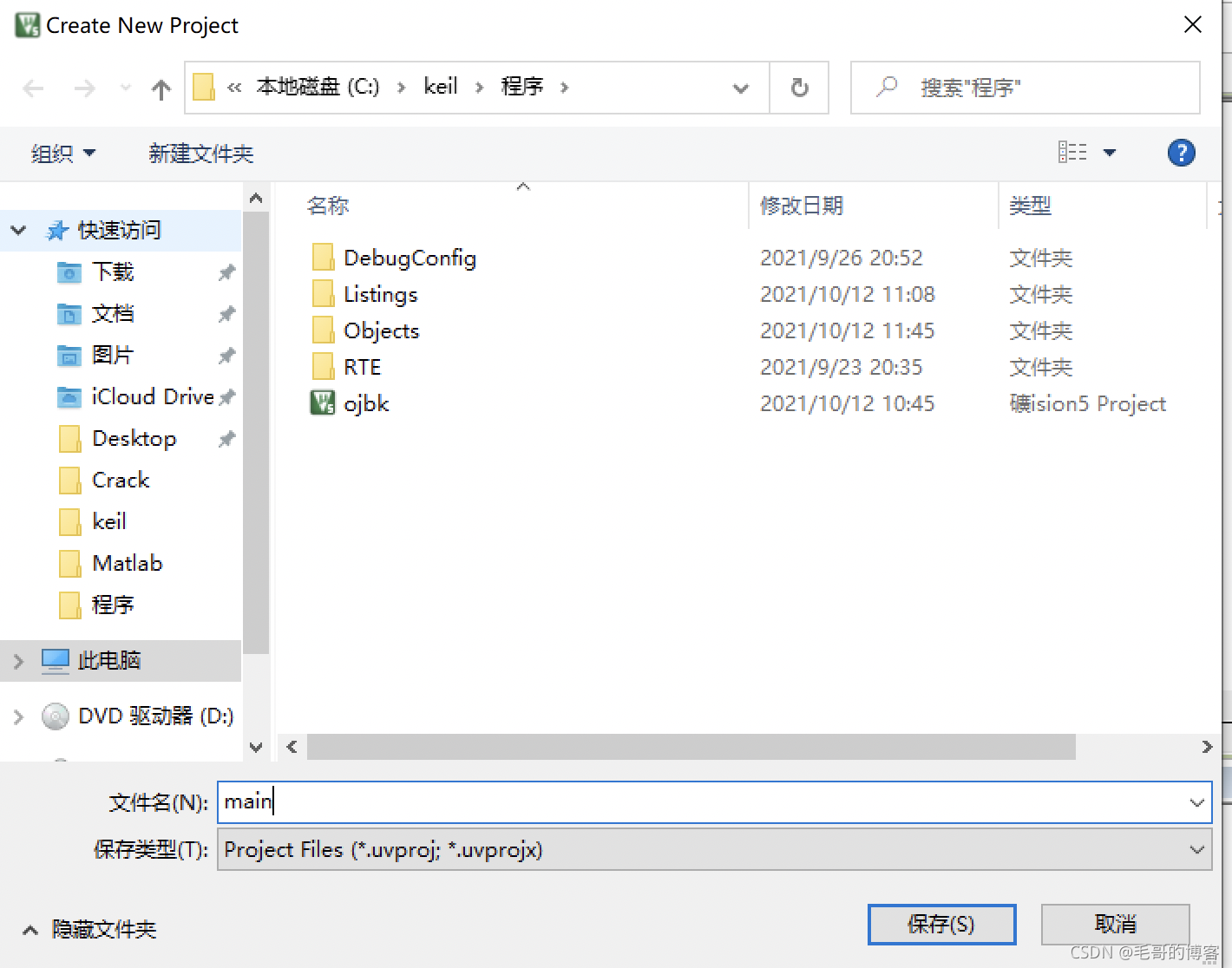

创建新工程：

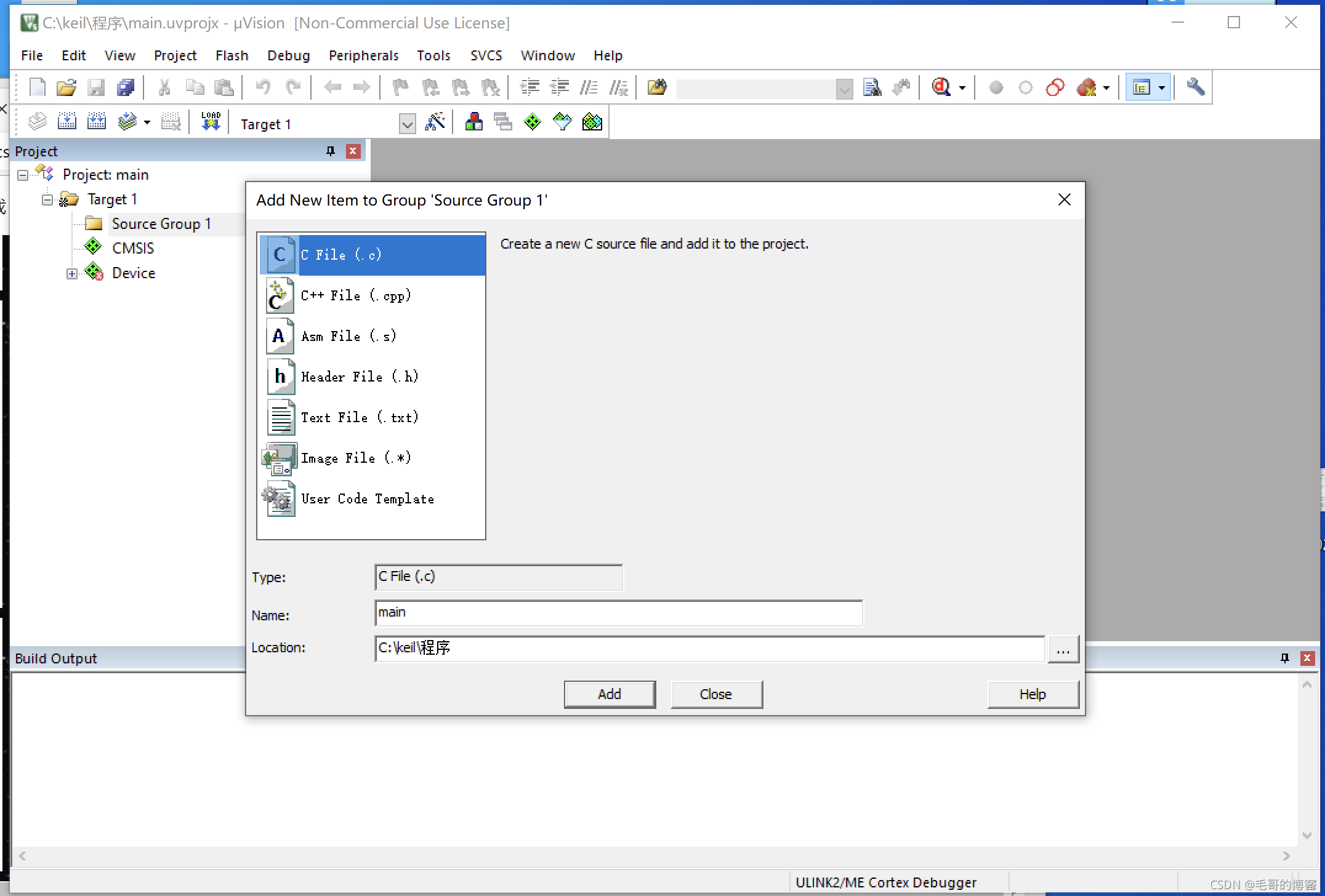

建立新工程后，添加一项新项目（New item）。点击第一项C File（.c），因为是写main函数（main.c）。

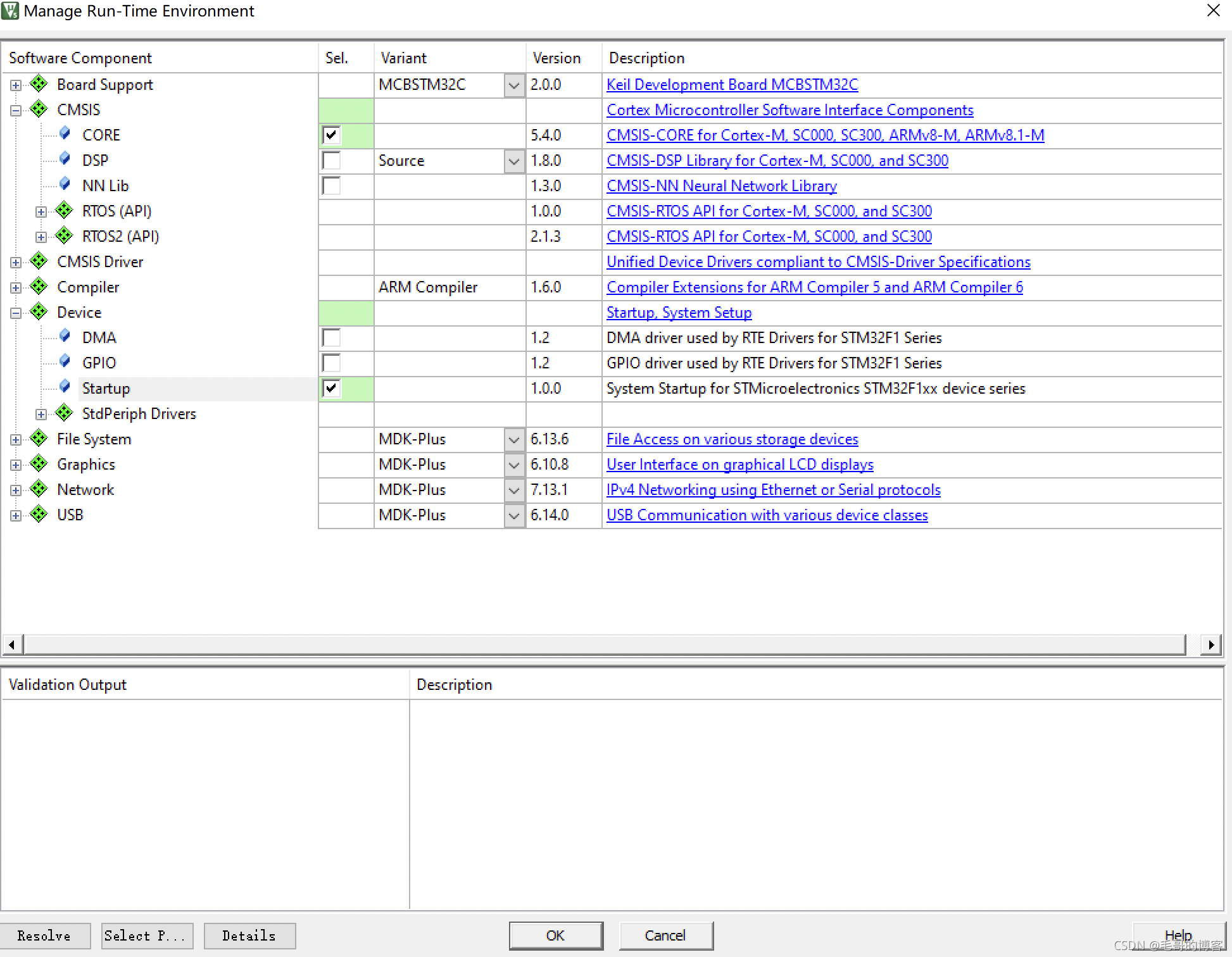

 勾选如下：

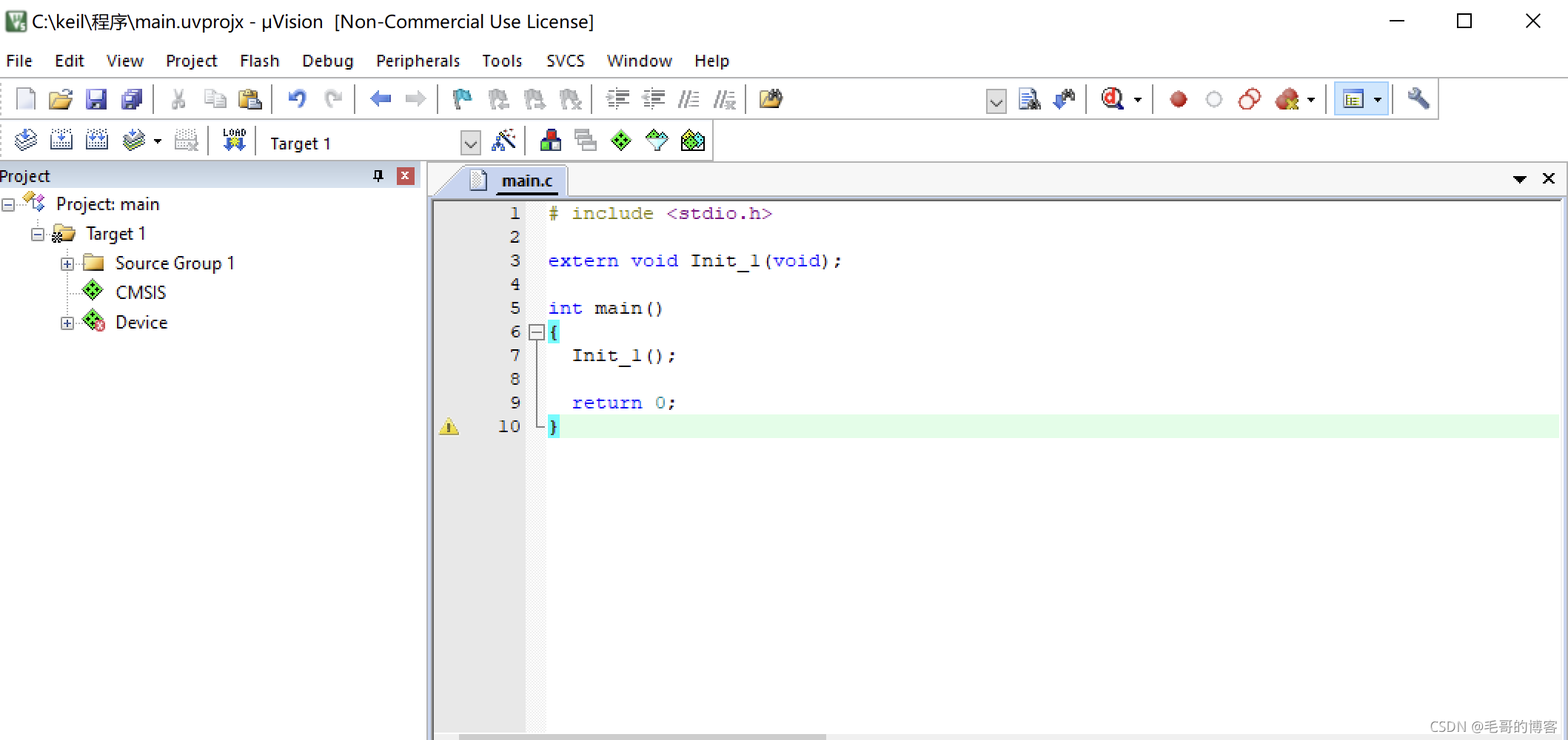

在新创建的main.c函数中写入如下程序：

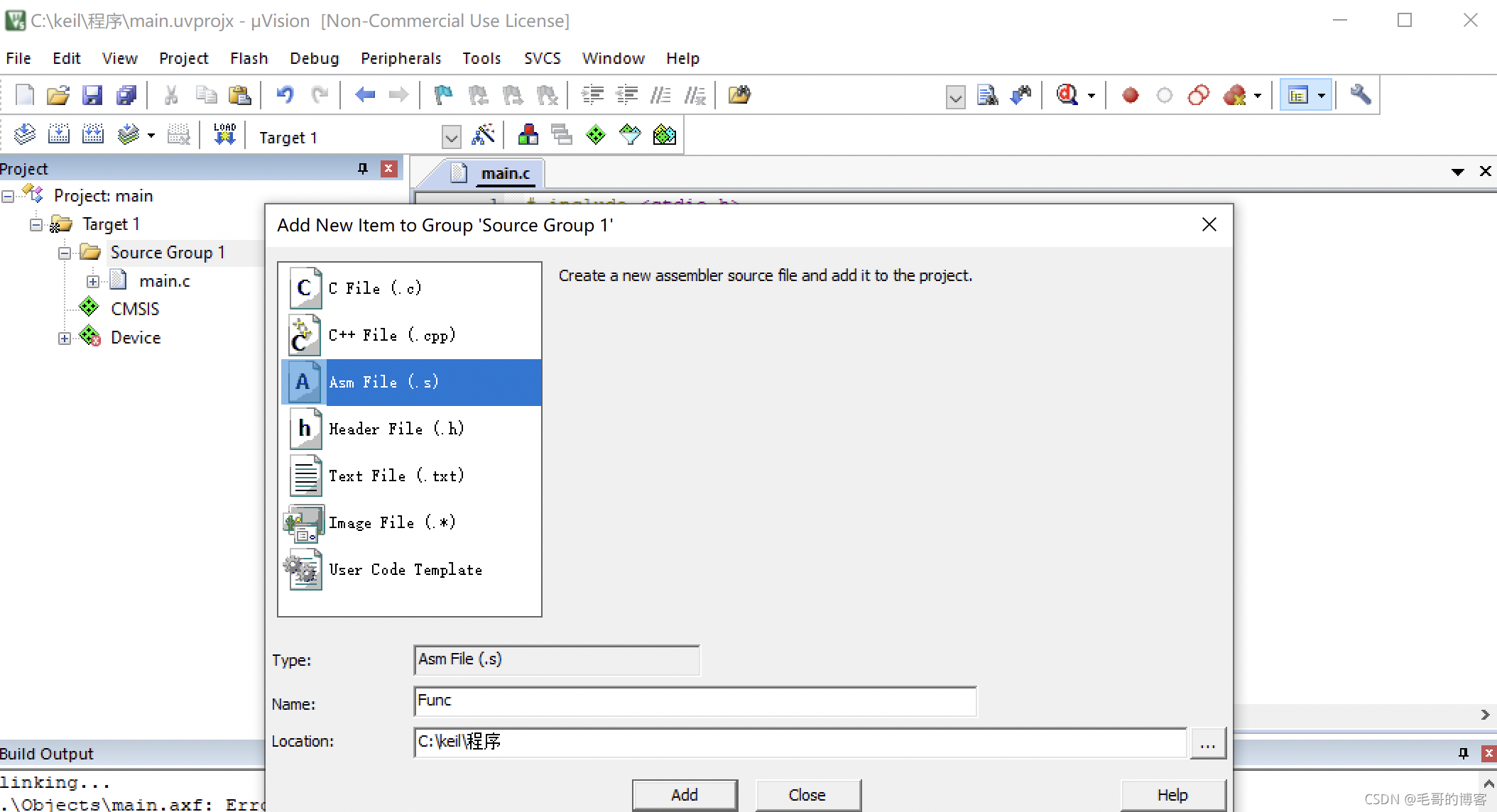

 再添加一项新项目，不过这次选择Asm File（.s）项，因为写Func.s函数，写入汇编语言

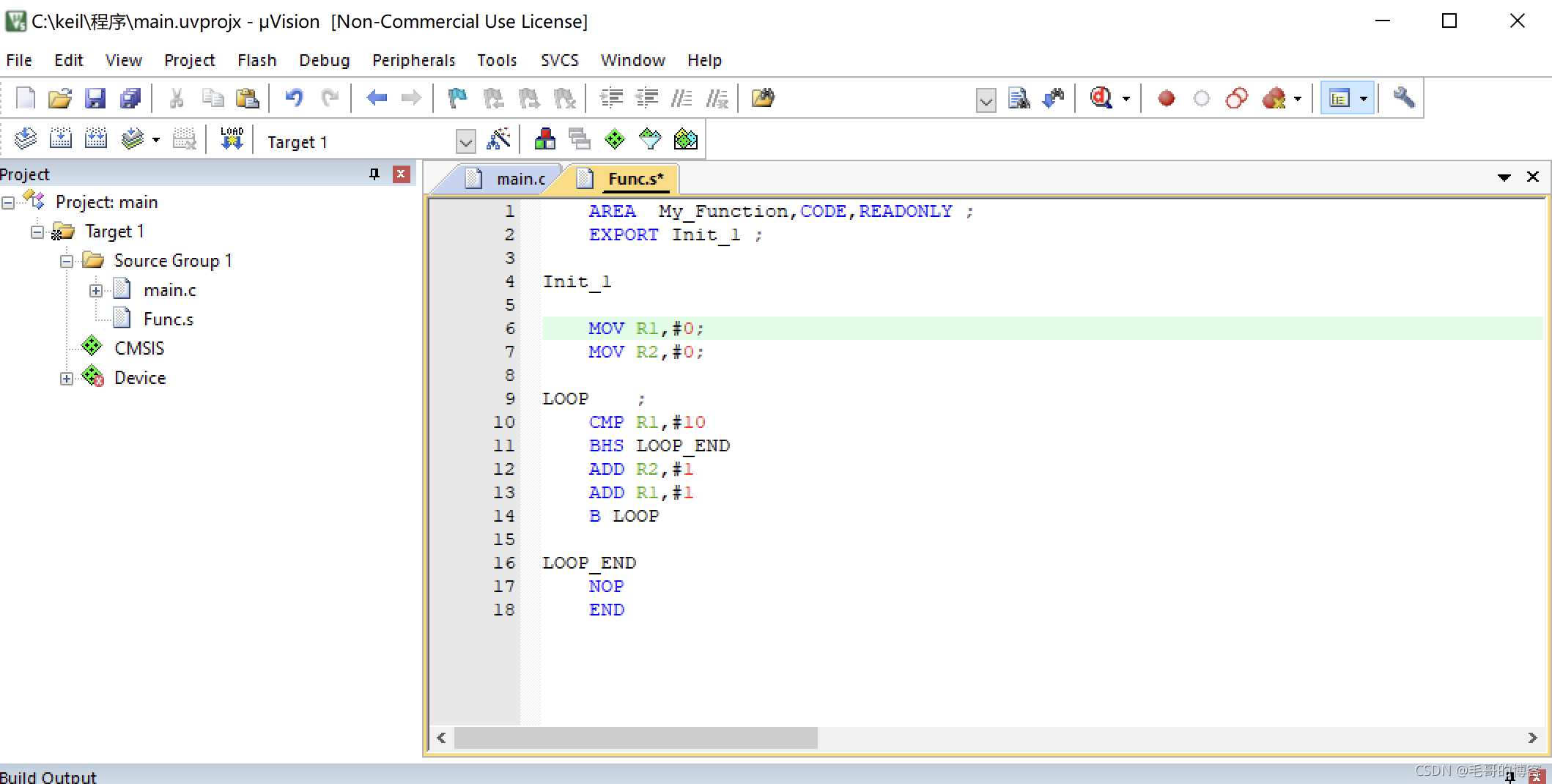

 在Func.s函数中写入如下汇编语言：

AREA  My_Function,CODE,READONLY
    EXPORT Init_1

Init_1

    MOV R1,#0                ;设R1寄存器是i
    MOV R2,#0                ;设R2寄存器是j

LOOP                    ;写在最左边的是程序名的段名，执行跳转程序时要用到
    CMP R1,#10                ;比较R1和10的大小
    BHS LOOP_END                 ;如果R1大于或等于10.则跳转到LOOP_END程序段
    ADD R2,#1                 ;j++
    ADD R1,#1                 ;i++
    B LOOP                    ;执行一次循环后，无条件再次进入循环判断，即是跳转到LOOP段

LOOP_END
    NOP
    END

汇编程序如下，观测程序，程序结束时R1和R2的值应是十进制的10。

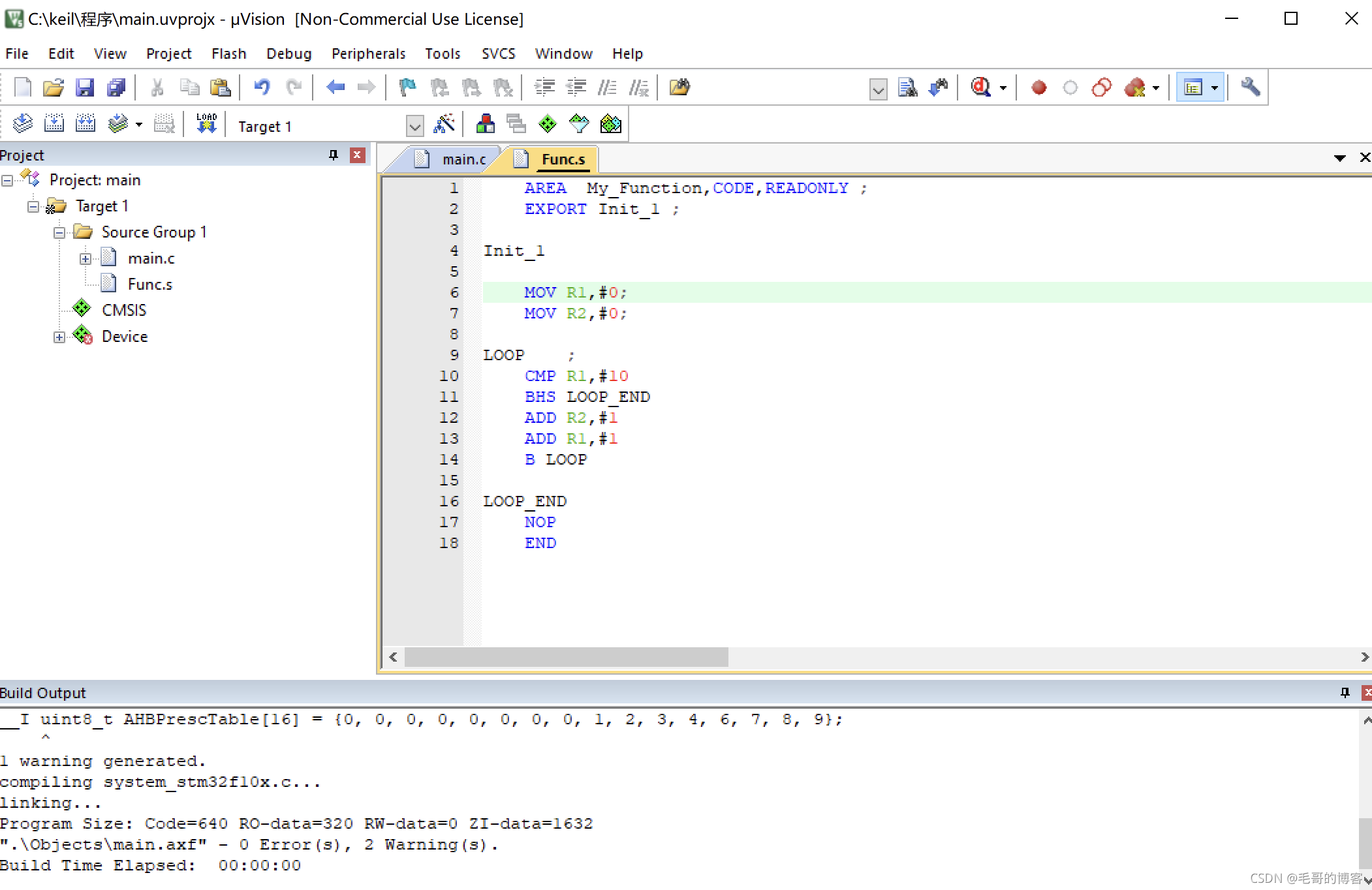

 然后点击左上角构建，正常情况下应如下图所示

然后点击魔法棒，为了之后的调试再修改几项设置。

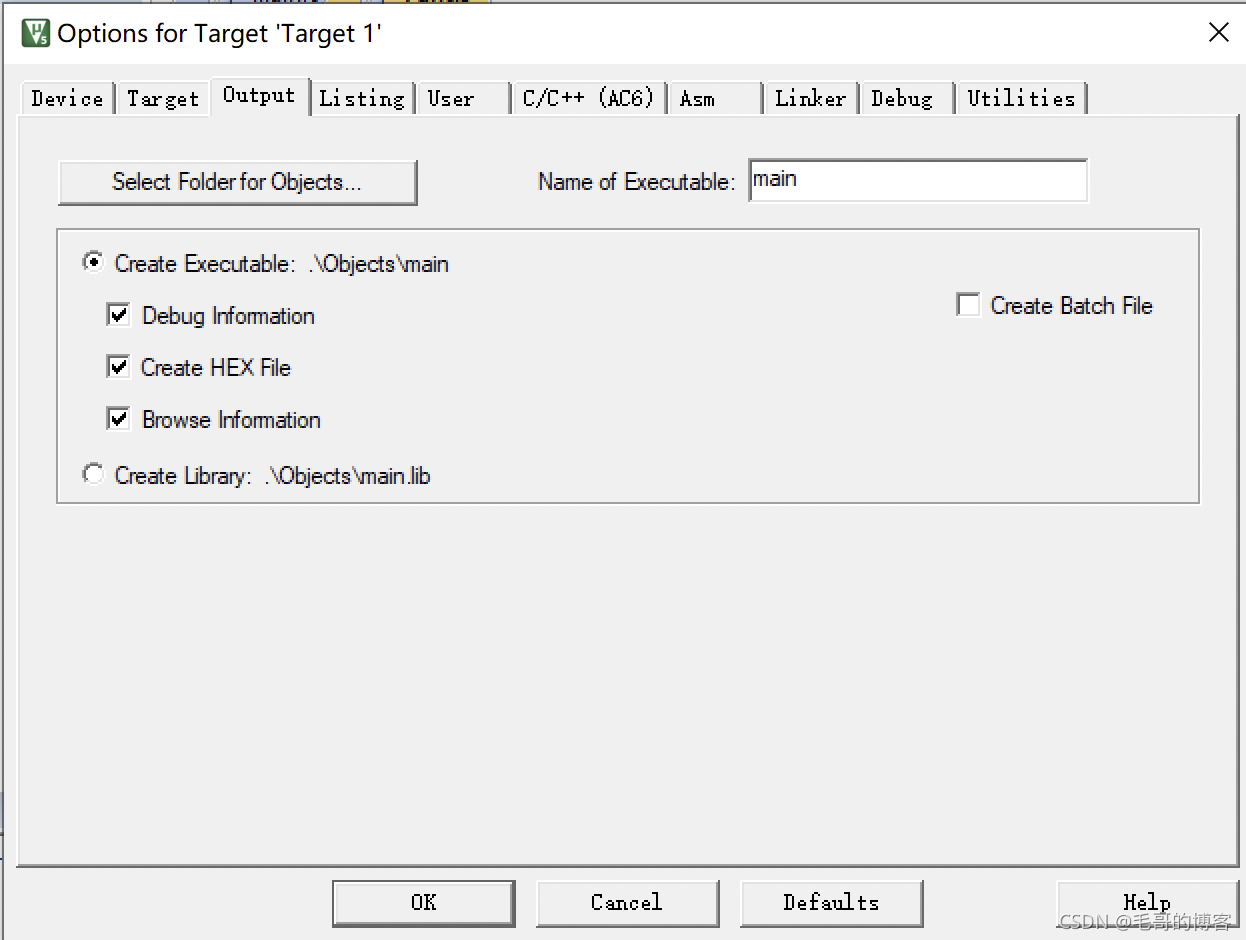

将“Create HEX File”一项打勾：

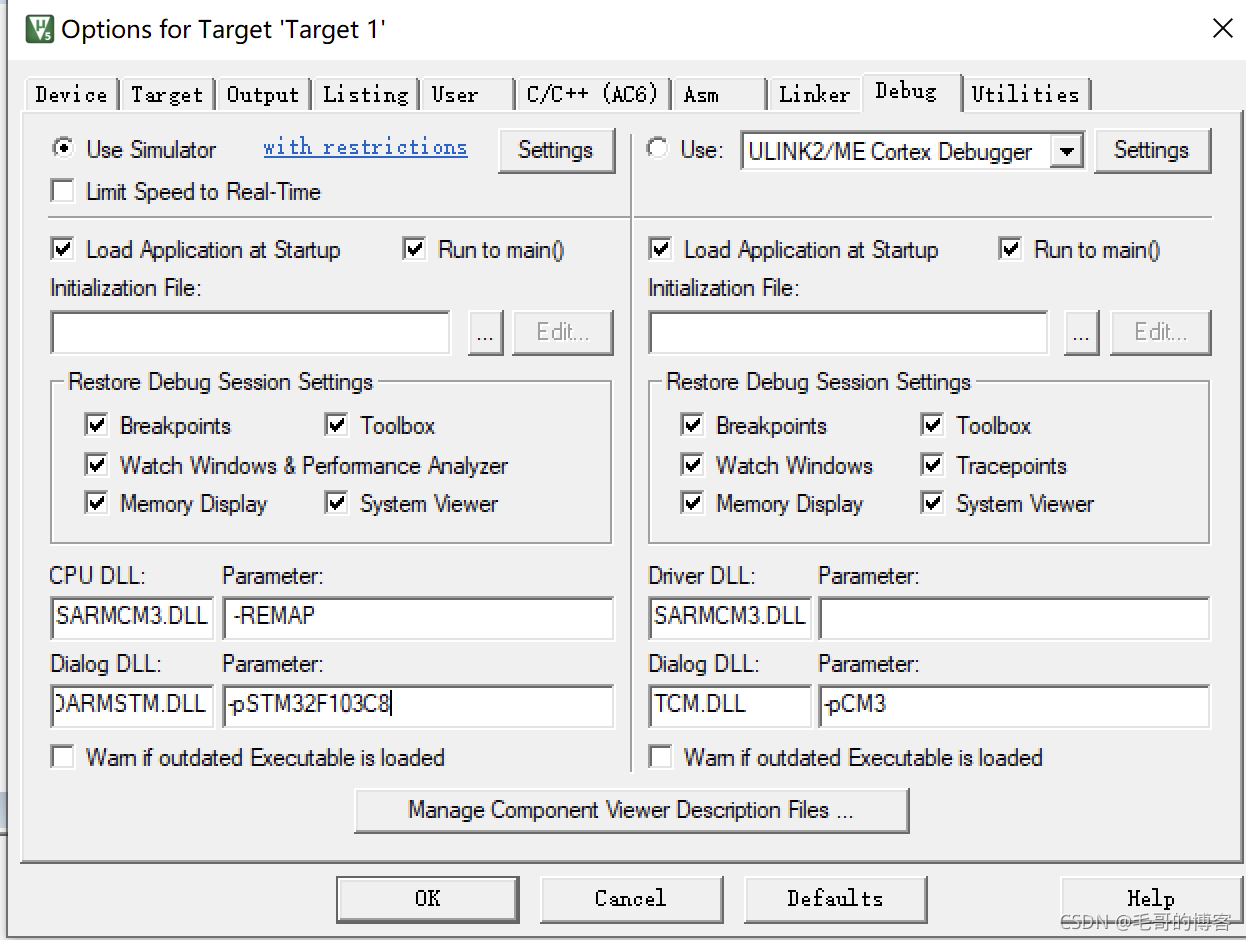

将“Use Simulator”一项打勾，并且修改Diglog DLL和Parameter如下图所示：

调试

 然后点击调试按钮，进入调试页面：

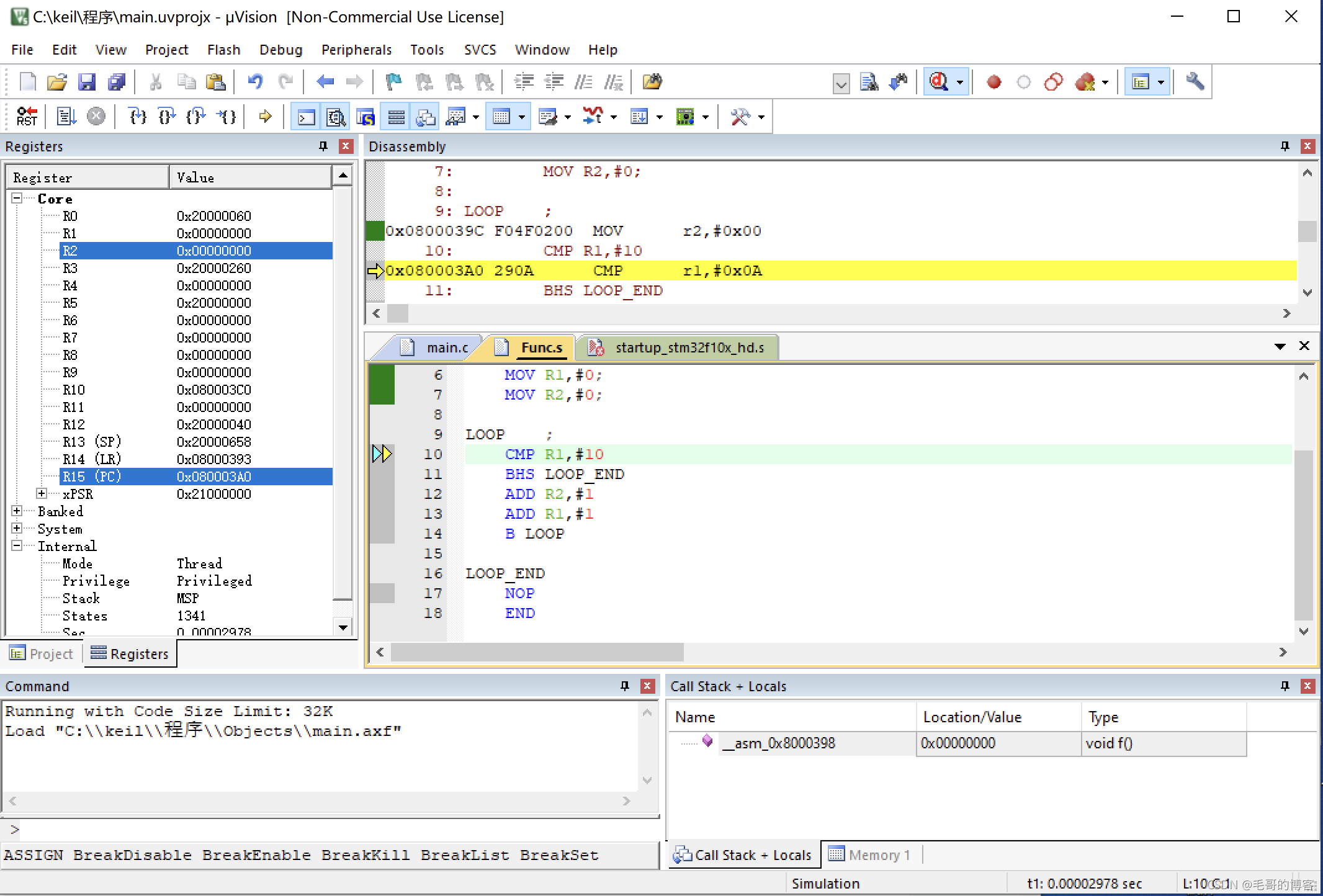

观测左侧寄存器，R1和R2的初始状态都是0；

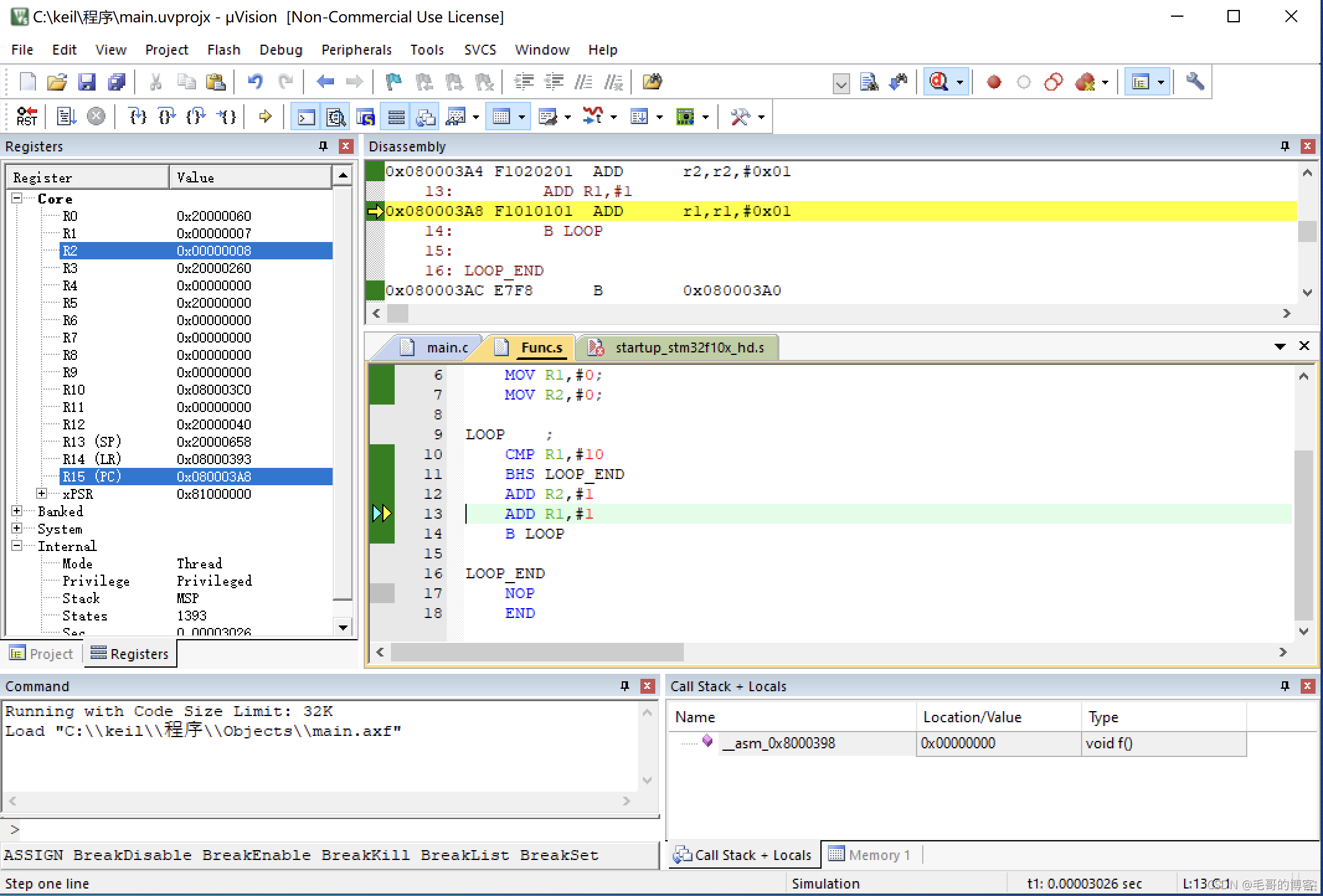

 然后点击单步运行，一边点击一边观察。

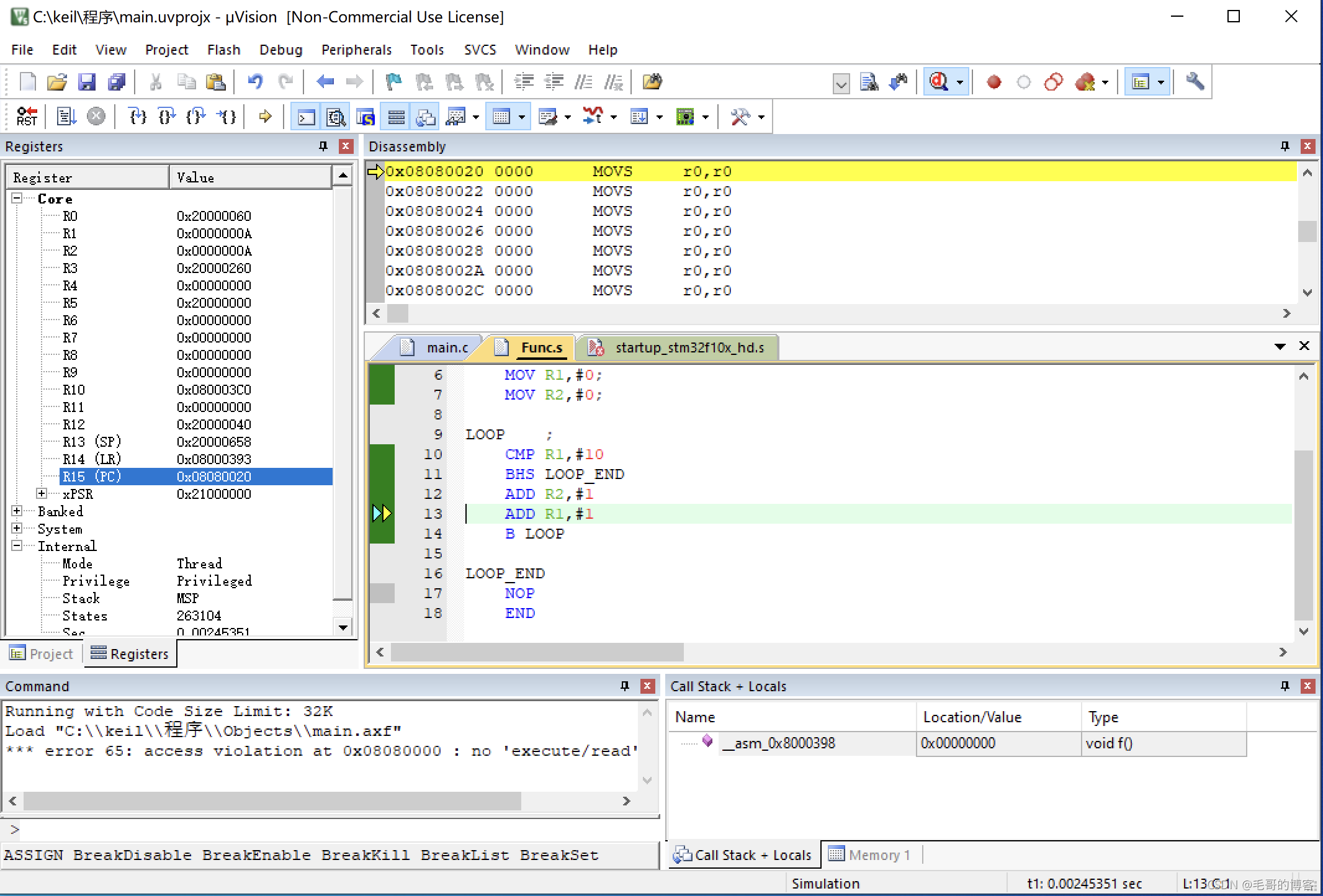

 发现，R1和R2的最终值固定在十六进制的A，相当于十进制的10。与预先估计值相同。

二：修改参考代码功能

现在加一点难度，修改参考代码，要求将原汇编语言 Init_1函数的类型改为 int Init_1(init) ，此函数功能修改为 传入一个整型数x，函数运行后返回整型数 x+100。 请编程实现，并仿真跟踪调试；

代码写入

修改汇编语言，将之前的循环删除，只写将整型数加100的语句：

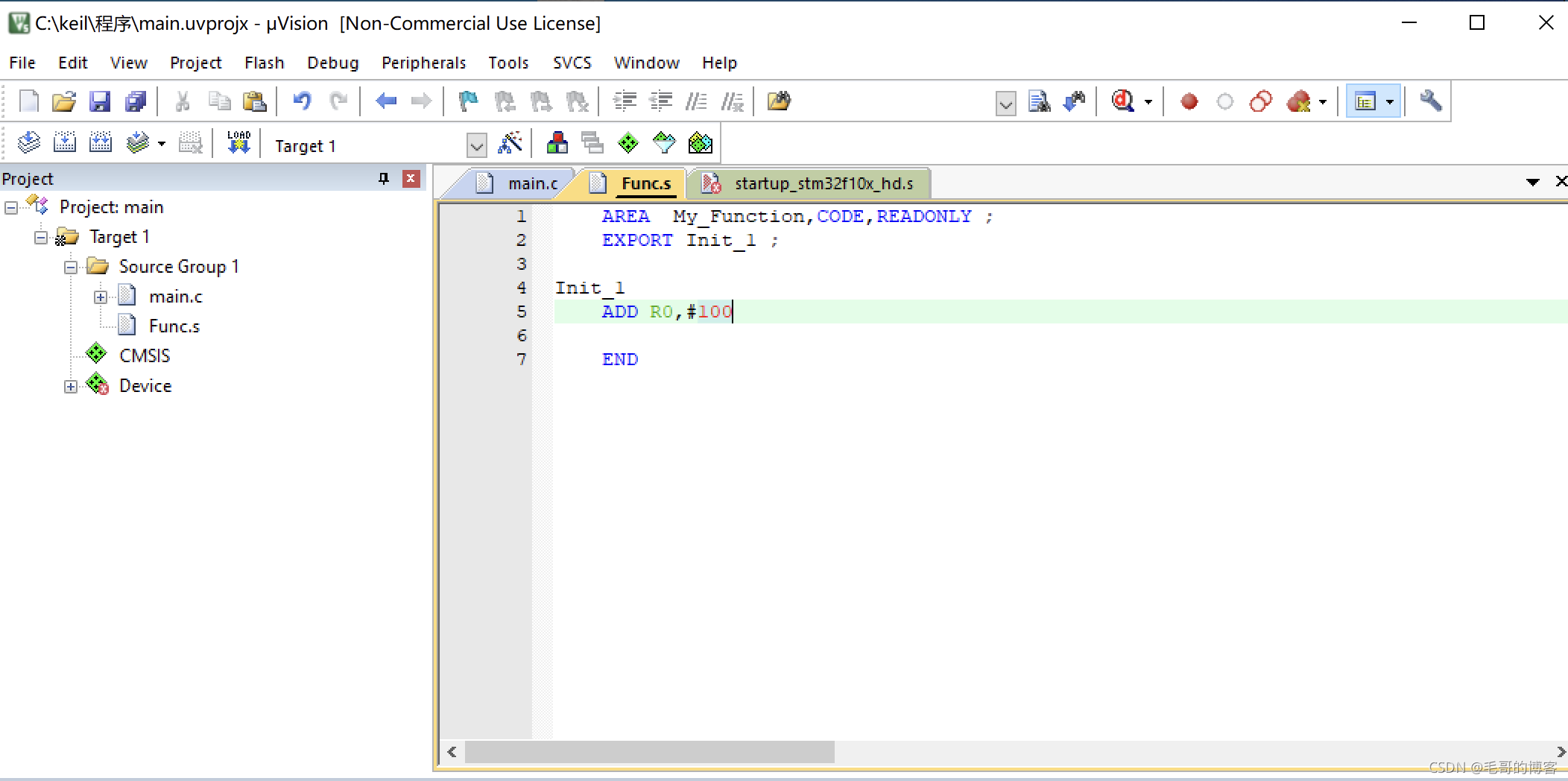

汇编程序Func.s代码如下：

修改main.c函数，因为和刚才比增加了调用函数操作，所以将调用函数的参数加上。并且加上输出返回值的语句。

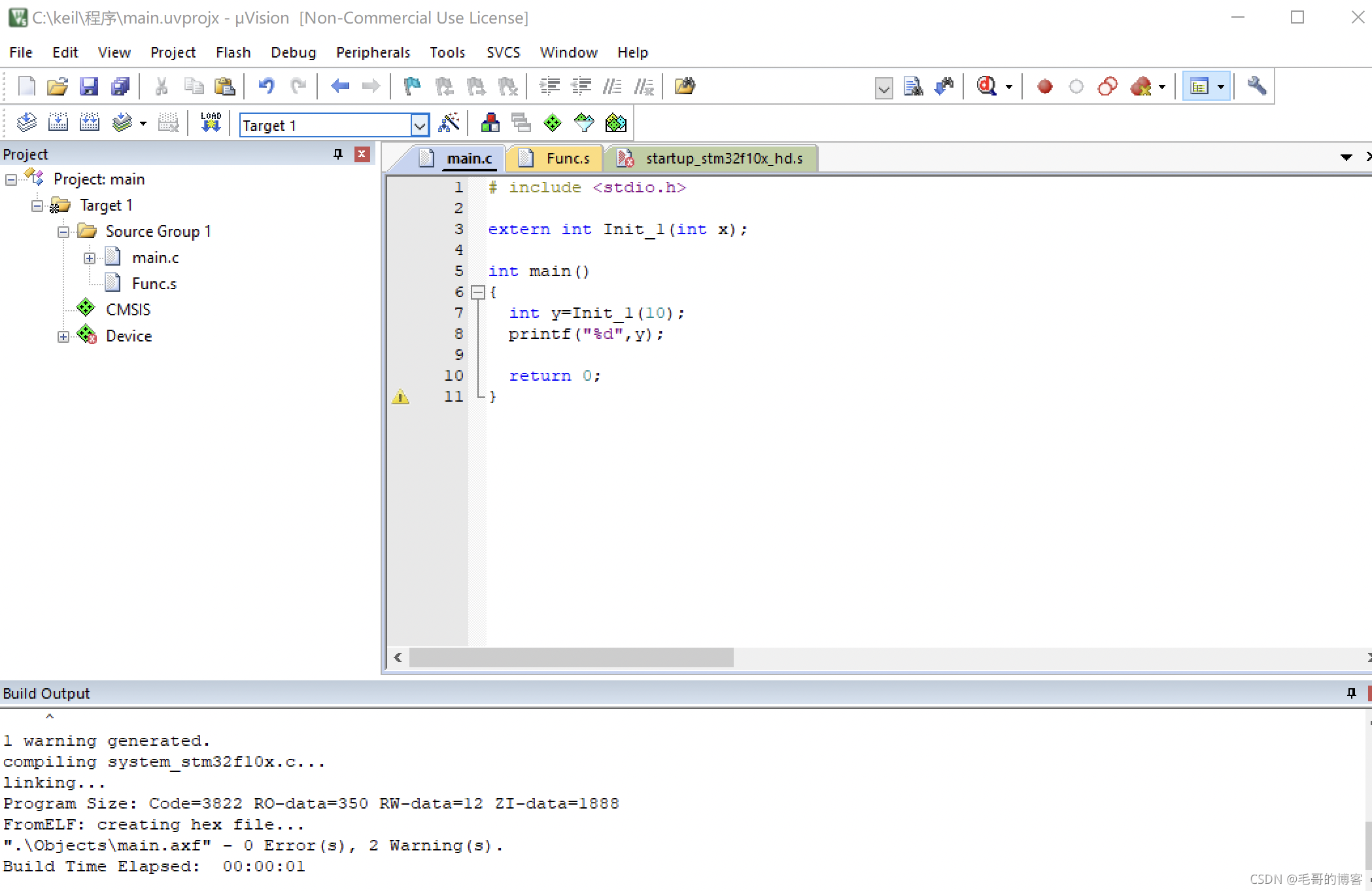

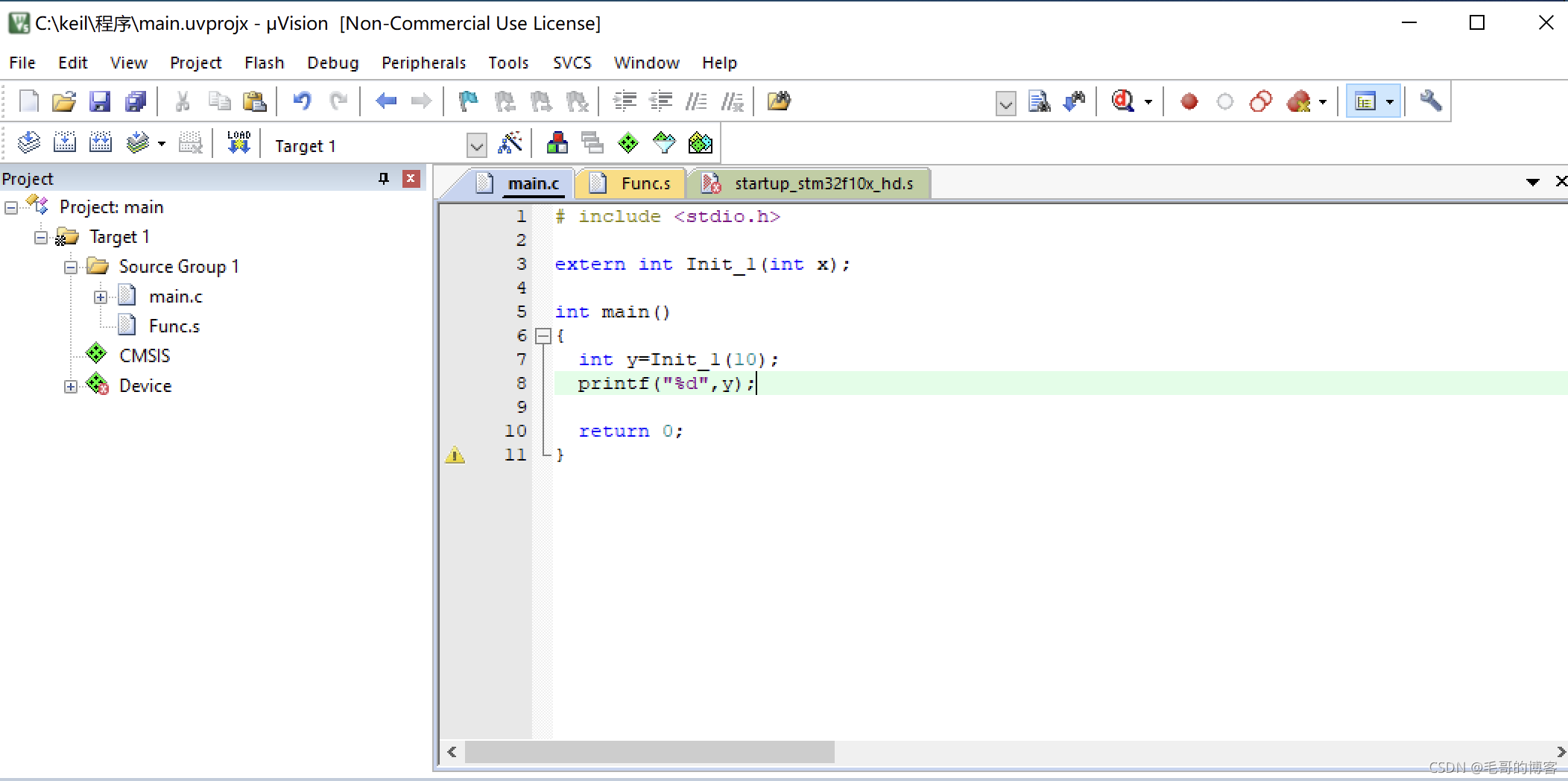

c语言函数main.c如下：

从程序中可以看到，在主函数中的实参为10，即调用的函数的初始值为10，然后经过Func.s函数的处理，处理值应该是110。则在调试中，R0寄存器的初始值应是十六进制的A，终值应是十六进制的6E。

 编译构建如下：

调试

进入调试页面：

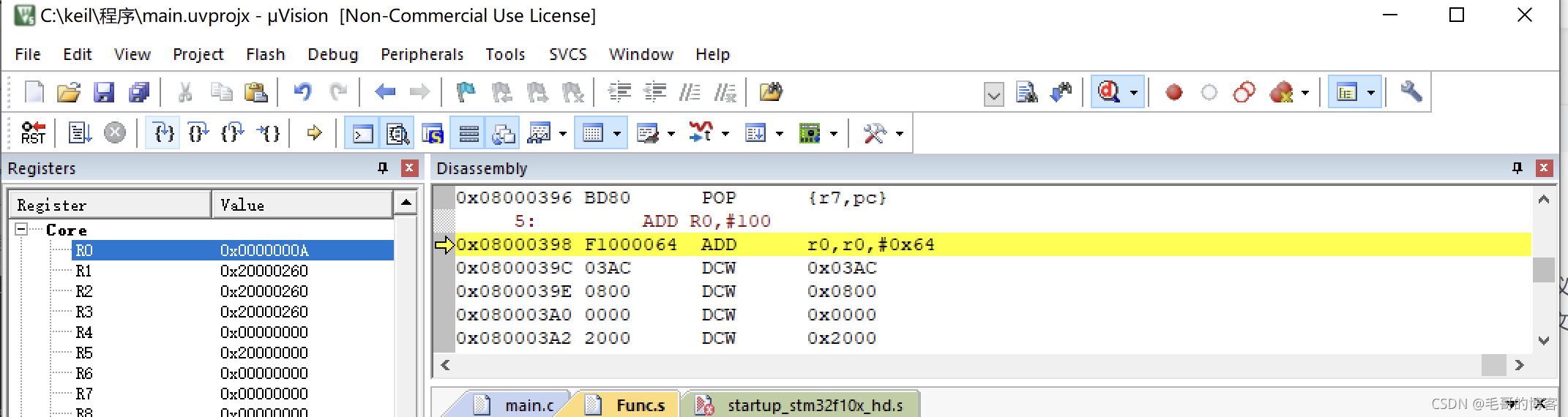

单击单步调试，在单击一次后可以看到，R0的初始值变成了A。

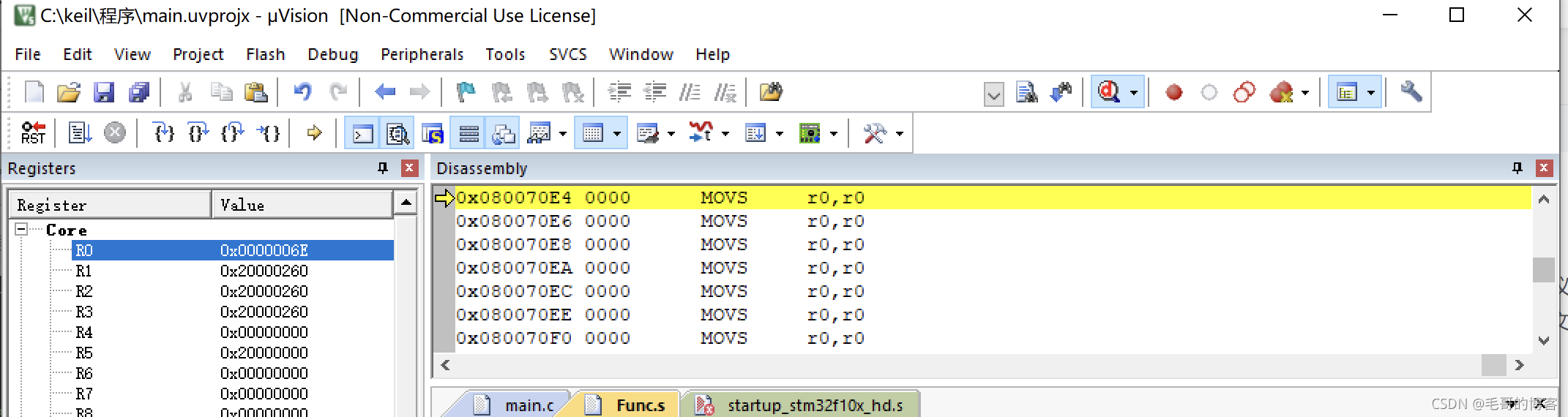

单击第二次后，可以看到，R0的终值变成了6E。

符合预期估计。

三：在汇编程序中调用c程序

写入程序

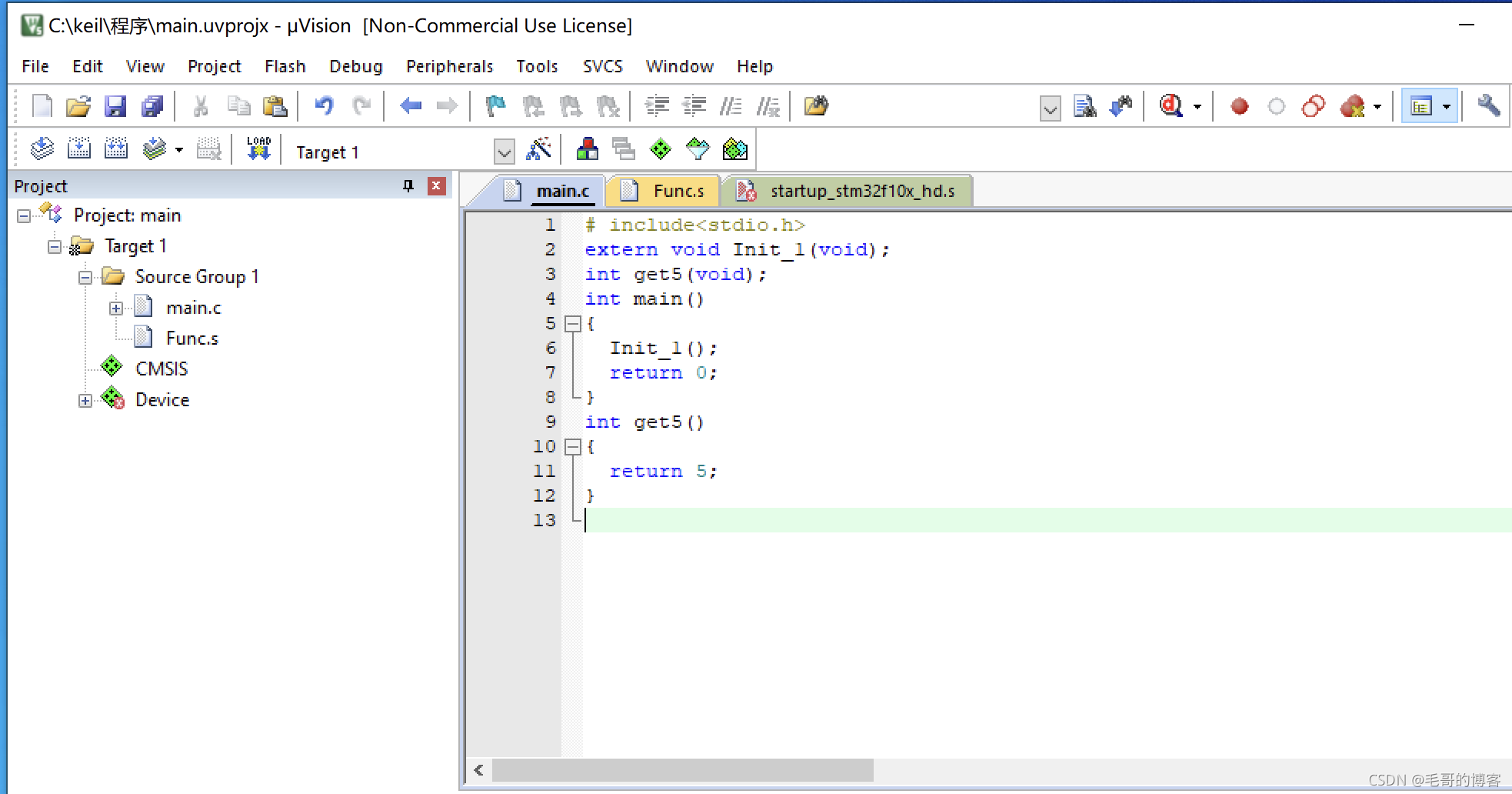

修改main.c函数如下：

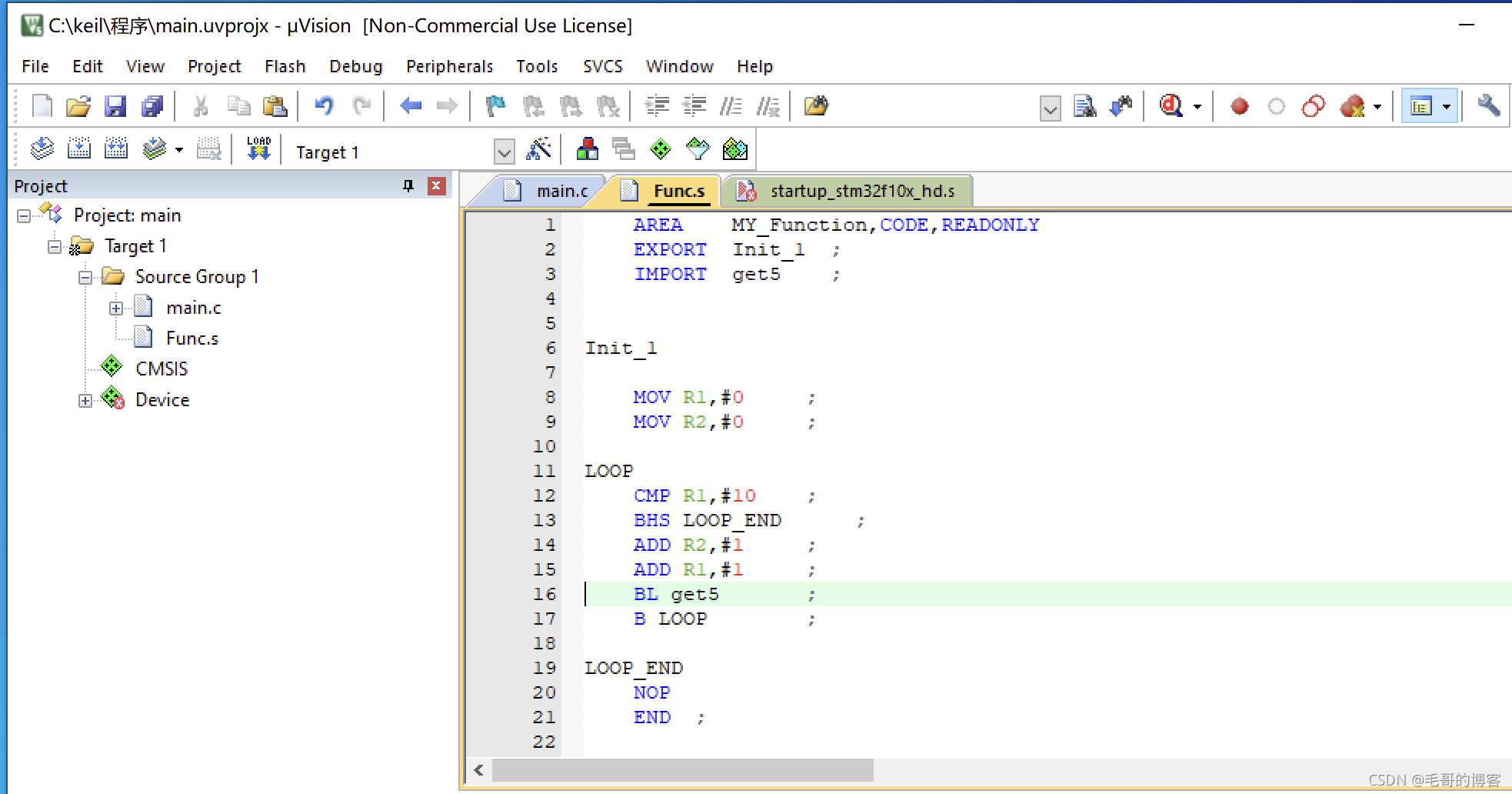

 修改Func.s函数如下：

 编译构建结果：

调试

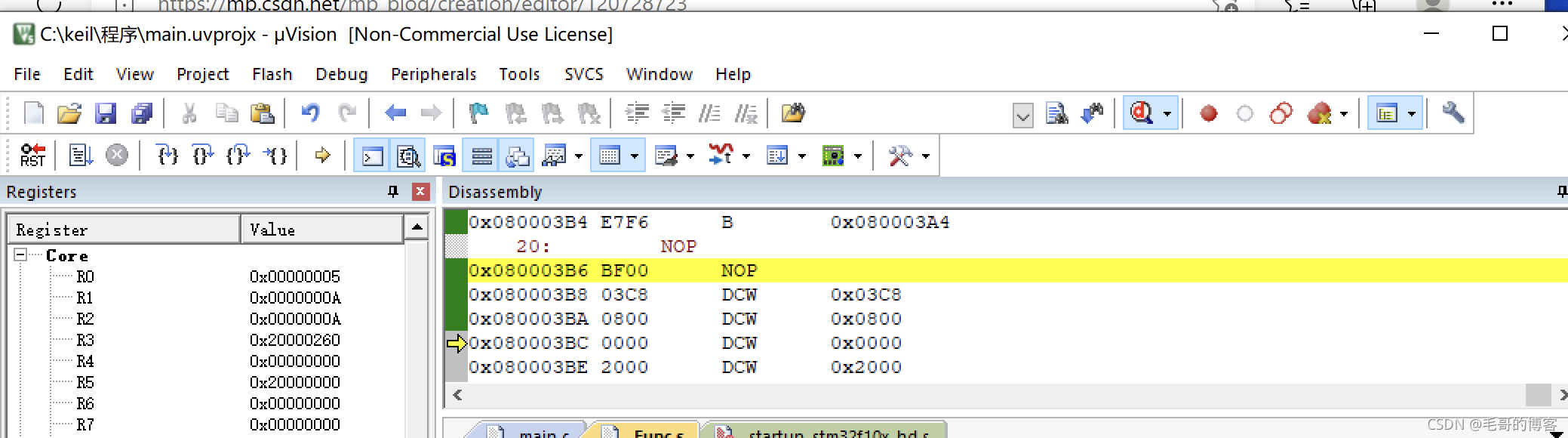

 进入调试页面：

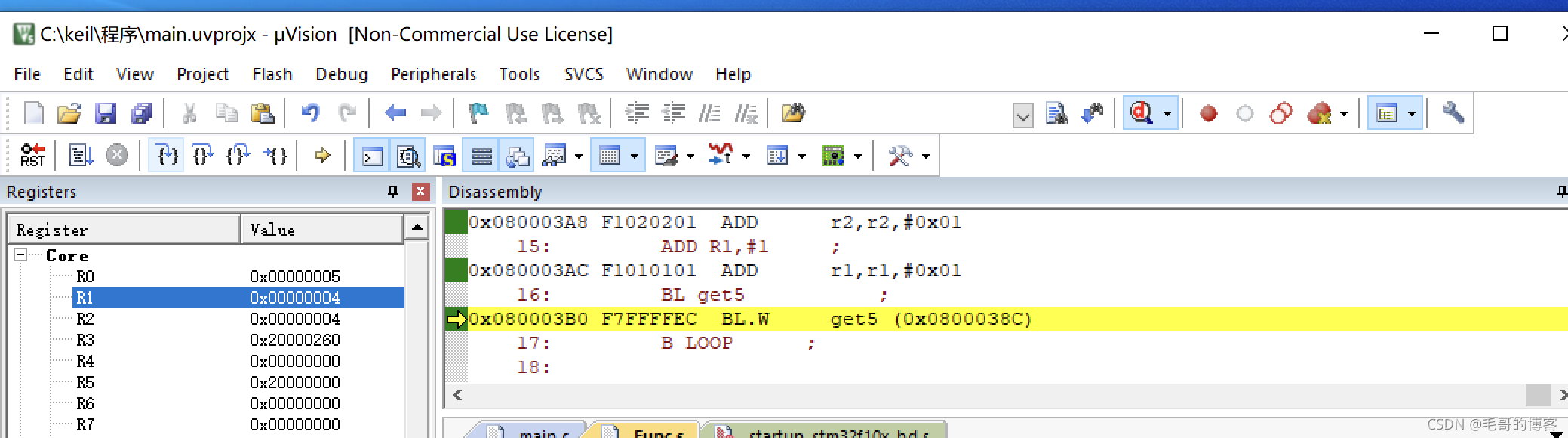

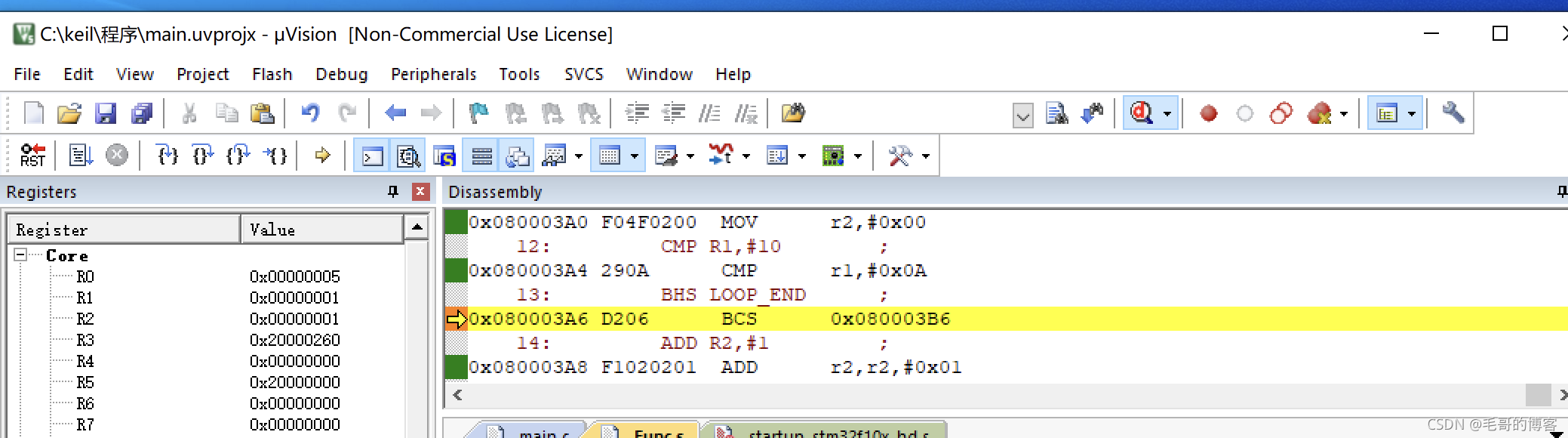

单击单步运行按钮并观察，R0寄存器的值保持为十六进制的5，R1和R2寄存器的值稳定上升，达到十六进制的A后不再上升。满足程序代码。

 总结

本篇博客内容较简单，过程比较清晰，要是不懂一些更基础的操作，请移步

https://blog.youkuaiyun.com/afadgfansfa/article/details/120535658?spm=1001.2014.3001.5502
