背景：

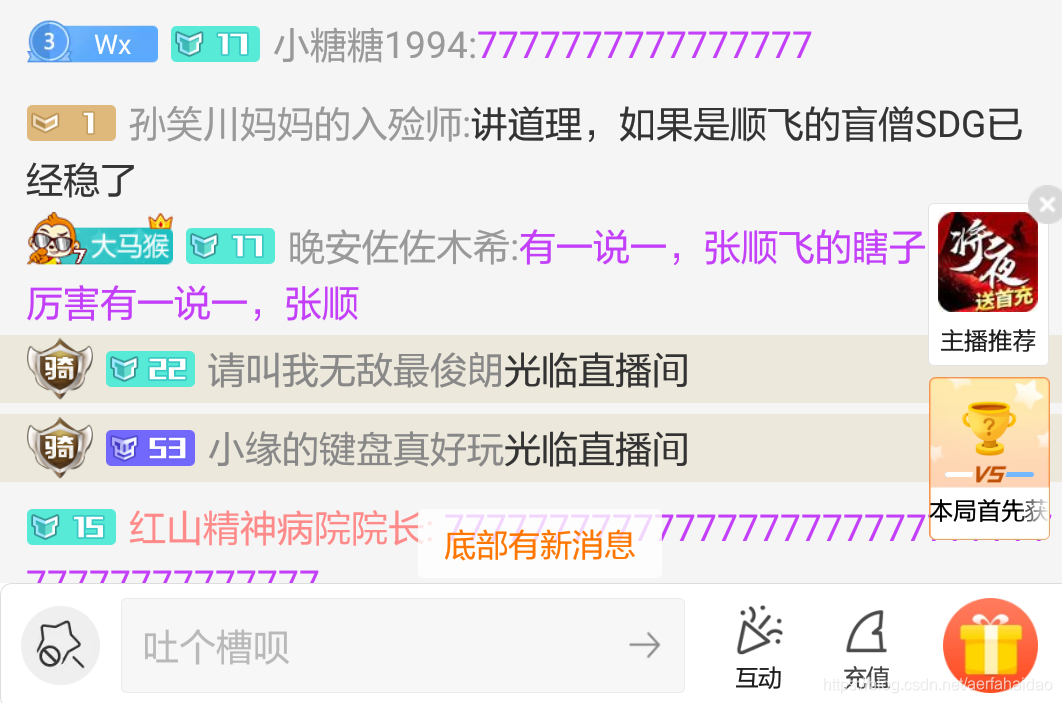

需要开发一个如下图所示的"底部有新消息"的提示语。想了几种方案选择，用view直接添加（要改动布局，不想改）、用dialog、popwindow等展示。但是觉得这些对于这个来说有些重，所以考虑有没有其他简单的方案,直接添加一张图片或者直接添加一个view上去，找了下，发现还真有。

这就是要说的ViewOverlay.

ViewOverlay是在Android 4.3的时候添加的，作用就是在view的上面可以覆盖一层drawable（ViewgroupOverlay是可以覆盖View的）。

结合源码，讲下使用过程中遇到的坑

1、ViewGroupOverlay上添加view。

按照其他文档的写法，通过getOverlay()方法，获取ViewGroupOverlay对象，然后调用add()方法，将view添加进去。

mHostView.getOverlay().add(mTextView);

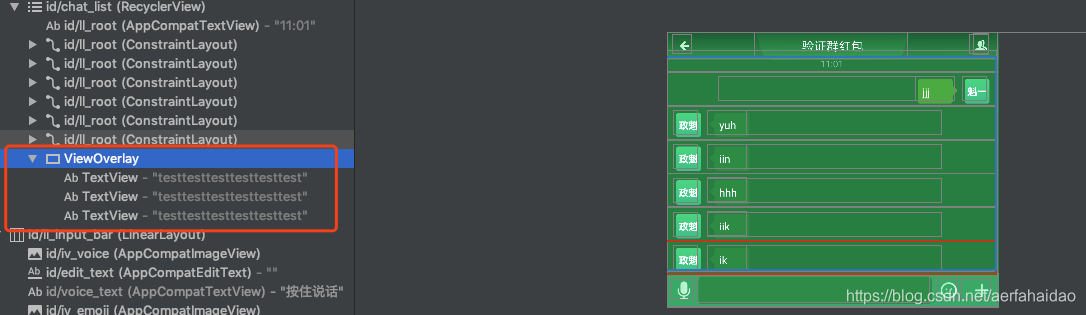

写完之后，问题出现了，界面没有展示！！！通过查看view tree，确实添加进去了，如下图：

我在通过recycleView获取到ViewGroupOverlay(基层ViewOverlay,所以tree中显示的是ViewOverlay)，添加了3个textView。但是一个都没展示。通过属性发现view的宽高都是0，OK，那就给个宽高，发现还是不行。

那就只能寄出源码了

查找原因：看源码

public class ViewGroupOverlay extends ViewOverlay {

    ViewGroupOverlay(Context context, View hostView) {
        super(context, hostView);
    }


    public void add(@NonNull View view) {
        mOverlayViewGroup.add(view);
    }


    public void remove(@NonNull View view) {
        mOverlayViewGroup.remove(view);
    }
}

去ViewOverlay中查看mOverlayViewGroup对象，发现其实是OverlayViewGroup对象，继续查看其源码

static class OverlayViewGroup extends ViewGroup {
    public void add(@NonNull View child) {
        ....
        super.addView(child);
    }

    public void remove(@NonNull View view) {
        if (view == null) {
            throw new IllegalArgumentException("view must be non-null");
        }
        super.removeView(view);
    }

    @Override
    protected void onLayout(boolean changed, int l, int t, int r, int b) {
            // Noop: children are positioned absolutely
    }
}

OverlayViewGroup是ViewOverlay的静态内部类，而且继承自ViewGroup，这也是ViewGroupOverlay能够添加View的原因。（类名都是相似，注意区分）。

覆写了ViewGroup中的addView、removeView、onLayout等方法。注意其中的onLayout方法，发现并没有layout，只是一个空方法，原来如此，都没有layout，当然在界面展示不了啊。

解决方法：

既然OverlayView没有帮我们layout，那我们就自己调用layout方法，只要在调用onDraw的时候，能够拿到view的l、t、r、b信息就行。代码如下

private void addTips(String tips) {
        mHostView.getOverlay().add(mTextView);

        //计算文字的宽度和长度
        StaticLayout staticLayout = new StaticLayout(tips, mTextView.getPaint(), mHostView.getWidth(), Layout.Alignment.ALIGN_NORMAL, 1.0f, 0,false);
        LoggerUtil.i("TipsViewOverlay", staticLayout.getLineCount()+",");

        int widthMeasure = View.MeasureSpec.makeMeasureSpec((int) staticLayout.getLineWidth(0), View.MeasureSpec.EXACTLY);
        int heightMeasure = View.MeasureSpec.makeMeasureSpec(staticLayout.getHeight(), View.MeasureSpec.EXACTLY);

        mTextView.measure(widthMeasure, heightMeasure);
        layoutContent(mTextView, mGravity, mOffsetX, mOffsetY, staticLayout);
        mTextView.setText(tips);
}

private void layoutContent(View view, int gravity, int offsetX, int offsetY, StaticLayout staticLayout) {
        //计算起始点的xy, note:默认为右上
        int x = mHostView.getWidth() - (int) staticLayout.getLineWidth(0) - offsetX;
        int y = offsetY;
        view.layout(x, y, x + (int) staticLayout.getLineWidth(0), y + staticLayout.getHeight());
}

由于是文字，所以通过先通过StaticLayout计算出文字的宽高、行数等信息，根据这些信息，计算出该TextView所需的宽和高，在配合想要展示的位置（这里默认右上）计算出view的l、t、r、b信息。

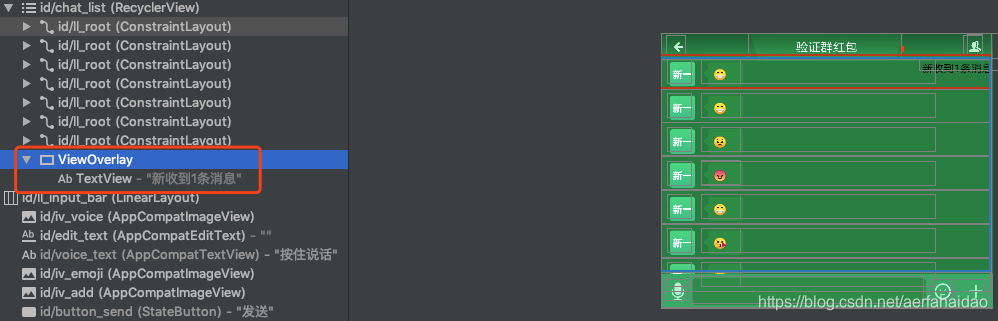

可以看到view已经展示出来了。

2、点击事件：

view已经展示出来了，那么点击事件却没响应，首先确认该TextView已经添加到view tree中了，那么按照事件传递的逻辑，应该是出发该TextView的响应事件啊。这个具体原因还没找到，不过在官方文档中看到了说明。

ViewGroupOverlay

Views in the overlay are visual-only; they do not receive input events and do not participate in focus traversal. Overlay views are intended to be transient, such as might be needed by a temporary animation effect.

英语好的人应该看懂了，不能接收input事件和焦点切换，不过可以被动画所影响，可以做一些位移、旋转等动画。

解决方法：

通过设置recycleview的touchlistener来解决，如果触摸事件触摸到了该textView则认为点击了该事件，这段看个人爱好，可以调用dispatchTouchEvent、performclick或者直接执行onClick逻辑。

mRecyclerView.setOnTouchListener(new View.OnTouchListener() {
            @Override
            public boolean onTouch(View v, MotionEvent event) {
                //确定点击范围是否是点击到overlay
                if (event.getAction() == MotionEvent.ACTION_UP) {
                    if (isTouchPointInView(mTipsViewOverlay.mTextView, event.getX(), event.getY())) {
                        mTipsViewOverlay.mTextView.performClick();

                        return true;
                    }
                }

                //或者这样处理，两段效果是一样的,都会触发onClick.
                if (isTouchPointInView(mTipsViewOverlay.mTextView, event.getX(), event.getY())) {
                    mTipsViewOverlay.mTextView.dispatchTouchEvent(event);
                    return true;
                }
                return false;
            }
        });

后续：对于点击事件的响应处理还是很粗糙的，如果要添加的view过多，或者有几个view需要点击事件的话，建议在onTouch()方法中，将event事件传递给相应的父view.从而解决该问题。
