粘在断点为哪般？

这是一个调试调试器（Debug Debugger）的故事。

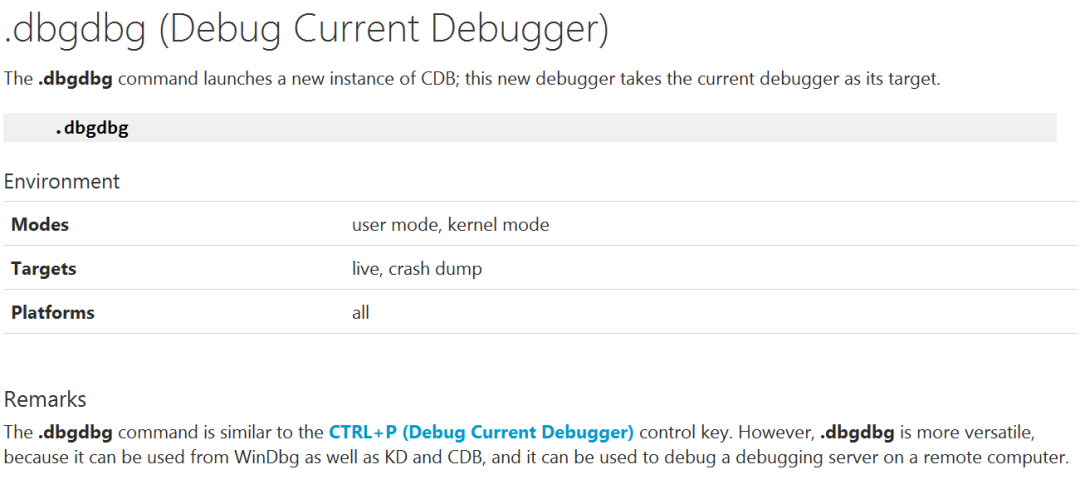

一般来说，调试器是用来调试其它程序的程序。但是，调试器本身也有问题，也需要调试，这种情况的调试有个简单的说法，叫DbgDbg。WinDBG调试器的.dbgdbg命令就是为这个目的设计的，而且命令字就用了这个缩写。

国庆前，我们对NanoCode调试器使用的OpenOCD引擎做了一次较大幅度的升级，从本来使用的0.11版本升级到最新的0.12版本。

升级后，小伙伴们先发现并解决了一些简单的问题。临近双节假期时，仍有一个问题没有解决，这个问题的重现步骤和症状如下：

1. 设置断点，执行g恢复执行

2. 断点命中

3. 执行g恢复目标执行

4. 目标系统会再次中断到调试器

5. 调试器自动恢复目标执行


6. 目标系统会再次中断到调试器，然后不断重复上面两个步骤

可以说，断点是调试器的最重要功能。这个功能的实现也是很复杂的。根据多年来与调试器打交道的经验，我预感到这个问题的难度不一般。

假期前一天的下午，我亲自上手调查这个问题。调试一番，发现问题发生在著名的“单步走出断点”过程中。在恢复目标执行时，调试器会逐个检查所有断点，如果发现是在走出某个断点，那么便会开始“单步走出断点”过程。其基本步骤如下：

A. 延迟落实这个断点，为其设置defer标志，也就是延缓设置这个断点。

B. 将恢复执行从普通的go改为单步一次。

B. 当单步执行一次又中断下来后，调试器会判断刚才的单步是不是在“单步走出断点”，如果是，那么便自动恢复执行。

如果上述步骤顺利的话，那么用户一般不会察觉到这个单步动作。

“单步走出断点”逻辑涉及到事件处理、断点管理等多个模块，代码比较复杂。继续分析一番，发现问题出在单步失败，也就是上面的动作B。得出这个结论后，已经到了下班时间，而且要放假了，于是便收工，准备节后再战。

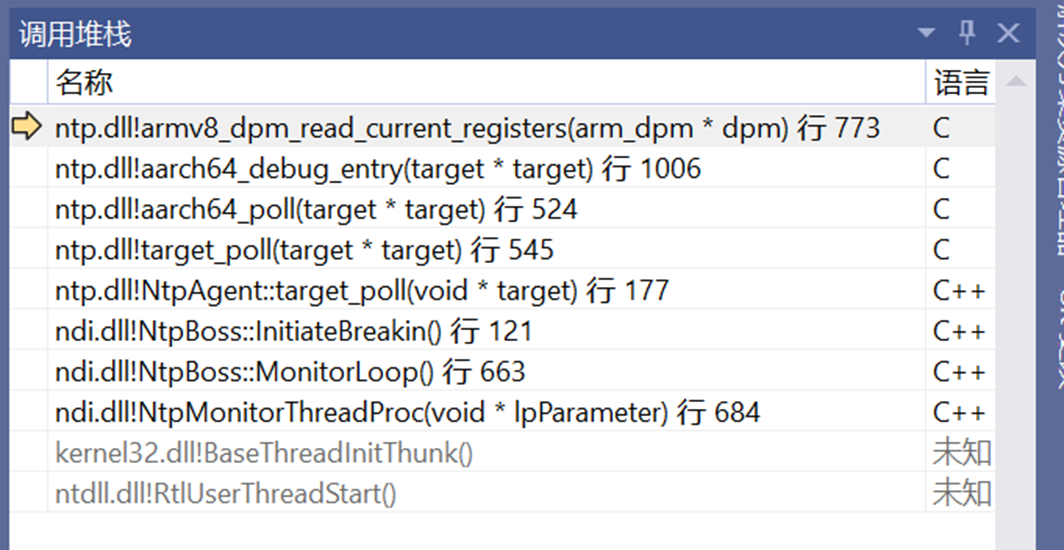

在回家的路上，我不由得又想起这个问题，为何单步失败呢？起初我怀疑是读取PC寄存器的问题。因为跟踪单步过程，所有操作都是成功的。但是读到的PC寄存器值却和单步前一模一样。也就是单步一次，PC指针没有动。这是不合理的。

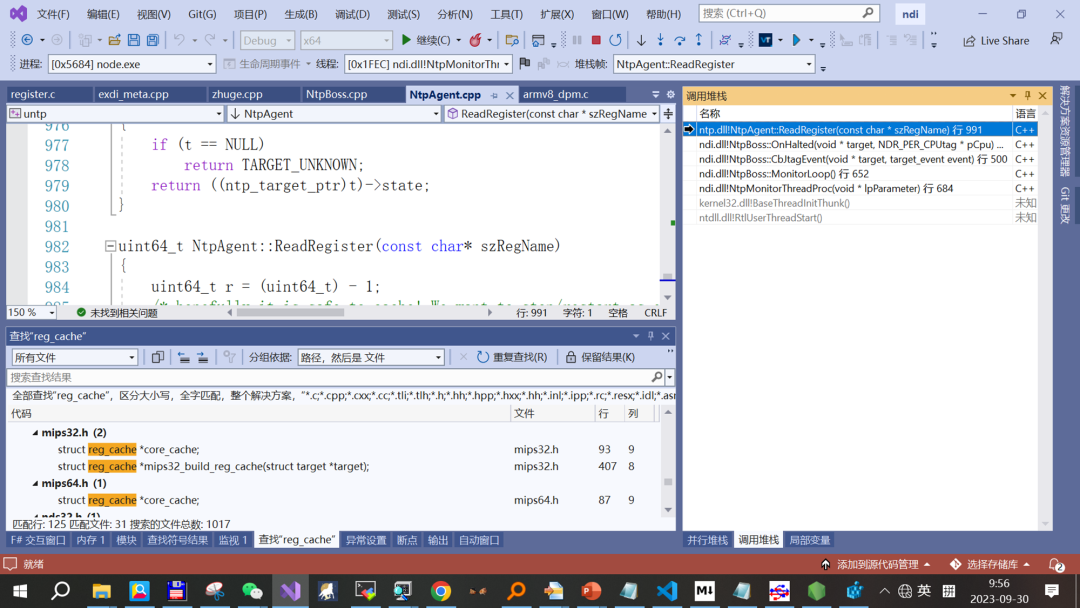

双节假期里，我先拿出一点时间增强了读取寄存器的方法，确保不受寄存器的cache机制干扰，读到最新的值。

改变寄存器读法后，粘在断点的问题还是存在。

排除了寄存器原因后，我扩大搜索范围，继续撒网搜索。为了方便比较，我把老的代码也加回到项目里，让新旧两套代码可以很方便的切换，对比运行。

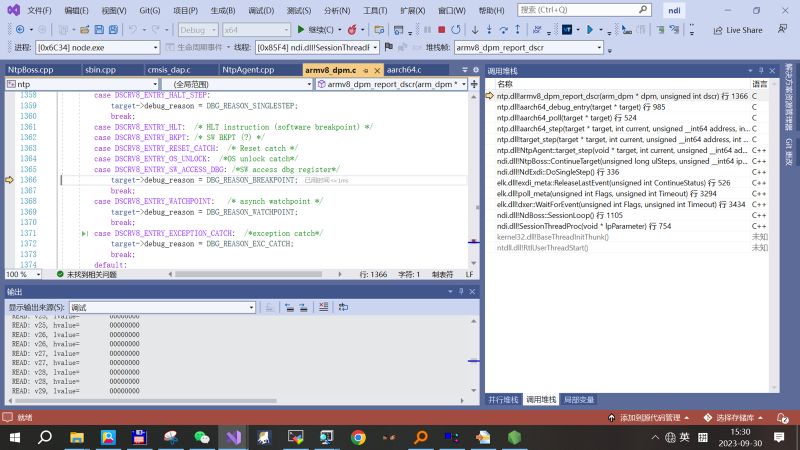

这样跟踪一番后，新的线索出现了。对于出问题的情况，单步一次后，从底层收到的中断原因是断点。

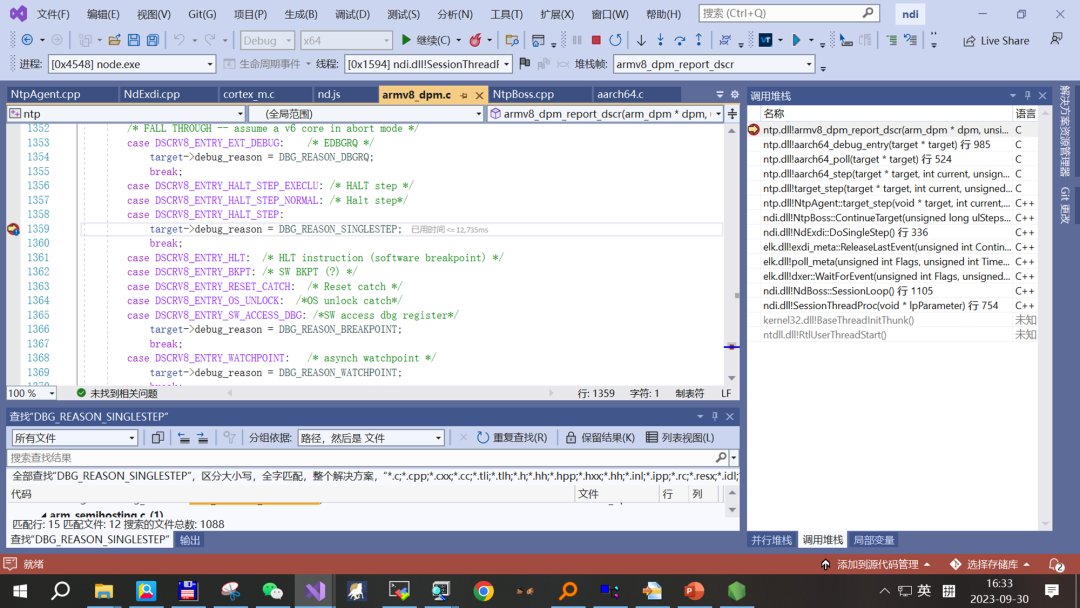

而正常情况时，收到的中断原因是单步。

接下来的问题是，为什么单步一次，收到的中断原因是断点，而不是期待的单步呢？

难道是新版本OpenOCD的代码修改了有关的逻辑。但这个怀疑很快被排除了，因为在没有断点时，做纯粹的单步没有问题，可以收到“DBG_REASON_SINGLESTEP”。

继续跟踪一番后，我突然想起，是不是中断到调试器时，清除断点动作没有做好。输入!bp，执行OpenCCD的列断点命令，果然如此：

[ndb]!bp
keep_alive() was not invoked in the 1000 mstimelimit. GDB alive packet not sent! (33653 ms).
Workaround: increase "set remotetimeout" in GDB
Hardware
breakpoint(IVA): addr=0xffffff800828d8d8, len=0x4,
num=0

看到上面这个信息，我眼前一亮，感觉这下应该是找到真BUG了。

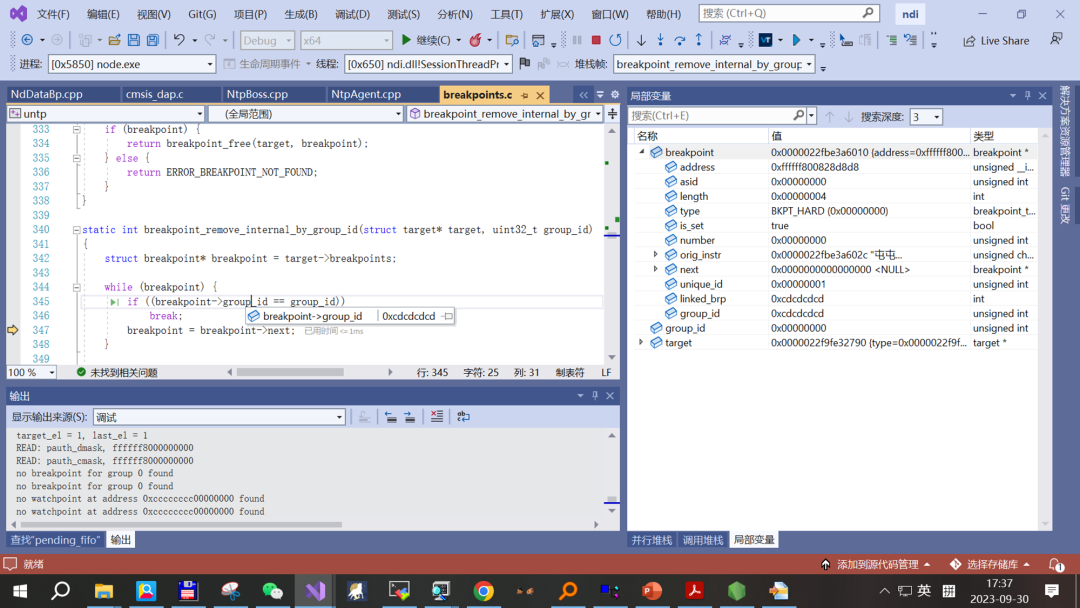

跟踪删除断点动作，果然如此，断点对象的group_id字段为cdcdcdcd，显然是没有初始化。

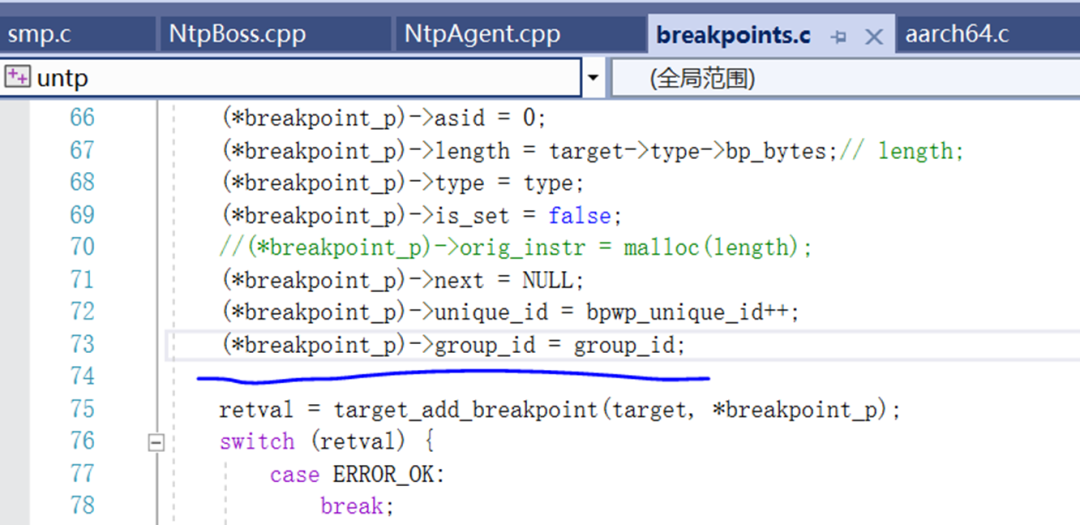

比较新旧代码，发现合并代码时，漏掉了一句重要的赋值语句。

将漏掉的一行代码合并到新代码后，问题不见了。

这个bug是在9月30日解决的，刚好是中秋（9月29）和国庆（10月1日）两个节日的中间一天。现在是10月6日的晚上，长达8天的双节假期就要结束，特意在假期结束前把这个在假期里解决的bug记录和分享出来，希望可以帮助格友们“收拢放心”，切换回工作模式。^_^
