Flink 1.10引入了更详细的内存模型，将TaskManager和JobManager的内存划分为多个区域，包括堆内和堆外内存。虽然增加了复杂性，但也提供了更多参数进行定制。默认情况下，用户只需设置总内存，Flink会自动分配。总内存分为Flink总内存、JVM Overhead、JVM Metaspace等部分，其中Flink总内存又包含堆内存（Heap Memory）和堆外内存（Off-Heap Memory）。堆内存用于Flink框架和任务，堆外内存则涉及排序、网络等。理解并适配内存模型能有效避免容器环境下出现OOM问题。
最新内存模型

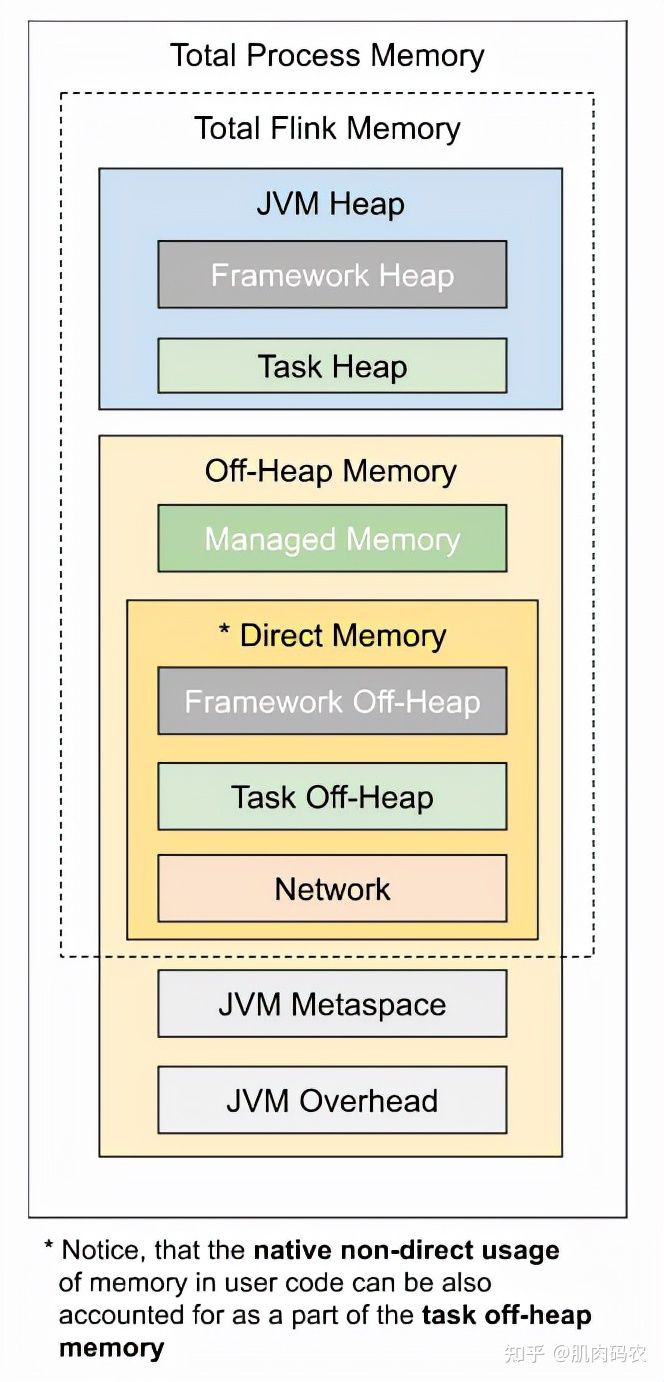

flink1.10对内存使用进行了调整，模型划分更详细，但使初学者感觉更复杂了，从下图taskmanager内存模型可以看出一般。
flink内存按功能模块可分为taskmanager与jobmanger, 其中jobmanger不承担计算任务，所以相对简单无需过多讨论。

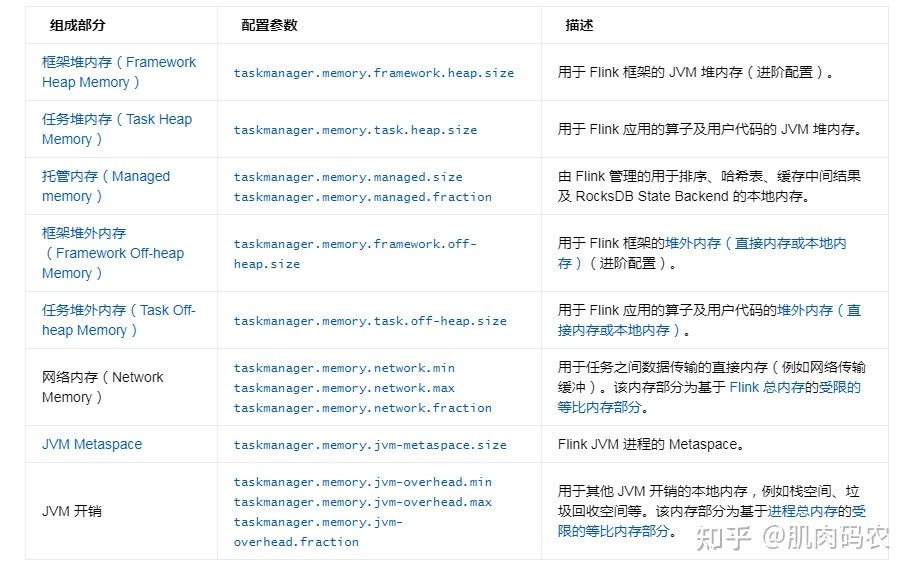

细分内存模型后，flink提供了大量参数来设置对应区块的大小，如下：

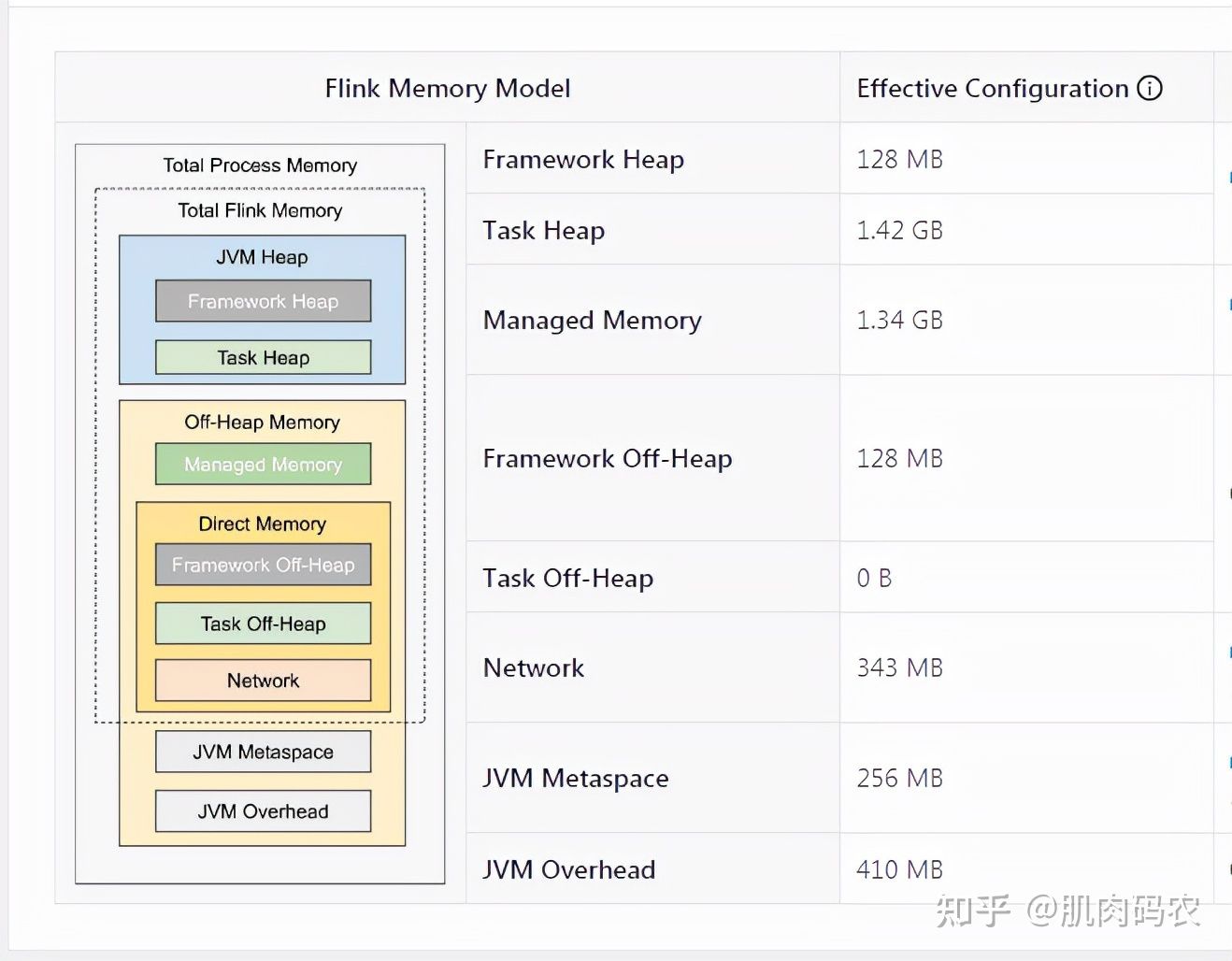

参数非常多，容易让人混乱，所以flink也提供了一个非常简单的内存设置方法，即只需设置进程总内存即可，进程总内存包括了flink在运行时需要的所有内存，包括堆内堆外内存等，例如当在k8s容器内运行时，该值就是容器申请到的内存大小，flink会按一定比例对总内存进行细分，当taskmanger,process.size=4G时，默认细分结果如下：
模型详细说明
通常情况下我们只需要设置进程总内存即可：taskmanager.memory.process.size/jobmanager.memory.process.size。
以taskmanager为例，进程总内存包括三部分：flink总内存（Total Flink Memory）+ 运行时JVM使用的内存（JVM Overhead + JVM metaspace）。
flink总内存包括flink使用到的堆内存（heap memory）与堆外内存(off-heap memory)。
flink使用到的堆内存包括flink框架本身用到的堆（framework memory）与flink任务使用到的堆(task memory).
flink使用到的堆外内存包括： 排序等用到的堆外内存（managed memory), 其它堆外内存（direct memory），其它堆外内存包括task、framework额外用到的堆外内存，以及network用到的堆外内存。
