前言

这是我第一次翻译技术性的文章，若有不正之处，请同行们多加指正。我个人认为翻译没有必要逐字逐句的进行，我的原则是：根据自己在实战方面的理解，尽可能的把原理讲清楚而又不失去原作的本意，同时加入自己的见解。

在自己的应用程序中使用RCP，能让我们重用Eclipse IDE的基本功能。部分1和部分2通过一个非常简单的，只打开一个空窗口的例子向你介绍了这个平台。部分3将向你介绍一个更加复杂点的，带有菜单、视图和其它特性的例子。

介绍

前两部分通过一个简单的应用阐述了RCP(Rich Client Platform)的基本概念。我们使用了Eclipse SDK提供的一个叫“Hello RCP”的插件项目模板。现在我们将深入探讨一个复杂的应用。我们能向应用程序中一次添加一样东西，但实际上这不是最好的办法。

当你自己写应用程序时，最快的办法是找一个模板或其它和你要创建的应用相类似的程序，然后拷贝。这也是我要使用的办法，使用一个叫“RCP Mail”的模板。在该教程的结尾有你需要理解掌握的信息，包含了该例子是如何工作的，然后你就可以基于此创建你自己的应用了。

RCP Mail template

这个RCP Mail 模板不是一个真正功能性的mail应用程序，但却是一个独立的RCP例子，教我们如何：

通过actions添加顶层菜单和工具栏
通过actions添加键盘绑定(keybindings )
创建不可关闭的视图和多个相同实例的视图
用placeholders为新的视图创建透视图
使用默认的About对话框
创建一个产品定义(product definition)

想第一部分一样，选择 File > New > Project, 展开Plug-in Development 然后再选择 Plug-in Project 打开一个插件项目创建向导.输入项目的名字，如 org.eclipse.ui.tutorials.rcp.part3,

在选择"Would you like to create a rich client application?"时选择 Yes. 然后点击下一步，选择RCP Mail Template后点击Finish

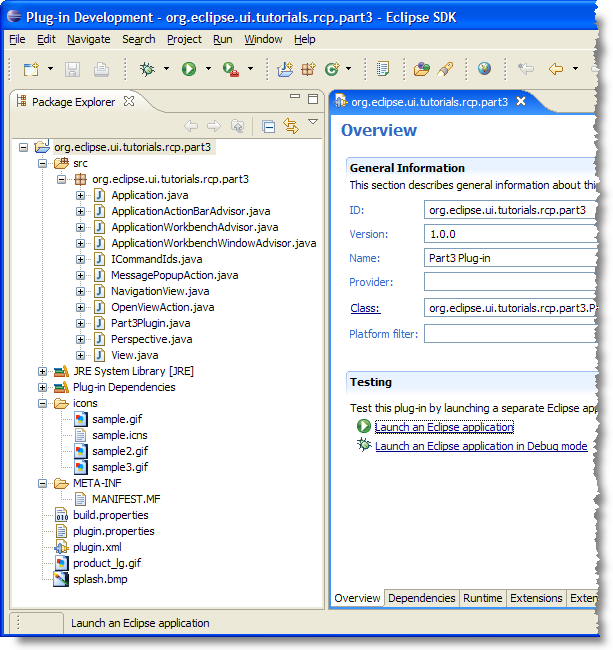

Figure 1. 通过RCP Mail Template生成的实例可以作为你自己RCP应用的骨架使用。

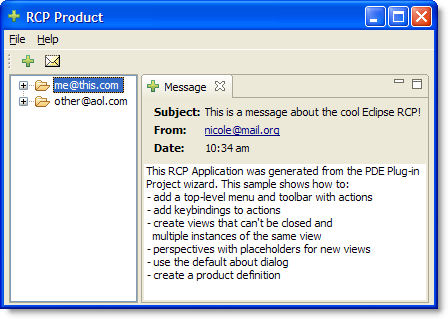

在Plug-in Manifest属性页中点击"Launch an Eclipse application"测试该应用，如果成功就会看到下面的图：

Views

RCP Mail 有两个视图，左边展示的是mail消息，右边是特定的mail消息。这些views都是通过org.eclipse.ui.views扩展点扩展而来，是在plugin.xml 中定义。 Listing 1 展示了 Message view的定义：

Listing 1. Message view defined in plugin.xml


         point="org.eclipse.ui.views">

            name="Message"
            allowMultiple="true"
            icon="icons/sample2.gif"
            class="org.eclipse.ui.tutorials.rcp.part3.View"
            id="org.eclipse.ui.tutorials.rcp.part3.view">

视图的标题栏使用的是一个文件名为sample2.gif 的16x16 icon的GIF图片。属性的说明如下：

id：仅仅是该视图的一个唯一标识符

class：详细指定了给视图的全称(包含包路径的view类)

allowMultiple：值为true表示一个特定的类型允许有多个视图，Eclipse默认只有一个

视图类 View 继承了抽象类 org.eclipse.ui.part.ViewPart. Listing 2中显示了部分代码. 只需要实现createPartControl() 和 setFocus() 方法。

Listing 2. View.java

public class View extends ViewPart { public static final String ID = "org.eclipse.ui.tutorials.rcp.part3.view"; public void createPartControl(Composite parent) { Composite top = new Composite(parent, SWT.NONE); ...etc... } public void setFocus() { } }

Notes:

	定义了一个ID常量，ID_模式在Eclipse源代码中随处可见。这里使用的ID和plug-in manifest中的id是一样的，当我们需要获得该视图时需要用到该ID。
	`createPartControl` 方法是该类中最重要的方法. 在这里需要创建视图中需要的 JFace 或 SWT 控件. 关于View编程不在该教程讨论之列，但在引用部分有一些资源可供你学习。

你也许会奇怪，Eclipse是如何知道把Mailbox视图放在左边，而把Messages放在右边？这就需要用到透视图Perspective了。

透视图Perspectives

Views 和editors只能显示在 perspective中.，可以在plugin.xml中通过扩展 org.eclipse.ui.perspectives 来定义透视图. The initial layout for it (i.e., what parts it starts up with) is set up in code. Listing 3 展示了RCP Mail application中的初始化布局代码。

Listing 3. Perspective.java

java 代码

package org.eclipse.ui.tutorials.rcp.part3; import org.eclipse.ui.IFolderLayout; import org.eclipse.ui.IPageLayout; import org.eclipse.ui.IPerspectiveFactory; public class Perspective implements IPerspectiveFactory { public void createInitialLayout(IPageLayout layout) { String editorArea = layout.getEditorArea(); layout.setEditorAreaVisible(false); layout.addStandaloneView(NavigationView.ID, false, IPageLayout.LEFT, 0.25f, editorArea); IFolderLayout folder = layout.createFolder("messages", IPageLayout.TOP, 0.5f, editorArea); folder.addPlaceholder(View.ID + ":*"); folder.addView(View.ID); layout.getViewLayout(NavigationView.ID).setCloseable(false); } }

注意:

	因为该例子没有使用到编辑器，所以在你关闭编辑器后在工作台窗口的中间不会看到一大片空白。如果你使用了编辑器，则删除该行。
	该行在透视图中添加Navigation视图，默认是可见的。这是一个独立的视图，意味着它不能和其它视图相互折叠，同时没有标题栏。代表位置的参数指定了视图显示在编辑器区域的左边，占据工作台窗口水平区域的 1/4。你也许很奇怪，因为我们没有使用编辑器区域，但它好像隐藏在某处，即使它是不可见的。
	还记得我们什么时候创建的Messages视图吗，它使用的 `allowMultiple="true"吗`? 这意味着你不能确定Messages视图的位置，因为它们不只一个。所以首先你需要为它们创建一个folder，然后调用`addPlaceholder()` 方法把folder与和Message 视图标识id相匹配的pattern 联系起来. 最后调用 `addView()` 添加视图. 在一个真实的应用中你也许要记住哪个message先被打开，以便在程序重启后重新打开。
	设置Navigation视图不能关闭

为了在下次启动应用时恢复用户的布局和窗口的大小，需要在WorkbenchAdvisor中添加configurer.setSaveAndRestore(true); 到initialize()方法中。

`Unclosable 和unmoveable views`

默认的视图是可以拖动、改变大小和可关闭的。但有时你不想那么的灵活，例如，你正在为用户开发一个订单应用程序，你不想回答那些意外关闭表单页面的请求，这时该如何做呢？基于次原因Eclipse平台提出了确定的透视图和不可关闭/不可拖动视图的概念。

RCP Mail 例子通过使用setCloseable()方法来设置导航器Navigation为不可关闭。但更好的方法是使用一个固定的透视图。一个固定的透视图可以使它所包含的所以视图不可关闭，阻止它们被拖动或被改变大小。为了固定透视图，你可以在createInitialLayout()内部调用通过layout的setFixed(true)方法，或者直接在plugin.xml文件中添加fixed="true"属性。

通过使用固定的透视图，你能将用户锁定在一个透视图中，同时把所有有关透视图的概念一起隐藏。

`Menus 和 Toolbars`

让人们配置所以的菜单和工具条是只是其中一项，是RCP平台最基本的部分。有两种方式在RCP应用中添加菜单和工具条：

扩展 ActionBarAdvisor 类 在plug-in manifest中使用org.eclipse.ui.actionSets extension

扩展ActionBarAdvisor 是引用内置Workbench actions的唯一办法, 所以该例使用了这一方式。如果你想在一个独立的RCP应用中和Eclipse IDE的插件中用相同的代码，最有效的方式还是进可能多的用 org.eclipse.ui.actionSets 。

Actions, commands, menus, and toolbars 在Eclipse 3.2 或 3.3 中可能被重构了，所以该文很有可能会改变。

Listing 4. ApplicationActionBarAdvisor.java

java 代码

package org.eclipse.ui.tutorials.rcp.part3; import org.eclipse.jface.action.Action; import org.eclipse.jface.action.GroupMarker; import org.eclipse.jface.action.ICoolBarManager; import org.eclipse.jface.action.IMenuManager; import org.eclipse.jface.action.IToolBarManager; import org.eclipse.jface.action.MenuManager; import org.eclipse.jface.action.Separator; import org.eclipse.jface.action.ToolBarContributionItem; import org.eclipse.jface.action.ToolBarManager; import org.eclipse.swt.SWT; import org.eclipse.ui.IWorkbenchActionConstants; import org.eclipse.ui.IWorkbenchWindow; import org.eclipse.ui.actions.ActionFactory; import org.eclipse.ui.actions.ActionFactory.IWorkbenchAction; import org.eclipse.ui.application.ActionBarAdvisor; import org.eclipse.ui.application.IActionBarConfigurer; /** * An action bar advisor is responsible for creating, adding, and disposing of the * actions added to a workbench window. Each window will be populated with * new actions. */ public class ApplicationActionBarAdvisor extends ActionBarAdvisor { // Actions - important to allocate these only in makeActions, and then use them // in the fill methods. This ensures that the actions aren't recreated // when fillActionBars is called with FILL_PROXY. private IWorkbenchAction exitAction; private IWorkbenchAction aboutAction; private IWorkbenchAction newWindowAction; private OpenViewAction openViewAction; private Action messagePopupAction; public ApplicationActionBarAdvisor(IActionBarConfigurer configurer) { super(configurer); } protected void makeActions(final IWorkbenchWindow window) { // Creates the actions and registers them. // Registering is needed to ensure that key bindings work. // The corresponding commands keybindings are defined in the plugin.xml file. // Registering also provides automatic disposal of the actions when // the window is closed. exitAction = ActionFactory.QUIT.create(window); register(exitAction); aboutAction = ActionFactory.ABOUT.create(window); register(aboutAction); newWindowAction = ActionFactory.OPEN_NEW_WINDOW.create(window); register(newWindowAction); openViewAction = new OpenViewAction(window, "Open Another Message View", View.ID); register(openViewAction); messagePopupAction = new MessagePopupAction("Open Message", window); register(messagePopupAction); } protected void fillMenuBar(IMenuManager menuBar) { MenuManager fileMenu = new MenuManager("&File", IWorkbenchActionConstants.M_FILE); MenuManager helpMenu = new MenuManager("&Help", IWorkbenchActionConstants.M_HELP); menuBar.add(fileMenu); // Add a group marker indicating where action set menus will appear. menuBar.add(new GroupMarker(IWorkbenchActionConstants.MB_ADDITIONS)); menuBar.add(helpMenu); // File fileMenu.add(newWindowAction); fileMenu.add(new Separator()); fileMenu.add(messagePopupAction); fileMenu.add(openViewAction); fileMenu.add(new Separator()); fileMenu.add(exitAction); // Help helpMenu.add(aboutAction); } protected void fillCoolBar(ICoolBarManager coolBar) { IToolBarManager toolbar = new ToolBarManager(SWT.FLAT | SWT.RIGHT); coolBar.add(new ToolBarContributionItem(toolbar, "main")); toolbar.add(openViewAction); toolbar.add(messagePopupAction); } }

注意:

	`makeActions()` 是由平台来调用的，用来创建所有与菜单和工具栏想关联的 actions 。一个Action是一个拥有用户接口组件(菜单和工具栏如何显示)和功能组件(动作)的简单类。可以通过查看Javadoc 的 `ActionFactory` `和ContributionItemFactory来了解被支持的` Workbench actions列表。
	`fillMenuBar()` 是用actions来填充工作台的菜单栏. RCP Mail 包含了两个顶层菜单, "File" 和 "Help". 首先你要为每个顶层菜单创建一个 MenuManager，然后将菜单添加到菜单栏，将actions添加到菜单。
	`fillCoolBar()` 定义了Workbench的coolbar . 一个 coolbar 是 toolbars的集合, 而一个 toolbar 又是actions的集合. 在这个实例中只有一个 toolbar. 你先创建一个新的toolbar manager , 然后添加 toolbar 到 coolbar, 最好添加actions 到toolbar.

创建一些placeholders来容纳那些通过插件添加进来的附加菜单项是一个好办法. 在开始编码时，你应该使用那些标准的placeholder命名。通过使用预定义的groups，你可以像用插件plug-ins把菜单和工具栏项添加到 Eclipse IDE一样把它们添加进你的 RCP应用中.除了在Javadoc的IWorkbenchActionConstants以外没有其它任何的资料文档，即使在Javadoc中也没有任何指南。最好的参考就是Eclipse IDE 源代码本身。

`Making it a product`

RCP Mail 模板已经使用 org.eclipse.core.runtime.products扩展定义了一个product. 然而它不是一个 .products 文件，所以你必须创建一个包含扩展名的用户产品定义。选择 New > Product Configuration. 在列表中选择已存在的 product ID (org.eclipse.ui.tutorials.rcp.part3.product) 和已存在的application (org.eclipse.ui.tutorials.rcp.part3.application) . 然后输入产品名称 RCP Tutorial 3. 最好切换到配置标签页，添加插件。

`Branding`

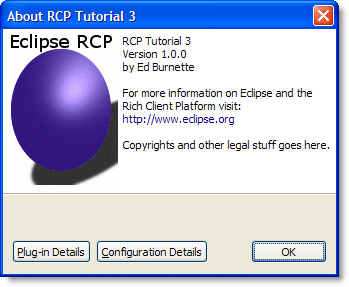

RCP应用运行时，选择 Help > About RCP Tutorial 3. 你将会看到 Figure 3.

Figure 3. 标准的 About

下面让我们看看 RCP's branding标签项. 退出应用，切换到Product Configuration 编辑器的Branding标签项. 找到About对话框.然后在Image项点击Browse按钮，在插件项目中选择 product_lg.gif . 该文件由RCP Mail template提供, 但你可以很容易的提供你自己的. 点击 OK 继续.

现在选中Text 部分，然后输入你想About对话框的显示内容.例如产品的名字，版本，技术支持和其它的版权许可信息.完成后保存配置信息，返回到 Overview 标签页, 点击 Synchronize, 再次加载. 当程序启动时打开 About 文本框，你将看到和 Figure 4一样.
