wireshark分析icmp协议无法通信问题

概述

记录本人第一次使用wireshark解决一个简单的问题，本篇是本人实际中遇到的问题

一.环境

A设备ip：10.10.1.211 子网掩码 24 无网关

B设备ip：10.10.1.39 子网掩码 24 无网关

中间设备：傻瓜交换机

二.问题描述

A设备在pingB设备时 提示 Request timed out.

三.排查手段

1.确认两端设备子网掩码是否一致

一致

2.确认两端是否存在网关

否

3.打开wireshark 捕获两端之间通信的报文并分析

37包.

A端向B端发送了ping请求，报文提示No Response found ! 意思是没有回应

46包.

A端发出ARP广播，询问B端的MAC地址（谁是10.10.1.39 ？告诉 10.10.1.211）

47包.

B端收到ARP广播，将自己的MAC地址通过ARP回应给A端（ip 和 MAC）

48-49，52包.

都是A向B发送ping请求，但是都没有回应

四.结果分析

从以上报文分析中，可以判断是因为又防火墙或者交换机隔离导致

交换机的可能性

为0，傻瓜交换机不存在vlan隔离

防火墙的可能性

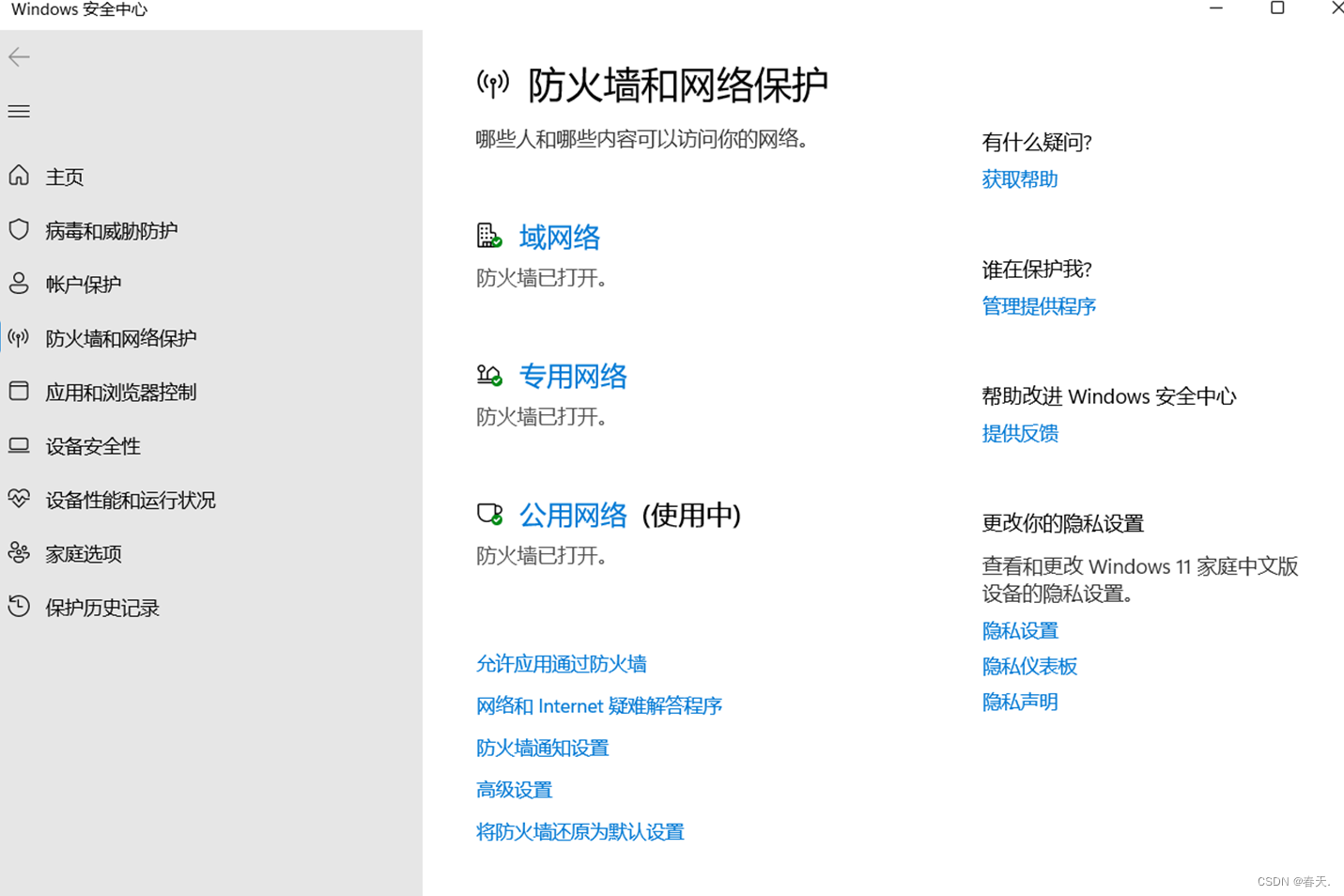

检查A端设备防火墙为关闭状态

检查B端防火墙为打开状态

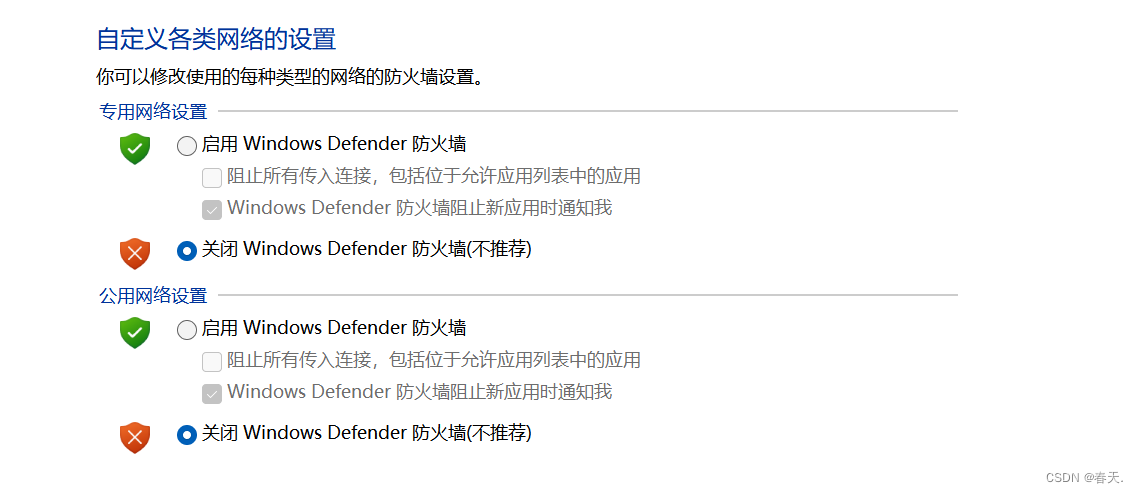

将B端防火墙关闭

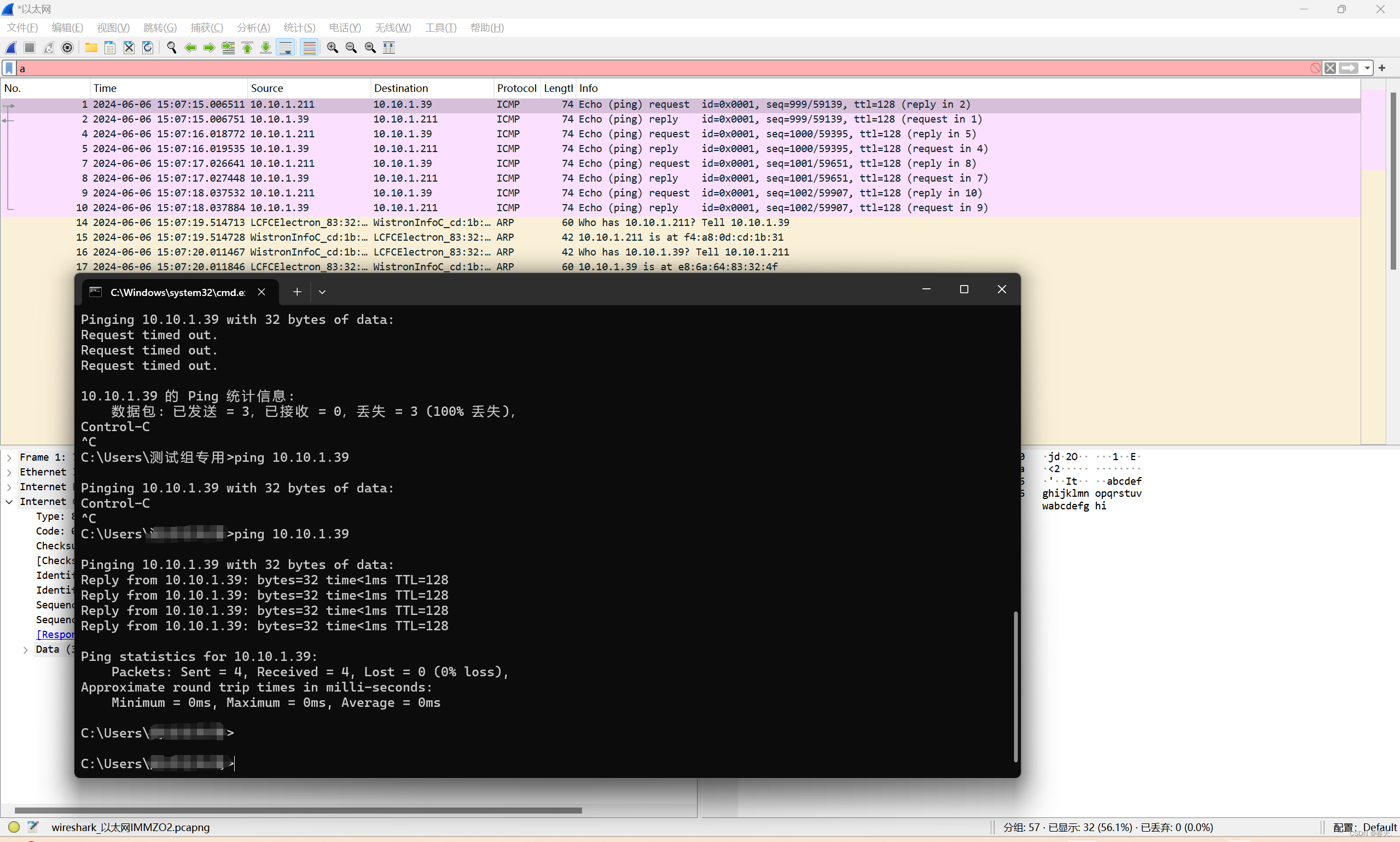

五.验证

A端向B端发送 ping请求，问题解决
