瀑布图是一种展示数值变化的图表，常用于数据分析。本文介绍了如何在Tableau中制作瀑布图，包括将子类别和利润拖入相应功能区、创建负利润额字段、设置颜色和大小等步骤，最后调整数据条排序，完成图表并添加数据标签。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

瀑布图是由麦肯锡顾问公司所独创的图表类型，因为形似瀑布流水而称之为瀑布图( Waterfall Plot)。瀑布图根据数据的正负值来表示增加和减少，适用于表达特定数值之间的数量变化关系。

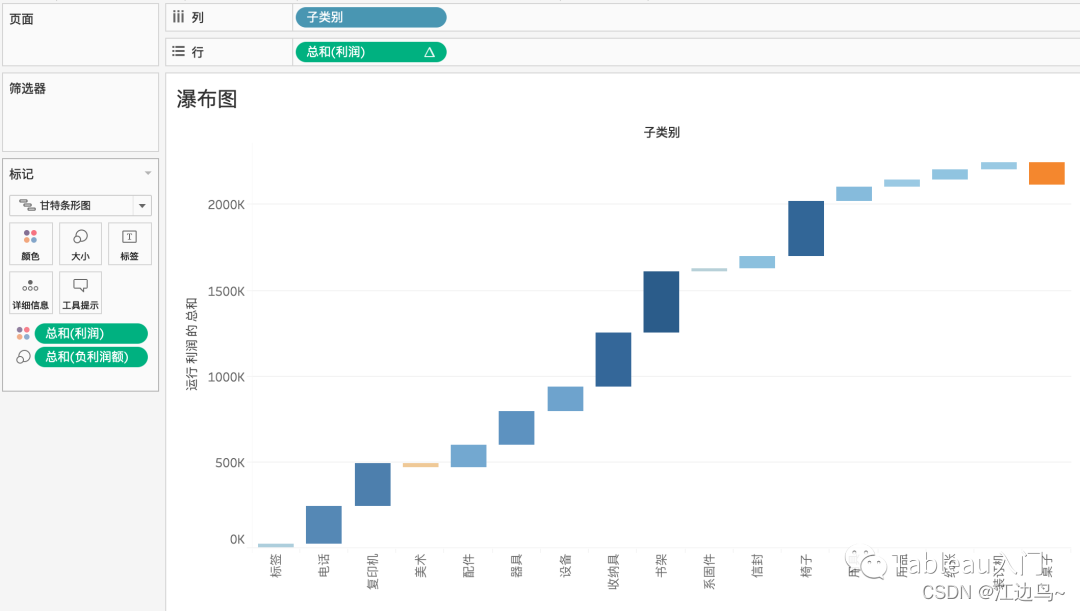

下图显示了不同子类别产品的利润组成情况，我们可以通过瀑布图清晰的看到总利润的构成情况，以及影响总数的关键因素。

数据源为Tableau自带数据-示范数据-超市
下面我们看一下实现步骤：

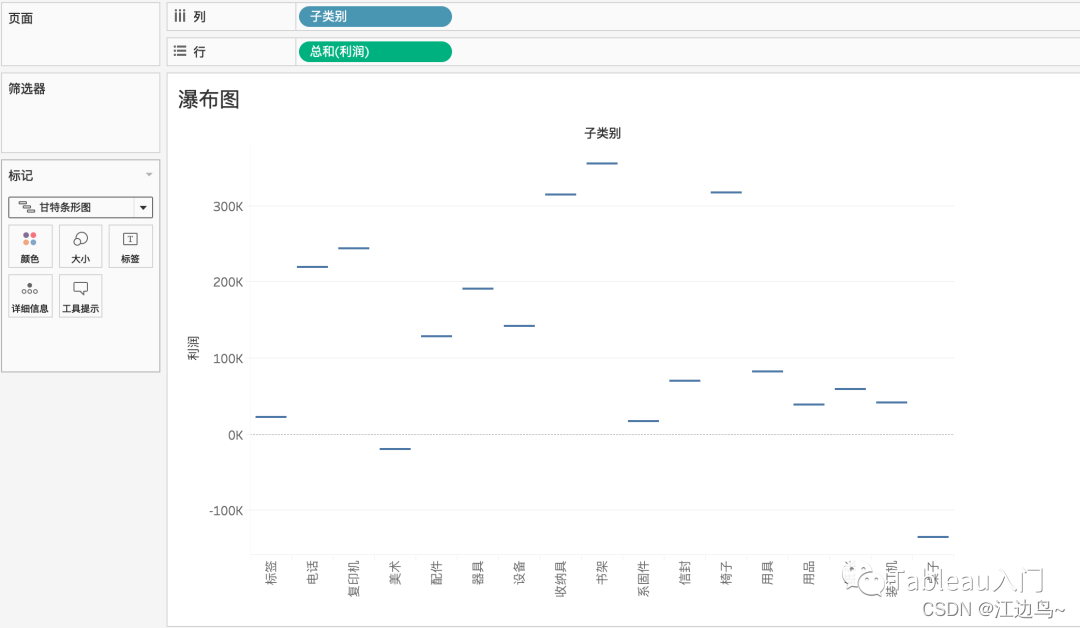

1、子类别拖入列功能区，利润拖入行功能区，标记功能区选择甘特条形图。

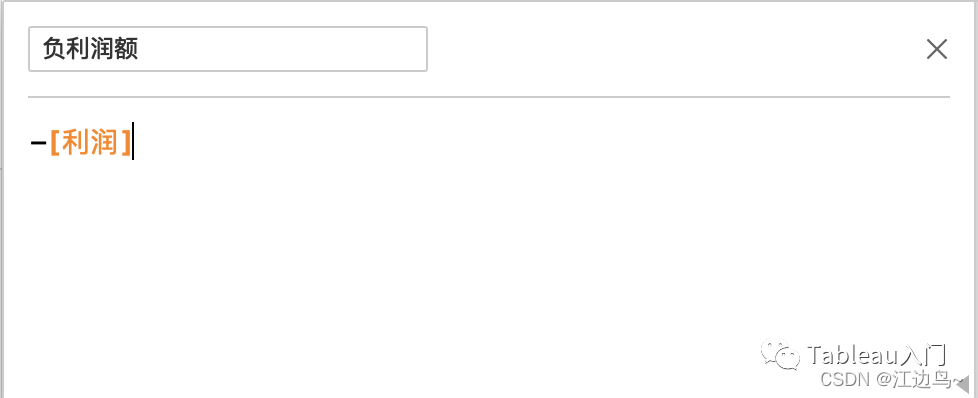

2、新建字段【负利润额】，目的是为了改变瀑布图上条形的方向。

3、行功能区总和（利润），右键快速表计算-汇总，新建字段负利润额拖入标记功能区-大小。

4、利润拖入标记功能区-颜色

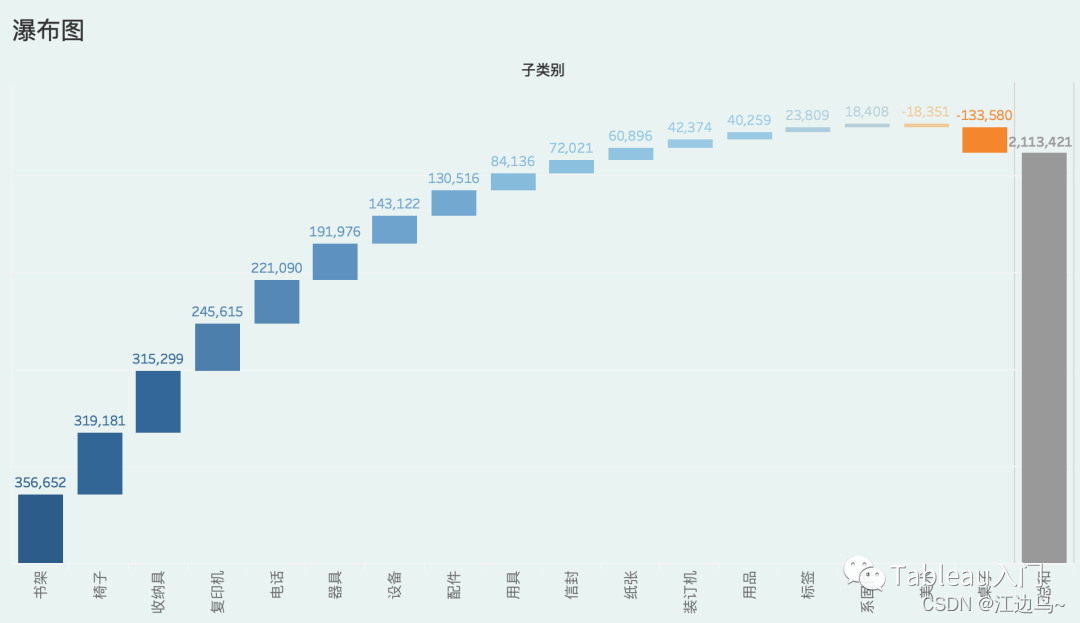

5、生成合计数据条。
顶部功能区-分析-合计-显示行总和
