第1章 绪论

1.1 课题背景

网络交易（Electronic Commerce）：是指实现整个贸易过程中各阶段的贸易活动的电子化。网络交易是一种多技术的集合体。其业务可包括：信息交换、售后服务、销售、电子支付、运输、组建虚拟企业、公司和贸易伙伴可以共同拥有和运营的商业方法等。网络交易的整个贸易活动都可以实现自动化和电子化。网络交易应用系统的工作实质是对信息进行收集、处理、加工分析，形成各种商务应用数据库，并将信息流转换为物流和资金流的过程。

现在的时代科技飞速地发展，网络交易已经深入大众的生活。互联网技术更是明显的提高，电脑已经走进千家万户。对于人们使用互联网进行网络交易已经逐渐深入人心，人们对于网络交易的信任度也比以往大幅提高，网络交易的份额正在逐年加大，网络交易的直观、有效、便捷等优点是传统的交易模式无法比拟的，因此，现在应抓住这个时机，在这个领域占有一席之地。

由上可见，要建立好一个社区团购系统，需要对大量的信息进行处理和分析，对于了解和掌握数据库系统的理论和实际应用都有很大的帮助。同时，网络交易在当前社会是一种很热门的商业活动，正在以人们无法想象的速度在全球范围内飞快地成长着。网上交易能有效的提高商品交易效率。本次开发的社区团购系统即满足了用户网络团购的需求，又提高了商家的营业额，符合当今电子商务和互联网快速发展的潮流。

......

第2章  关键技术简介

2.1 Java技术

Java是一种非常常用的编程语言，在全球编程语言排行版上总是前三。在方兴未艾的计算机技术发展历程中，Java的身影无处不在，并且拥有旺盛的生命力。Java的跨平台能力十分强大，只需一次编译，任何地方都可以运行[1]。除此之外，它还拥有简单的语法和实用的类库，让编程人员可以尽可能将精力集中在问题的求解上，并且许多开源项目和科研成果都是采用它实现的。

在1995年这一年的5月份，著名的Sun Microsystems公司在程序开发设计上面郑重推出一种面向对象开发的程序设计语言——Java，最开始的时候Java是由詹姆斯.高斯林这位伟大的JAVA之父来进行主导，但是在后来由于各种原因，让甲骨文公司这个针对商业程序创建了oracle大型数据库的公司收购了Java[9]。Java的平台总共算下来有3个，分别为javaME和javaSE以及javaEE这3个java平台。下面将对其进行分别介绍。

（1）在电脑桌面程序的开发上面需要选择JavaME，这个用得也比较多。

（2）企业也会根据工作以及业务需要开发各种软件，那么就会选用JavcEE这个支持企业版软件的开发的Java平台，JavcEE主攻运用在企业领域上面的web应用，JavcEE也在javaSE的基础上获得了比如jsp技术 ，Servlet技术等程序开发技术的支持。

（3）现在生活中手机的普及化，也使得手机端这样的移动设备的软件的兴起，JavaME这个迷你版java平台就能运用于移动端的软件开发操作。

2.2 B/S结构

此次设计的网络结构模式B/S结构（Browser/Server）。B/S架构也称为B/S模式，是一种服务器以及浏览器架构模式。B/S的工作模式都是先由浏览器请求，服务器再响应。B/S体系结构解决了异构系统中的连接难题，大大改善了系统的开放性，让系统的扩展和维护更加简单；同时，B/S体系结构操作也比较容易，界面全都为浏览器模式，容易分发数据的捕获程序。只要安装通用的浏览器（如WWW浏览器）就能通过Web服务器与数据库进行数据交互。此结构的好处之一在于由于它使用的统一的浏览器，使其可以在不同的地方且不需要用专门的软件进行操作，实现了不论你使用怎样的接入网的方式都可以对公共的数据进行调用和浏览。

相对于C/S模式，B/S模式是对C/S模式应用的扩展，B/S模式不用对不同的计算机安装不同应用程序，还有安全性的要求及对模式上手难度都比前者更好。B/S模式可以让客户机的压力大大减轻，工作的负荷被合理的分配了。

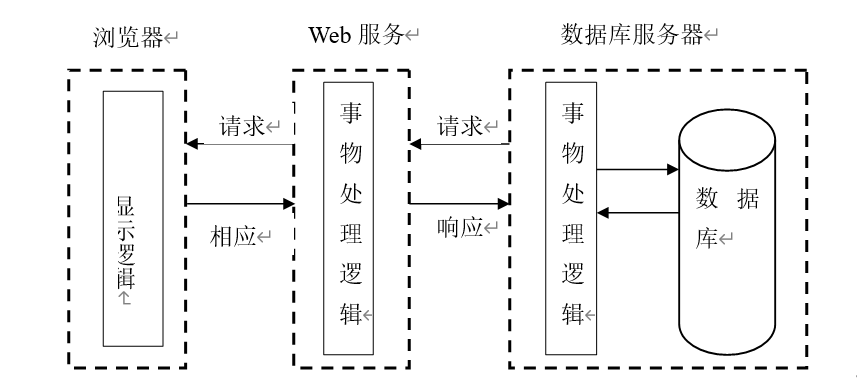

B/S三层框架结构图如图2-1所示：

图2-1 B/S三层框架结构图

2.3 MYSQL数据库

MySQL 是关系型数据库管理系统的代表， 因为MySQL是其免费开源的，而且MySQL的功能已经足够用对于学习和中小型企业来讲，所以开发中小型网站都会选择MySQL作为网站的数据库。[13]

MySQL具有开放性，它是一种关系型数据库管理系统，并且它的源代码可以被大众所熟知。由于MySQL是开放源代码的，因此，只要经过授权就可以在自己需求的基础上对其进行修改。MySQL因为其固有的特点而备受关注，它具有很强的适应性，并且十分可靠，查询速度快。MySQL安装起来非常方便，且数据存储量大，不需要事务化处理。Sql语言拥有很多的方法，在项目中编写sql语句时使用起来是非常方便的，不会像其他语言那样需要编写更多的语句。正因为MySQL使用sql语言进行数据库管理，所以它收到了大多数程序员的热爱。

2.2 Spring Boot框架

Spring Boot是Spring+自动配置的结合，减少了Spring繁琐的配置问题和开发的时间。其中不仅仅优化了XML，且在Spring Boot的内部还集成了Tomcat。

Spring Data Jpa是一套规范，在没有实现类的接口时候是没有办法使用的。他对现有的映射起到了规范的作用。在开发产品的时候我们依旧使用ORM映射框架对JPA接口进行开发。这样我们就可以在不更改代码的情况下使用其他的ORM框架。来做到低耦合、可扩展的特点。

第3章 系统分析

3.1 可行性分析

在系统开发之初要进行系统可行分析，这样做的目的就是使用最小成本解决最大问题，一旦程序开发满足用户需要，带来的好处也是很多的。下面我们将从技术上、操作上、经济上等方面来考虑这个系统到底值不值得开发。

3.1.1 技术可行性

本系统可运用Spring Boot框架，结构清晰明了，网页采用的是JSP进行开发，相比Html更适合。系统使用Java语言编写，JAVA语言有着庞大的用户以及学习群体。数据库采用MySQL。这些都是比较基础，使用较为广泛的技术，因此具有技术可行性。

3.1.2 经济可行性

由于自己本身就是学生，还没有正式参加工作，金钱上面一直都处于缺乏状态。所以在开发程序过程中，我是不会花太多经济成本在上面的。针对开发软件和数据库，还有界面设计的photoshop软件等在百度上面就可以直接下载，然后根据各种安装视频进行安装，这些资源都是免费的，程序编码阶段使用的源代码在百度上面可以轻松获得，在有网络的环境下就能下载下来，不需要支付任何费用，经济成本很低。

3.1.3 操作可行性

本人自己就是学生，程序开发经验不足，在界面设计上面不会设计太复杂，要讲究简单好看，操作上要方便，不能让用户觉得不流畅。用户一旦进入操作界面，界面上就会有相应提示，跟着操作提示就可以找到对应的功能操作模块，对于用户来说免培训就能使用。本基于Spring Boot的社区团购系统本身具有操作可行性，其界面设计清晰、功能权限分配合理，操作简单，不同用户登录后可对进行相应功能模块的操作，具有极高的操作可行性。

3.1.4 时间可行性

从时间上看，在三个月的时间里学习相关知识，开发本基于Spring Boot的社区团购系统，时间上是有点紧，但是不是不可能实现，在做毕业设计的这几个月里，我通过努力使得功能应该基本可以实现。

综上所述，我们进行了四个方面的可行性研究，可以看出，该基于Spring Boot的社区团购系统的开发是没有问题的。

3.2 系统功能分析

本基于Spring Boot的社区团购系统主要满足两种用户的需求，这两种用户分别为管理员和用户，下面将对这两种用户分别实现的功能进行详细的阐述。

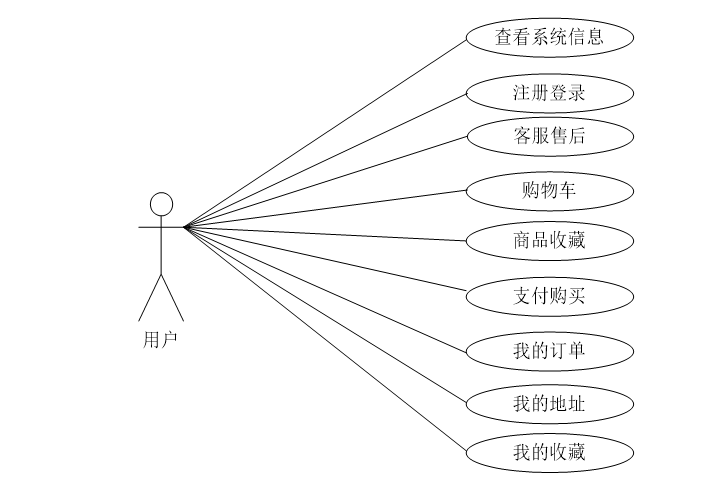

（1）用户：用户在系统前台可查看系统信息，包括首页、商品信息、团购信息、网站资讯等，注册登录后主要功能模块包括客服售后、购物车、商品收藏、支付购买、我的订单、我的地址以及我的收藏，用例图如图3-1所示。

图3-1 用户用例图

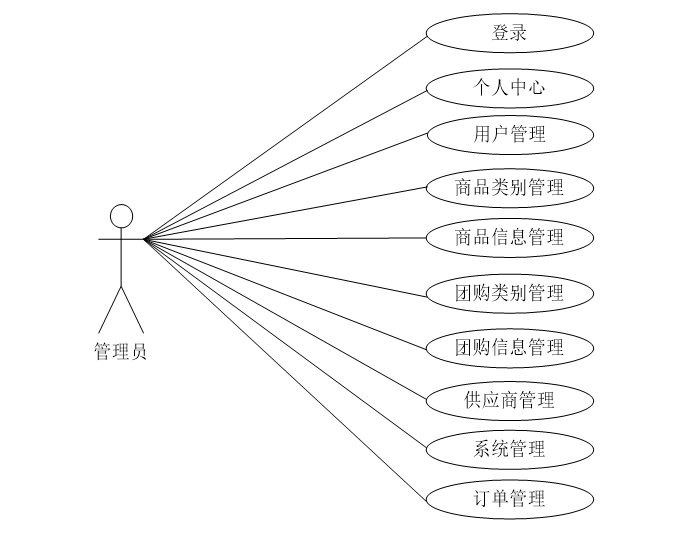

（2）管理员：管理员登录后可对系统进行全面的管理，主要功能模块包括个人中心、用户管理、商品类别管理、商品信息管理、团购类别管理、团购信息管理、供应商管理、系统管理以及订单管理。管理员用例图如图3-2所示。

图3-2 管理员用例图图

3.3 系统性能分析

（1）系统的存储性：因为是社区团购系统，所以就会在数据库要求上比较严格，信息录入的比较多，而且丰富复杂， 这就需要一个强大的数据库来存放更多的数据和保证数据的时时性。

（2）系统的易学性：系统设计的应该简单易学的，设计的各种功能应该简单操作，不需要努力学习培训，缩短用户熟悉系统的进程。

（3）系统的数据要求：数据应该录入准确，需要更新时，数据应该可以及时的修改，数据还应该有独立保存，不能删除数据的时候会连带着把还需要的数据都删除掉。

（4）系统稳定性：开发的基于Spring Boot的社区团购系统要求运行稳定，运行过程中无界面不清楚、字体模糊等现象。

（5）系统可靠性：系统不可以有病毒类代码，必须有拦截器，验证方法，对里面信息的保护措施，这样才让人用的放心。

3.4 系统流程分析

3.4.1注册流程

未有账号的用户可进行注册操作，在注册时系统会判断用户名是否已存在，已存在的话，提示返回重新填写用户名，用户名不存在，填写其他注册信息，系统判断注册信息是否正确，正确则在数据库中添加用户信息，注册成功。

3.4.2登录流程

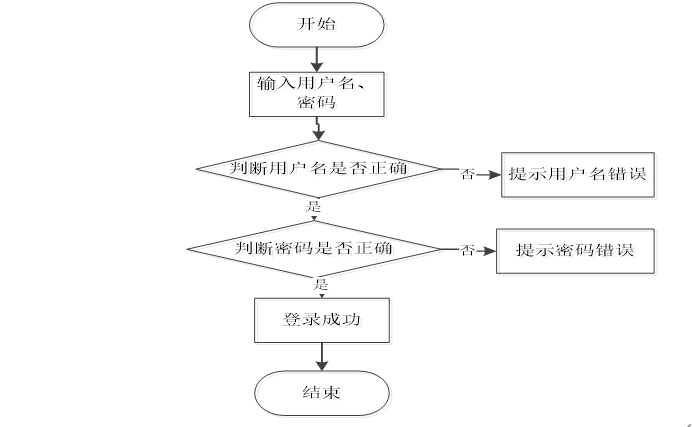

登录模块主要满足了用户以及管理员的权限登录，用户登录流程图如图3-4所示

图3-4登录流程图

3.4.3购买流程

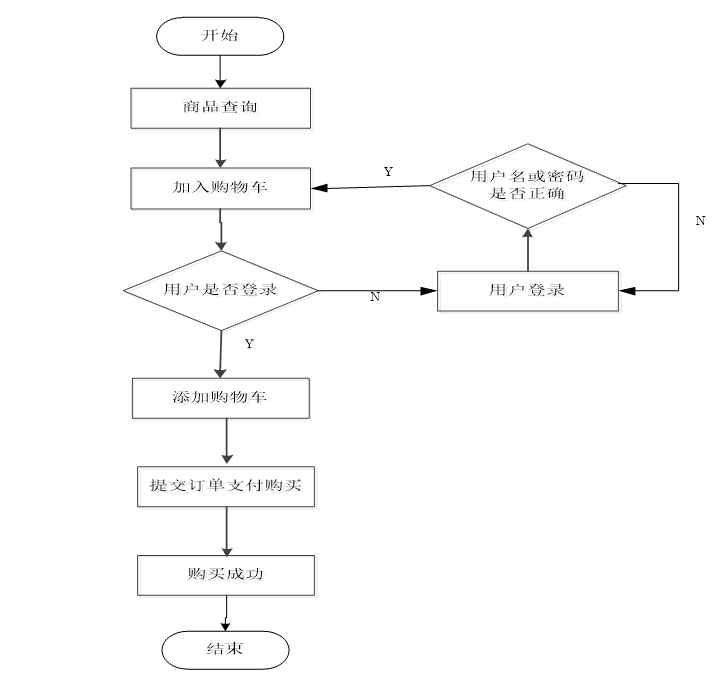

用户在购买商品时需要登录系统，只要登录后才可支付购买商品，用户购买商品的流程分析如图3-6所示。

图3-6 购买流程图

第4章  系统设计

4.1 系统结构设计

系统结构设计是一个将一个庞大的任务细分为多个小的任务的过程，这些小的任务分段完成后，组合在一起形成一个完整的任务。在整个设计过程，以确定可能的具体方案达成每一个小的最终目标，对于每一个小的目标而言，我们必须先了解一些相关的需求分析的信息。然后对系统进行初步的设计，并对其逐渐进行优化，设计出一个具体可实现的系统结构。

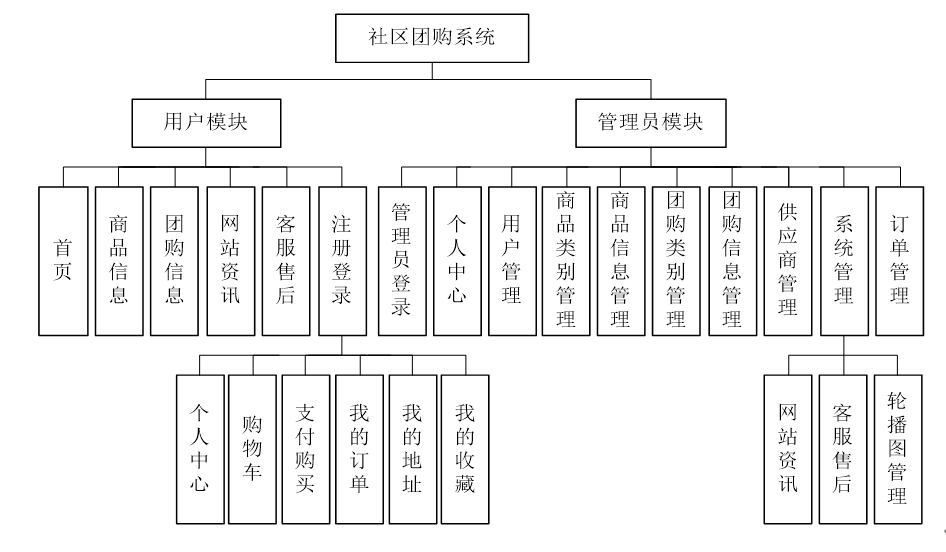

本基于Spring Boot的社区团购系统主要包括用户模块和管理员模块，根据第三章中系统功能需求分析，可画出本基于Spring Boot的社区团购系统的结构图如图4-1所示：

图 4-1  系统结构图

4.2系统顺序图

4.2.1登录模块顺序图

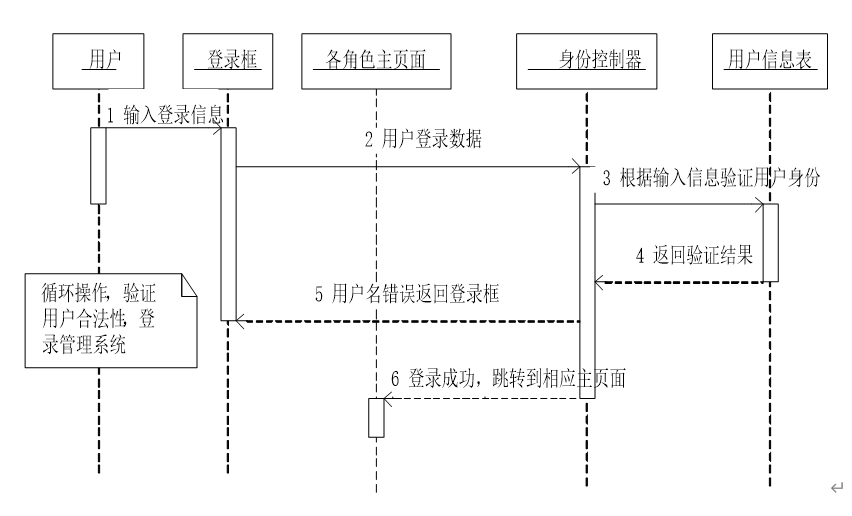

用户和管理员均可进行登录操作，登录模块的顺序图如图 4-2 所示。

图4-2用户登录顺序图

4.2.2添加信息模块顺序图

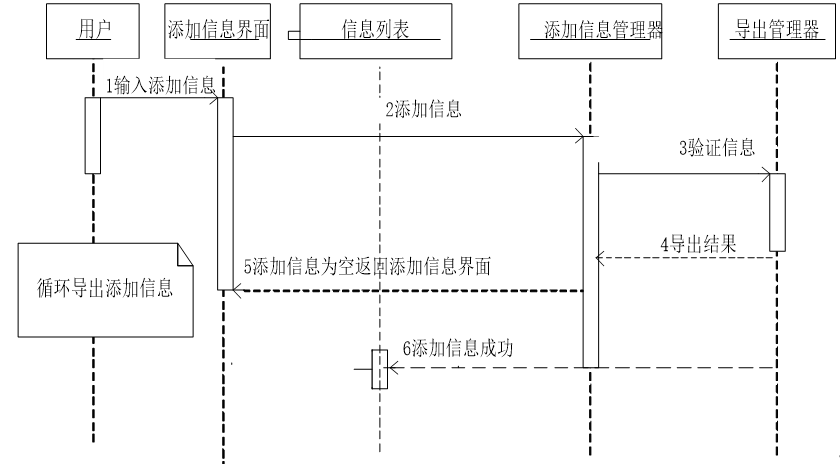

管理员和用户登录后均可进行添加信息操作，添加信息顺序图如图4-3所示

图4-3添加信息顺序图

4.3 数据库设计

4.3.1 数据库E-R图设计

E-R图展现了数据的实体结构关系，为系统数据管理奠定了基础，也对数据进行规范化的设置，保证后期的高效性，避免数据出现重复造成冗余使得数据更新出现异常，无法同步数据和插入数据。通过E-R图也可便于对数据的设计和修改，如果一个数据库在被设计时没有相对应的E-R图，则整体数据库就缺少明确的定位和条理性，使得处理数据的效率大大降低，在需要更新或者查找数据时报错的可能性大大提升，对与后期运行调试系统会造成不必要的麻烦。本基于Spring Boot的社区团购系统的E-R图如下图所示：

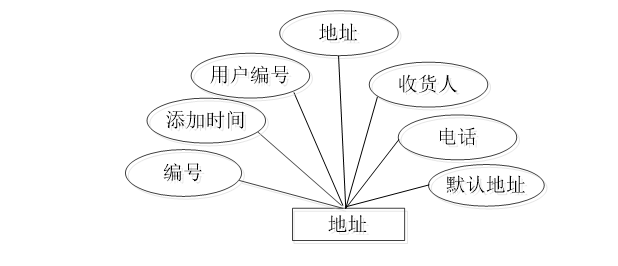

1、地址信息实体E-R图如图4-4所示：

图4-4 地址信息实体的E-R图

2、购物车信息实体E-R图如图4-5所示：

......

图4-5 购物车信息实体E-R图

3、团购信息实体图如图4-6所示。

......

图4-6 团购信息实体E-R图

4、订单信息实体图如图4-7所示。

......

图4-7 订单信息实体E-R图

5、管理员信息实体图如图4-8所示。

......

图4-8 管理员信息实体E-R图

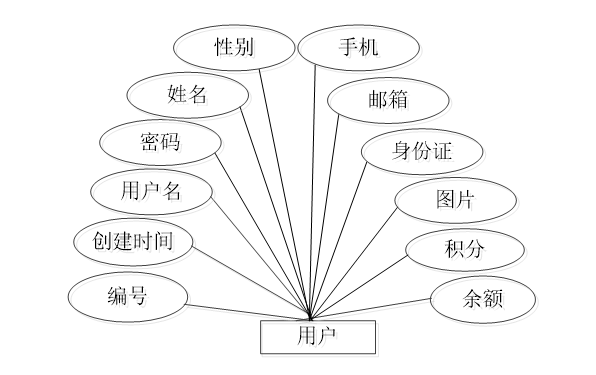

6、用户信息实体图如图4-9所示。

图4-9用户信息实体E-R图

4.3.2数据库表设计

本基于Spring Boot的社区团购系统采用了MYSQL数据库进行系统数据的储存，主要的数据库表的具体设置如下：

表4-1  address地址信息表

字段名称	字段意义	字段类型	字段长度	是否主键	能否为空
id	编号	bigint	20	是	否
addtime	添加时间	timestamp		否	是
userid	用户编号	bigint	20	否	是
address	地址	varchar	200	否	是
name	收货人	varchar	200	否	是
phone	电话	varchar	200	否	是
isdefault	默认地址	varchar	200	否	是

表4-2s cart购物车信息表

字段名称	字段意义	字段类型	字段长度	是否主键	能否为空
id	编号	bigint	20	是	否
addtime	添加时间	timestamp		否	是
tablename	商品表名	bigint	200	否	是
userid	用户ID	bigint	20	否	是
goodid	商品ID	bigint	20	否	是
goodname	商品名称	varchar	200	否	是
picture	图片	varchar	200	否	是
buynumber	购买数量	int	11	否	是
price	单价	float		否	是
discountprice	会员价	float		否	是

表4-3  tuangouxinxi团购信息表

字段名称	字段意义	字段类型	字段长度	是否主键	能否为空
id	编号	bigint	20	是	否
addtime	添加时间	timestamp		否	是
shangpinbianhao	商品编号	varchar	200	否	是
shangpinmingcheng	商品名称	varchar	200	否	是
leixing`	类型	varchar	200	否	是
shuliang	数量	int	11	否	是
tuangoujia	团购价	int	11	否	是
xiangqing	详情	longtext		否	是
huodongshijian	活动时间	date		否	是
tupian	图片	varchar	200	否	是
thumbsupnum`	赞数	int	11	否	是
crazilynum`	踩数	int	11	否	是

表4-4  orders订单信息表

字段名称	字段意义	字段类型	字段长度	是否主键	能否为空
id	编号	bigint	20	是	否
addtime	下单时间	timestamp		否	是
orderid	订单编号	varchar	200	否	是
tablename	商品表名	varchar	200	否	是
userid	用户编号	bigint	20	否	是
goodid	商品编号	bigint	20	否	是
goodname	商品名称	varchar	200	否	是
picture	商品图片	varchar	200	否	是
buynumber	购买数量	int	11	否	是
price	价格	float		否	是
discountprice	折扣价格	float		否	是
total	总价格	float		是	否
discounttotal	折扣总价格	float		否	是
type	支付类型	int	11	否	是
status	状态	varchar	200	否	是
address	地址	varchar	200	否	是
tel`	电话	varchar	200	否	是
consignee	收货人	varchar	200	否	是

表4-5  users管理员信息表

字段名称	字段意义	字段类型	字段长度	是否主键	能否为空
id	编号	bigint	20	是	否
username	用户名	varchar	100	否	是
password	密码	varchar	100	否	是
role	角色	varchar	100	否	是
addtime	添加时间	timestamp		否	是

表4-6  yonghu用户信息表

字段名称	字段意义	字段类型	字段长度	是否主键	能否为空
id	编号	bigint	20	是	否
addtime	创建时间	timestamp		否	是
zhanghao	用户名	varchar	200	否	是
mima	密码	varchar	200	否	是
xingming	姓名	varchar	200	否	是
xingbie	性别	varchar	200	否	是
shouji	手机	varchar	200	否	是
youxiang`	邮箱	varchar	200	否	是
shenfenzheng	身份证	varchar	200	否	是
tupian	图片	varchar	200	否	是
jifen	积分	float		否	是
money	余额	float		否	是

第5章  系统的实现

5.1 用户功能模块的实现

5.1.1用户注册界面

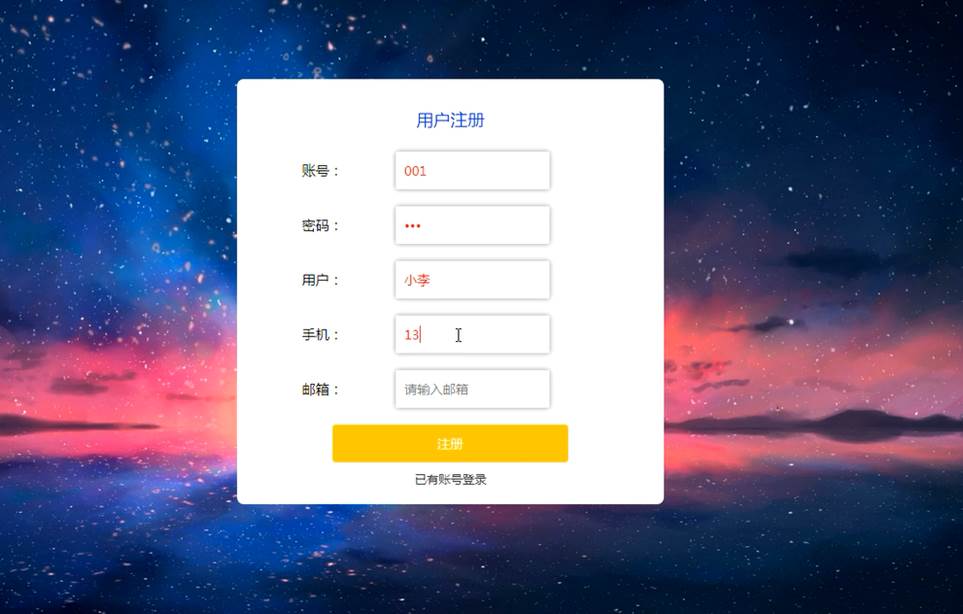

没有账号的用户可进入注册界面进行注册操作，用户注册界面的运行效果如图5-1所示.

图5-1 用户注册界面

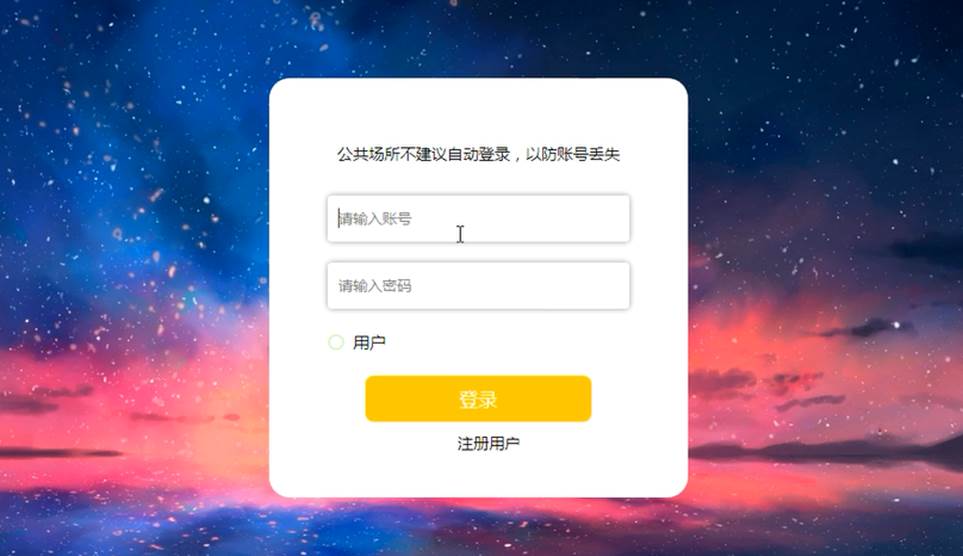

5.1.2用户登录界面

用户要想实现商品购买等操作，必须进行登录操作，在登录界面输入正确的用户名和密码，选择登录类型，点击登录按钮进行登录，用户登录界面如图5-2所示。

图5-2用户登录界面

5.1.3系统主界面

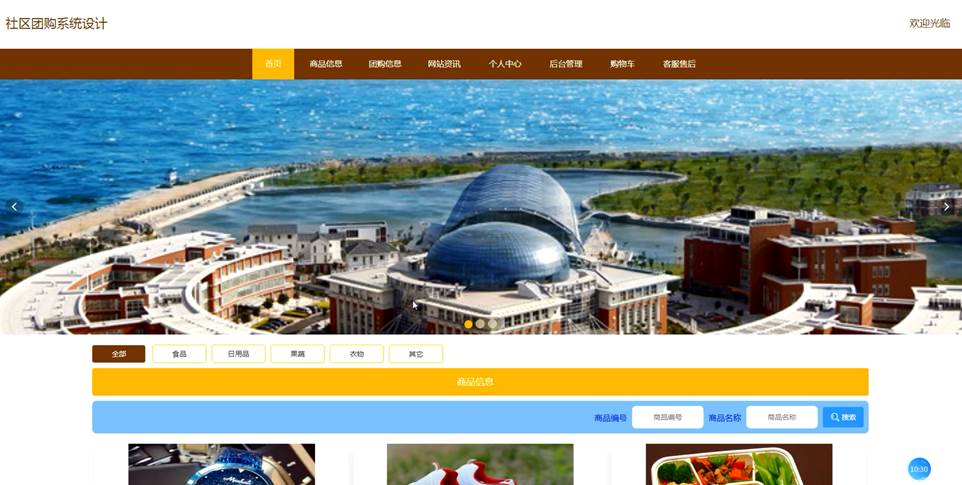

用户在系统前台可查看系统信息，包括首页、商品信息、团购信息等，系统主界面的运行效果如图5-3所示.

图5-3系统主界面

5.1.4商品详情界面

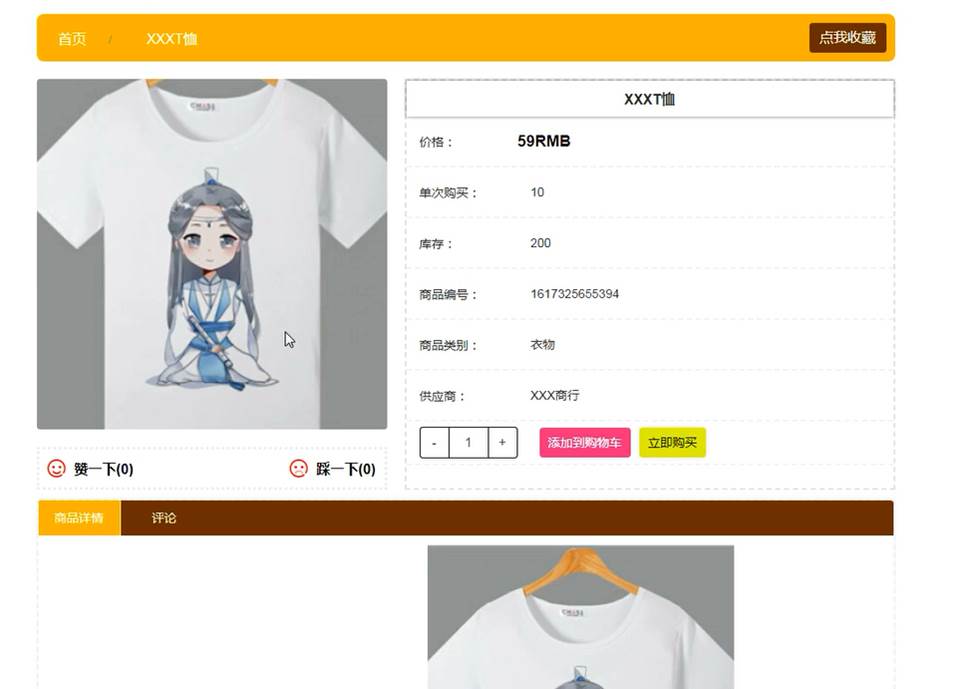

用户可选择商品查看商品详情信息，登录后可进行收藏、加入购物车和购买操作，商品详情界面如图5-4所示。

图5-4 商品详情界面

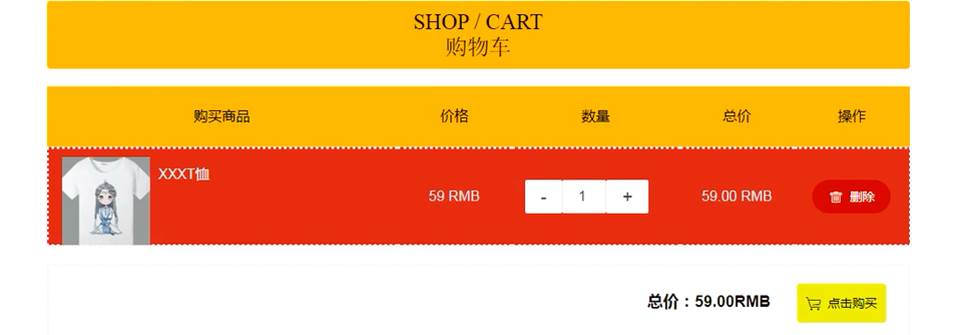

5.1.5购物车界面

用户在购物车界面可查看购物车商品信息，并可进行修改数量、删除商品以及购买等操作，购物车界面展示如图5-5所示。

图5-5 购物车界面

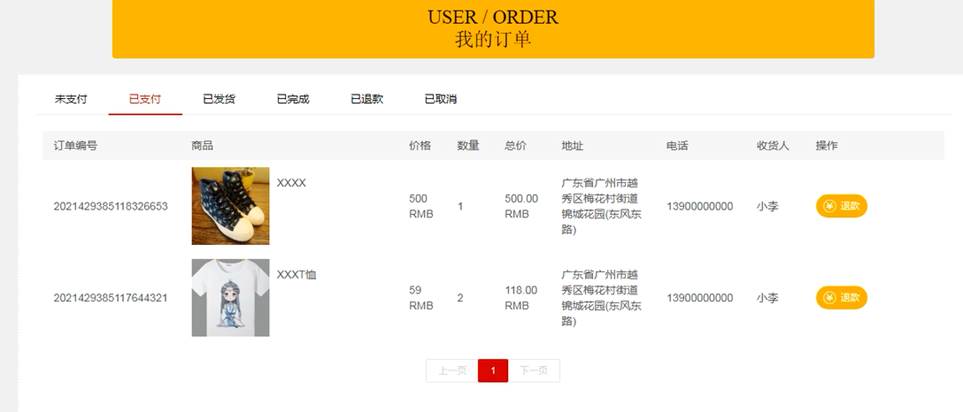

5.1.6我的订单界面

用户在我的订单界面可查看个人订单信息，我的订单界面如图5-6所示。

图5-6 我的订单界面

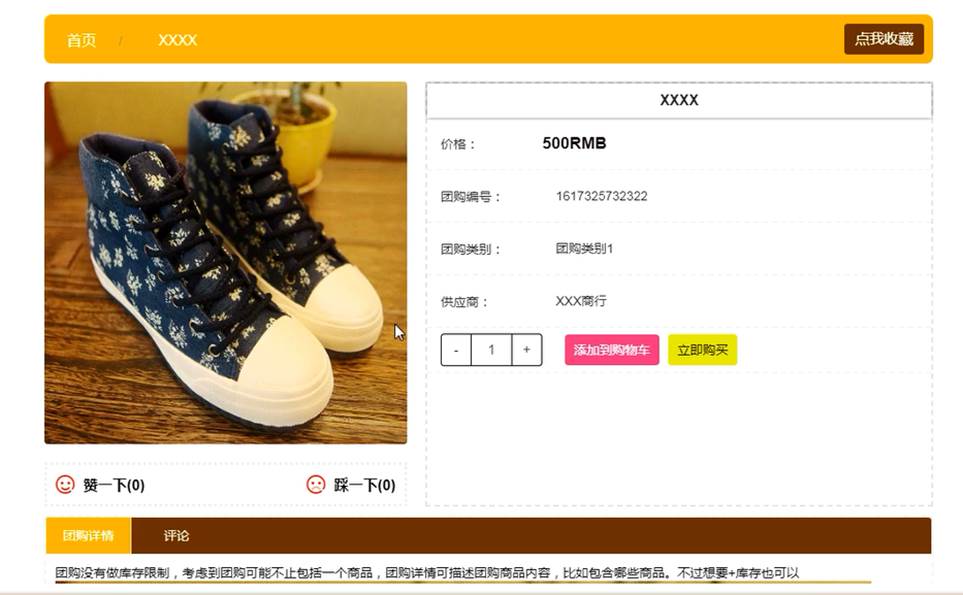

5.1.7团购详情界面

用户可选择团购查看详情信息，登录后可进行加入购物车、购买或者收藏等，团购详情界面如图5-7所示。

图5-7  团购详情界面

5.2 管理员功能模块的实现

5.2.1管理员登录界面

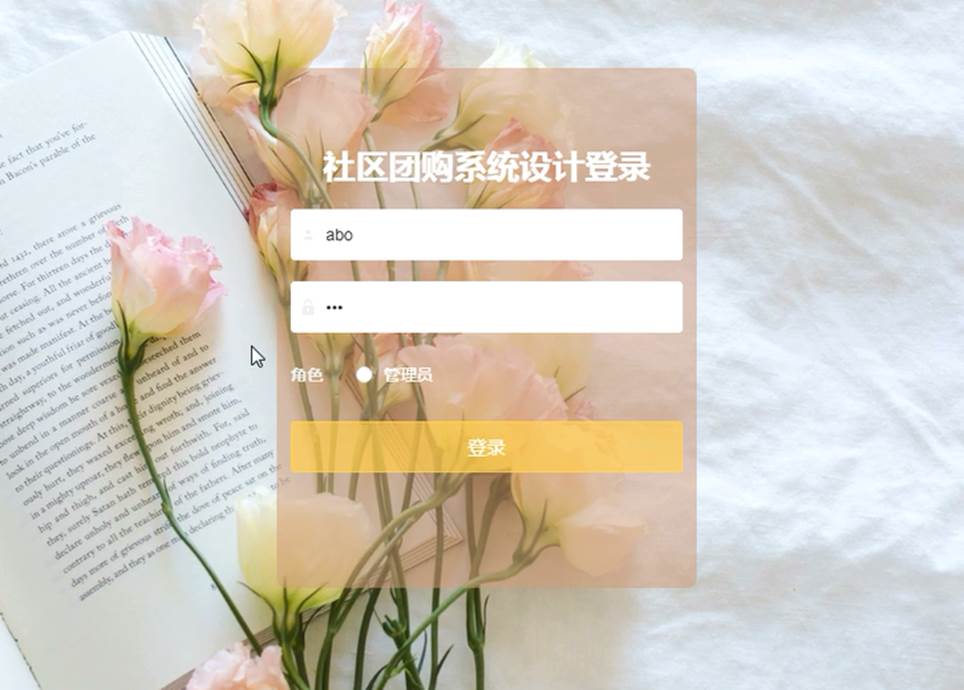

管理员要想进入系统后台对系统进行管理，首要进入登录界面，需通过正确的账号、密码进行登录操作，管理员登录界面如图5-8所示 。

图5-8 管理员登录界面

5.2.2用户管理界面

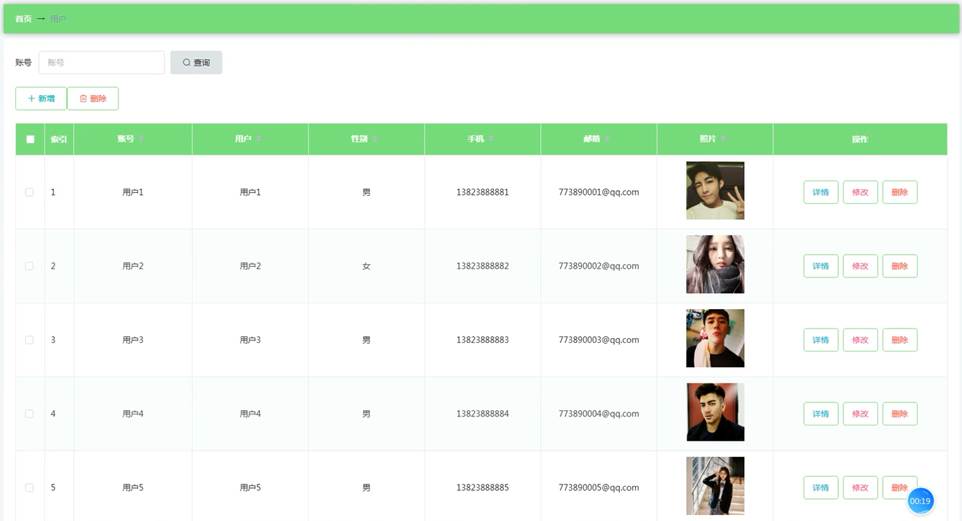

管理员可查看、添加、修改、删除用户信息，用户管理界面展示如图5-9所示 。

图5-9  用户管理界面

5.2.3商品信息管理界面

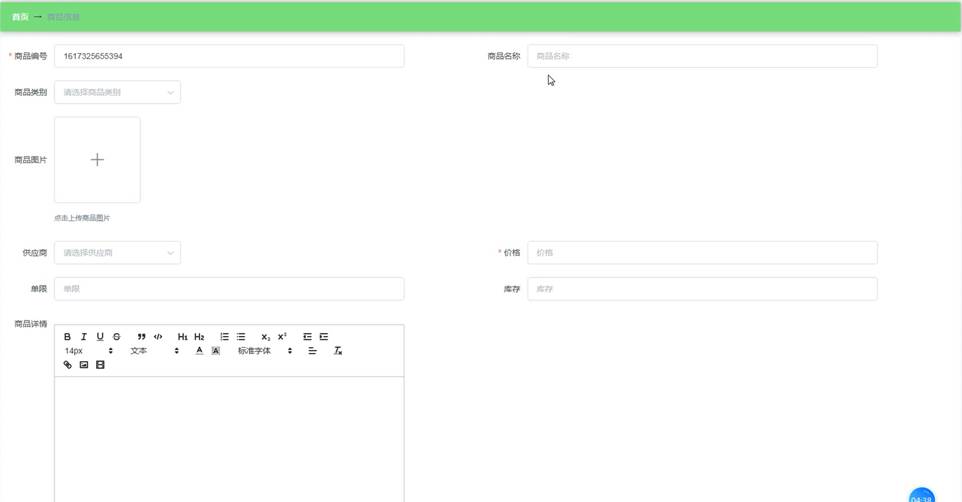

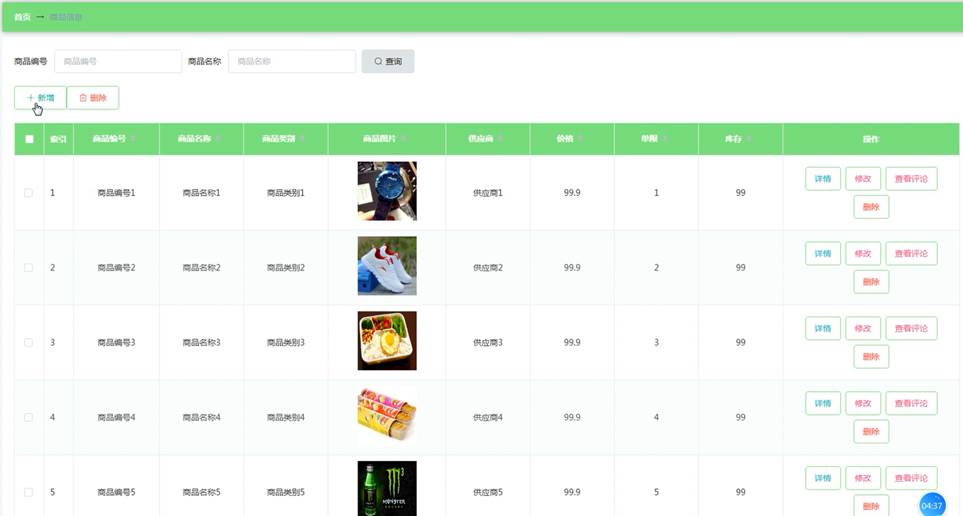

管理员可增删改查商品信息，商品信息管理界面展示如图5-10所示，添加商品信息界面展示如图5-11所示 。

图5-10 商品信息管理界面

图5-11 添加商品信息界面

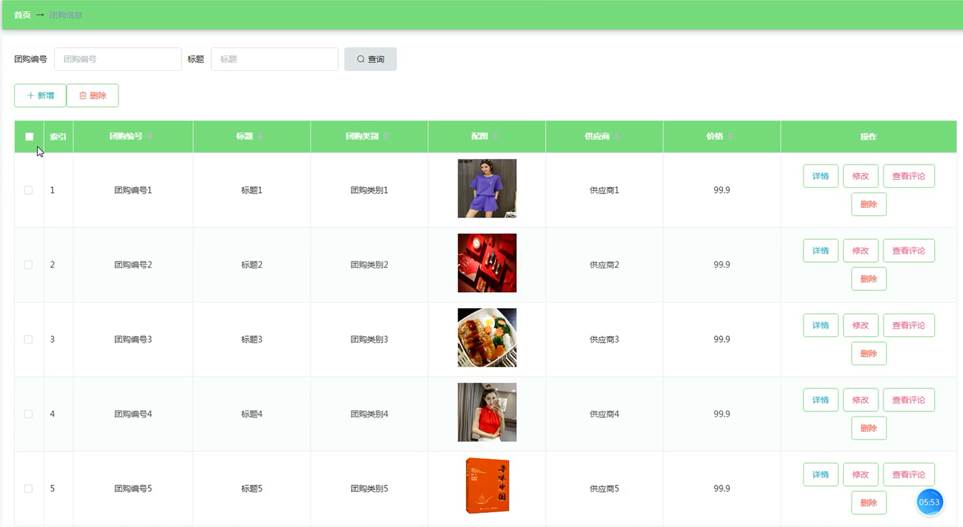

5.2.4团购信息管理界面

管理员可添加、修改和删除团购信息，团购信息管理界面展示如图5-11所示 。

图5-12 团购信息管理界面

5.2.5订单管理界面

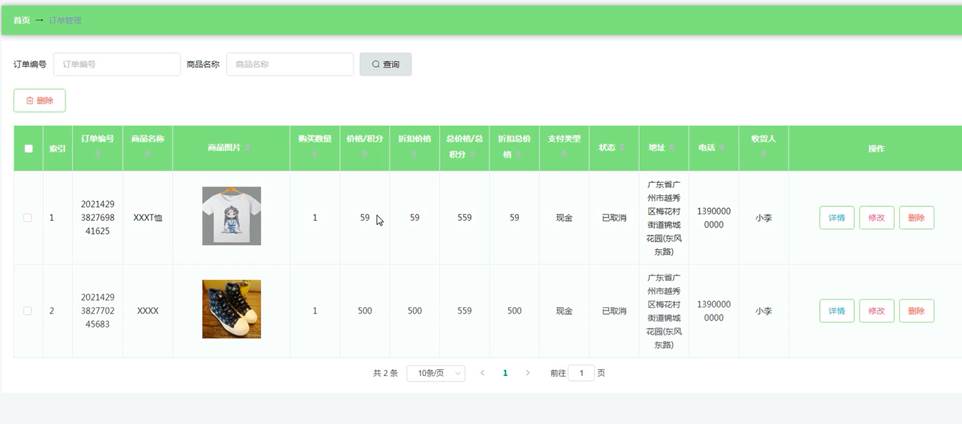

管理员可查看所有订单信息，对未发货订单可进行发货操作，订单管理界面如图5-13所示。

图5-13 订单管理界面
