trex使用说明以及常见问题

TREX下载安装以及使用步骤

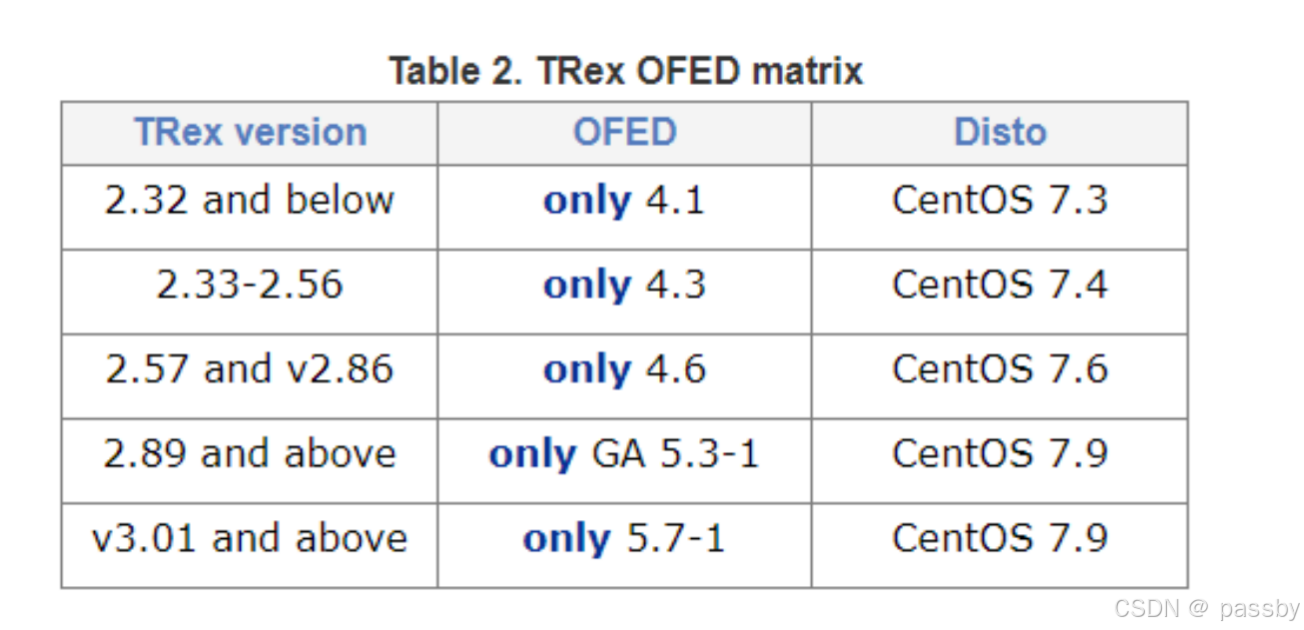

1、TREX相关要求

参考网址：https://trex-tgn.cisco.com/trex/doc/trex_appendix_mellanox.html

2、OFED网卡驱动安装

1）下载OFED网卡驱动，官网地址：
https://www.mellanox.com/products/infiniband-drivers/linux/mlnx_ofed
依据将安装的trex版本下载对应的OFED网卡版本驱动

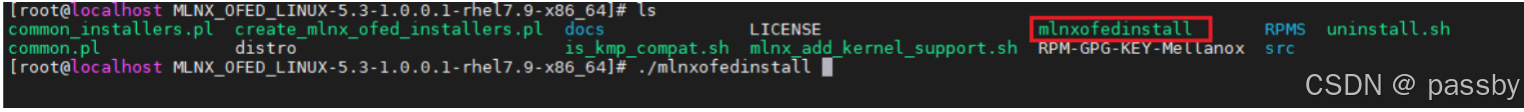

2）下载后，使用mlnxofedinstall安装脚本进行安装

注：如提示conflict，可以使用–force进行强制安装。

3）安装完成后重启打流服务器OS，驱动生效。

3、TREX安装
（1）官网地址：https://trex-tgn.cisco.com/trex/release/

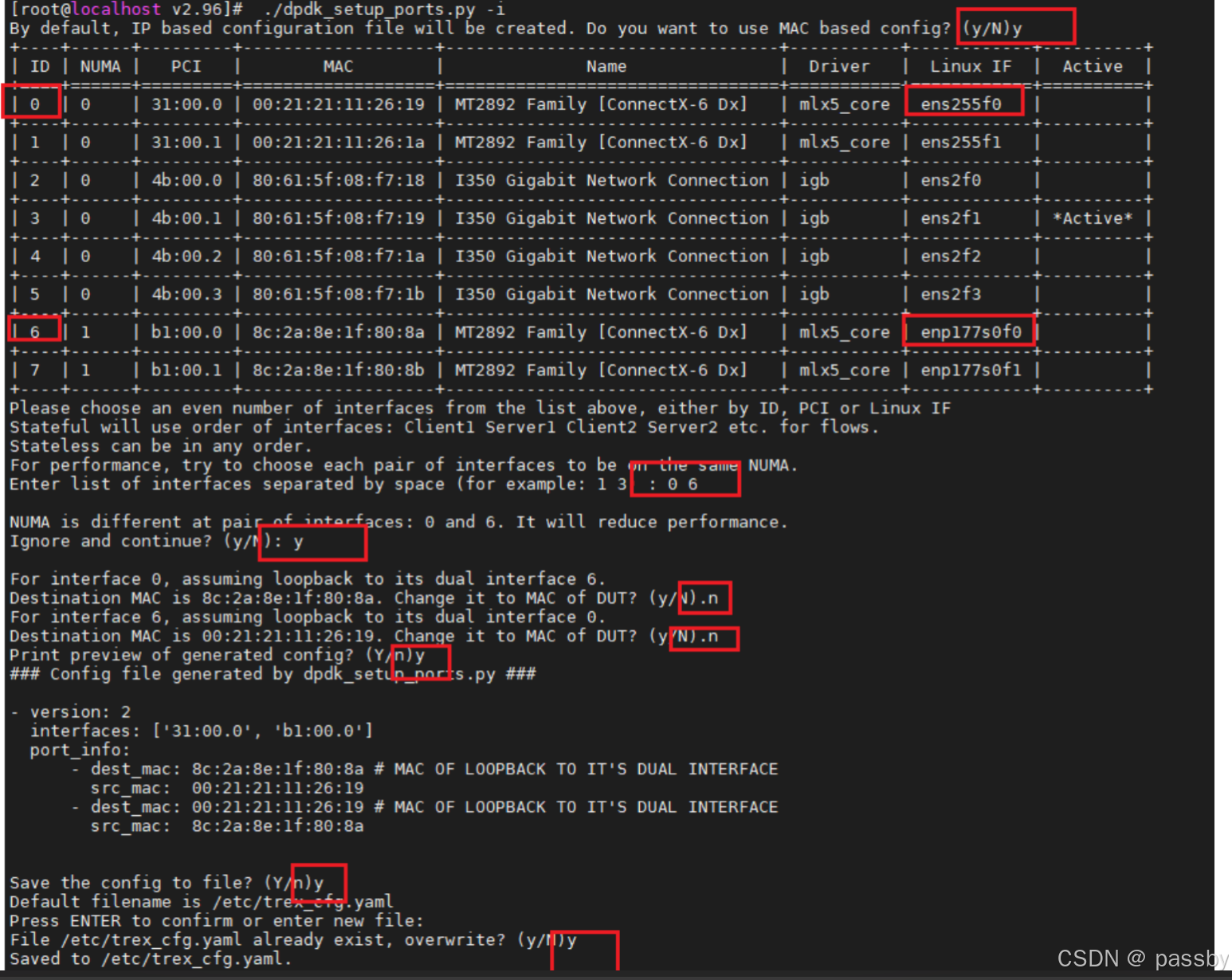

（2）解压到安装/home/目录，使用/dpdk_setup_ports.py脚本绑定OFED网口，并生产trex配置文件。

配置文件保存路径：/etc/trex_cfg.yaml，可查看绑定网口的dest_mac和src_mac

5、打流OS注意事项
（1）OS的IP地址配置为静态IP，避免带来dhcp相关的报文，影响端口报文的计数
（2）按《2-TREX相关要求》安装对应的linux系统
交换机准备

6、配置交换机
（1）新增VLAN
四、测试
1、启动TREX服务端

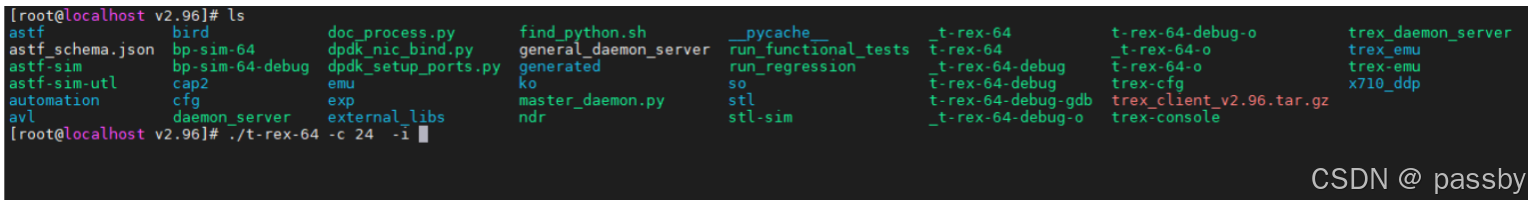

启动命令：./t-rex-64 -c 24 -i
-c，指定CPU核数，按测试的带宽指定

2、启动TREX客户端

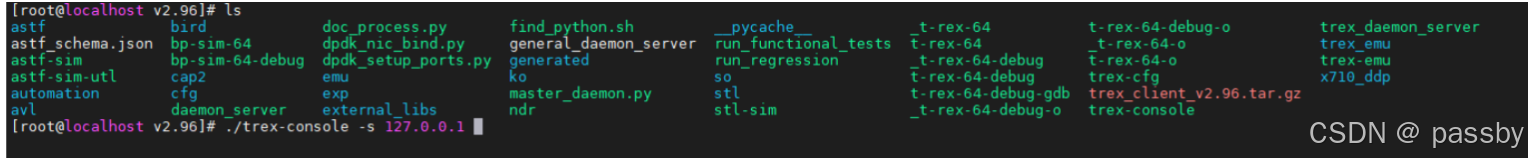

启动命令：./trex-console -s 127.0.0.1

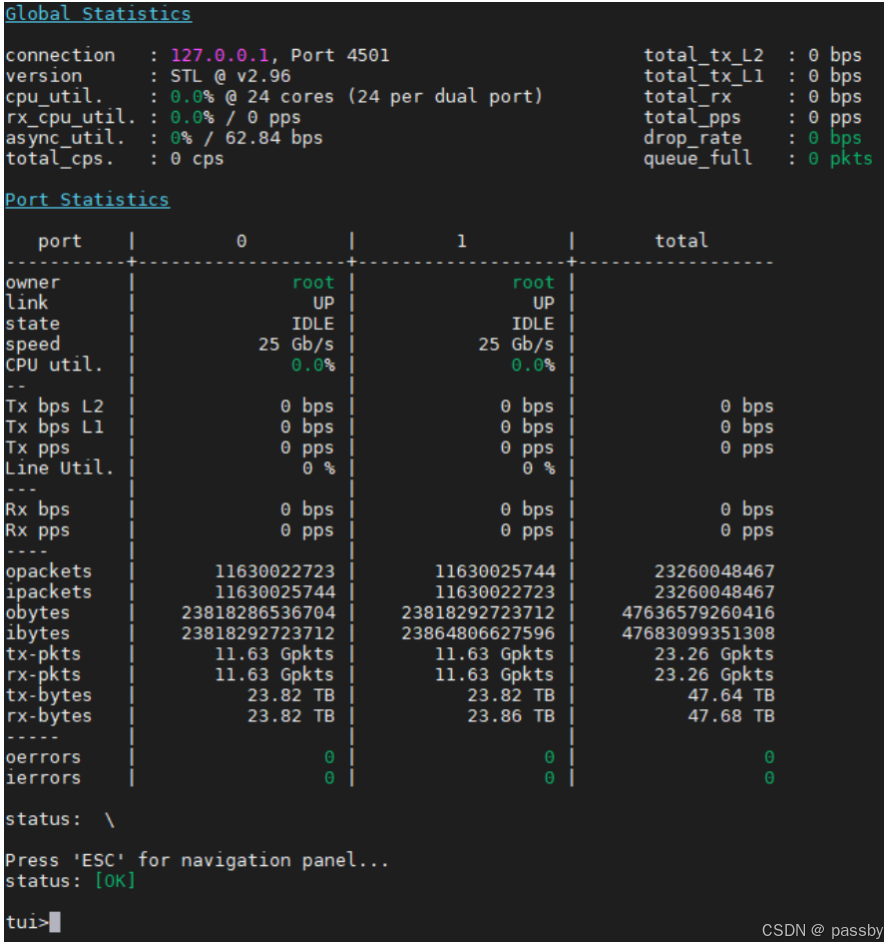

输入tui，进入图形界面

3、启动打流

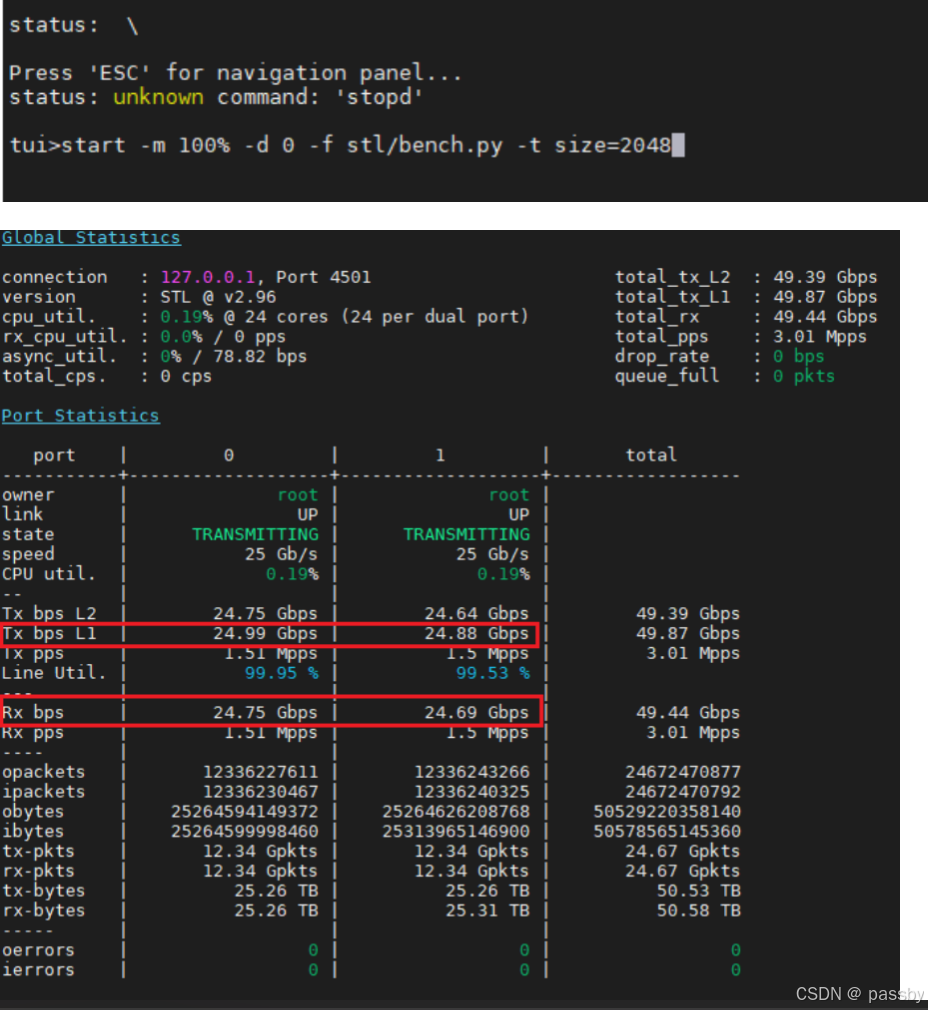

启动命令：start -m 100% -d 0 -f stl/bench.py -t size=2048
-m为带宽百分比，-d 是时间，-f指定文件，-size是包大小（包大小与FPGA固件有关）

打流开始后，观察TX_L1和和RX带宽是否正常，一般以L1速率为参考。
L1指的是物理层速率，即加上帧间隙的速率；
L2(Total Tx(Rx) Rate)实际指的是L2速率(去掉帧间隙和前导码)，即数据链路层的速率。
参考文档：https://blog.youkuaiyun.com/weixin_43916755/article/details/122697478
4、停止打流

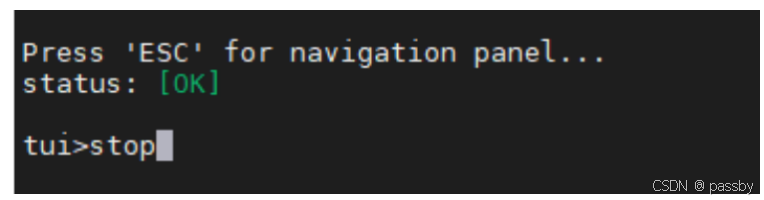

停止命令：tui>stop，等待打流停止

5、结论分析

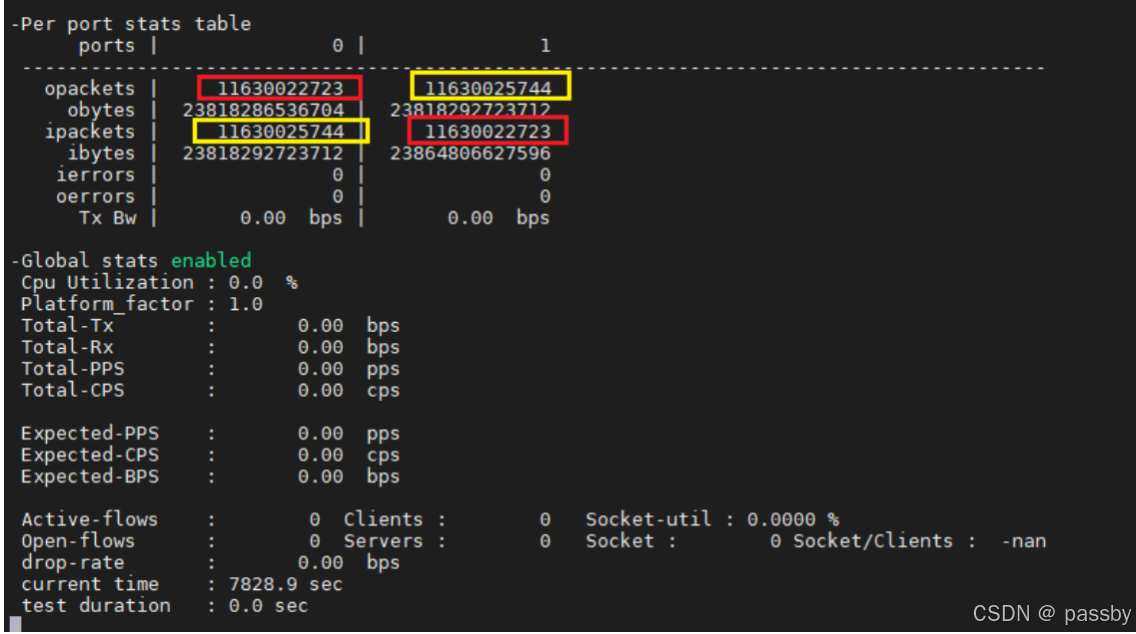

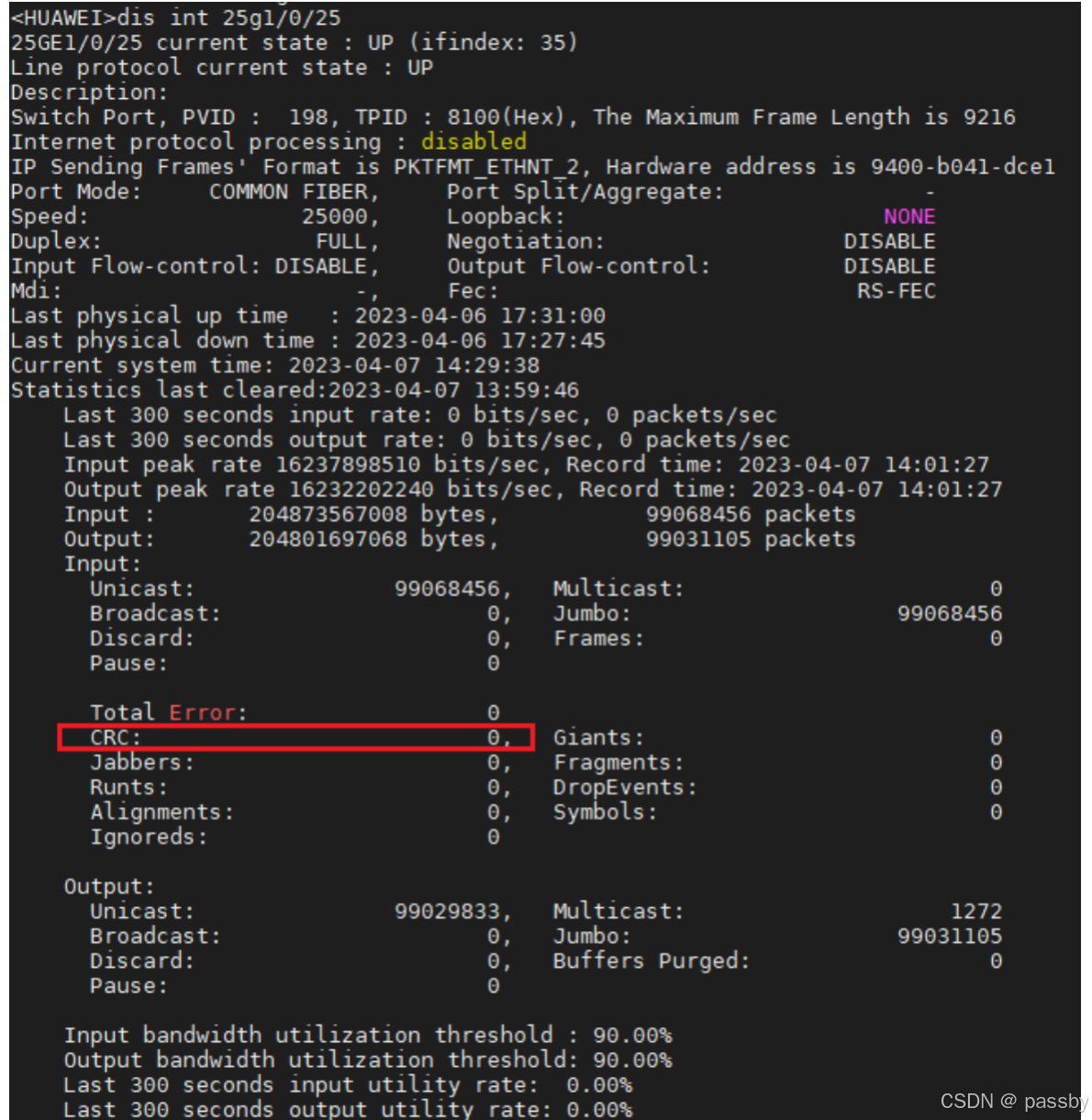

检查TREX服务器端两个port的收发计数是否相等，同时检查对应的交换机端口是否有错包计数（CRC）项。
