如何用visio2003画E-R图及建模

最新推荐文章于 2023-12-10 21:00:00 发布
最新推荐文章于 2023-12-10 21:00:00 发布
阅读量1.6k 收藏
点赞数
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/absurd1350/article/details/26018231
本文介绍了如何使用Visio2003来创建E-R图。首先，创建一个新的‘框图’，接着从‘基本框图’中选取矩形和椭圆。通过搜索栏找到菱形，利用‘数据库-ORM表’里的直线进行连接。此外，还可以通过‘文件-形状-打开模具’来获取更多形状。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

首先新建一个“框图”，然后选择“基本框图图片

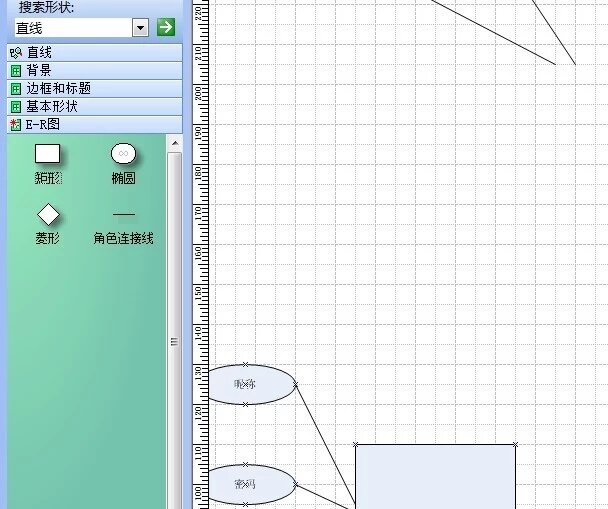

左边形状选择矩形、椭圆图片
在搜索栏查找菱形图片

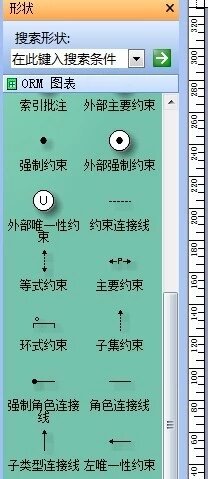

直线则在数据库--orm表里面图片

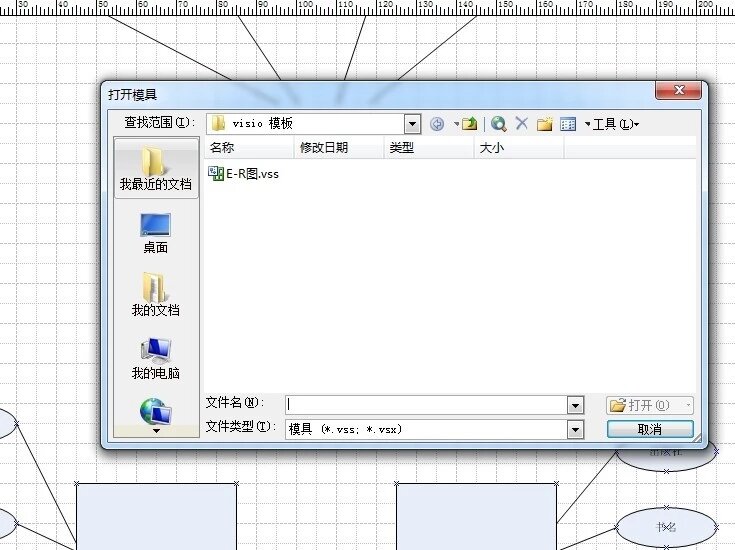

文件-形状-打开模具图片
-------------------------------------------------------------------------------------------------------------------
