MATLAB求解浸润角

最新推荐文章于 2022-03-10 18:50:47 发布

转载

最新推荐文章于 2022-03-10 18:50:47 发布 · 1.2k 阅读

6 ·

CC 4.0 BY-SA版权

原文链接：http://www.cnblogs.com/kljfdsa/p/10228713.html

文章标签：

#matlab #人工智能

本文介绍了一种使用MATLAB进行浸润角精确计算的方法。通过从数据文件获取流场数据，提取密度云图的相界面等值线，再进行圆拟合，从而得到浸润角。相较于手动切线，此方法提高了计算精度。文中包含求解示例和代码实现。

1、概述

　　通过后处理软件获得流场数据的密度云图，做出附着于壁面上液滴或气泡在接触点上的切线，测量可以获得浸润角度，手工做切线存在较大的自由度，所得的角度往往并不精确，可以考虑用圆拟合液滴或者气泡，通过拟合出的圆半径及圆心位置，则可以精确的计算出相应的角度，相比做切向的方法，准确度有较大的提升，但是如果还是通过手工来找准这个拟合圆，则数据准确性也受影响，可以考虑采用程序，通过图像处理的方式获取相应的信息，下面是大致的实现思路：

从数据文件中获取流场数据
从密度云图图像提取相界面处密度等值线
通过等值线散点拟合圆，获取圆数据
求解浸润角

2、求解效果

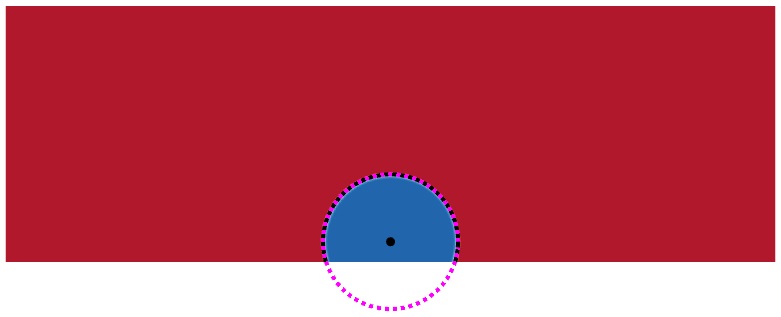

下面是一个算例的求解效果图

3、代码实现

clc;clear;
close all;

% load color data
load mycolor.mat;

% extract data
file_info = dir('*.plt');
tempB = file_info.name( isstrprop( file_info.name, 'digit' ) );
num = str2double( tempB );

% file name
filename = strcat( 'result', num2str(nu
