开源工具学习记录之流程梳理
近期对腾讯的的开源项目: nettrace(网络故障分析工具) ,进行源码学习。
开源仓库：Nettrace开源仓库
开源工具实现注释：nettrace学习记录

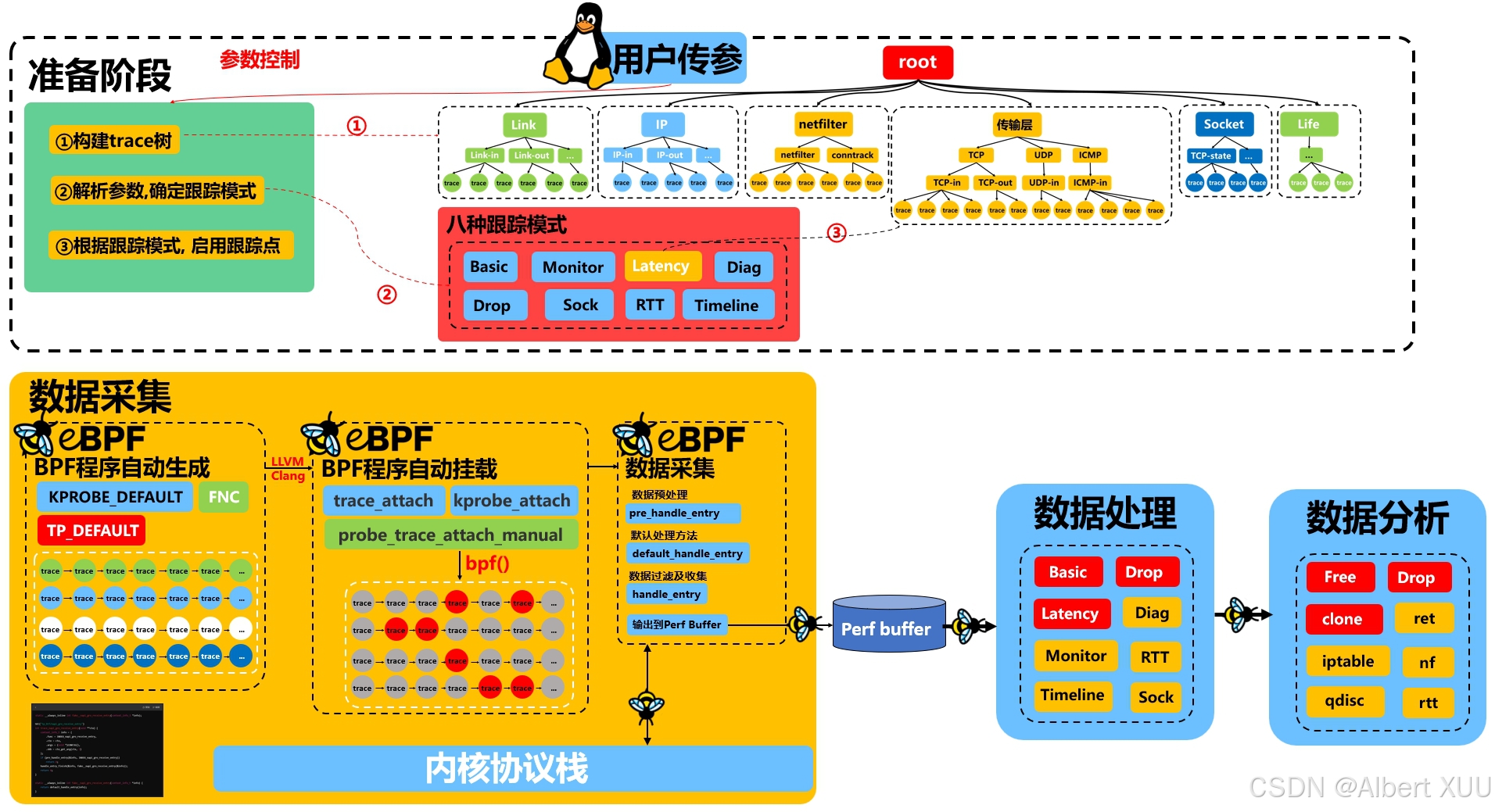

Nettrace 自动挂载方式探究
在nettrace中，构建了一个跟踪点链表树，树中包含不同的跟踪组，每个跟踪组中包含实现当前功能的所有跟踪点，这是实现跟踪点自动挂载的基础。nettrace工具提供了不同模式的数据采集方法，会根据参数来判断当前处于何种跟踪模式，不同的跟踪模式通过不同的跟踪点实现数据采集。那么如何根据不同的跟踪模式，自动加载该跟踪模式下对应的挂载点是一个值得深入探讨的问题，这也是数据采集模块实现的重点。
1.跟踪组及跟踪链表的构建
在nettrace入口函数main()中，第一步便是构建跟踪点树
int main(int argc, char *argv[])
{
/*1.初始化跟踪组*/
init_trace_group();
...
}
该函数在trace_group.c中，接下来将介绍trace_group.c文件；
在项目编译过程中,会通过gen_trace.py脚本去解析trace.yaml文件,生成trace_group.c与kprobe_trace.h文件,前者定义了所有的挂载点以及跟踪点链表, 并组建成了跟踪点树, 后者对所有的挂载点定义了其索引;
nettrace.c ----------------- nettrace
trace.c |
xxxxx |
|
|
trace_group.c |
╱ |
trace.yaml -- gen_trace.py |
╲ |
kprobe_trace.h |
╲ |
kprobe.o → kprobe.skel.h
╱
kprobe.c
在trace_group.c文件中依靠init_trace_group()函数初始化了跟踪组，将项目所涉及的所有跟踪点构建成树的形式；
trace_group.c文件中定义的跟踪组、跟踪点、跟踪链表以及对应的数据处理规则；
trace_group_t group_link = {
.name = "link",
.desc = "link layer (L2) of the network stack",
.children = LIST_HEAD_INIT(group_link.children),
.traces = LIST_HEAD_INIT(group_link.traces),
.list = LIST_HEAD_INIT(group_link.list),
};
trace_t trace_dev_gro_receive = {
.desc = "",
.type = TRACE_FUNCTION,
.analyzer = &ANALYZER(default),
.is_backup = false,
.probe = false,
.name = "dev_gro_receive",
.skb = 2,
.custom = false,
.def = true,
.index = INDEX_dev_gro_receive,
.prog = "__trace_dev_gro_receive",
.parent = &group_link_in,
.rules = LIST_HEAD_INIT(trace_dev_gro_receive.rules),
};
trace_list_t trace_dev_gro_receive_list = {
.trace = &trace_dev_gro_receive,
.list = LIST_HEAD_INIT(trace_dev_gro_receive_list.list)
};
rule_t rule_trace_dev_gro_receive_0 = { .level = RULE_ERROR,
.expected = 4,c
.type = RULE_RETURN_EQ,
.msg = PFMT_ERROR"packet is dropped by GRO"PFMT_END,
};
trace_group.c文件中初始化跟踪树的函数；
void init_trace_group()
{
list_add_tail(&group_link.list, &root_group.children);
list_add_tail(&group_link_in.list, &group_link.children);
list_add_tail(&trace_napi_gro_receive_entry_list.list, &group_link_in.traces);
all_traces[INDEX_napi_gro_receive_entry] = &trace_napi_gro_receive_entry;
...
}
2.跟踪点自动挂载的实现
将跟踪点树构建完成后，需要根据不同的跟踪模式去挂载对应的跟踪点，nettrace的实现方式如下：
- 首先会在环境准备阶段，根据参数解析出用户设定的模式并将该模式作为跟踪模式；
- 其次会根据设定好的跟踪模式，去将该跟踪模式所对应的挂载点进行标记；
- 在将不同的跟踪模式对应的跟踪点进行标记后，会遍历跟踪树中所有的跟踪点，检查当前跟踪点在当前系统下是否无效（分为tp，kprobe两种），并将其初始化；
- 在对当前跟踪模式下所有有效跟踪点启用后，会查看这些有效跟踪点中是否存在冗余现象，即启用了两个功能相似的跟踪点；nettrace针对具有相同跟踪功能的跟踪点，设置了备用链，即一条备用链上的所有跟踪点都是功能相似的，类似于足球赛中的替补选手，仅启用备用链中第一个有效的跟踪点；
- 最后，会在加载附加bpf程序时，根据挂载点的状态，选择手动加载或自动加载（有的跟踪点需要手动加载）；
2.1 跟踪模式的设定与挂载点的绑定
2.1.1 跟踪模式的确定
在trace_prepare()->trace_prepare_args()函数中，通过参数对跟踪模式进行设置，并标记该跟踪模式所对应的跟踪点；
static int trace_prepare_args()
{
...
/*定义七种跟踪模式*/
#define ASSIGN_MODE(name, __mode) do { \
if (args->name) \
trace_ctx.mode = TRACE_MODE_##__mode; \
} while (0)
ASSIGN_MODE(basic, BASIC);
ASSIGN_MODE(intel, DIAG);
ASSIGN_MODE(sock, SOCK);
ASSIGN_MODE(monitor, MONITOR);
ASSIGN_MODE(drop, DROP);
ASSIGN_MODE(rtt, RTT);
ASSIGN_MODE(latency, LATENCY);
...
/*根据当前的跟踪模式，对相应的追踪点进行标记*/
trace_prepare_mode(args)
...
}
2.1.2 跟踪点的启用
在确定完跟踪模式后，将根据跟踪模式，在trace tree中启用对应跟踪点；
- 首先对于用户指定了特定的跟踪点的情况，将启用这些跟踪点；对于未指定跟踪点，且非drop、rtt跟踪模式的，则先启用全部默认跟踪点；
/*跟踪模式、跟踪点的确定*/
static int trace_prepare_args()
{
...
fix_trace = args->drop || args->rtt;
/*如果还未指定跟踪点，且不是drop、rtt跟踪模式，则启用默认的140个跟踪点*/
if (!traces) {
if (!fix_trace)
trace_enable_default();
} else if (strcmp(traces, "?") == 0) {
/*如果指定了traces，并且包含？，则展示所有跟踪点*/
args->show_traces = true;
traces = "all";
} else {
/*如果是drop或rtt模式*/
if (fix_trace) {
pr_err("can't specify traces in this mode!\n");
goto err;
}
trace_parse_traces(traces, 1);
}
...
/*根据当前的跟踪模式，对相应的追踪点进行标记*/
trace_prepare_mode(args)
...
}
- 其次将根据指定的跟踪模式进行进一步的跟踪点调整，包括指定或取消特定的跟踪点，通过
trace_prepare_mode(args)对该跟踪模式对应的挂载点进行标记
/*根据当前的跟踪模式，对相应的追踪点进行标记*/
static int trace_prepare_mode(trace_args_t *args)
{
trace_t *trace;
switch (trace_ctx.mode) {
/*1. DIAG ：启用所有挂载点；
* TIMELINE：为 skb_clone 挂载点启用返回值追踪；
*/
case TRACE_MODE_DIAG:
trace_all_set_ret();
case TRACE_MODE_TIMELINE:
if (!trace_ctx.args.traces_noclone) {
/* enable skb clone trace */
trace_set_ret(&trace_skb_clone);
}
break;
/*2. LATENCY模式：
* 将 skb_clone 挂载点标记为无效，
* 原因是当前为延迟模式（latency）
*/
case TRACE_MODE_LATENCY:
trace_set_invalid_reason(&trace_skb_clone, "latency");
break;
case TRACE_MODE_DROP:
if (!trace_ctx.drop_reason)
pr_warn("skb drop reason is not support by your kernel"
", drop reason will not be printed\n");
if (args->drop_stack) {
if (trace_set_stack(&trace_kfree_skb))
goto err;
}
trace_set_enable(&trace_kfree_skb);
/*3.BASIC SOCK
* 这两种模式下没有特定的挂载点设置
*/
case TRACE_MODE_BASIC:
case TRACE_MODE_SOCK:
break;
/*4.MONITOR
* 如果挂载点未启用监控功能（monitor），将其标记为无效
* 如果挂载点是函数挂载点，并且设置为 TRACE_MONITOR_EXIT 模式，
* 启用返回值追踪（trace_set_ret 和 trace_set_retonly）
*/
case TRACE_MODE_MONITOR:
trace_for_each(trace) {
if (!trace->monitor) {
trace_set_invalid_reason(trace, "monitor");
continue;
}
if (!trace_is_func(trace))
continue;
switch (trace->monitor) {
case TRACE_MONITOR_EXIT:
trace_set_retonly(trace);
trace_set_ret(trace);
break;
default:
break;
}
}
break;
/*5. RTT
* 启用 tcp_ack_update_rtt 挂载点，用于追踪 RTT
*/
case TRACE_MODE_RTT:
trace_set_enable(&trace_tcp_ack_update_rtt);
break;
default:
pr_err("mode not supported!\n");
goto err;
}
if (!args->ret)
return 0;
/*启用返回值追踪*/
switch (trace_ctx.mode) {
case TRACE_MODE_BASIC:
pr_err("return value trace is only supported on "
"default and 'diag' mode\n");
goto err;
case TRACE_MODE_TIMELINE:
trace_all_set_ret();
break;
case TRACE_MODE_DIAG:
default:
break;
}
return 0;
err:
return -EINVAL;
}
至此，我们在跟踪树中对当前跟踪模式对应的跟踪点进行了标记；
2.2 挂载点的有效性检查
因为所有的挂载点都是提前在yaml文件中写好的，对于不同的内核版本不同的系统并不是完全适用，所以要遍历跟踪点链表，检查每个跟踪点在当前环境中是否有效；
/*挂载点初始化,标记有效挂载点*/
static int trace_prepare_traces()
{
char func[128], name[136];
trace_t *trace;
/*1.根据模式启用特定追踪组life*/
if ((1 << trace_ctx.mode) & TRACE_MODE_BPF_CTX_MASK)
trace_group_enable("life", 1);//将life组内追踪点启用
/*2.对每个追踪点进行条件检查，找到未满足条件的追踪点，标记为无效*/
trace_exec_cond();
pr_debug("begin to resolve kernel symbol...\n");
/*3. 遍历所有追踪点，开始解析内核符号*/
trace_for_each(trace) {
/*3.1 跳过标记为无效或未启用的追踪点*/
if (trace_is_invalid(trace) || !trace_is_enable(trace))
continue;
/*3.2 Tracepoint 挂载路径检查*/
if (!trace_is_func(trace)) {
/* For tracepoint, check the exist of the path */
sprintf(name, "/sys/kernel/debug/tracing/events/%s",
trace->tp);//name中存着具体的路径
/*未找到文件，则标记为无效*/
if (!file_exist(name))
trace_set_invalid_reason(trace, "tp not found");
continue;
}
/*3.3 跟踪点名称是否在内核符号表中存在*/
if (sym_get_type(trace->name) != SYM_NOT_EXIST)
continue;
/*3.4 再次检查跟踪点是否是函数类型*/
if (!trace_is_func(trace)) {
trace_set_invalid(trace);
continue;
}
/*3.5 去内核符号表中查找与这个函数相关的所有函数是否存在，不存在则标记为无效*/
sprintf(name, "%s.", trace->name);
if (sym_search_pattern(name, func, true) == SYM_NOT_EXIST) {
pr_verb("kernel function %s not founded, skipped\n",
trace->name);
trace_set_invalid_reason(trace, "not found");
continue;
}
/*3.6 如果找到该跟踪点相关函数，更新trace结构体,设置为需要手动加载*/
trace->status |= TRACE_ATTACH_MANUAL;
strcpy(trace->name, func);
pr_debug("%s is made manual attach\n", trace->name);
}
pr_debug("finished to resolve kernel symbol\n");
/*4. 更新所有追踪点状态*/
trace_prepare_status();
/*5.预处理追踪点*/
if (trace_ctx.ops->prepare_traces)
trace_ctx.ops->prepare_traces();
return 0;
}
包含tracepoint和kporbe两种跟踪点，所以分别对应不同的检查方法。
2.2.1 tracepoint跟踪点校验
对于tracepoint跟踪点，会进入当前系统/sys/kernel/debug/tracing/events/目录下查找是否有对应的tracepoint点，如果没找到，则说明当前跟踪点是无效跟踪点，需要在跟踪链表中标记为无效；
2.2.2 kprobe 跟踪点校验
对于kprobe跟踪点，会在当前系统的内核符号表/proc/kallsyms中查找是否存在该函数，如果不存在，会尝试在内核符号表中查找与该函数相关的内核函数，如果找到了可替代的内核函数挂载点，则将其标记为手动挂载方式，会在后面bpf加载时通过probe_trace_attach_manual()实现，如果未找到可替代的跟踪点，则在跟踪链表中将其标记为无效跟踪点。
至此，已经将跟踪链表中的无效挂载点剔除，将当前跟踪模式所对应的跟踪点进行标记，接下来就是bpf程序的加载；
2.3 备用链的启用
在启用了当前跟踪模式下所有有效跟踪点后，会查看这些有效跟踪点是否存在冗余现象，即启用了多个功能相似的跟踪点；
nettrace针对具有相同跟踪功能的跟踪点，设置了备用链，即一条备用链上的所有跟踪点都是功能相似的，类似于足球赛中的替补选手，仅需启用备用链中第一个有效的跟踪点即可，其余跟踪点设为无效；
/*遍历所有包含备用trace的备用链，只保留第一个trace有效，其余的均无效*/
static void trace_prepare_backup()
{
trace_t *trace, *next;
trace_for_each(trace) {
bool hitted = false;
/* find a enabled leader of a backup chain */
/*1.1 检查当前 trace 是否为备份链中的有效成员
* 如果当前 trace 已经是备份（即它已经是某个备份链的成员,
* trace_ipt_do_table,trace___netif_receive_skb_core）
* 如果当前 trace 没有指定备份链
* (只有__netif_receive_skb_core_pskb和_ipt_do_table_legacy指定了替代跟踪点)
* 如果当前 trace 未启用
* 跳过该trace
*/
if (trace->is_backup || !trace->backup ||
!trace_is_enable(trace))
continue;
/*1.2 满足以上条件，则进入备份链处理+
* 遍历备份链，将第一个有效trace标记为有效，其余trace标记为无效
*/
next = trace;
while (next) {
/* keep the first valid trace and make the others
* invalid.
*/
/*1.2.1 如果当前备用链中已经有trace被标记，则直接将当前trace标记为无效*/
if (hitted) {
trace_set_invalid_reason(next, "backup");
goto next_bk;
}
/*1.2.2 如果当前trace是有效的，并且当前备用链还没有trace被命中，
* 则当前trace为备用连中第一个有效点
*/
if (!trace_is_invalid(next)) {
pr_debug("backup: valid prog for %s is %s\n",
next->name, next->prog);
hitted = true;
}
next_bk:
next = next->backup;
}
}
}
至此，当前跟踪模式下的所有需要必要的跟踪点均已启用成功，搭配BPF程序自动生成技术，便可将BPF跟踪点自动加载到内核中。
2.4 跟踪点的加载
在做好上面的准备工作之后，便可以加载并附加eBPF程序了，在trace_bpf_load_and_attch()函数中通过load、attch以及prepare_ops实现bpf程序的加载以及操作集的准备工作；
/*加载并附加eBPF程序*/
int trace_bpf_load_and_attach()
{
/*1.load_bpf*/
if (trace_bpf_load())
goto err;
pr_debug("begin to attach eBPF program...\n");
/*2.attach bpf*/
if (trace_ctx.ops->trace_attach()) {
trace_ctx.ops->trace_close();
goto err;
}
pr_debug("eBPF program attached successfully\n");
/*3.准备ops操作函数*/
trace_prepare_ops();
return 0;
err:
return -1;
}
其中load_bpf 以及attach_bpf均是通过调用tp/kprobe所对应的函数实现的,拿kprobe的实现方式为例:
2.3.1 load_bpf
通过probe_trace_load函数进行ebpf程序的加载、初始化等功能，其中最重要的便是通过trace_pre_load()执行预加载操作，将禁用无效的跟踪点和ebpf程序，通过 kprobe__load(skel)加载bpf程序；
/*加载基于 kprobe 的 eBPF 程序，
包括初始化参数、加载 eBPF 程序、配置性能事件映射表和其他相关设置*/
static int probe_trace_load()
{
/*1. 定义并初始化 bpf_object_open_opts 结构体*/
DECLARE_LIBBPF_OPTS(bpf_object_open_opts, opts,
.btf_custom_path = trace_ctx.args.btf_path,
);
int i = 0;
/*2. 使用预定义的 kprobe skeleton 打开 eBPF 程序，并应用初始化的 opts 配置 */
skel = kprobe__open_opts(&opts);
if (!skel) {
pr_err("failed to open kprobe-based eBPF\n");
goto err;
}
pr_debug("eBPF is opened successfully\n");
/* 3. 设置 perf event map 的最大条目数
* 将 perf event map 的最大条目数设置为当前 CPU 数量
*/
bpf_map__set_max_entries(skel->maps.m_event, get_nprocs_conf());
/* 4. 初始化 BPF 程序的类型
* 配置为 kprobe 类型的 BPF 程序
*/
bpf_func_init(skel, BPF_PROG_TYPE_KPROBE);
/* 5. 将 skeleton 的 BPF 对象指针保存到 trace_ctx 的 obj 字段 */
trace_ctx.obj = skel->obj;
/* 6. 执行预加载和加载操作
* trace_pre_load 检查并禁用无效或未启用的程序，
* kprobe__load 加载 BPF 程序
*/
if (trace_pre_load() || kprobe__load(skel)) {
pr_err("failed to load kprobe-based eBPF\n");
goto err;
}
pr_debug("eBPF is loaded successfully\n");
/* 7. 配置运行时参数
* 将用户传递的配置参数写入到 BPF 的全局 BSS 段
*/
bpf_set_config(skel, bss, trace_ctx.bpf_args);
/* 8. 初始化每个 CPU 的链表
* 遍历所有可能的 CPU，将每个 CPU 对应的链表初始化为一个空列表
*/
for (; i < ARRAY_SIZE(cpus); i++)
INIT_LIST_HEAD(&cpus[i]);
return 0;
err:
return -1;
}
trace_pre_load()遍历所有定义的跟踪点，对无效或未启用的跟踪点禁用其对应的 BPF 程序的自动加载功能。
该函数会将未启用或无效的跟踪点标记为不自动加载；
/*遍历所有定义的跟踪点，对无效或未启用的跟踪点禁用其对应的 BPF 程序的自动加载功能*/
int trace_pre_load()
{
struct bpf_program *prog;
char kret_name[128];
trace_t *trace;
bool autoload;
/*1.遍历所有追踪点，禁用未启用或无效的追踪点的 BPF 程序*/
trace_for_each(trace) {
/*1.1 有效跟踪点，启用自动加载功能*/
autoload = !trace_is_invalid(trace) &&
trace_is_enable(trace);
/*1.2 如果需要自动加载且不是返回值追踪点，跳过检查返回值的逻辑*/
if (autoload && !trace_is_retonly(trace))
goto check_ret;
/*1.3 根据追踪点的程序名称查找对应的 BPF 程序*/
prog = bpf_pbn(trace_ctx.obj, trace->prog);
if (!prog) {
pr_verb("prog: %s not founded\n", trace->prog);
continue;
}
/*1.4 设置该程序不自动加载*/
bpf_program__set_autoload(prog, false);
pr_debug("prog: %s is made no-autoload\n", trace->prog);
check_ret:
/*1.5 检查是否为函数类型的追踪点，或者需要处理返回值的追踪点 */
if (!trace_is_func(trace) || (trace_is_ret(trace) &&
autoload))
continue;
sprintf(kret_name, "ret%s", trace->prog);
/*1.6 查找对应的返回值追踪点的 BPF 程序*/
prog = bpf_pbn(trace_ctx.obj, kret_name);
if (!prog) {
pr_verb("prog: %s not founded\n", kret_name);
continue;
}
/*1.7 设置返回值追踪点程序不自动加载 */
bpf_program__set_autoload(prog, false);
pr_debug("ret prog: %s is made no-autoload\n", trace->prog);
}
return 0;
}
2.3.2 attach_bpf
此处是挂载跟踪点的逻辑，先针对特定需要手动挂载的跟踪点，通过probe_trace_attach_manual进行挂载；
对于可自动挂载的跟踪点，调用 kprobe__attach 自动挂载剩余的非手动指定的程序
static int probe_trace_attach()
{
char kret_name[128];
trace_t *trace;
/*1. 手动加载挂载点*/
trace_for_each(trace) {
if (!(trace->status & TRACE_ATTACH_MANUAL))
continue;
probe_trace_attach_manual(trace->prog, trace->name, false);
if (!trace_is_ret(trace))
continue;
sprintf(kret_name, "ret%s", trace->prog);
probe_trace_attach_manual(kret_name, trace->name, true);
}
/*2. 自动加载挂载点*/
return kprobe__attach(skel);
}
扫一扫
3745
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
