用CALayer.Mask（遮罩）实现iphone图标的水晶立体效果

昨天打群雄一下打了两个“破敌”，比较空虚，然后想起周末觉得自己应用中的图案都是纯用Path画的平面效果，比较土，就研究了一下如何实现点时尚的效果。
最终完成效果如下:
[转载]iphone/ipad开发-用CALayer.Mask（遮罩）实现ip

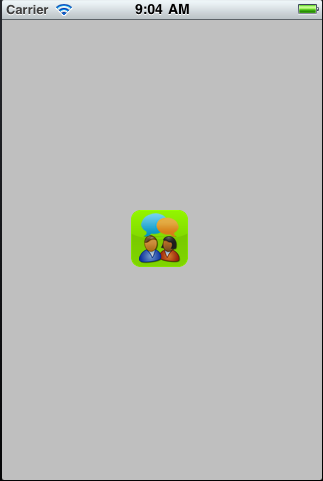

而原图效果只是这样：
[转载]iphone/ipad开发-用CALayer.Mask（遮罩）实现ip

通过遮罩完成以上效果，代码非常简单，不过需要准备遮罩层要用的alpha通道图片，对于非常非常不美工的我来说，用d版的fireworks搞掂：
[转载]iphone/ipad开发-用CALayer.Mask（遮罩）实现ip

但是你并不能直接把这个遮罩蒙在你的图片上，这样的话，图片会变暗，而且效果是跟你期望的相反的，正确的做法是在图片上蒙一个某种色的层，然后给这个层应用这个遮罩，这样最终效果就是我们期望的。
不过这里我们还需要一个简单的遮罩，应用在整个图上，把它修正成圆角（因为原图是四方的）：
[转载]iphone/ipad开发-用CALayer.Mask（遮罩）实现ip

这个遮罩很简单，圆角alpha通道全透明，把原图的四角给全透掉（遮罩原理就是在原图像素的alpha改成遮罩的alpha）。
好了，整个代码如下：
- (void)viewDidLoad {
    [super viewDidLoad];
    UIGraphicsBeginImageContext(icon.bounds.size);
    CGContextRef ctx = UIGraphicsGetCurrentContext();
    const CGFloat components[4] = {0.0,0.4,0.0,1.0};
    CGContextSetFillColor(ctx, components);
    CGContextFillRect(ctx, CGRectMake(0, 0, icon.bounds.size.width, icon.bounds.size.height));
    UIImage *background = UIGraphicsGetImageFromCurrentImageContext();
    UIGraphicsEndImageContext();

    UIImage *image = [UIImage imageNamed:@"icon.png"];
    UIImage *mask = [UIImage imageNamed:@"IconBase.png"];
    UIImage *roundCorner = [UIImage imageNamed:@"round-corner.png"];
    icon.image = image;

    CALayer* subLayer = [[CALayer layer] retain];
    subLayer.frame = icon.bounds;
    subLayer.contents = (id)[background CGImage];

    CALayer* maskLayer = [[CALayer layer] retain];
    maskLayer.frame = icon.bounds;
    maskLayer.contents = (id)[mask CGImage];
    [subLayer setMask:maskLayer];
    [[icon layer] addSublayer:subLayer];

    CALayer* roundCornerLayer = [[CALayer layer] retain];
    roundCornerLayer.frame = icon.bounds;
    roundCornerLayer.contents = (id)[roundCorner CGImage];
    [[icon layer] setMask:roundCornerLayer];

    [maskLayer release];
    [subLayer release];
    [roundCornerLayer release];

}
